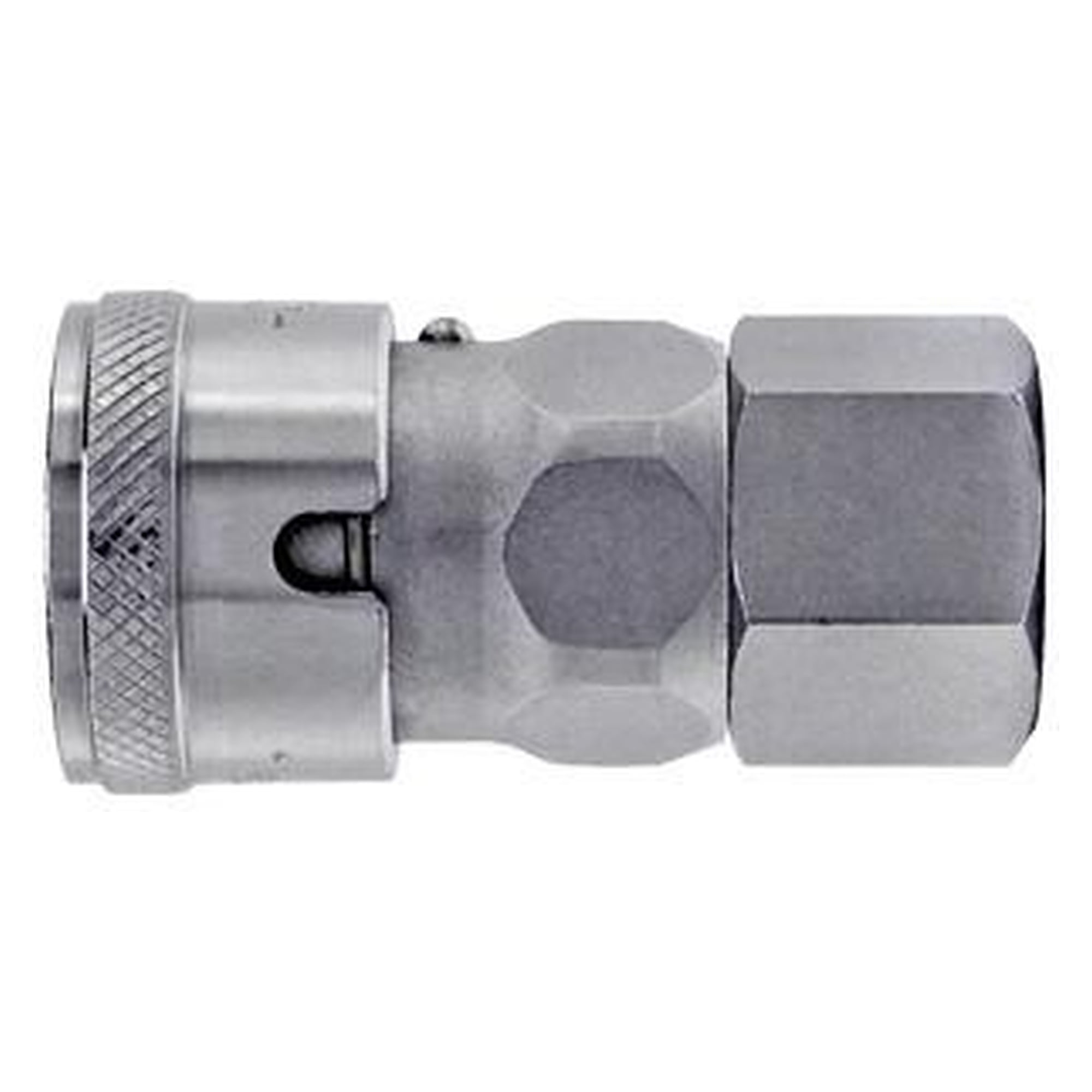

Schnellkupplung HI Cupla BL 20SM-BL, Rc 1/4, Stahl - Nitto Kohki 313102461

Wer Druckluftwerkzeuge an der Fabrikleitung betreibt, braucht eine Kupplung, die den Zulauf beim Trennen sofort schließt. Die HI Cupla BL von Nitto Kohki arbeitet bis 1,5 MPa (15 bar) und führt das automatische Absperrventil in der Muffe.

• Betriebsdruck 1,5 MPa (15 bar, 218 PSI) in Stahl und Edelstahl
• Automatisches Absperrventil in der Muffe hält die Zuleitung geschlossen, sobald der Stecker herausgezogen wird
• Tragende Teile der Stahlausführung sind wärmebehandelt, das erhöht Festigkeit und Verschleißwiderstand
• Anschlussgrößen 1/4", 3/8" und 1/2" als Schlauchtülle, Außengewinde oder Innengewinde
• NBR-Dichtung (Kennzeichnung SG) für -20 °C bis +80 °C, für höhere Temperaturen bis +180 °C steht FKM (X-100) zur Verfügung
• Freier Querschnitt der Verbindung je nach Paarung 13 mm² bis 33 mm²

Technische Daten

Einsatzbereiche

• Druckluftwerkzeuge an der Werkstatt- und Fabrikleitung
• Automatische Holzbearbeitungs- und Montageautomaten
• Wasserführende Leitungen in der Edelstahlausführung
• Wechselstationen, an denen mehrmals pro Schicht getrennt und wieder gekuppelt wird
• Anlagenabschnitte, in denen Schlauchtüllen und Gewindeanschlüsse einer Baugröße gemischt werden

Kompatibilität

Muffen und Stecker der Modelle 10, 17, 20, 30 und 40 lassen sich unabhängig von der Endform untereinander verbinden. Eine Verbindung zu den Modellen 400, 600 und 800 ist nicht möglich, dagegen besteht Austauschbarkeit mit HI Cupla 200, Nut Cupla, Nut Cupla 200 und Line Cupla.

Normen und Konformität

Die Gewindeanschlüsse sind als Rc- und R-Gewinde von 1/4" bis 1/2" ausgeführt, als Dichtungswerkstoff dient Nitrilkautschuk (NBR, Kennzeichnung SG).
