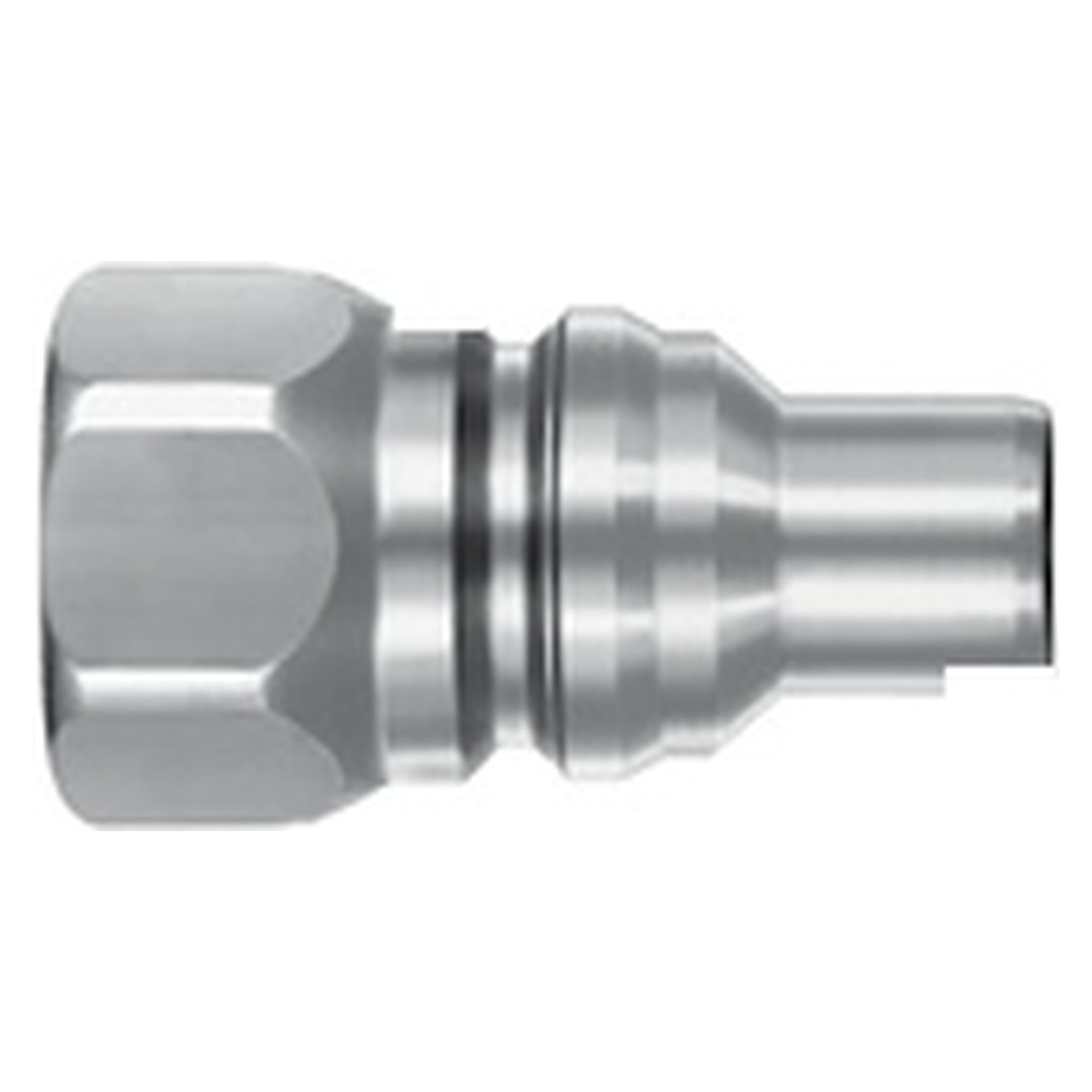

Schnellkupplung HSU Cupla HSU-3P, R 3/8, Edelstahl - Nitto Kohki 367110320

Wo Hydraulik auf Salzluft, Spritzwasser oder aggressive Medien trifft, scheitert eine Kupplung meist am Werkstoff und nicht am Druck. Die HSU Cupla hat einen Körper aus nichtrostendem Stahl SUS304 und trägt trotzdem 21,0 MPa Betriebsdruck in den Anschlussgrößen 1/4 Zoll bis 1 Zoll.

• Betriebsdruck 21,0 MPa mit Edelstahlkörper, damit liegt die Kupplung im Druckbereich der Baureihen mit Spezialstahlkörper wie der HSP Cupla.
• Körper aus nichtrostendem Stahl SUS304, korrosionsbeständig und für raue Umgebungen bis hin zu Offshore-Anwendungen geeignet.
• Hülsensicherung durch Drehen der Hülse nach dem Kuppeln, der Sicherungsstift ist blau markiert und verhindert unbeabsichtigtes Trennen.
• Freier Mindestquerschnitt von 27,1 mm2 bei HSU-2SP bis 221,2 mm2 bei HSU-8SP, der Durchfluss liegt 14 bis 44 Prozent höher als bei der S210 Cupla und die gekuppelte Baulänge mindestens 10 Prozent kürzer.
• Dichtung aus hydriertem Nitrilkautschuk HNBR für -20 °C bis +120 °C und für ein breites Medienspektrum mit Wasser, Luft, Hydrauliköl und Gas.
• Automatische Absperrventile in Muffe und Stecker begrenzen den Medienverlust beim Trennen auf 0,6 mL bei HSU-2SP bis 11,2 mL bei HSU-8SP.

Technische Daten laut Herstellerkatalog

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; D = Außendurchmesser der Muffe; C = Hülsenmaß; T = Gewinde oder Tüllengröße

Modelle der Baureihe HSU CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Der Körper besteht aus hervorragend korrosionsbeständigem Edelstahl (SUS304). Geeignet für raue Einsatzbedingungen wie Offshore-Anwendungen.
• Die Abzugssicherung wird nach dem Kuppeln einfach durch Drehen der Hülse verriegelt.
• Trotz Edelstahlkörper ist der Betriebsdruck der HSU CUPLA von 21.0 MPa mit dem von CUPLA mit Sonderstahlkörper wie der Baureihe HSP CUPLA vergleichbar.
• Muffe und Stecker haben eingebaute selbsttätige Absperrventile, die den Medienaustritt beim Entkuppeln verhindern.
• Als Dichtungswerkstoff wird hydrierter Nitrilkautschuk (HNBR) für eine Vielzahl von Flüssigkeiten verwendet.
• Das Durchflussvolumen ist um 14 bis 44% höher, gleichzeitig ist die gekuppelte Baulänge um mindestens 10% geringer als bei der S210 CUPLA.
• Die einfach zu bedienende Abzugssicherung erhöht die Sicherheit des Bedieners.
• Die Aussparung in der Hülse auf den Kugelstopper ausrichten und die Hülse ziehen, um den Stecker zu kuppeln.

Baureihen im Vergleich

HSU CUPLA ist die Wahl, wenn eine Leitung bis 21.0 MPa {214 kgf/cm2} zugleich korrosionsbeständig sein muss: Diesen Betriebsdruck erreicht sie mit einem Körper aus Edelstahl (SUS304) und ist damit mit Baureihen mit Sonderstahlkörper wie der HSP CUPLA vergleichbar, die für 14.0 bis 20.6 MPa {142 bis 210 kgf/cm2} ausgelegt ist. Gegenüber der S210 CUPLA mit 20.6 MPa {210 kgf/cm2} bietet sie 14 bis 44% mehr Durchflussvolumen und eine um mindestens 10% geringere gekuppelte Baulänge. Oberhalb von 21.0 MPa decken 280 CUPLA, 350 CUPLA, 450B CUPLA und 700R CUPLA die höheren Druckstufen ab und sind ebenfalls beidseitig absperrend.

Werkstoffe und Dichtungen

Einsatzbereiche

• Offshore-Technik und andere Anlagen mit hoher Korrosionsbelastung
• Hydraulikkreise bis 21,0 MPa mit häufigem Trennen und Kuppeln
• Wasserführende Hochdruckleitungen, geprüft bei 18 °C
• Gasleitungen im zulässigen Medienbereich, ausgenommen Freon
• Vakuumbetrieb bis 1,3 x 10-1 Pa, freigegeben nur für das gekuppelte Paar und nicht für Muffe oder Stecker allein

Kompatibilität

Muffe und Stecker unterschiedlicher Baugrößen lassen sich nicht miteinander verbinden, eine Kupplung besteht immer aus zwei Teilen derselben Größe.

Normen und Konformität

Der Körper besteht aus nichtrostendem Stahl SUS304, die Dichtung aus hydriertem Nitrilkautschuk HNBR, der für Freon-Gas nicht geeignet ist.

Sicherheits- und Einsatzhinweise

• Die in der HSU CUPLA verwendeten Dichtungswerkstoffe sind nicht für Freon-Gas geeignet.
• Muffe und Stecker unterschiedlicher Größen können nicht verbunden werden.
• Der zulässige Temperaturbereich hängt von den Einsatzbedingungen ab.
• Ohne Ausrichtung der Aussparung auf den Kugelstopper ist kein Entkuppeln möglich.
• Bitte lesen Sie vor dem Einsatz unbedingt den 'Safety Guide' am Ende dieses Katalogs und das 'Instruction Sheet', das den Produkten beiliegt.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 99. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
