Antistatik-Einbaubürste 400 mm für Bahnware, Magnethalter und Erdungskabel - Kinetronics SWG-400

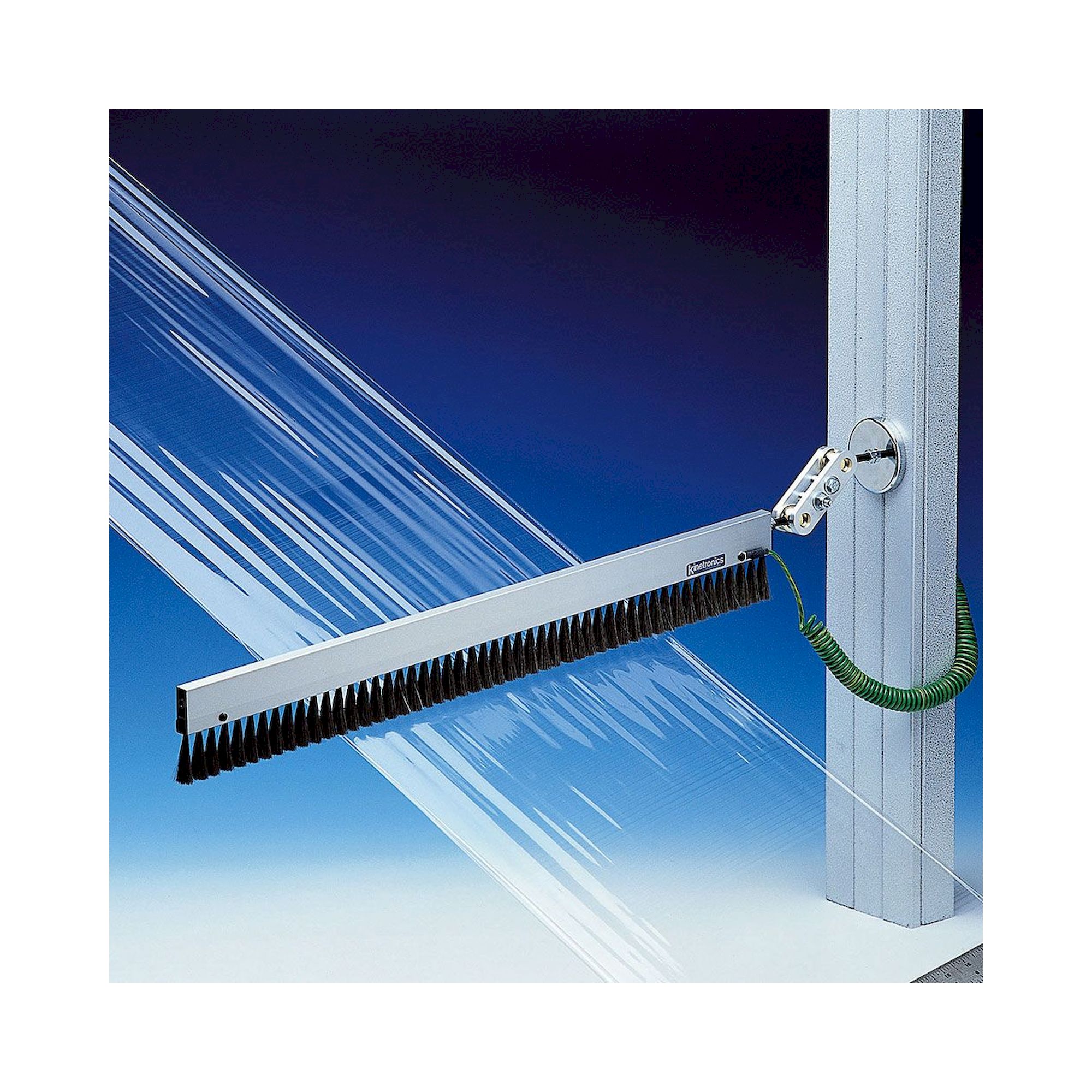

Bahnware lädt sich an Umlenkwalzen, an Gleitelementen und beim Auf- und Abwickeln elektrostatisch auf. Das stört die Weiterverarbeitung, zieht Staub an und beschädigt das Material. Die StaticWisk SWG-400 wird fest in die Maschine eingebaut, greift die Bahn auf 400 mm Breite ab und führt die Ladung über leitfähige Fasern und das Erdungskabel gegen Masse ab. Geprüft an Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung: Richtig montierte Bürsten senken die Ausgangsladung auf unter 5 Prozent.

Vorteile

• Belegte Wirkung: unter 5 Prozent Restladung hinter einer richtig montierten Bürste im Prüfszenario des Herstellers.
• Beidseitige Montage senkt das Potential unter 1 kV an der Kontaktstelle, einseitig montiert induziert die Gegenseite wieder etwa die Hälfte der Ladung.
• 400 mm Arbeitsbreite, die Modellnummer nennt die Bürstenlänge in Millimetern.

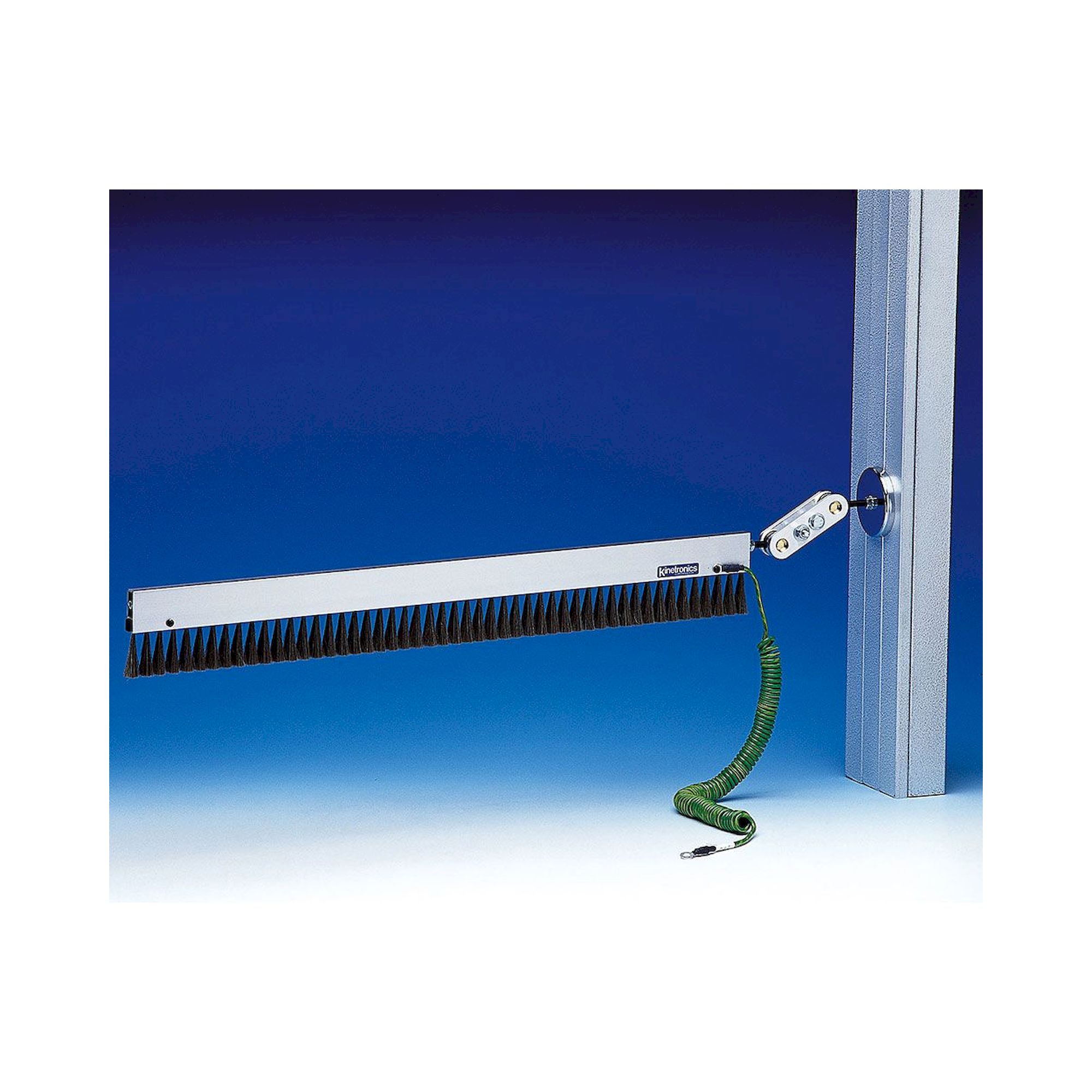

• Magnethalter mit zwei Kugelgelenken: 150 mm langer Magnetfuß, vorgespannte M6-Gelenke, Justage ohne Umbau der Maschine.
• 40 mm lange, ultraweiche Leitfasern im Aluminiumprofil, dazu ein spiralisiertes Erdungskabel.

Anwendung

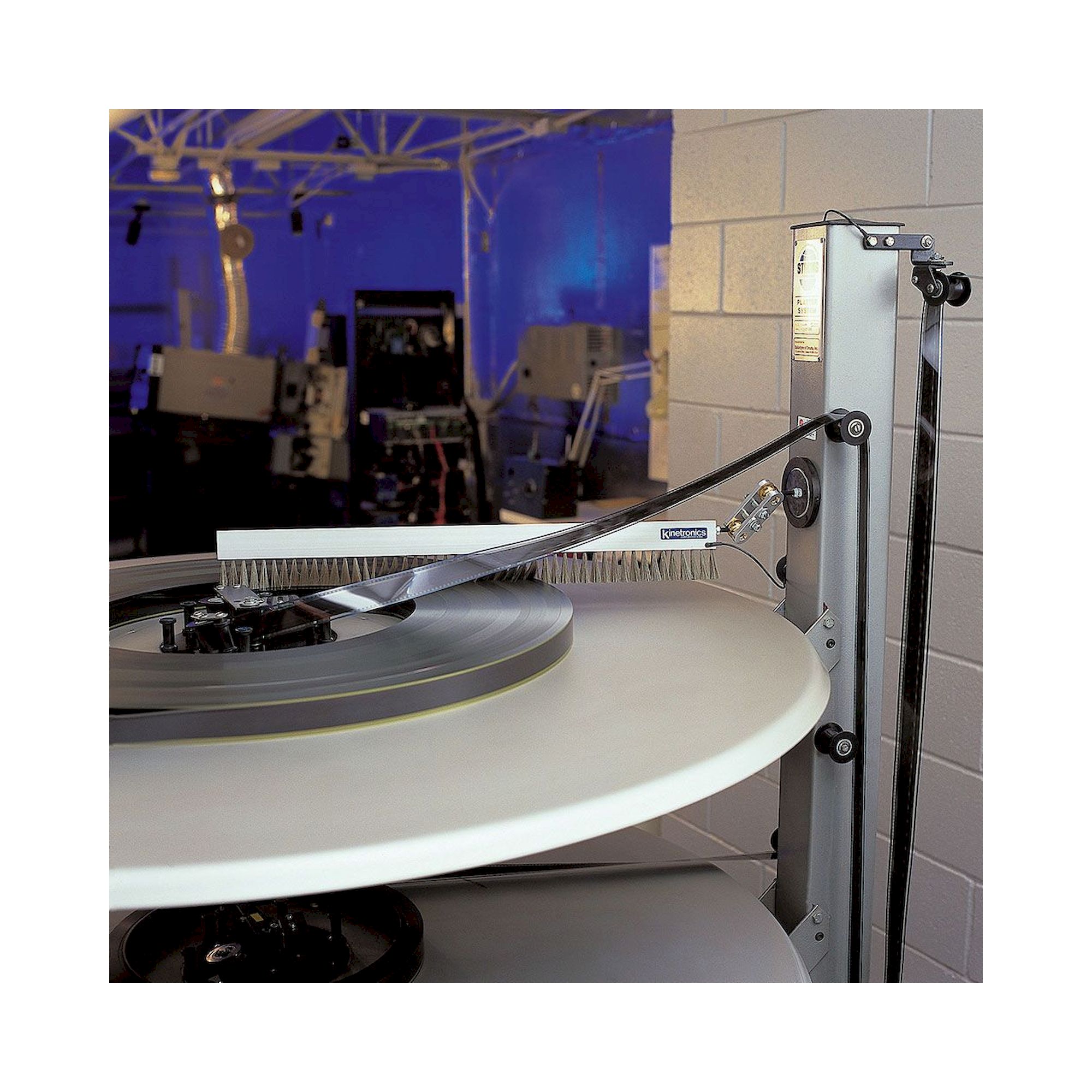

Eingesetzt wird die SWG-400 an Bahnware aller Art, also Papier, Folien und Stoffen, vor allem in Verpackung und grafischem Gewerbe. Sie sitzt dort, wo die Ladung entsteht oder stört, vor dem Druckwerk, hinter einer Umlenkwalze oder vor dem Wickler. Die Wirkung bleibt auf die Nähe der Montagestelle begrenzt, bei langem Materialweg über mehrere Walzen sind daher mehrere Bürsten nötig. Die Baureihe reicht von 100 bis 625 mm, Sondermaße sind auf Anfrage lieferbar.

Montage und Pflege

Der 150 mm lange Magnetfuß hält die Bürste auf ferromagnetischem Untergrund, zwei vorgespannte Kugelgelenke mit M6-Gewinde stellen Abstand und Anstellwinkel ein. Der Hersteller weist darauf hin, dass sich längere Bürsten unter Umständen nicht allein mit den mitgelieferten Magneten sicher befestigen lassen, und empfiehlt für lange Ausführungen einen zusätzlichen Träger aus Stahl oder Aluminium. Befestigungslöcher lassen sich im oberen Bereich des Aluminiumprofils bohren. Die ordnungsgemäße Installation liegt in der Verantwortung des Betreibers, vor der Installation langer Bürsten ist eine Risikobewertung ratsam. Das Erdungskabel gehört an einen sauberen Massepunkt. Ersatzteile ab Werk: Ersatzmagnet mit Gelenkarm (Art. 378.1) und Ersatzbürsten EB-SWG-100.
