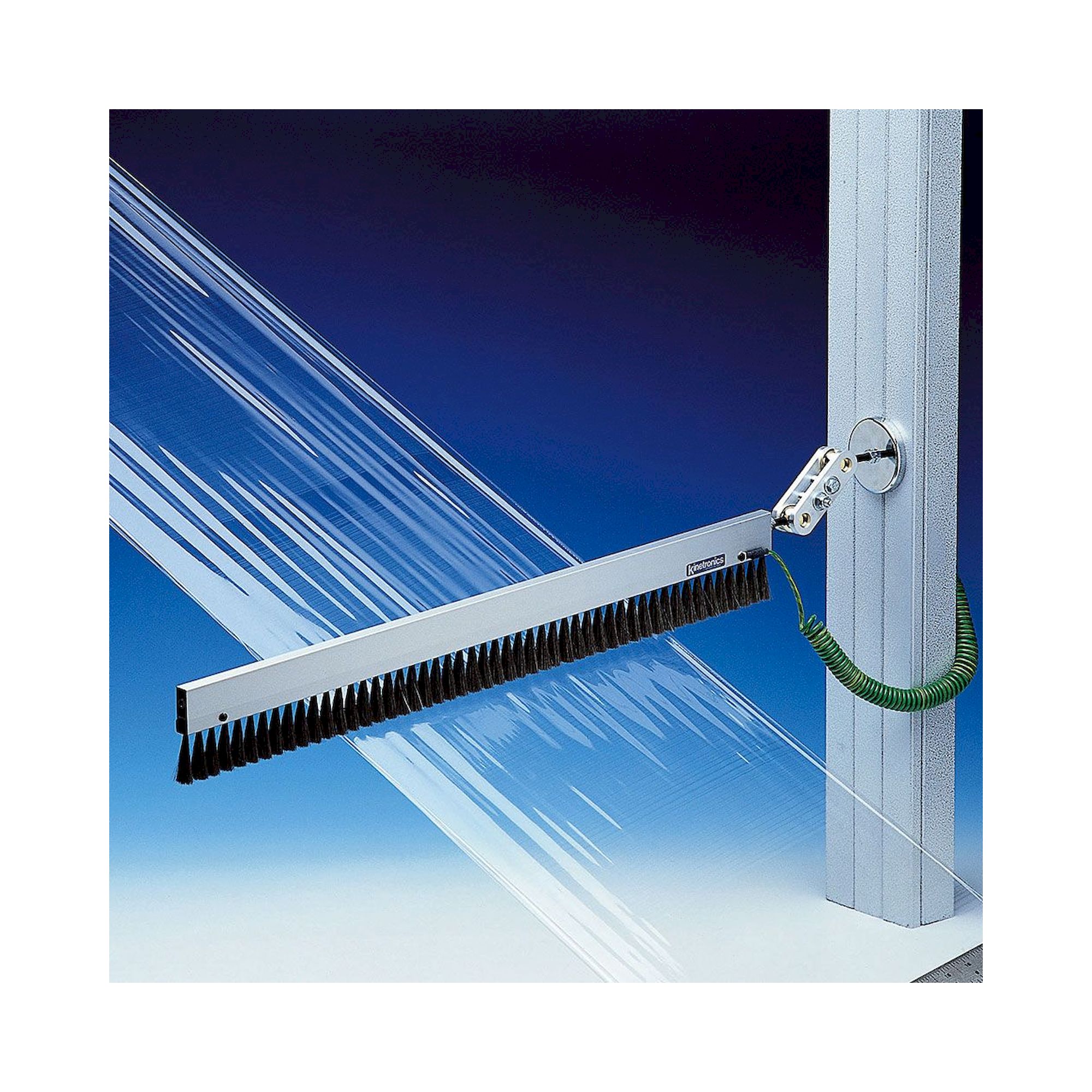

Antistatik-Einbaubürste 300 mm für Bahnware, Magnethalter und Erdungskabel - Kinetronics SWG-300

Papier, Folie und Stoff laden sich beim Auf- und Abwickeln und an jeder Umlenkwalze auf. Was daraus folgt, zeigt sich erst weiter hinten in der Linie: Staub im Endprodukt, aneinander haftende Lagen, Stillstand in der Weiterverarbeitung. Die Kinetronics StaticWisk SWG-300 gehört deshalb in die Maschine und nicht in die Hand. Mit 300 mm Arbeitsbreite deckt sie breitere Bahnen in einem Durchgang ab. Der Hersteller misst an Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung hinter einer richtig montierten Bürste eine Restladung von unter 5 Prozent.

Vorteile

• Belegter Ladungsabbau: unter 5 Prozent Restladung im Prüfszenario des Herstellers, Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung
• Beidseitige Montage: berühren sich zwei Bürsten ohne Material dazwischen, sinkt das Potential an der Kontaktstelle auf deutlich unter 1 kV absolut
• Materialschonend: 40 mm lange leitfähige Synthetikfasern nehmen die Ladung auf, ohne das Material zu markieren

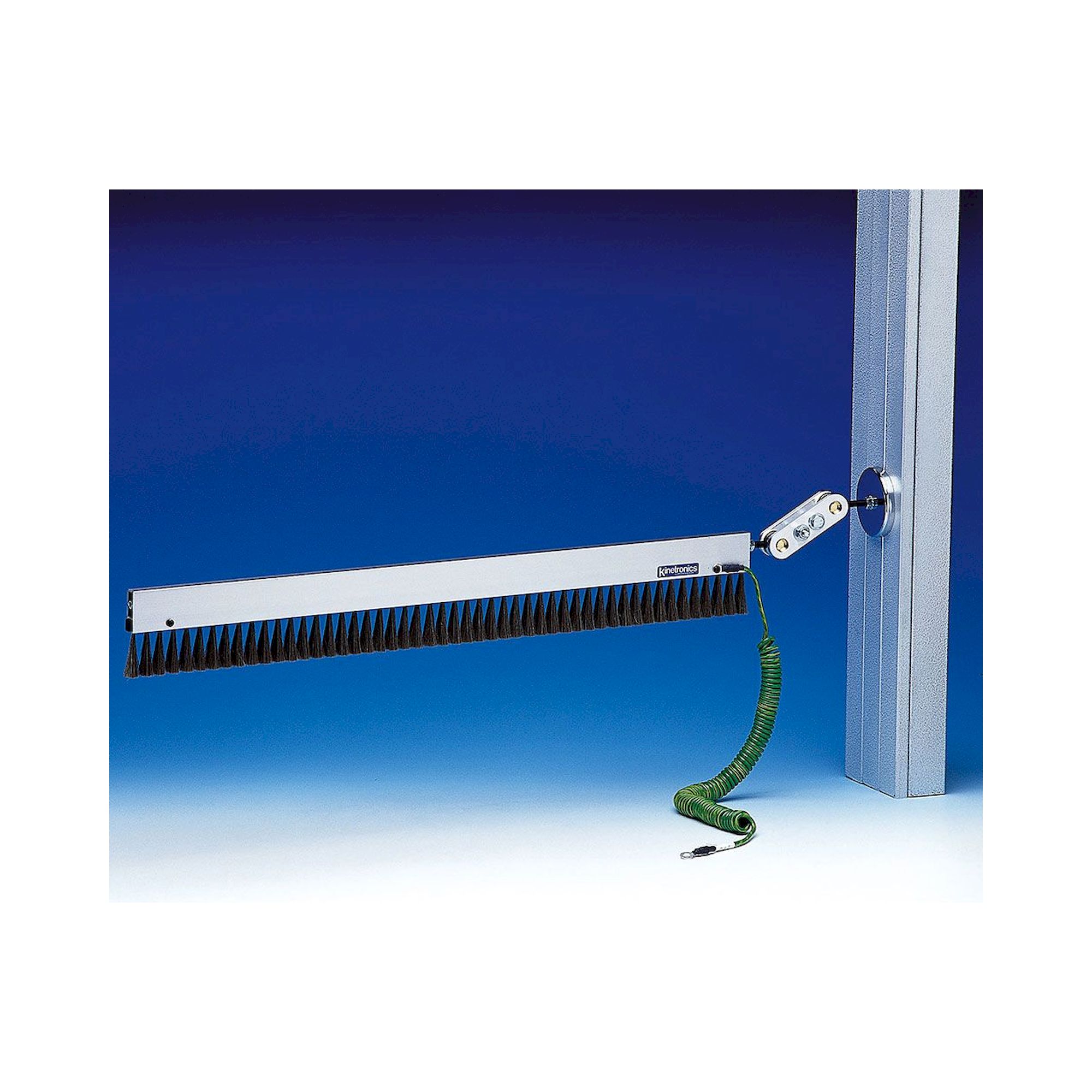

• Justage ohne Umbau: Magnetfuß-Halter, 150 mm lang, mit zwei vorgespannten Kugelgelenken (M6)
• Erdung ab Werk: spiralisiertes Erdungskabel liegt bei und führt die Ladung gegen Masse ab

Anwendung

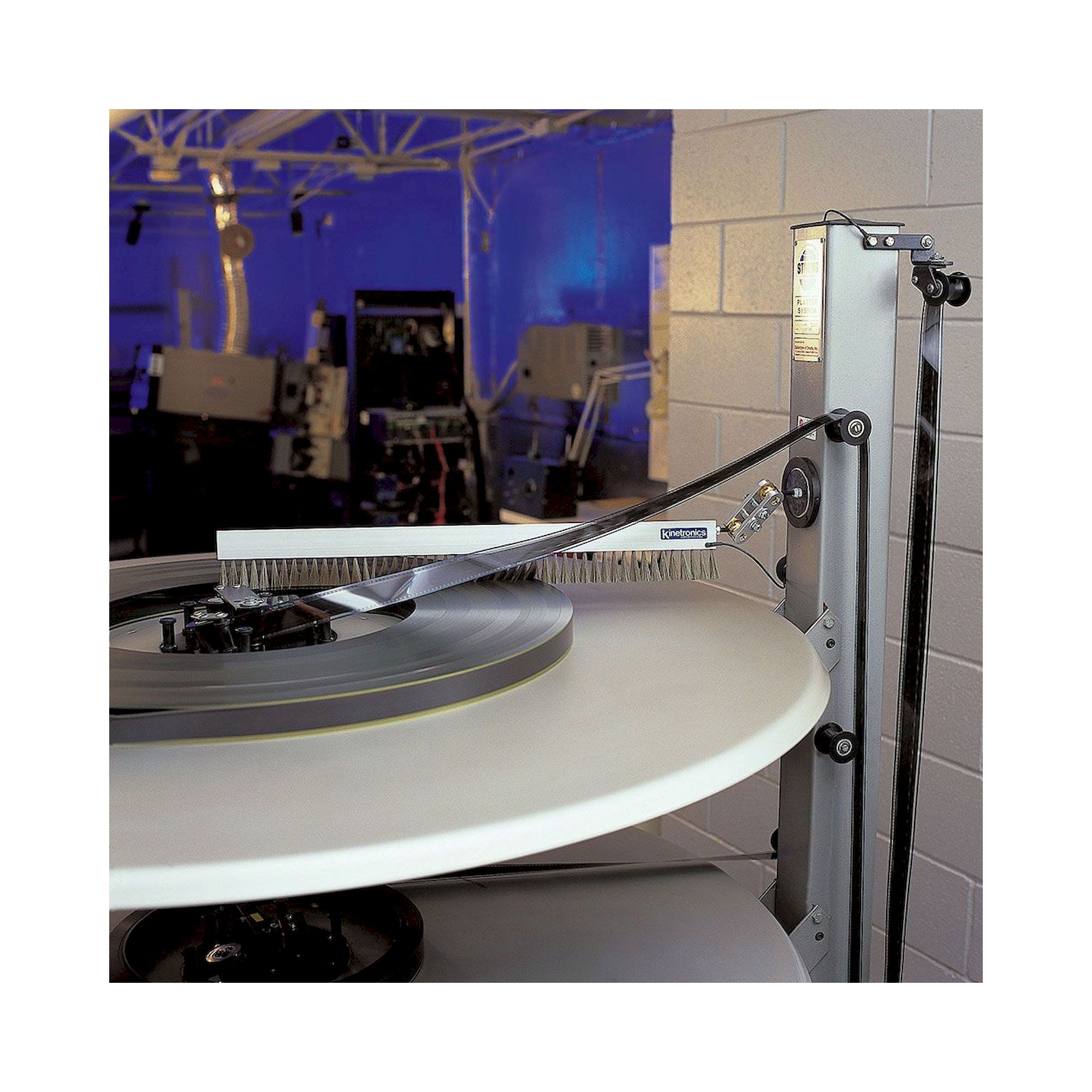

Bahnware aller Art, also Papier, Kunststofffolien und Stoffe, vor allem in der Verpackung und in der grafischen Industrie. Die Bürste wirkt nur in der Nähe ihrer Montagestelle, ein langer Materialweg über mehrere Walzen braucht deshalb mehrere Bürsten. Sitzt sie nur auf einer Seite der Bahn, induziert die Gegenseite nach dem Kontakt wieder etwa die Hälfte der ursprünglichen Ladung. Die Baureihe reicht von 100 mm bis 625 mm, die Modellnummer nennt die Bürstenlänge in Millimetern. Mit 300 mm arbeitet die SWG-300 auch an breiteren Bahnen, ohne zwei Bürsten nebeneinander zu setzen. Sondermaße sind auf Anfrage lieferbar.

Montage und Pflege

Der Magnetfuß hält auf jeder metallischen Fläche im Maschinenrahmen, die Kugelgelenke stellen Winkel und Abstand zur Bahn ein. Das Erdungskabel muss an Masse liegen, sonst fließt die Ladung nicht ab. Der Hersteller weist darauf hin, dass sich längere Bürsten unter Umständen nicht allein mit den mitgelieferten Magneten sicher befestigen lassen. Für lange Ausführungen empfiehlt er einen zusätzlichen Träger aus Stahl oder Aluminium, im oberen Bereich des Aluminiumprofils können Befestigungslöcher gebohrt werden. Die ordnungsgemäße Installation liegt beim Betreiber, vor der Montage langer Bürsten ist eine Risikobewertung ratsam.
