Antistatik-Einbaubürste 200 mm für Bahnware, Magnethalter und Erdungskabel - Kinetronics SWG-200

Eine Folienbahn, die über Umlenkwalzen und Gleitelemente läuft, trägt nach wenigen Metern ein Potential von mehreren Kilovolt. Sie zieht Staub an, klebt an der Walze und bringt die nächste Station aus dem Takt. Gegen genau das wird die Kinetronics StaticWisk SWG-200 fest in die Maschine eingebaut, eine Handbürste ist sie nicht. Über 200 mm Arbeitsbreite nehmen leitfähige Synthetikfasern die Ladung auf und geben sie über das Erdungskabel an Masse ab. Im Prüfaufbau des Herstellers, Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung, stehen hinter einer richtig montierten Bürste weniger als 5 Prozent davon.

Vorteile

• Belegter Ladungsabbau: unter 5 Prozent Restladung im Prüfszenario des Herstellers, Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung
• Beidseitige Montage: berühren sich zwei Bürsten ohne Material dazwischen, sinkt das Potential an der Kontaktstelle auf deutlich unter 1 kV absolut
• Materialschonend: 40 mm lange leitfähige Synthetikfasern nehmen die Ladung auf, ohne das Material zu markieren

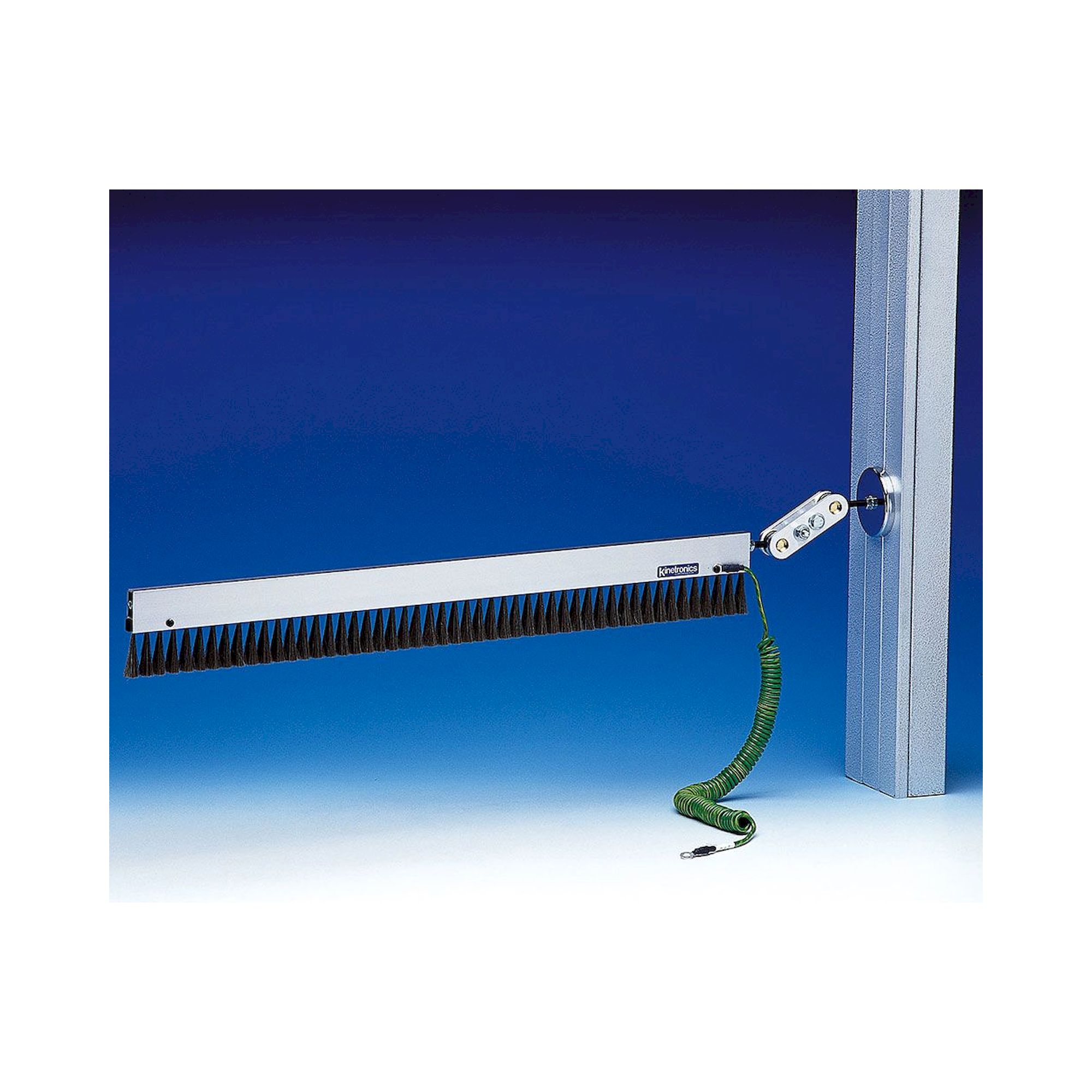

• Justage ohne Umbau: Magnetfuß-Halter, 150 mm lang, mit zwei vorgespannten Kugelgelenken (M6)
• Erdung ab Werk: spiralisiertes Erdungskabel liegt bei und führt die Ladung gegen Masse ab

Anwendung

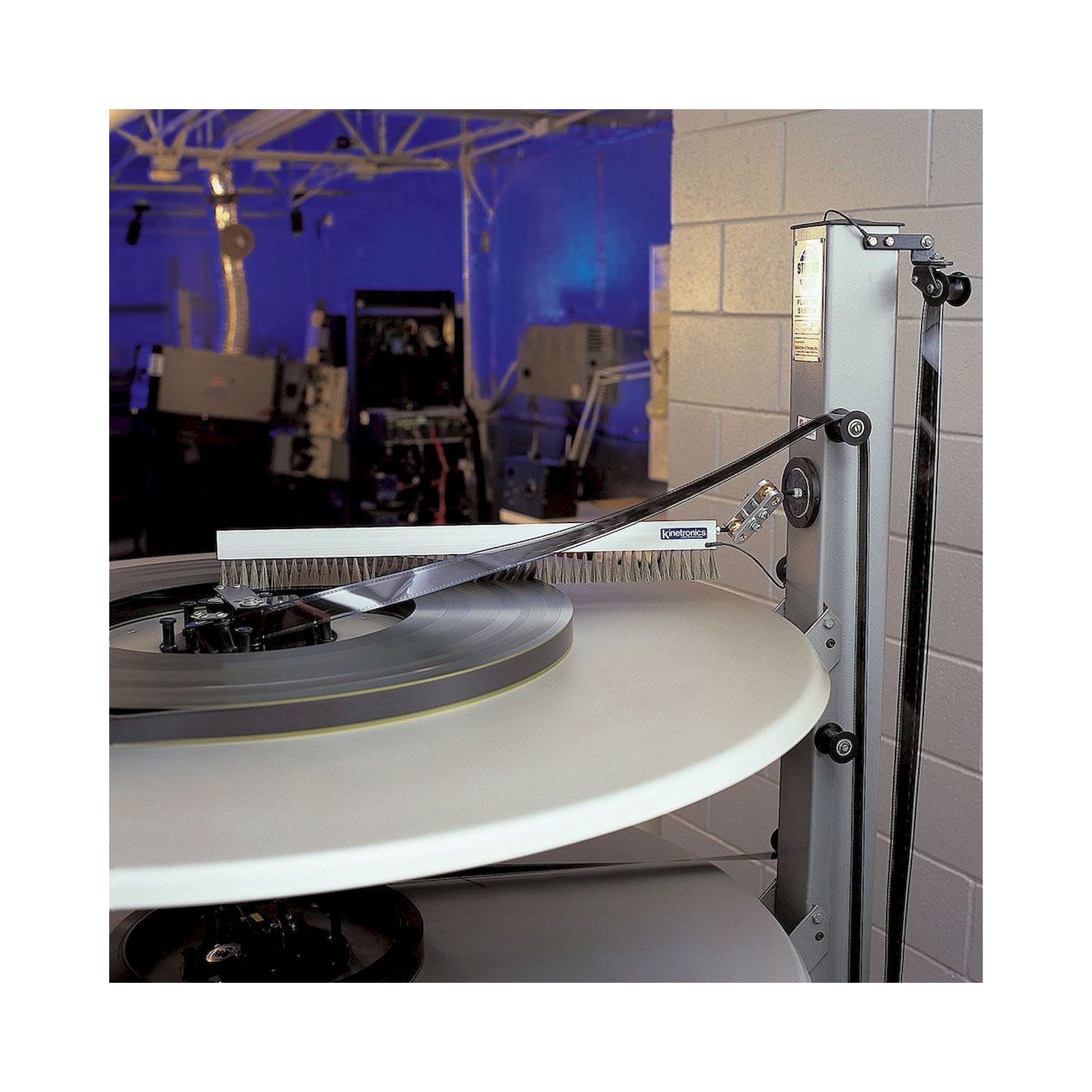

Bahnware aller Art, also Papier, Kunststofffolien und Stoffe, vor allem in der Verpackung und in der grafischen Industrie. Die Bürste wirkt nur in der Nähe ihrer Montagestelle, ein langer Materialweg über mehrere Walzen braucht deshalb mehrere Bürsten. Sitzt sie nur auf einer Seite der Bahn, induziert die Gegenseite nach dem Kontakt wieder etwa die Hälfte der ursprünglichen Ladung. Die Baureihe reicht von 100 mm bis 625 mm, die Modellnummer nennt die Bürstenlänge in Millimetern. Mit 200 mm trifft die SWG-200 die mittleren Bahnbreiten. Sondermaße sind auf Anfrage lieferbar.

Montage und Pflege

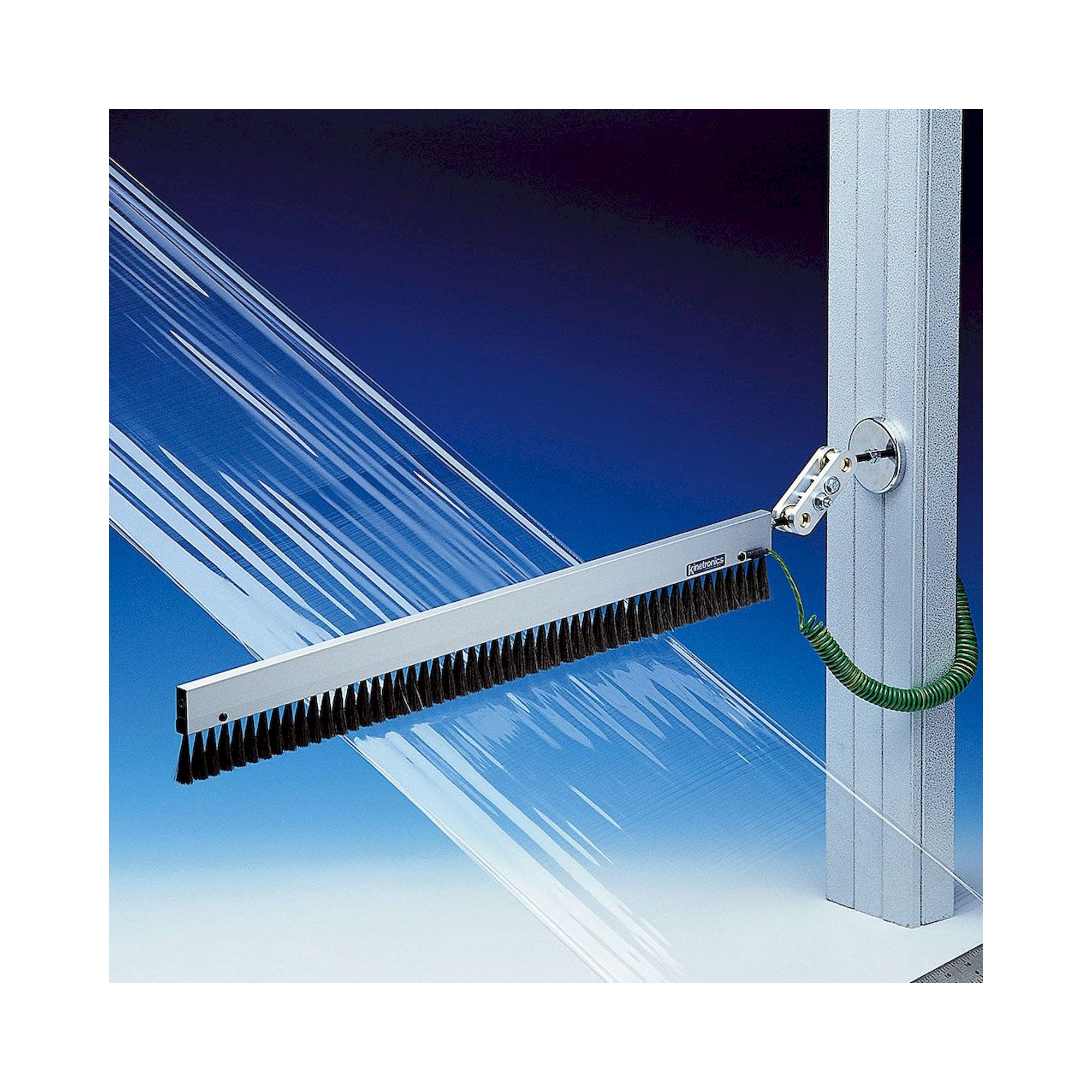

Der Magnetfuß hält auf jeder metallischen Fläche im Maschinenrahmen, die Kugelgelenke stellen Winkel und Abstand zur Bahn ein. Das Erdungskabel muss an Masse liegen, sonst fließt die Ladung nicht ab. Der Hersteller weist darauf hin, dass sich längere Bürsten unter Umständen nicht allein mit den mitgelieferten Magneten sicher befestigen lassen. Für lange Ausführungen empfiehlt er einen zusätzlichen Träger aus Stahl oder Aluminium, im oberen Bereich des Aluminiumprofils können Befestigungslöcher gebohrt werden. Die ordnungsgemäße Installation liegt beim Betreiber, vor der Montage langer Bürsten ist eine Risikobewertung ratsam.
