SAC305 besteht aus 96,5 Prozent Zinn, 3 Prozent Silber und 0,5 Prozent Kupfer. Es schmilzt bei etwa 217 Grad Celsius, rund 34 Grad über dem alten eutektischen Zinn-Blei-Lot.

Lötspitzen ansehen

Lötspitzen C210 für T210-A / T210-NA

Lötspitzen

Die JBC C210-Lötspitzen sind ausschließlich für das T210-A und T210-NA Handstück ausgelegt. Das Sortiment umfasst 33 Varianten in den Grundformen spitz gerade (C210001, C210003, C210016, C210020), spitz gewinkelt (C210002, C210004, C210010, C210014), rund gerade (C210005), rund abgeschrägt (C210006), meißelförmig gerade (C210007, C210008, C210019, C210021, C210022, C210023, C210024, C210025), schlank spitz (C210009, C210013), klingenförmig (C210018), Lotdepotspitze (C210012) und Sonderformen (C210015, C210017) sowie eine Hohlkehle (C210028). Die Spitzen lassen sich im Kaltbetrieb werkzeuglos tauschen.

Form	Beispiele	Einsatz

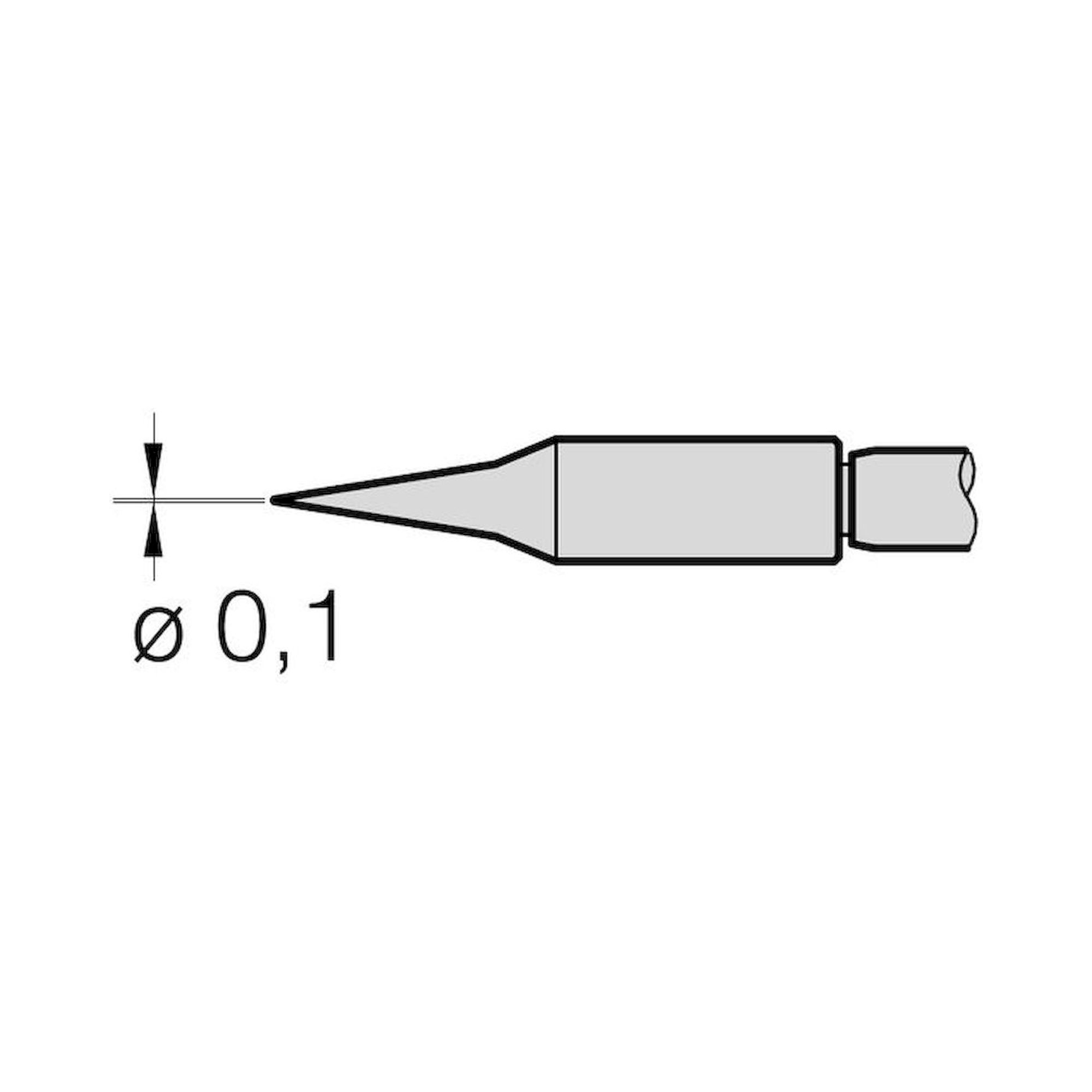

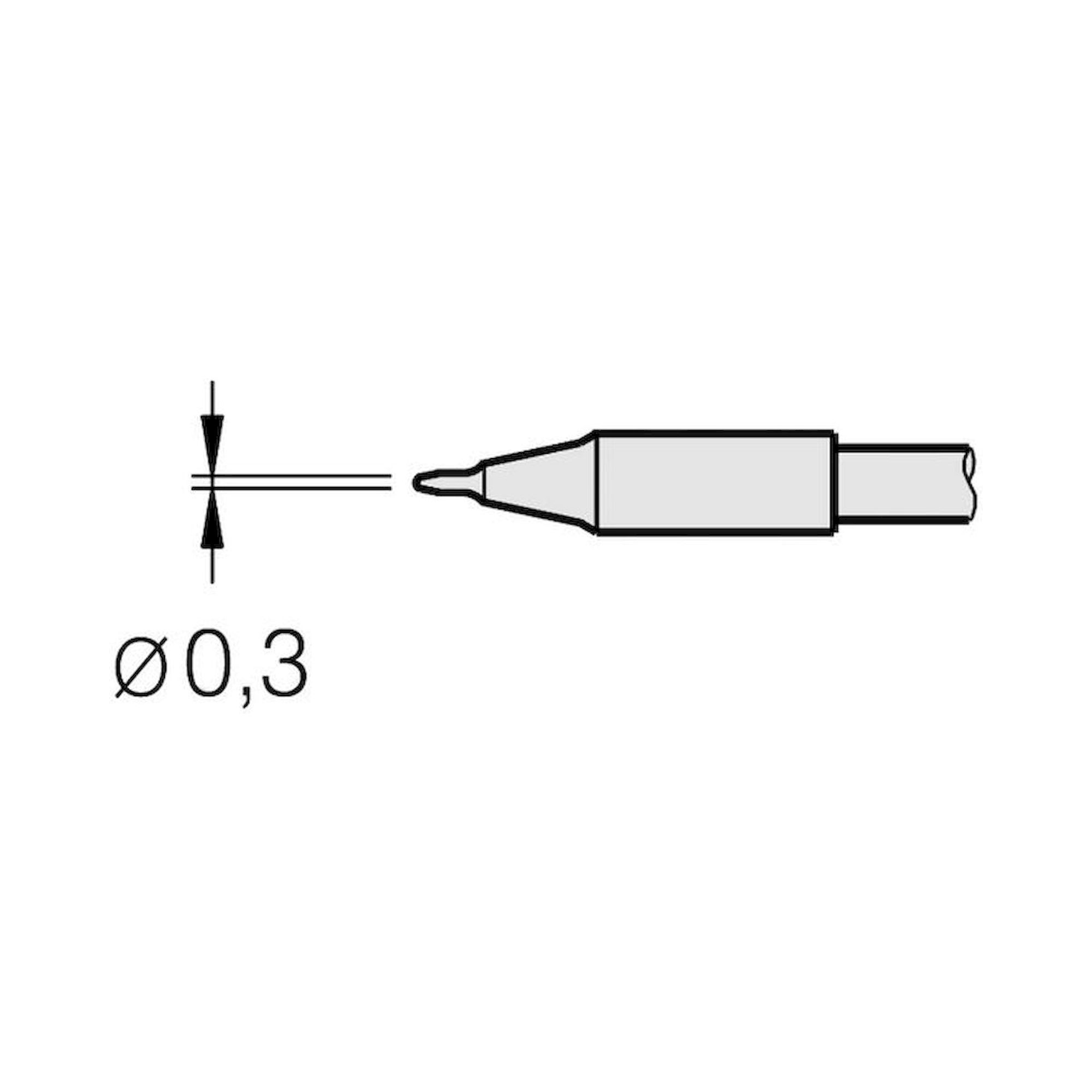

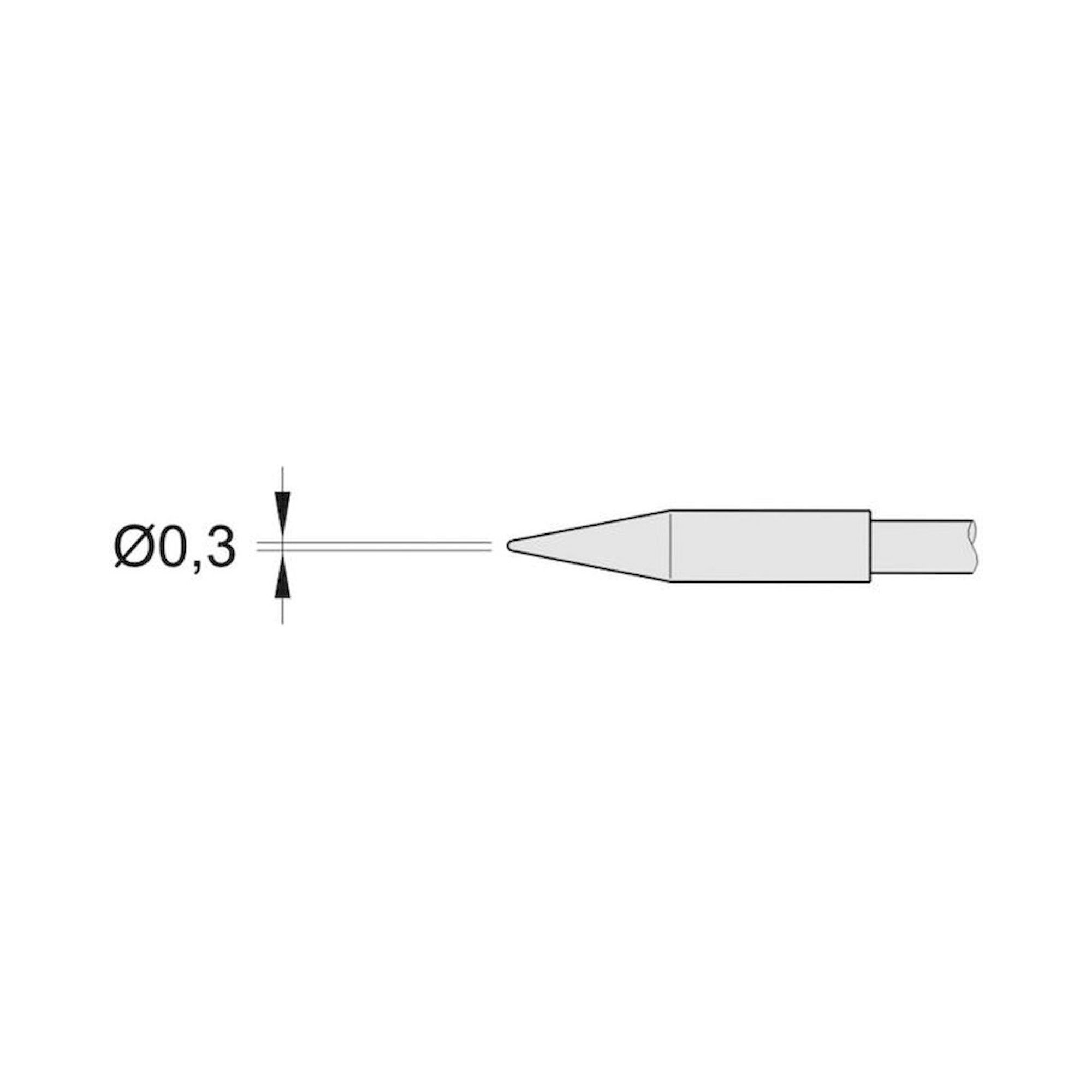

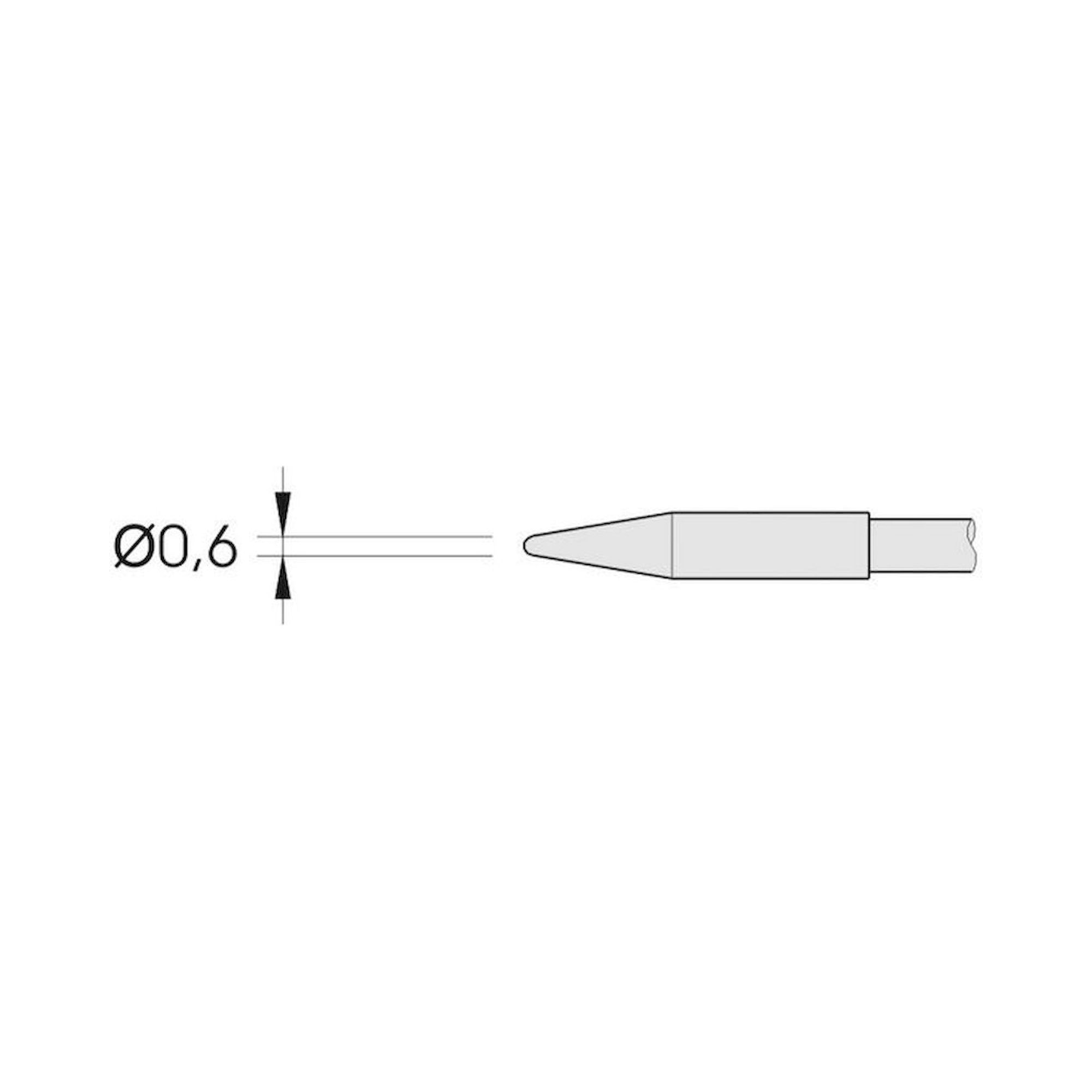

Spitz, gerade	C210001, C210003, C210016, C210020	SMD-Standardlöten, THT

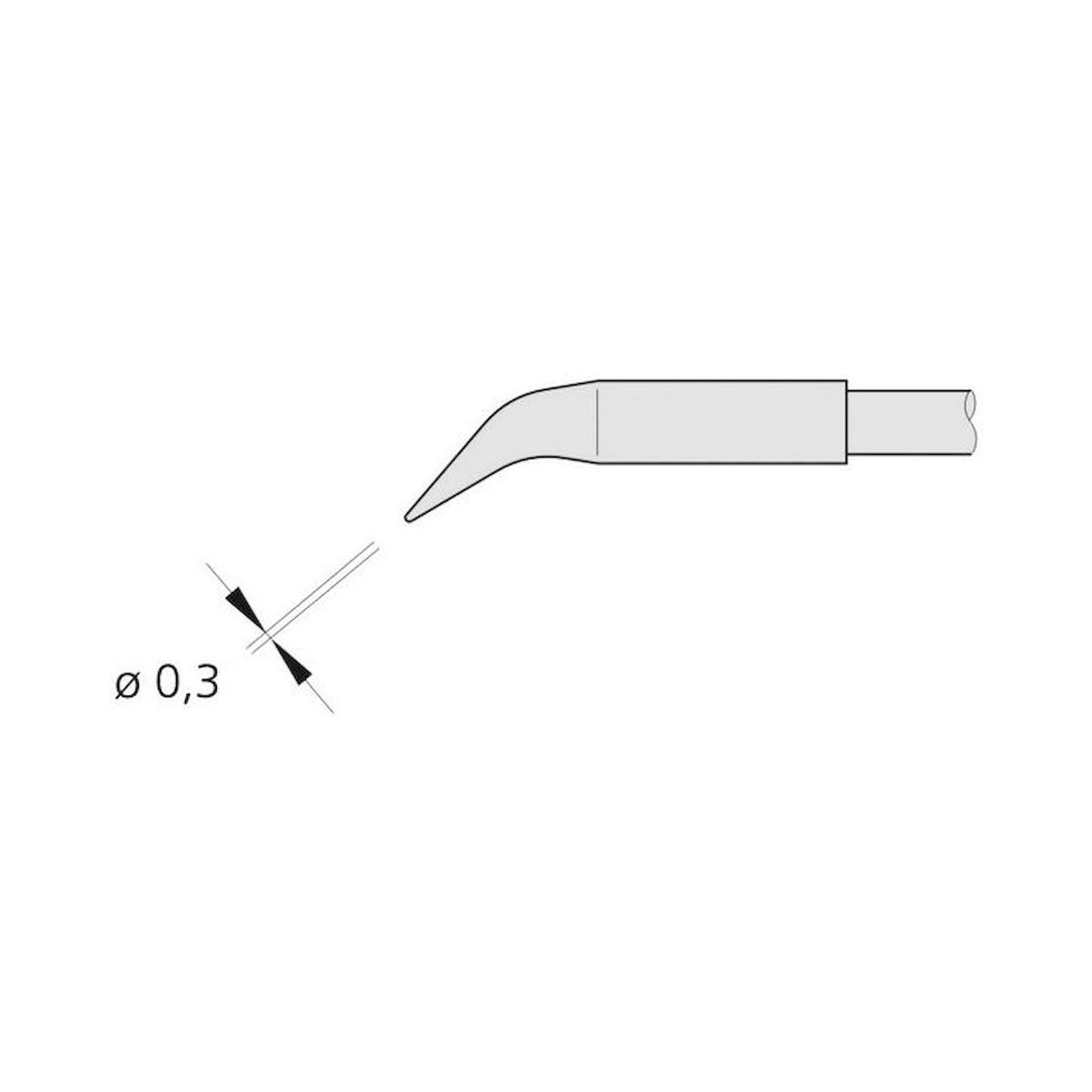

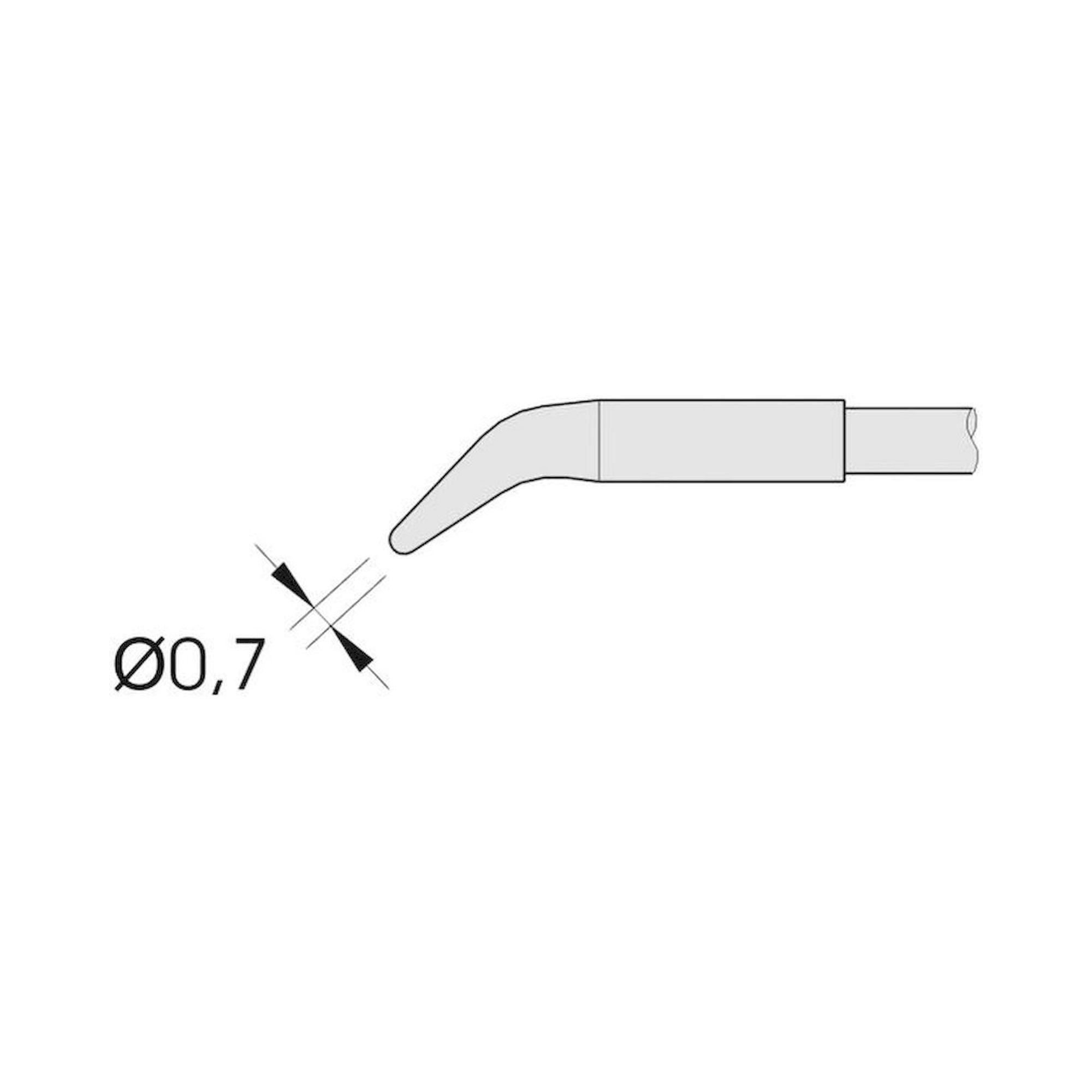

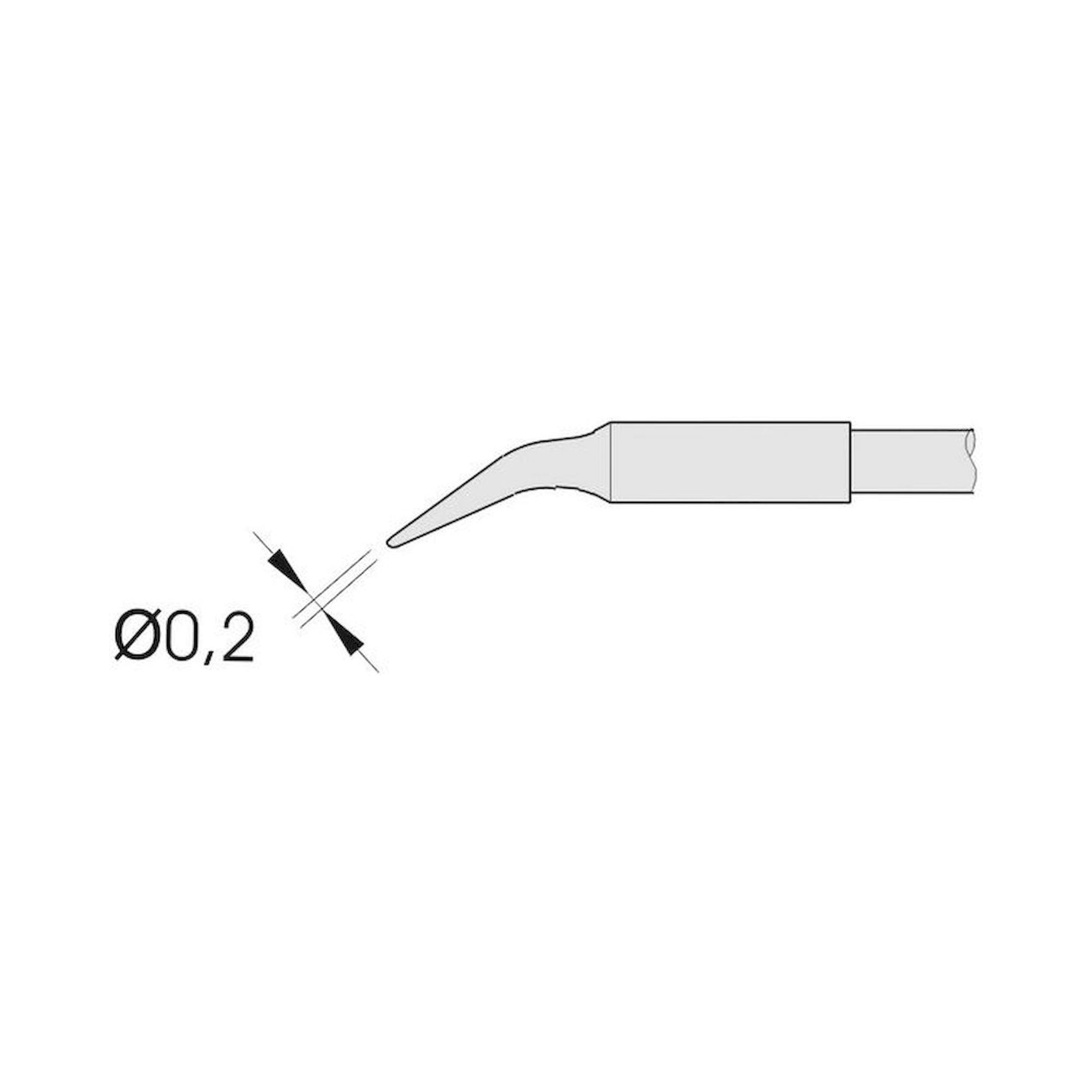

Spitz, gewinkelt	C210002, C210004, C210010, C210014	Eingeschränkte Zugänglichkeit

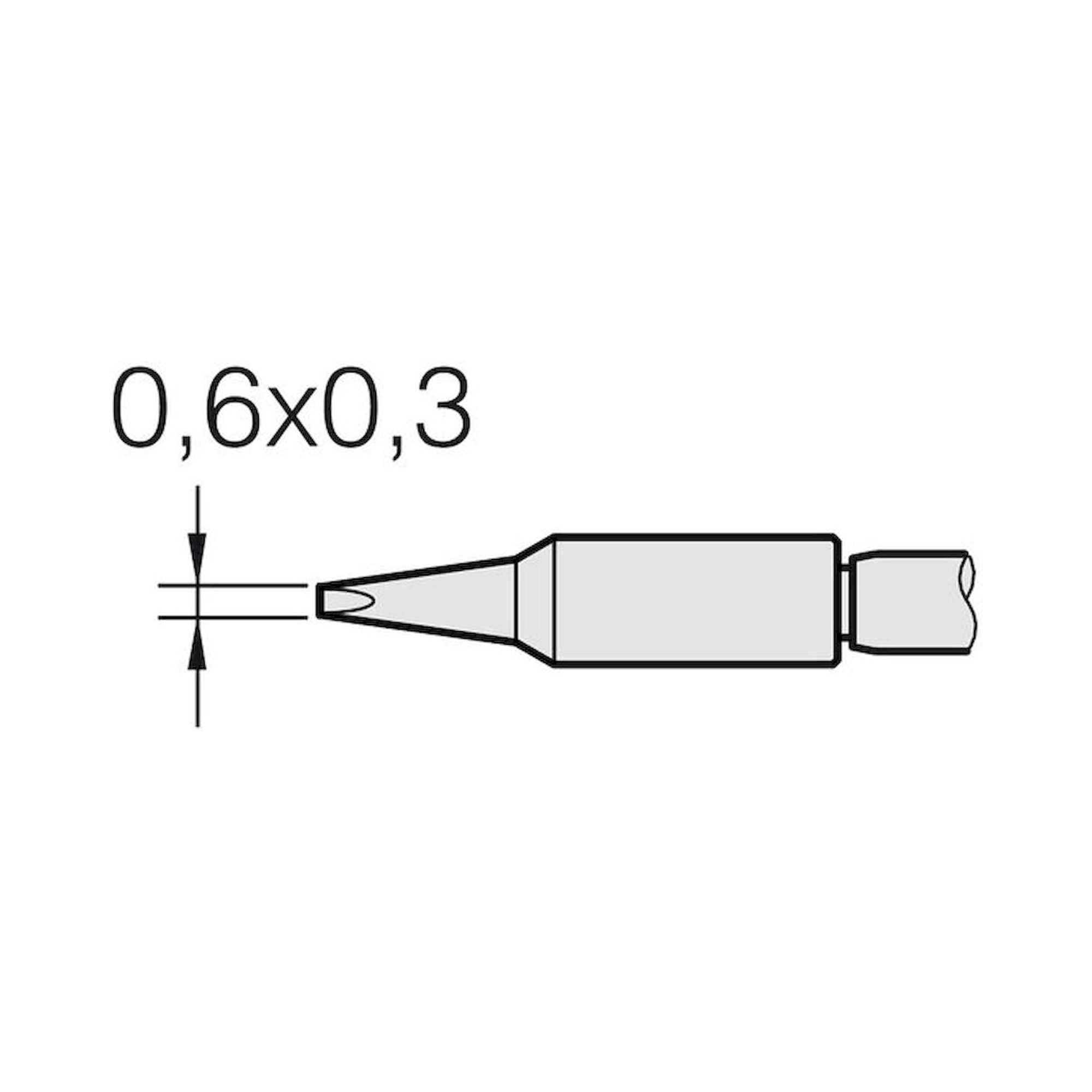

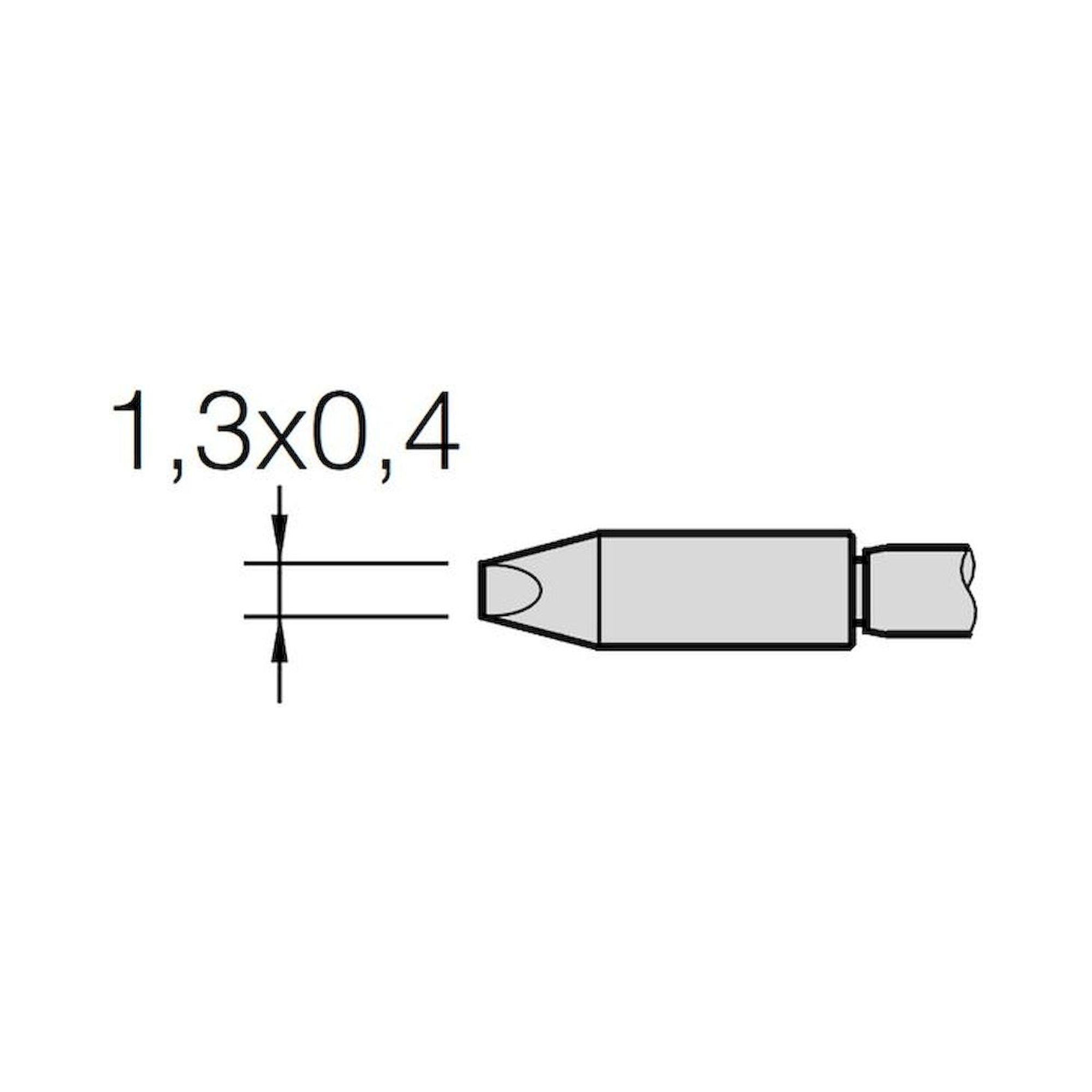

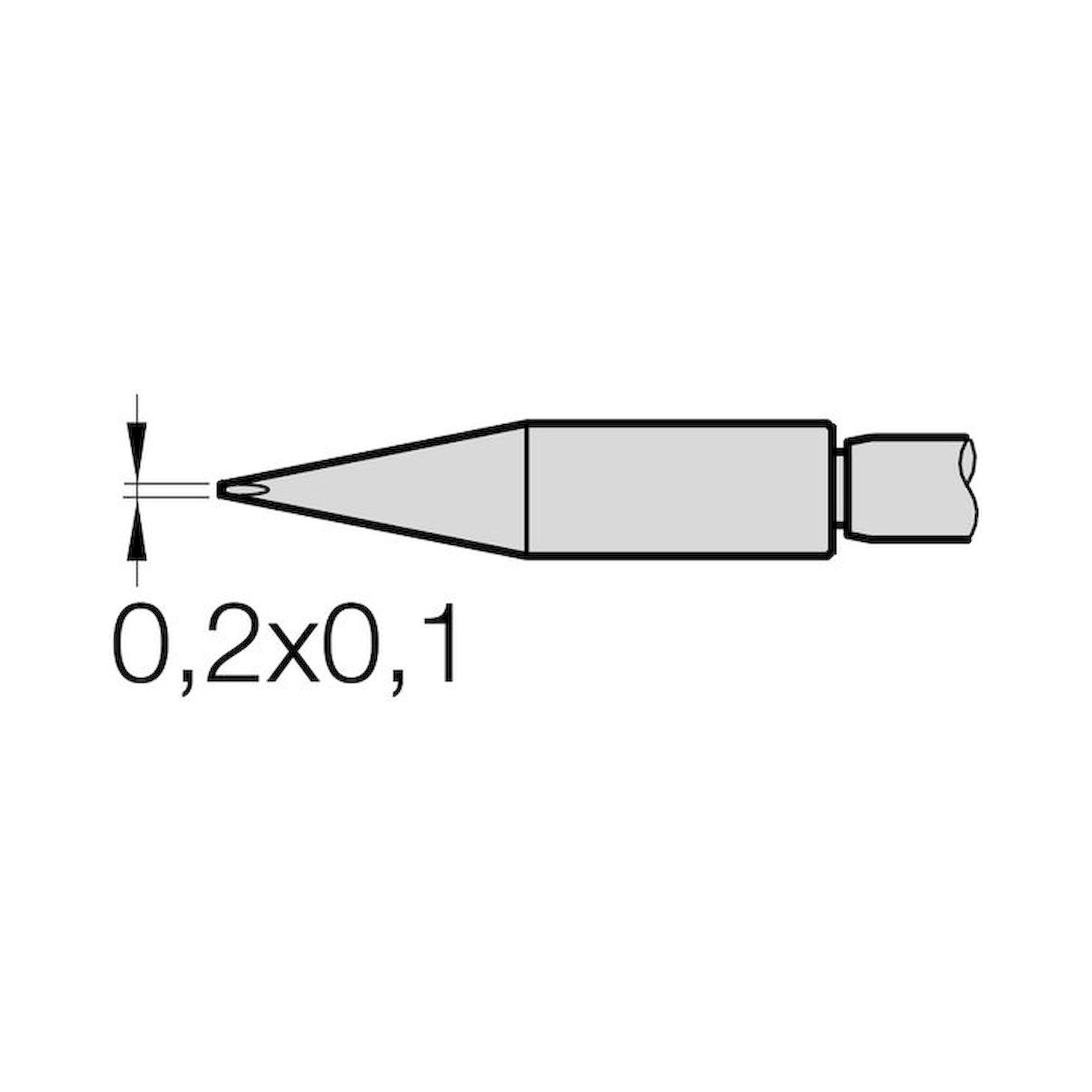

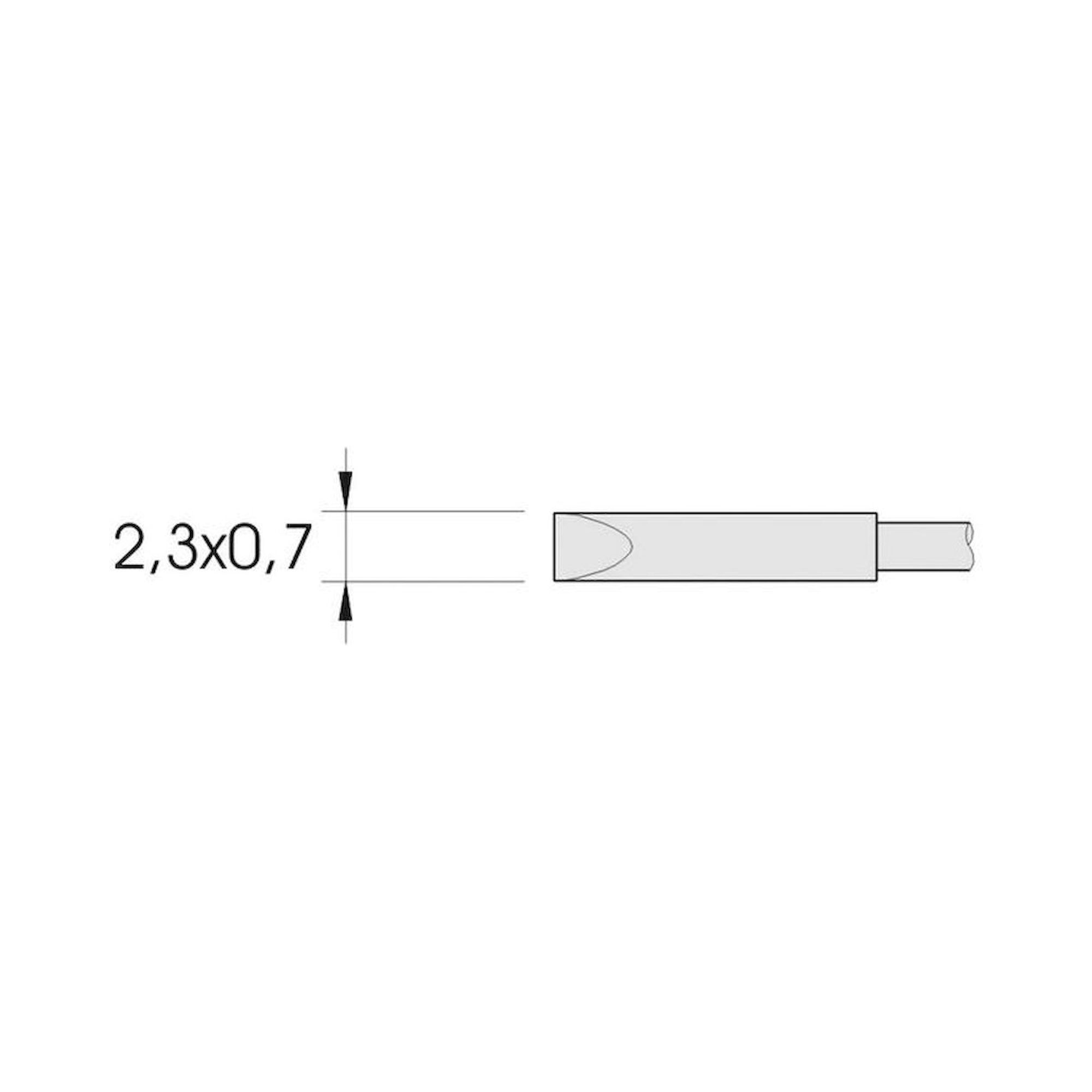

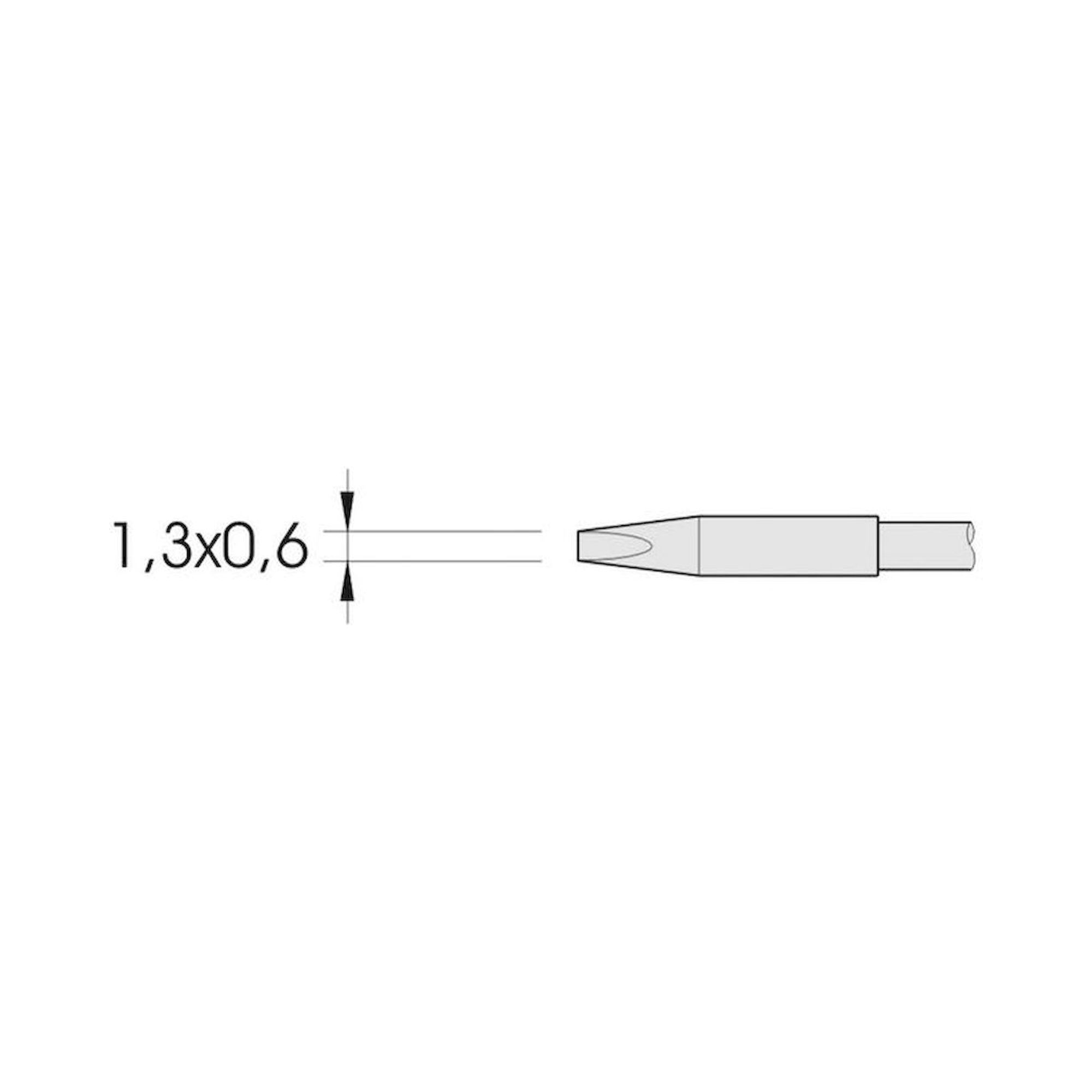

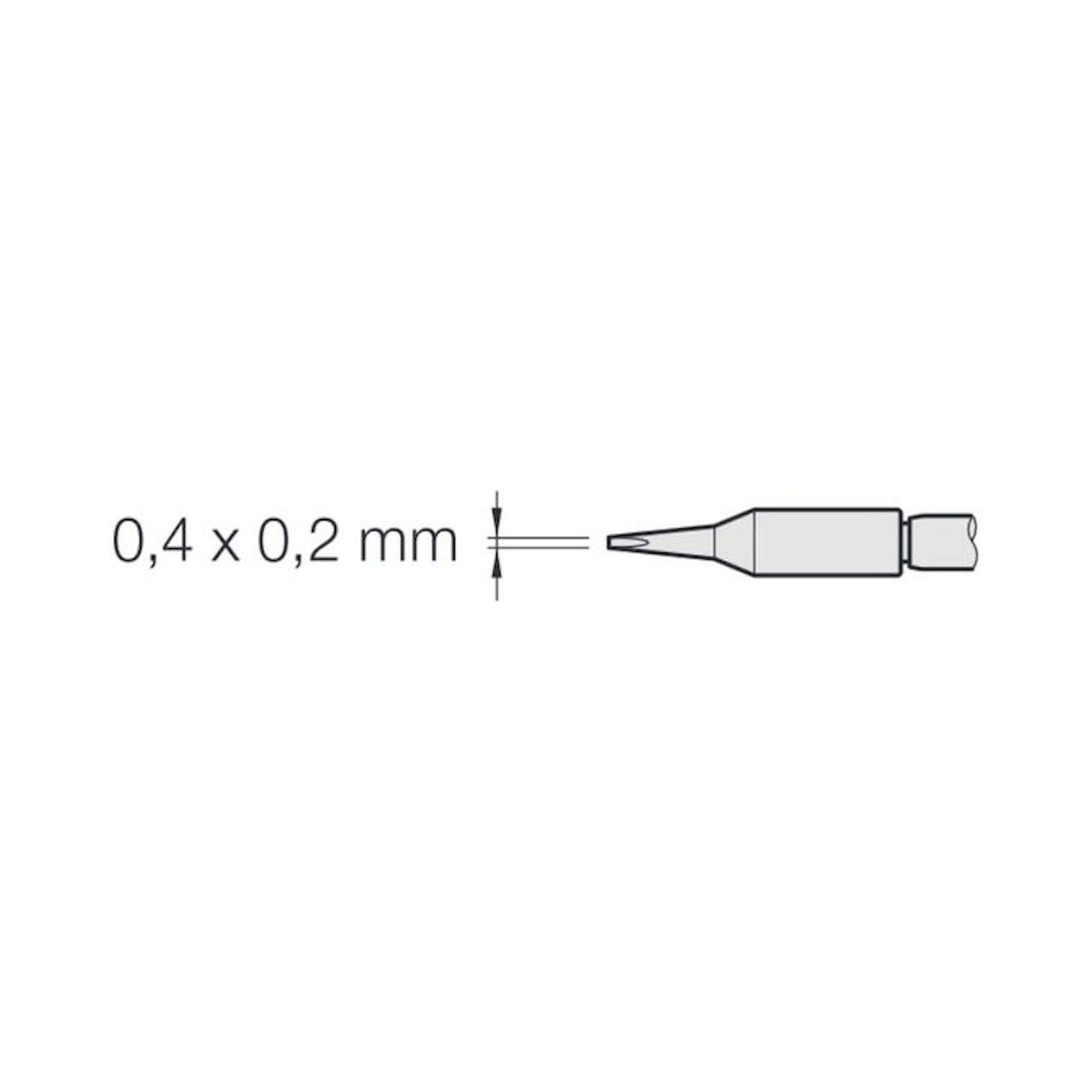

Meißelförmig, gerade	C210007, C210008, C210019, C210021-C210025	Padlöten, Wärmeübertragung

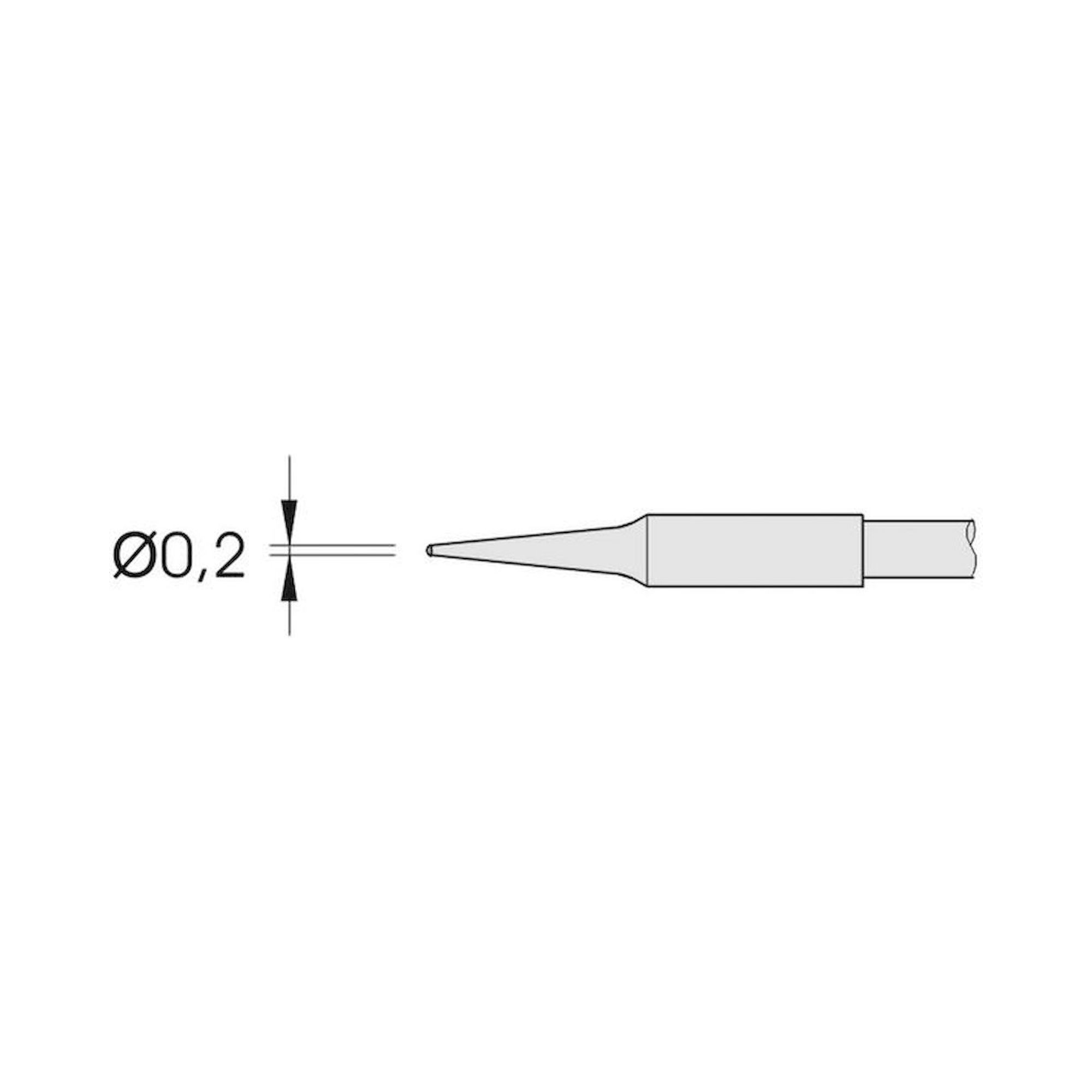

Schlank, spitz	C210009, C210013	Feinpitch, beengte Bauteile

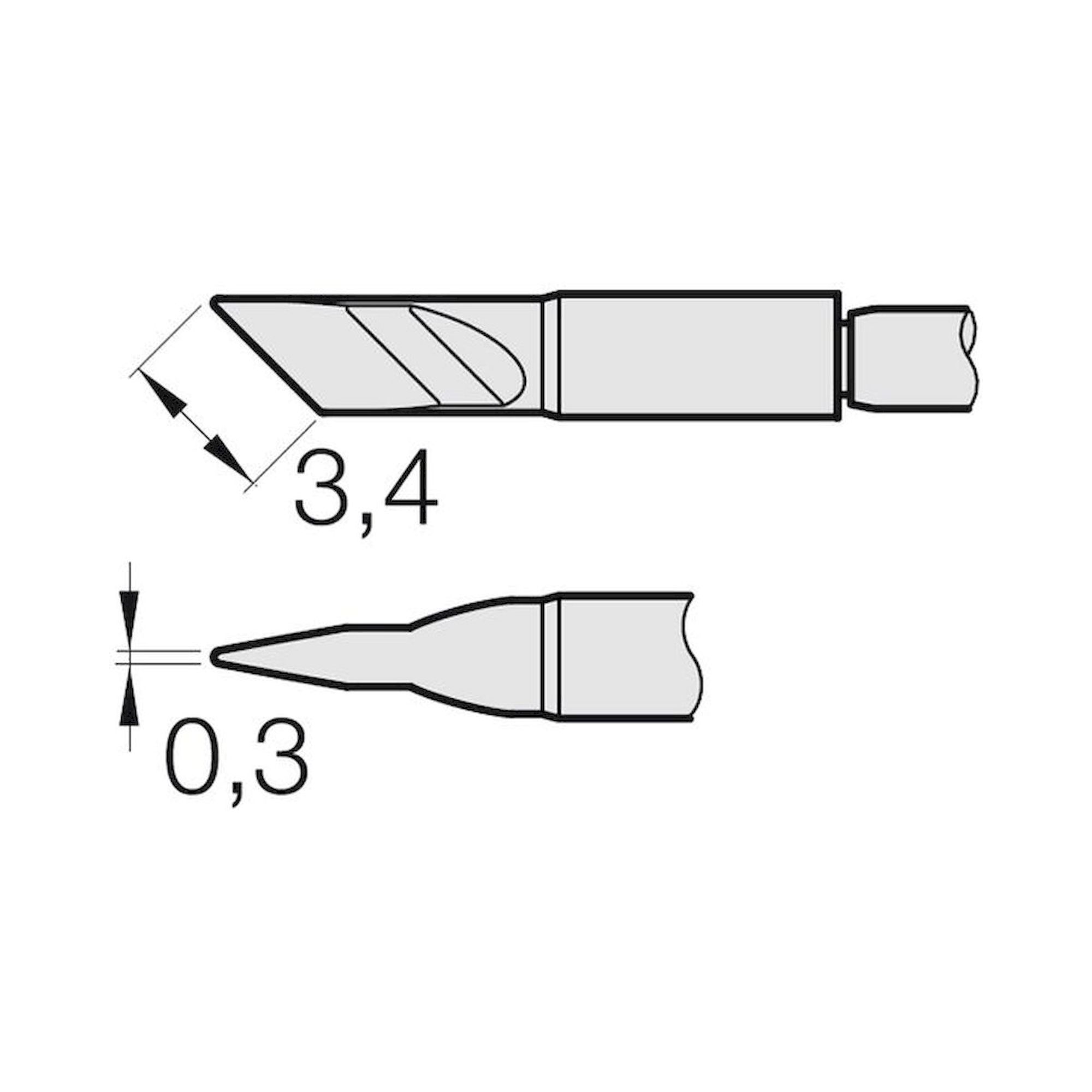

Klingenförmig	C210018	Schlepplöten

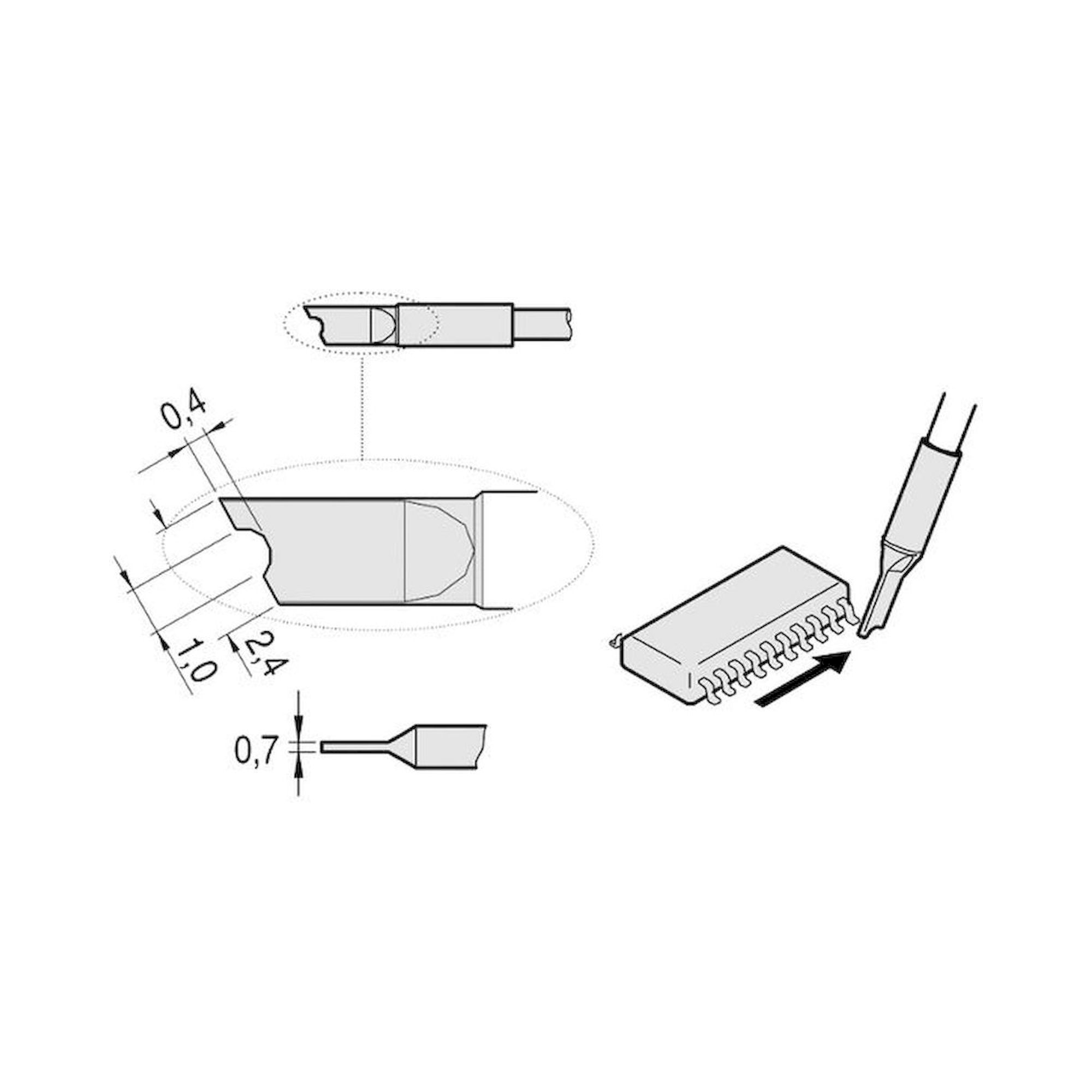

Lotdepotspitze	C210012	Lotübertragung und Depotkontakt

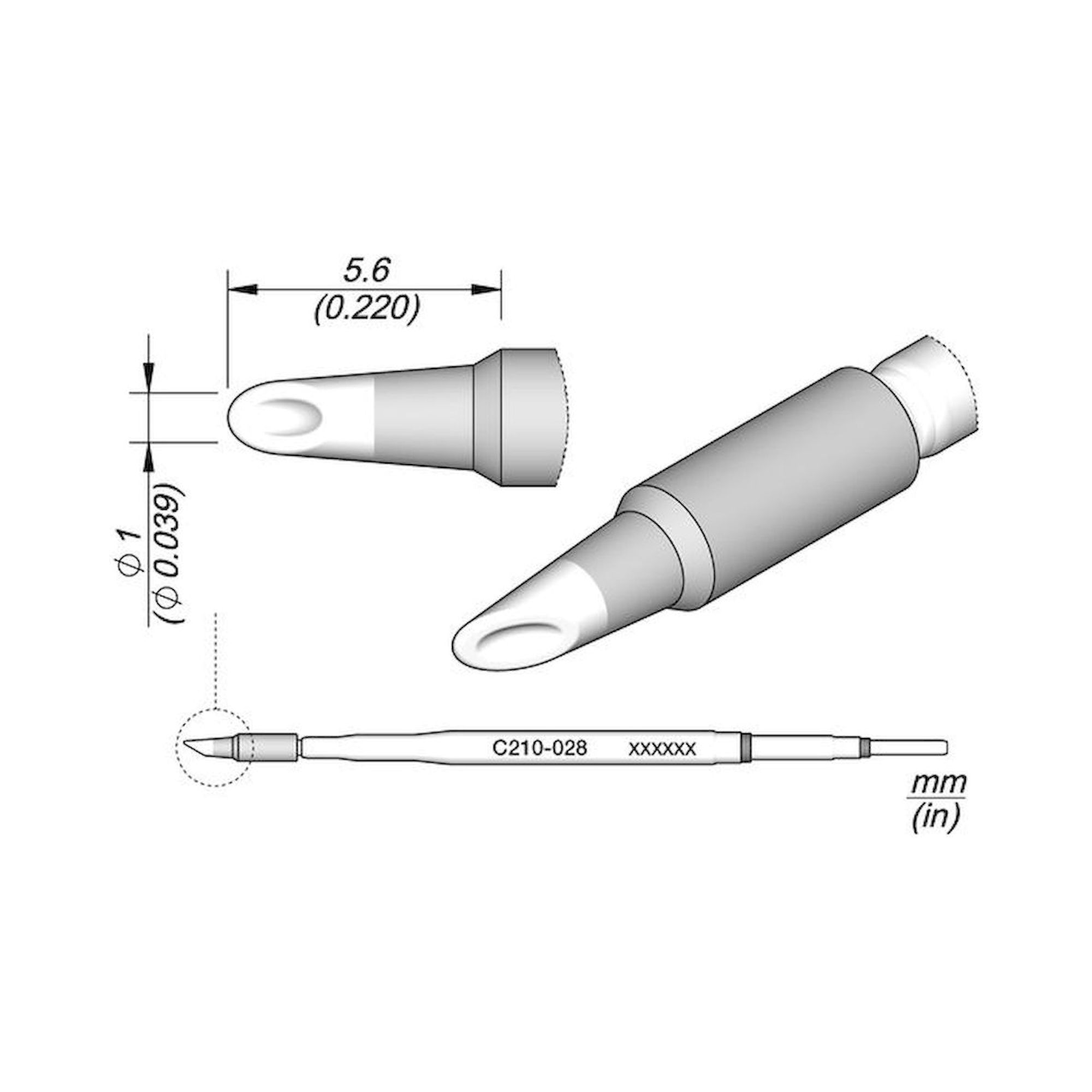

Hohlkehle	C210028	Rundes Bauteil, Durchkontaktierung

⚙ Kompatibilität T210-A / T210-NA - ausschließlich für die beiden T210-Handstückvarianten, formschlüssiger Sitz

✓ 33 Varianten - von spitz gerade bis Sonderform für nahezu alle manuellen Lötaufgaben am SMD- und THT-Bauteile

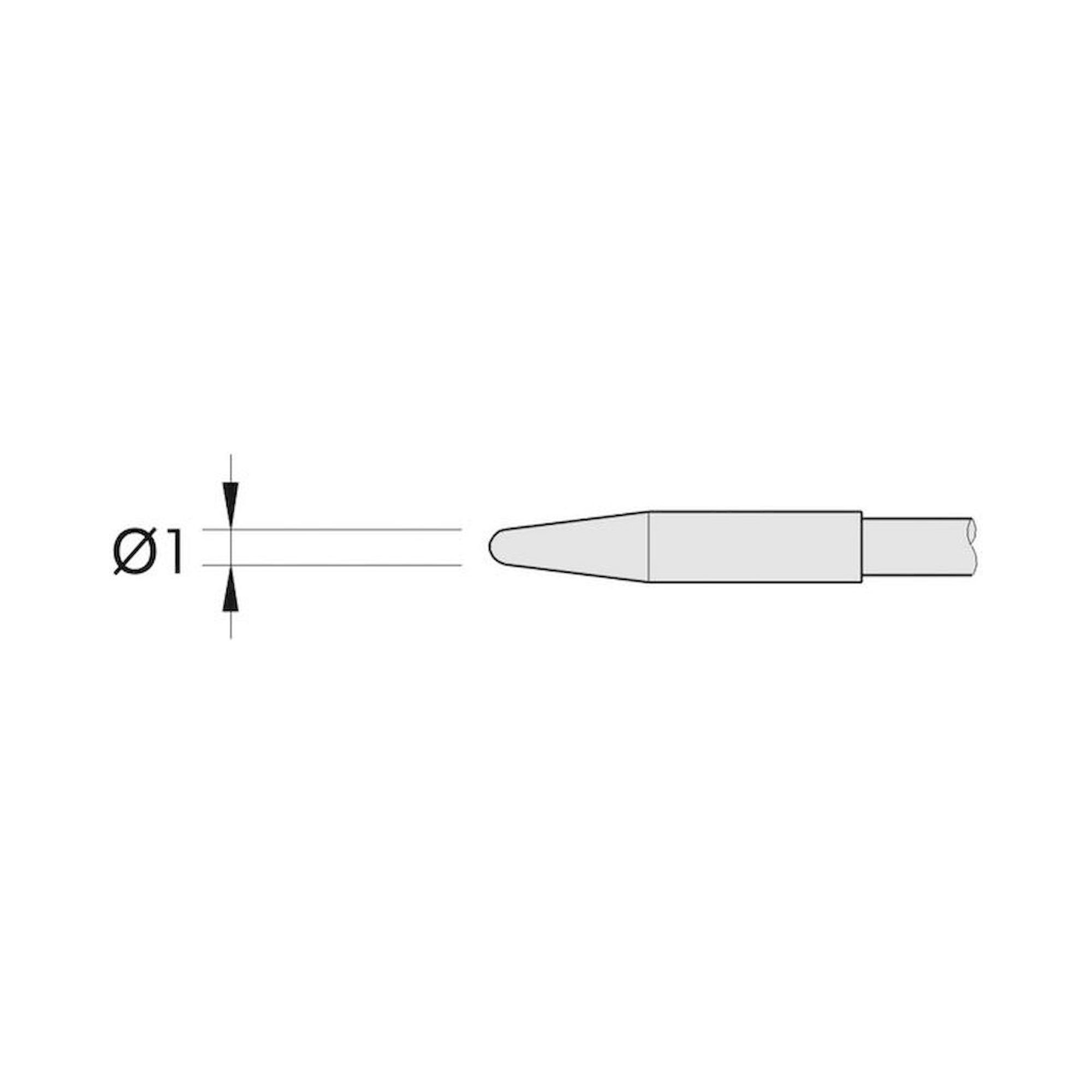

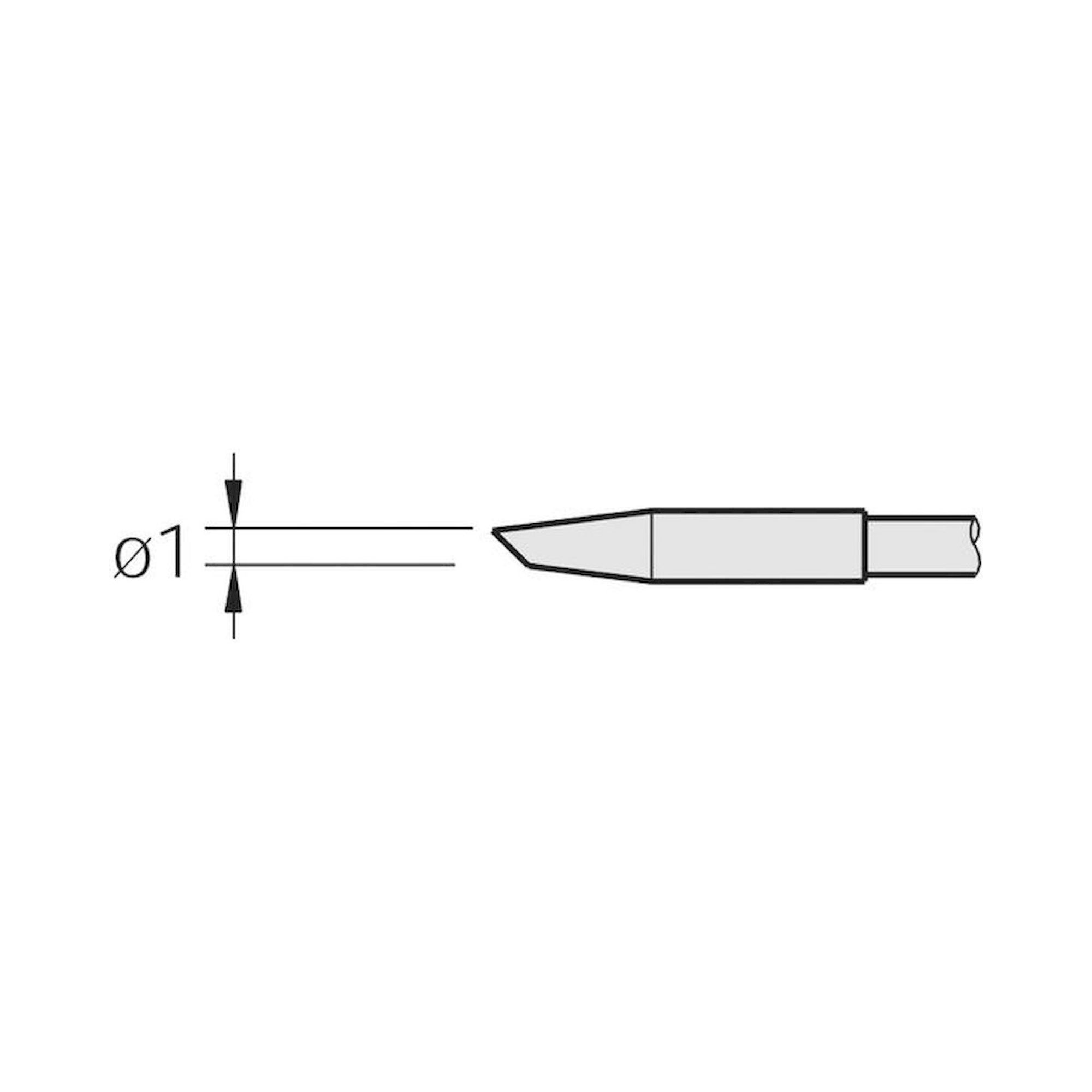

⚡ Rund und abgeschrägt (C210005, C210006) - für runde Pads und abgewinkelten Wärmeübergang

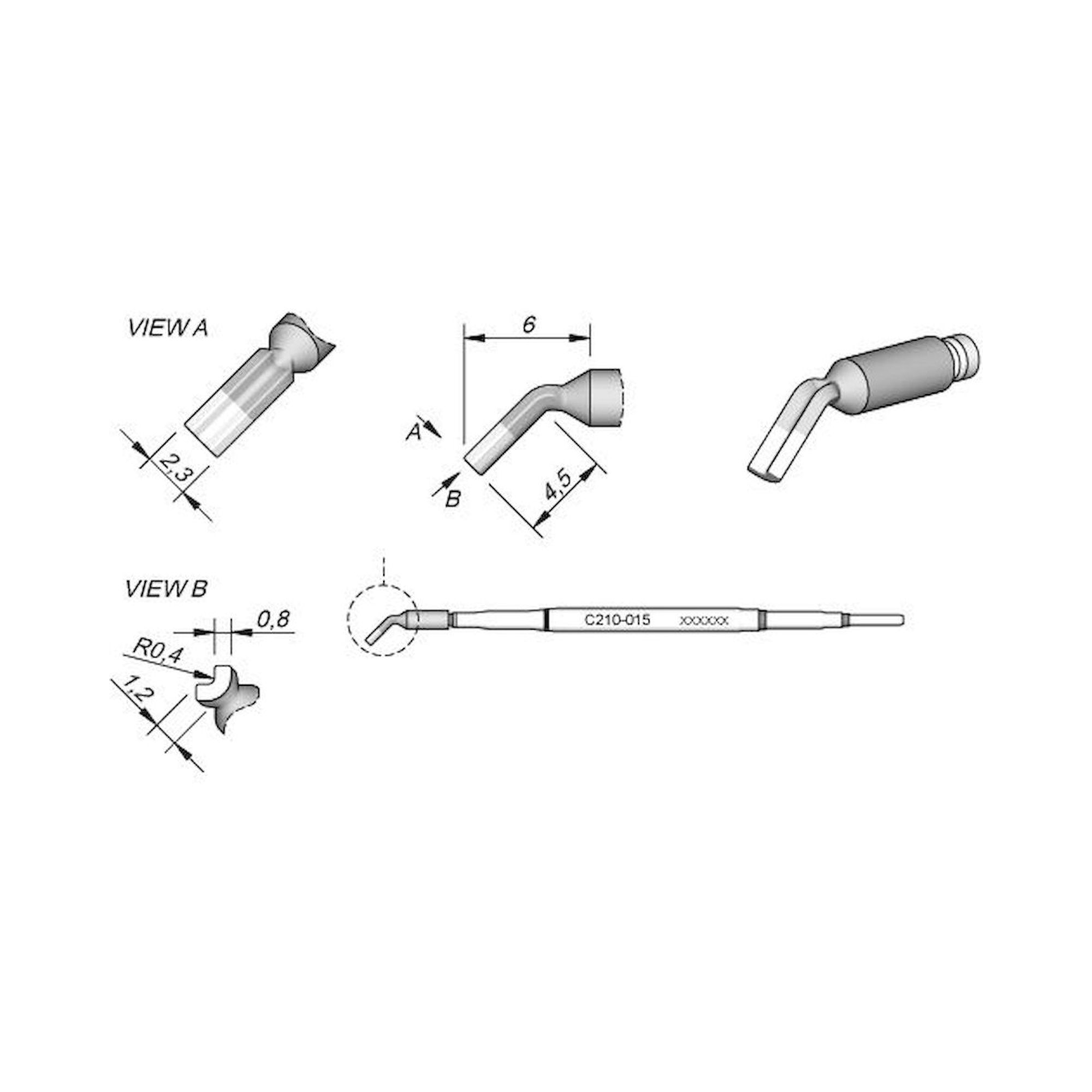

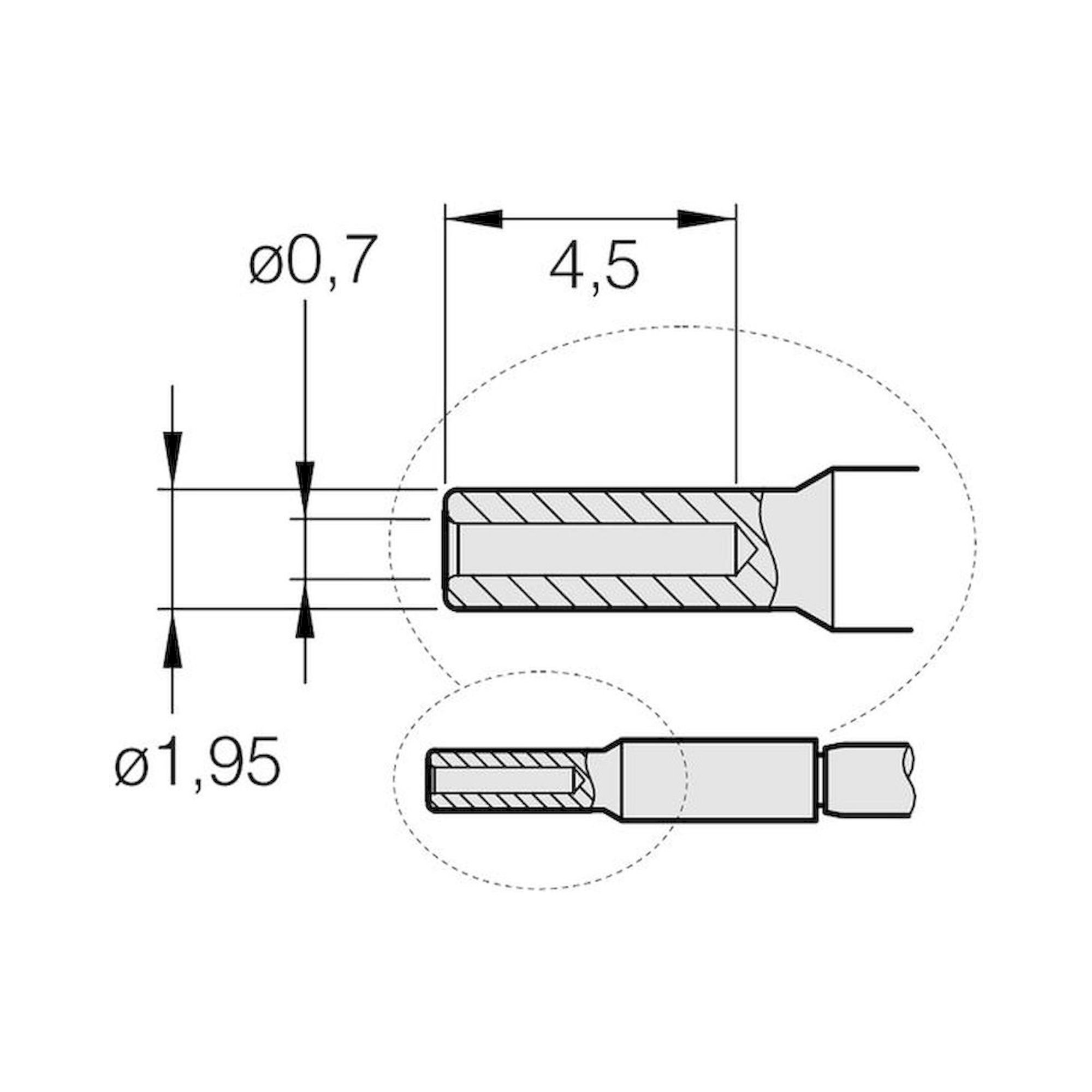

✦ Sonderformen C210015, C210017 - für applikationsspezifische Anforderungen

Typische Einsatzbereiche: Manuelle SMD-Bestückung und THT-Löten mit dem T210-Handstück, Rework und Nacharbeit an Feinpitch-Bauteilen, Lotdepot-Anwendungen sowie Schlepplöten an SOIC- und QFP-Gehäusen mit der klingenförmigen C210018.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Was sind JBC C210 Lötspitzen und für welche industriellen Anwendungen werden sie eingesetzt?

JBC C210 Lötspitzen sind hochpräzise Lötwerkzeuge, die speziell für die Handlötkolben T210-A und T210-NA entwickelt wurden und sich durch optimierte Wärmeübertragung auszeichnen. Diese Spitzen finden Anwendung in der Elektronikfertigung, Reparatur von Leiterplatten, SMD-Bestückung und Prototypenbau, wo höchste Lötpräzision bei temperatursensitiven Bauteilen erforderlich ist. Die Serie umfasst verschiedene Geometrien von kegelförmigen Spitzen mit 0,6 mm Durchmesser bis hin zu spezialisierten Entlötspitzen für professionelle Lötarbeitsplätze in Entwicklung und Produktion.

Welche technischen Auswahlkriterien sind bei JBC C210 Lötspitzen zu beachten?

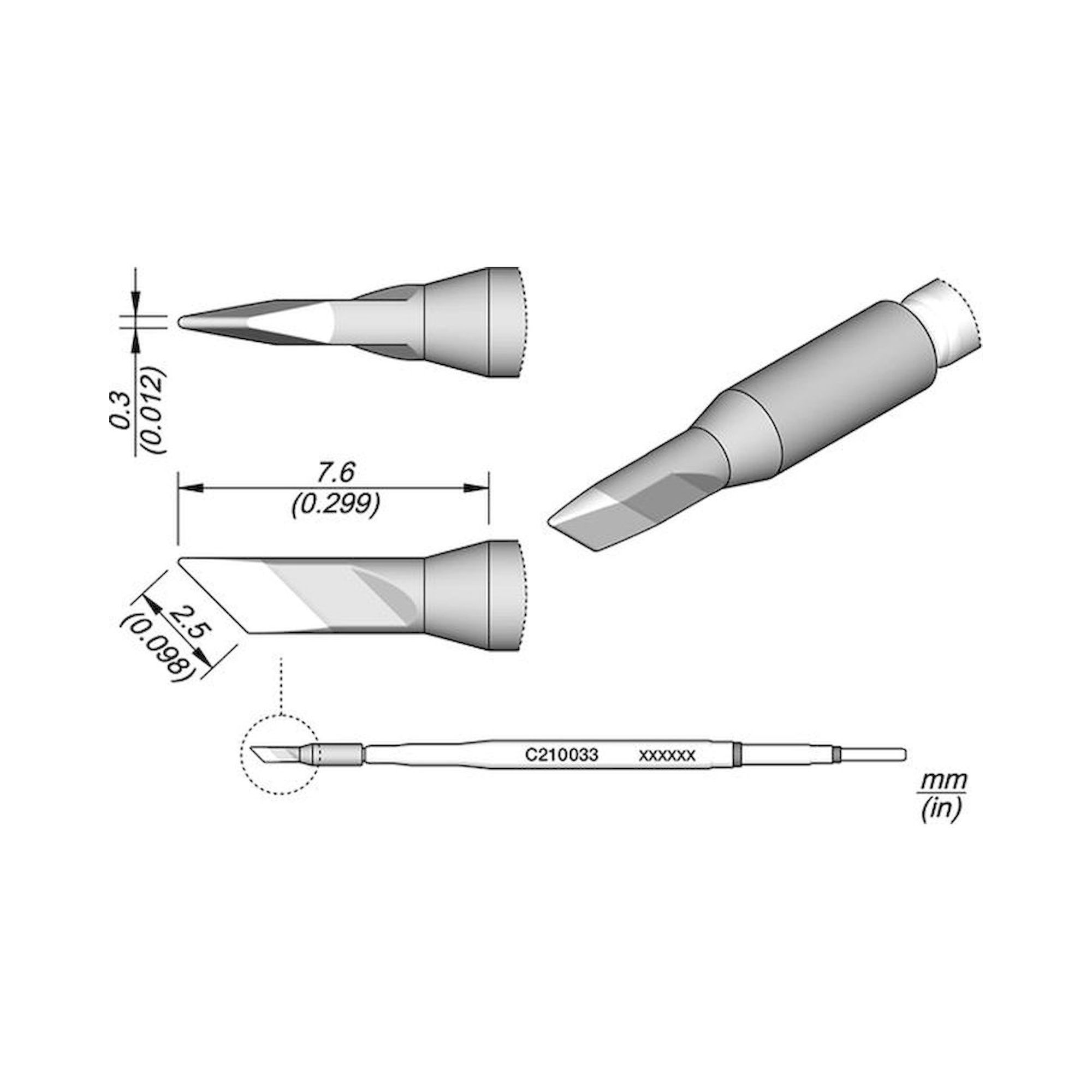

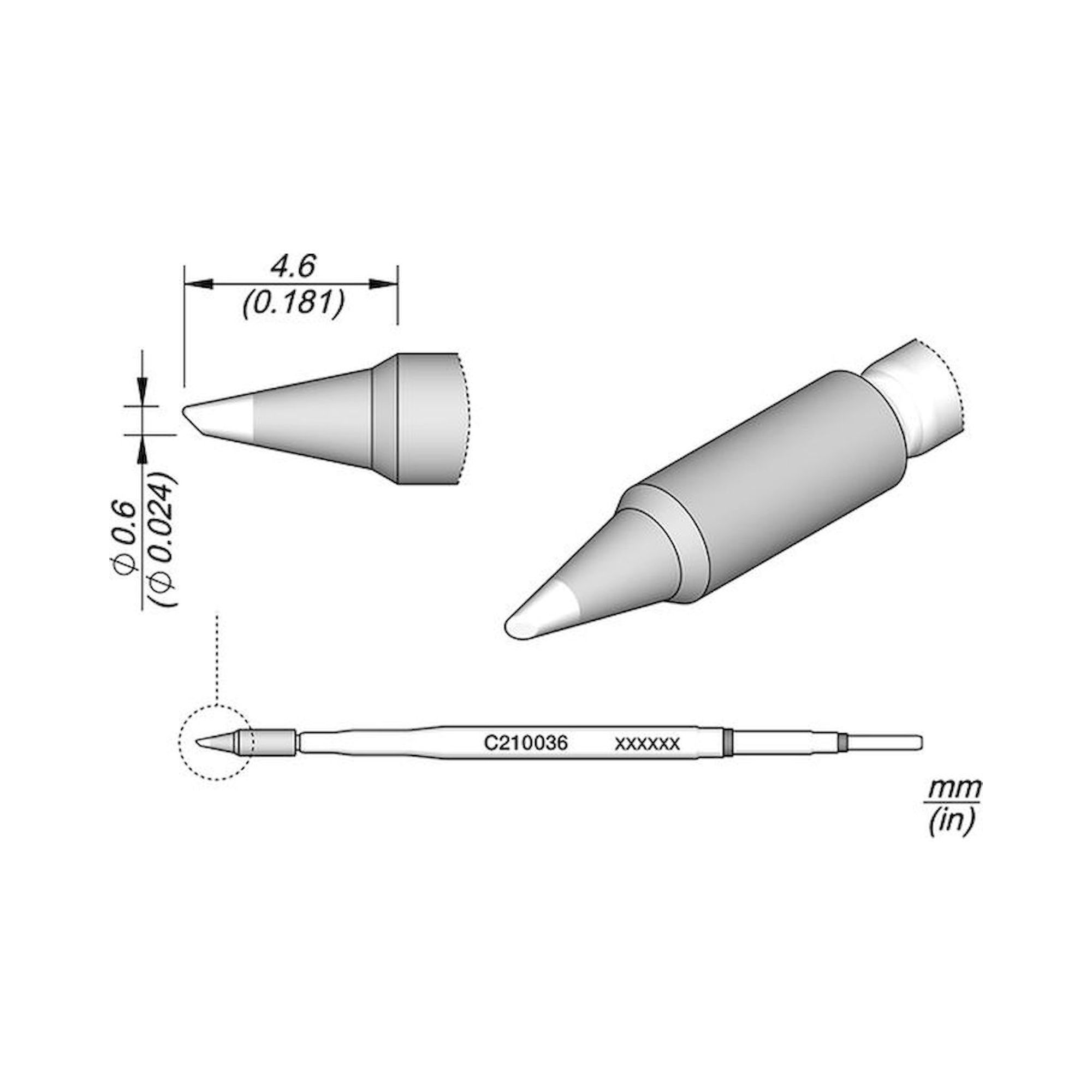

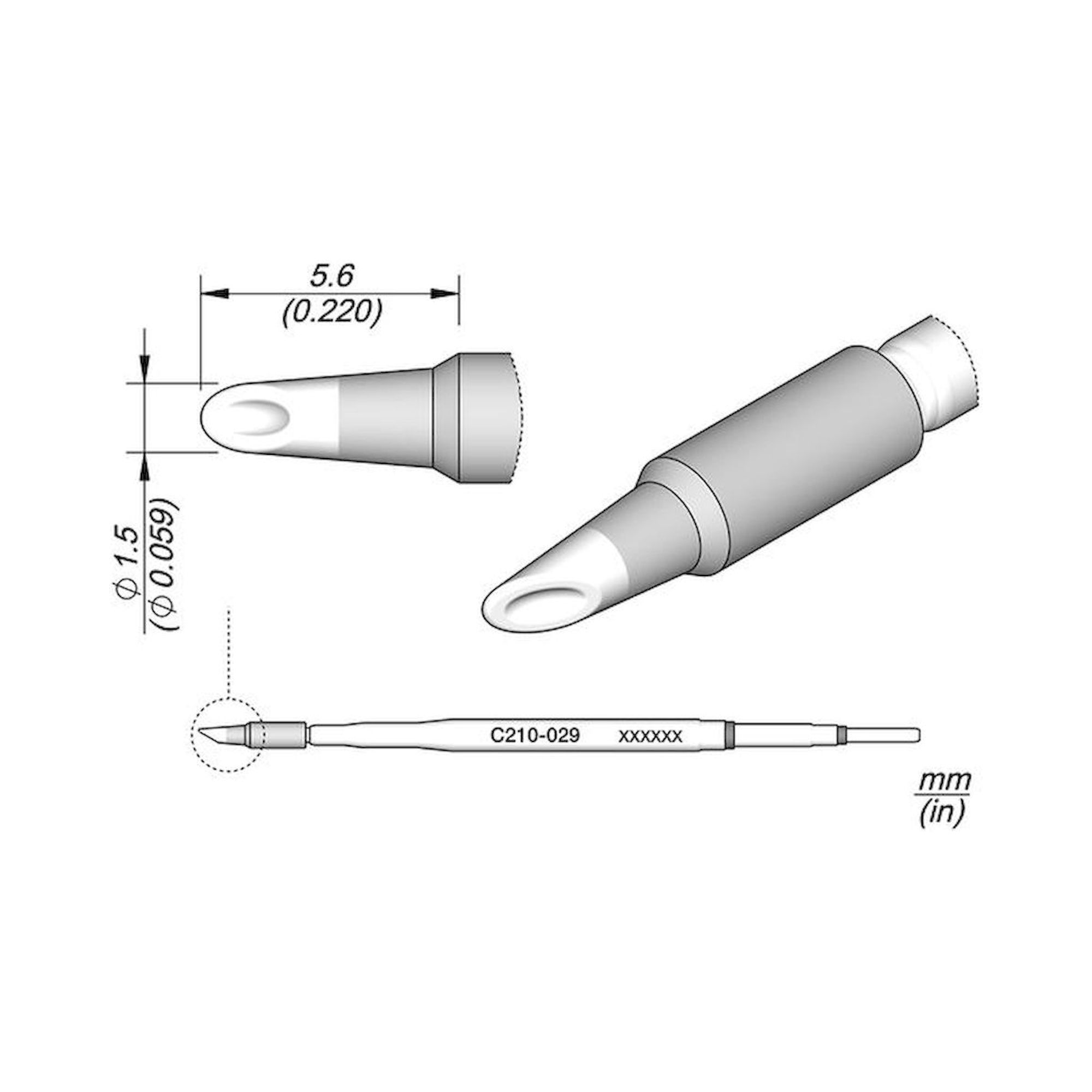

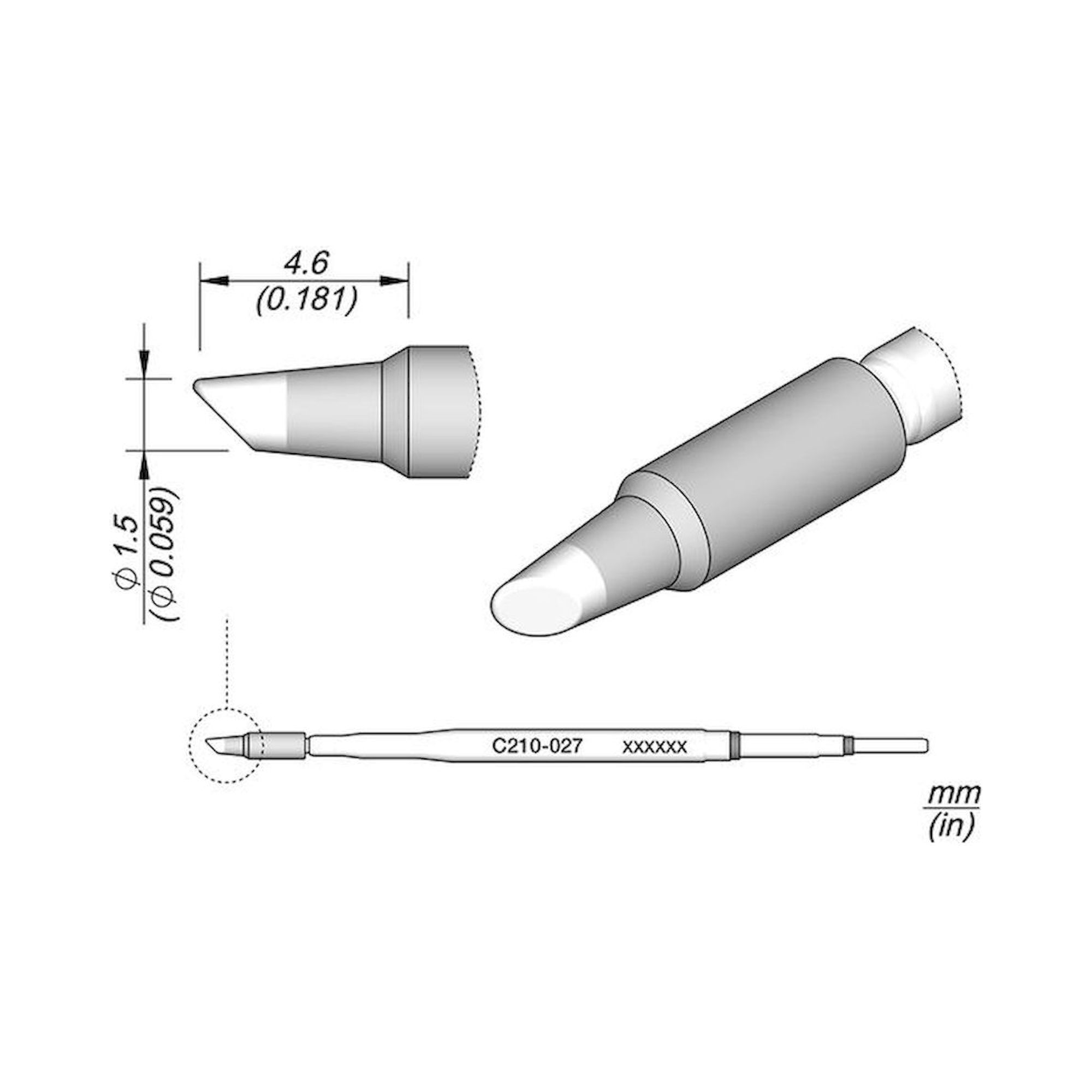

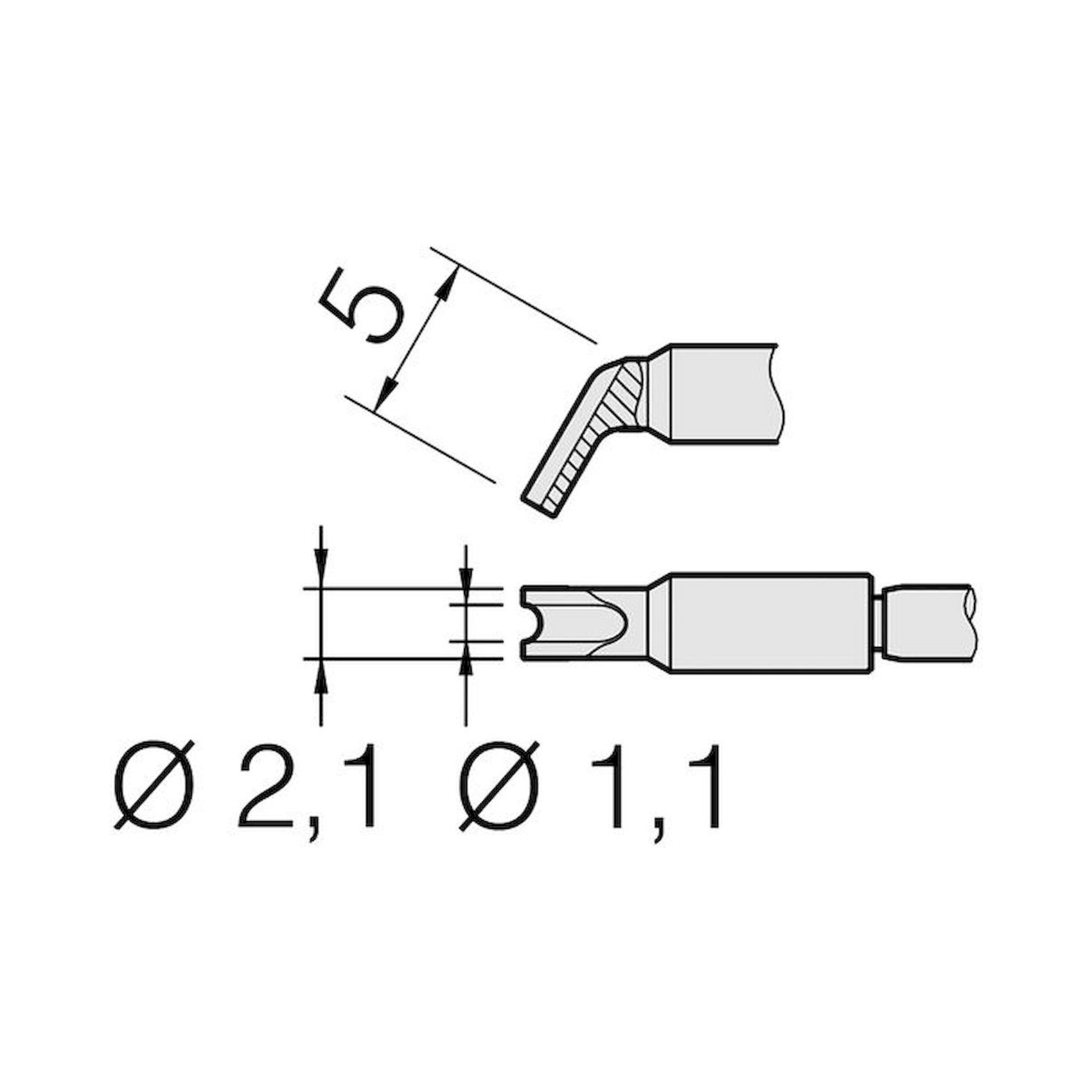

Die Auswahl der C210 Lötspitzen erfolgt primär nach der erforderlichen Spitzengeometrie und den Abmessungen der zu lötenden Verbindung. Kegelförmige Spitzen wie die C210036 mit 0,6 mm Durchmesser eignen sich für Präzisionslötungen an kleinen SMD-Bauteilen, während meißelförmige Varianten wie C210025 und C210027 für größere Lötflächen und Drahtverbindungen optimal sind. Spezielle Ausführungen wie die messerförmige C210033 mit 2,5x0,3 mm Abmessungen oder Hohlkehlenspitzen der Serie C210028 bis C210030 ermöglichen das Löten spezifischer Bauteilformen und Anschlussgeometrien.

Welche Normen und Standards gelten für JBC C210 Lötspitzen in der professionellen Anwendung?

JBC C210 Lötspitzen entsprechen den Anforderungen der DIN EN 61191 für elektronische Baugruppen sowie der IPC-A-610 Klasse 3 für hochzuverlässige elektronische Verbindungen. Die Wärmeübertragungscharakteristik und Temperaturstabilität erfüllen die Vorgaben der DIN EN 61760-1 für Lötprozesse in der Elektronikfertigung. Für ESD-kritische Arbeitsplätze sind die Spitzen nach DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche qualifiziert, wodurch eine sichere Verarbeitung empfindlicher CMOS- und MOSFET-Bauteile gewährleistet wird.

Worin unterscheiden sich die verschiedenen JBC C210 Spitzenvarianten?

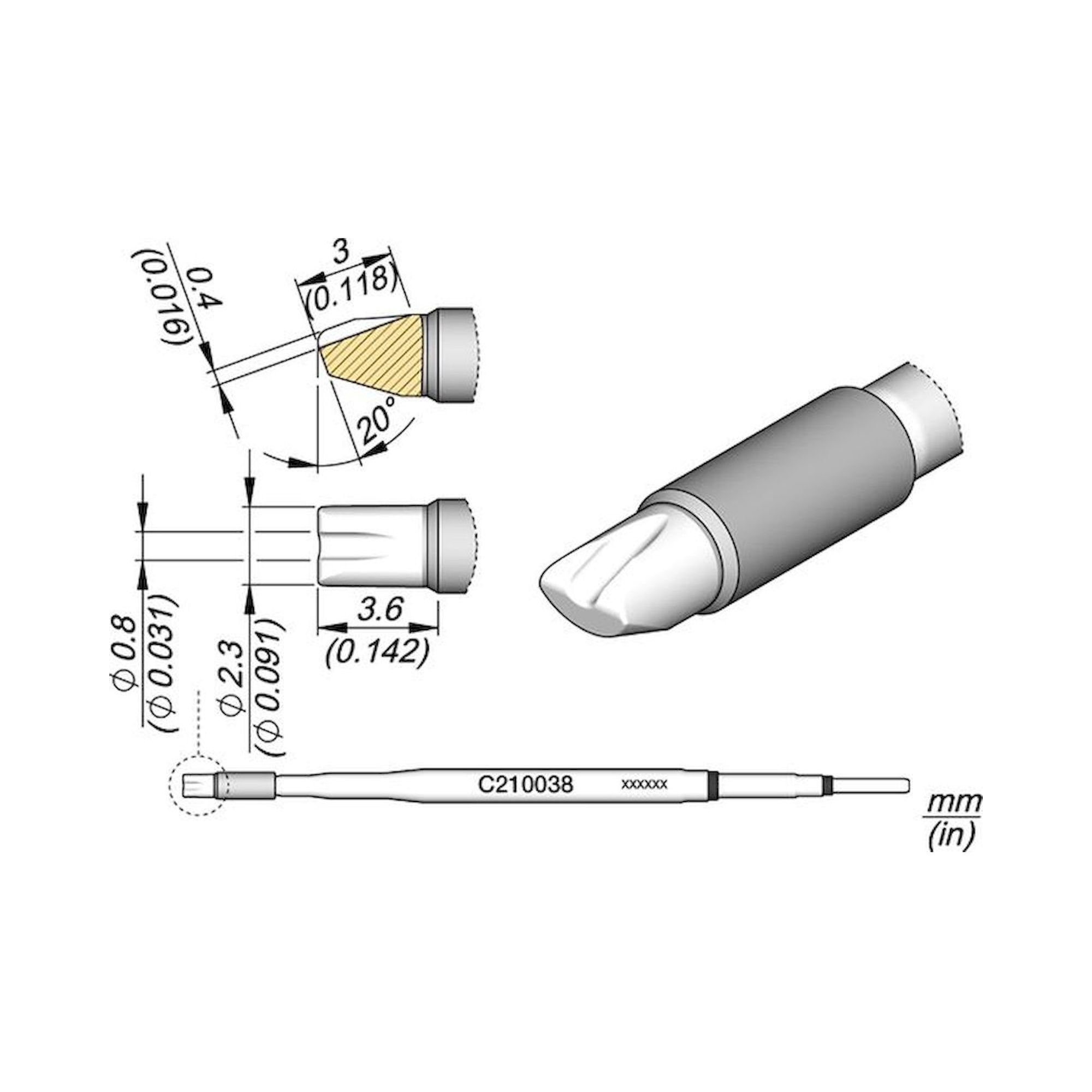

Die C210 Serie differenziert sich hauptsächlich durch Spitzengeometrie und Anwendungszweck, wobei kegelförmige Spitzen wie C210036 mit 0,6 mm Durchmesser für Punktlötungen an kleinen Bauteilen optimiert sind, während Barrel-Spitzen wie C210038 mit 0,8 mm für Drahtverbindungen konzipiert wurden. Meißelförmige Varianten der C210025 und C210027 Serie bieten verschiedene Breiten für flächige Lötverbindungen, während spezialisierte Ausführungen wie die Lotdepotspitze C210012 zum Auftragen größerer Lotmengen dienen. Die C210034 stellt eine Sonderform dar, die ausschließlich zum Entfernen von Beschichtungen und nicht zum Löten verwendet wird.

Welche Installationsanforderungen und Kompatibilität bestehen für JBC C210 Lötspitzen?

JBC C210 Lötspitzen sind ausschließlich mit den Handlötkolben T210-A und T210-NA kompatibel und verwenden das proprietäre JBC Schnellwechselsystem für werkzeuglose Spitzeninstallation. Die elektrische Verbindung erfolgt über das integrierte Heizelementdesign mit automatischer Temperaturregelung, wobei die Spitzen durch einfaches Aufstecken auf den Kolbenschaft montiert werden. Das System erfordert JBC Lötstationen der entsprechenden Serie für optimale Temperaturkontrolle und gewährleistet durch die spezifische Impedanzanpassung eine präzise Wärmeübertragung von der Heizpatrone zur Lötspitze.

Welche Sicherheitseigenschaften und Betriebsparameter weisen JBC C210 Lötspitzen auf?

JBC C210 Lötspitzen arbeiten in einem Temperaturbereich von 200°C bis 450°C bei einer Nennleistung von 80 Watt und gewährleisten durch die integrierte Temperatursensorik eine Regelgenauigkeit von ±1°C. Die antistatische Beschichtung entspricht der Schutzklasse ESD-sicher nach DIN EN 61340 und verhindert elektrostatische Entladungen an empfindlichen Bauteilen. Die Spitzen verfügen über eine verschleißfeste Eisenbeschichtung, die eine gleichmäßige Wärmeverteilung sicherstellt und chemische Beständigkeit gegenüber bleifreien Loten und Flussmitteln nach RoHS-Richtlinie bietet.

Wie erfolgen Wartung und Lebensdauerüberwachung von JBC C210 Lötspitzen?

JBC C210 Lötspitzen erfordern eine tägliche Reinigung mit einem feuchten Schwamm und wöchentliche Aktivierung mit Lötspitzenaktivator zur Erhaltung der Benetzungseigenschaften. Die durchschnittliche Lebensdauer beträgt 200 bis 500 Betriebsstunden je nach Anwendungsintensität und verwendeten Lotlegierungen, wobei eine Inspektion der Spitzengeometrie alle 50 Betriebsstunden empfohlen wird. Ein Austausch ist erforderlich, wenn die ursprüngliche Form um mehr als 0,1 mm abweicht oder die Verzinnung nicht mehr gleichmäßig haftet, da dies die Lötqualität und Temperaturübertragung beeinträchtigt.
