Lötspitzen

Lötspitzen C245 für T245

Mit 117 Varianten bildet die C245-Baureihe das breiteste Lötspitzensortiment für den JBC T245-Lötkolben. Konische Spitzen decken Durchmesser von 0,3 mm (C245030) bis 3,5 mm (C245256) ab, meißelförmige Spitzen reichen von 1,2x0,7 mm (C245906) bis 4,8x1,5 mm (C245908). Für QFP- und PLCC-Bestückung stehen dedizierte Formen bereit: C245009 (4,5x1,8 mm QFP), C245010 (4,5x1,8 mm PLCC). Schlepplöt-Spitzen für die Serien C245651 und C245654 ermöglichen das gleichzeitige Beloten ganzer IC-Beinreihen.

Das Sortiment gliedert sich in Standard-C245-Spitzen und Spezialspitzen (Kategorie 17789). Gewinkelte Varianten wie C245029 (D: 0,4 mm) und C245259 (D: 1,5 mm) sind für beengte Bauteillagen ausgelegt. Mehrere Spitzen tragen den Suffixcode 800 (z.B. C245806, C245808), der auf eine Oberflächenveredelung für erhöhte Benetzung hinweist.

123 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Lötspitzen C245 für T245 richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Überblick ausgewählter C245-Spitzenformen

Form	Beispielreferenz	Abmessung	Einsatz
Konisch	C245030 / C245036	D: 0,3 / 0,5 mm	SMD, Feinpitch

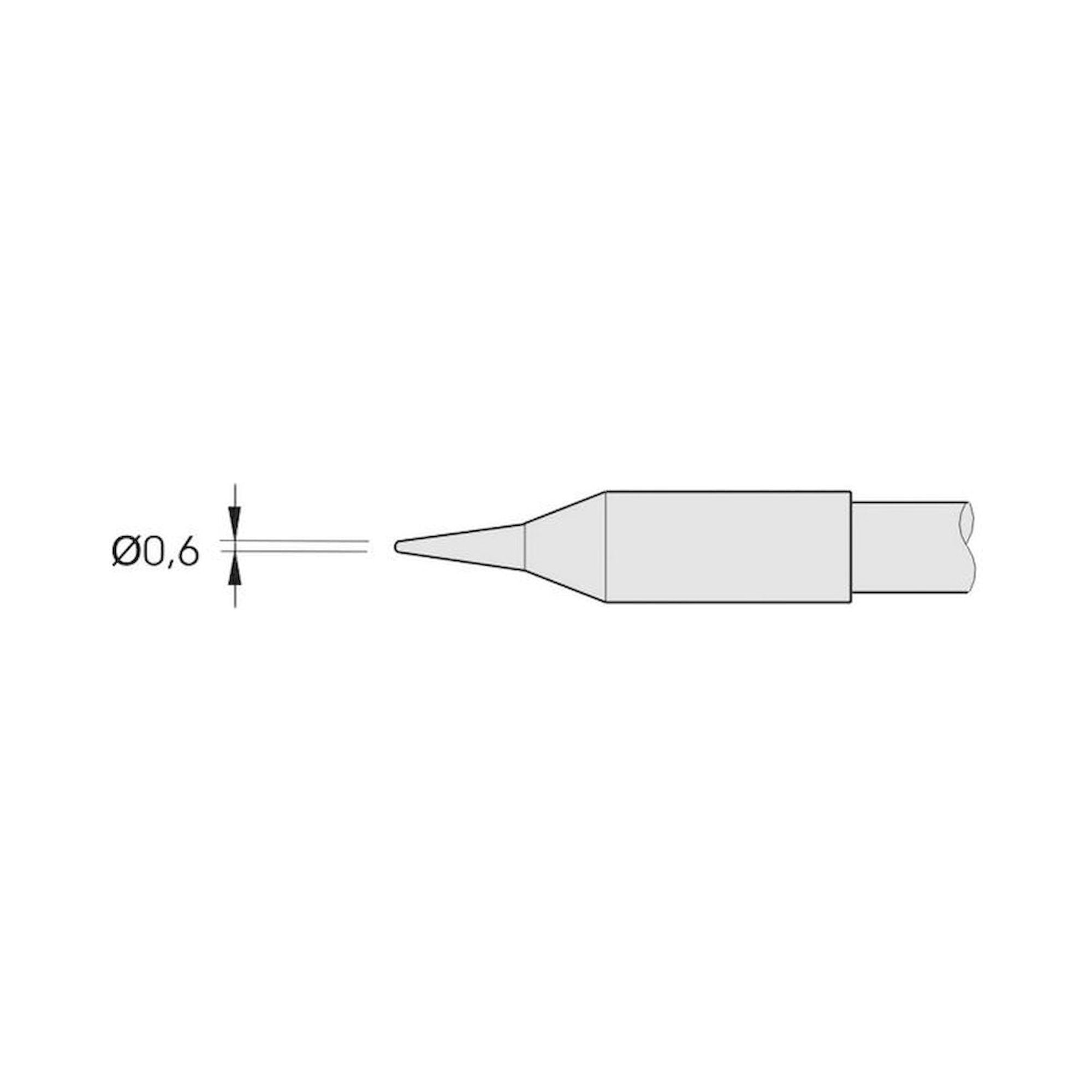

Konisch	C245001 / C245201	D: 0,6 mm	THT, allgemein
Konisch abgeschrägt	C245256	D: 3,5 mm	Große Pads, Leistungsanschlüsse
Meißel	C245906 / C245806	1,2x0,7 mm	Padlöten SMD
Meißel	C245908 / C245808	4,8x1,5 mm	Leistungspads
Meißel	C245911	3,2x1,2 mm	Mittlere Pads
QFP	C245009	4,5x1,8 mm	QFP-Bestückung
PLCC	C245010	4,5x1,8 mm	PLCC-Bestückung
Schlepplöten	C245651 / C245654	1,25 mm / 0,75 mm	IC-Beinreihen, SOIC, QFP

Technische Merkmale

⚙ Kompatibilität T245 - alle C245-Spitzen passen ausschließlich in das T245-Handstück, formschlüssiger Wechsel

✓ 117 Varianten - breitestes Sortiment der JBC C-Serien, von Ultrafeinstspitz bis Großflächenmeißel

⚡ 800er-Veredelungsserie - C245806, C245808, C245944 u.a. mit verstärkter Benetzungsbeschichtung

↕ Gewinkelte Varianten - C245029, C245034, C245234, C245259, C245260 für eingeschränkte Zugänglichkeit

✦ Schlepplöt-Spitzen C245651/C245654 - 1,25 mm und 0,75 mm für Reihenlöten ganzer IC-Beinreihen

Typische Einsatzbereiche

Typische Einsatzbereiche: SMD-Handlöten vom Feinpitch (0,3 mm konisch) bis zu Leistungsanschlüssen (4,8x1,5 mm Meißel), QFP- und PLCC-Bestückung mit Formspitzen, Schlepplöten an SOIC- und QFP-Gehäusen, THT-Löten und Rework in Fertigung sowie Labor- und Serviceumgebungen mit dem T245-Handstück.

FAQ

Häufige Fragen zu Lötspitzen C245 für T245

Was sind JBC C245 Lötspitzen und für welche industriellen Anwendungen werden sie eingesetzt?

JBC C245 Lötspitzen sind hochpräzise Lötspitzen speziell für den T245 Lötkolben, die in der professionellen Elektronikfertigung und Reparatur von SMD-Bauteilen, QFP-Gehäusen und PLCC-Komponenten eingesetzt werden. Diese Spitzen ermöglichen präzise Lötarbeiten an temperatursensitiven Elektronikbauteilen in Branchen wie Telekommunikation, Automobilelektronik, Medizintechnik und Luft- und Raumfahrt. Die C245-Serie bietet spezialisierte Geometrien für unterschiedlichste Lötaufgaben von feinen 1mm konischen Spitzen bis hin zu 40mm breiten Klingenformen für Massenlötungen.

Welche technischen Kriterien sind bei der Auswahl von JBC C245 Lötspitzen entscheidend?

Die Auswahl der optimalen JBC C245 Lötspitze erfolgt primär anhand der Spitzengeometrie und Kontaktfläche entsprechend der zu lötenden Bauteilgröße. Konische Spitzen wie C245119 mit 1mm Durchmesser eignen sich für Präzisionslötungen, während klingenförmige Varianten von 4,5mm bis 40mm Breite (C245799 bis C245792) für unterschiedliche Pad-Größen optimiert sind. Spezielle QFP-Spitzen wie C245344 für 26x26mm oder C245352 für 15,4x15,4mm Gehäuse ermöglichen sichere Entlötung ohne Beschädigung benachbarter Bauteile. Die Teflonbeschichtung bei bestimmten Modellen verhindert Flussmittelanhaftung und verlängert die Standzeit erheblich.

Welche Normen und Zertifizierungen gelten für JBC C245 Lötspitzen in industriellen Anwendungen?

JBC C245 Lötspitzen erfüllen die Anforderungen der DIN EN 61340-5-1 für ESD-gerechte Arbeitsplätze und sind nach IPC-J-STD-001 für elektronische Lötprozesse qualifiziert. Die temperaturstabilen Spitzenmaterialien entsprechen den Vorgaben der DIN EN 60335 für thermische Belastbarkeit und gewährleisten reproduzierbare Lötergebnisse gemäß IPC-A-610 Qualitätsstandards. Spezielle Chromoberflächen-Spitzen wie C245163 für Kunststoffnieten erfüllen zusätzlich materialspezifische Normen für thermoplastische Verbindungen und bieten erhöhte Korrosionsbeständigkeit nach DIN EN ISO 6988.

Worin unterscheiden sich die verschiedenen JBC C245 Spitzenvarianten und ihre Einsatzgebiete?

Die JBC C245-Serie umfasst konische Spitzen für Punktlötungen (C245119 mit 1mm), klingenförmige Spitzen in Breiten von 4,5mm bis 40mm für unterschiedliche Leiterbahnbreiten und spezielle QFP/PLCC-Spitzen für IC-Gehäuse. Wärmeschutzspitzen wie C245688 mit 3,2mm Durchmesser minimieren thermische Belastung temperatursensibler Bauteile, während messerförmige Varianten wie C245955 (13x0,5mm) präzise Schnitte in Lötverbindungen ermöglichen. Lötbadspitzen wie C245SP01 sind für Wellenlötanlagen optimiert und gewährleisten gleichmäßige Wärmeverteilung bei Serienfertigung elektronischer Baugruppen.

Welche Installationsanforderungen und Systemkompatibilität gelten für JBC C245 Lötspitzen?

JBC C245 Lötspitzen sind ausschließlich mit dem T245 Lötkolben kompatibel und verwenden ein proprietäres Schnellwechselsystem ohne Werkzeugbedarf für sekundenschnellen Spitzenwechsel. Die Installation erfolgt durch einfaches Einsetzen bis zum hörbaren Einrasten, wobei die integrierte Temperaturkalibrierung automatisch erkannt wird. Das System erfordert eine JBC Lötstation mit digitaler Temperaturregelung und gewährleistet optimale Wärmeübertragung durch die patentierte Heizertechnologie. ESD-konforme Handhabung ist durch antistatische Verpackung und berührungslose Montage ohne Kontaminationsrisiko sichergestellt.

Welche Sicherheitseigenschaften und Betriebstemperaturbereiche kennzeichnen JBC C245 Lötspitzen?

JBC C245 Lötspitzen arbeiten sicher in einem Temperaturbereich von 200°C bis 450°C mit digitaler Präzisionsregelung ±1°C und bieten Überhitzungsschutz durch integrierte Thermistoren. Die Spitzen erfüllen Schutzklasse IP20 gegen Festkörper ab 12mm und sind für den Dauerbetrieb in industriellen Umgebungen bis 40°C Umgebungstemperatur ausgelegt. Teflonbeschichtete Varianten wie C245119 gewährleisten zusätzliche Arbeitssicherheit durch reduzierte Flussmittelanhaftung und vermeiden gesundheitsschädliche Dämpfe. Die ergonomische Konstruktion minimiert Handbelastung bei längeren Lötarbeiten und entspricht arbeitsmedizinischen Vorgaben für Bildschirmarbeitsplätze.

Welche Wartungsintervalle und Standzeiten gelten für JBC C245 Lötspitzen in der Praxis?

JBC C245 Lötspitzen erreichen bei ordnungsgemäßer Nutzung Standzeiten von 3-6 Monaten bei 8-stündigem Tagesbetrieb, abhängig von Arbeitstemperatur und verwendeten Flussmitteln. Die tägliche Wartung umfasst Spitzenreinigung mit feuchtem Schwamm und Verzinnung zum Korrosionsschutz, während wöchentlich eine Inspektion auf Verschleiß und Oxidation erfolgen sollte. Teflonbeschichtete Spitzen erfordern schonende Reinigung ohne abrasive Mittel zur Beschichtungserhaltung und zeigen deutlich verlängerte Nutzungsdauer. Ein Spitzenwechsel ist bei sichtbarer Erosion, ungleichmäßiger Wärmeverteilung oder Temperaturdrift über 10°C zwingend erforderlich zur Aufrechterhaltung der Lötqualität.
