Formwerkzeug Mittelanschluss vorgesetzt mit Lock-in an 3 Anschlüssen TO220 - Iteco 132300

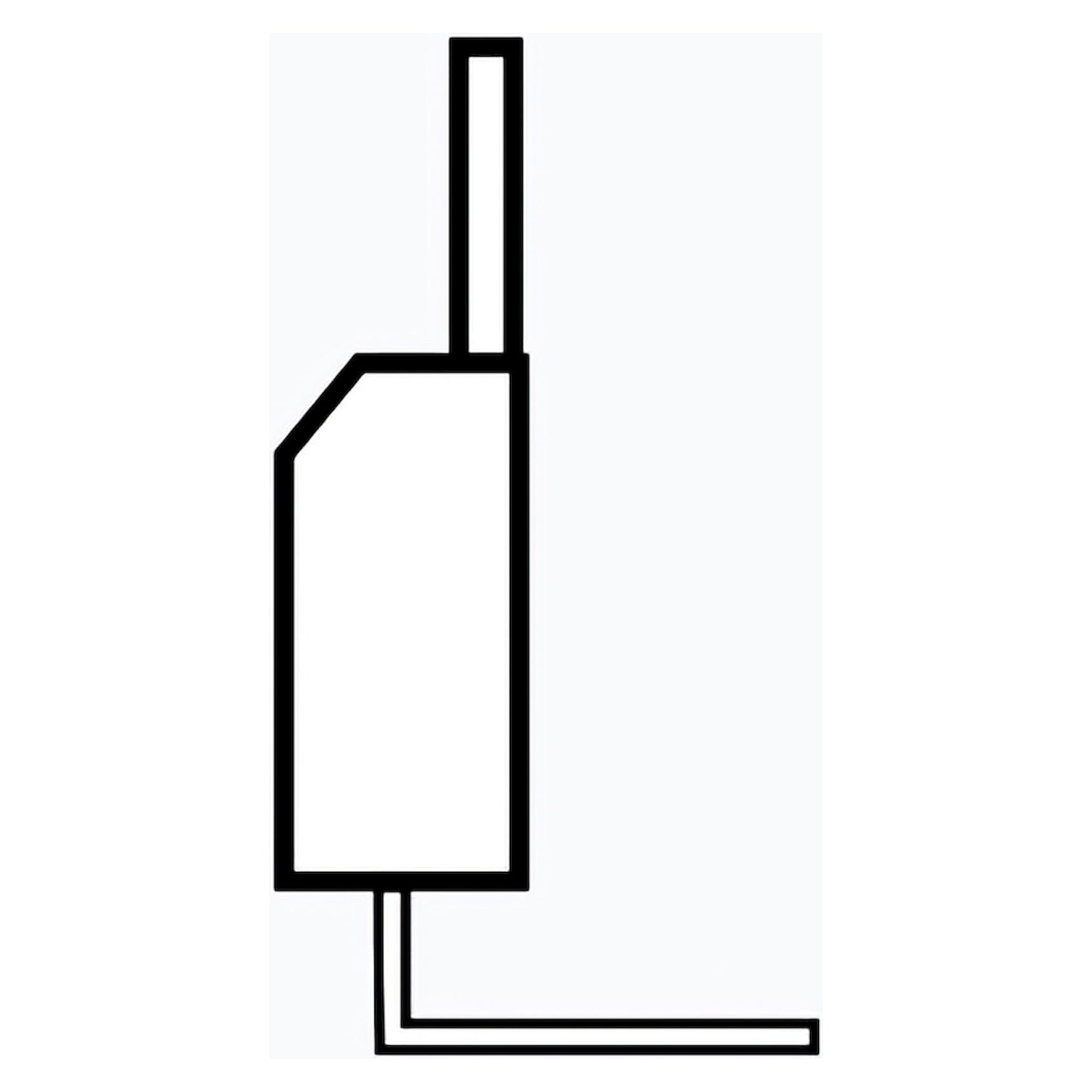

Wenn ein TO220 auch ohne Verschraubung sicher stehen muss, reicht eine einzelne Schlaufe nicht aus. Dieser Werkzeugsatz formt am Supercut/TOCF den versetzten Mittelanschluss und zusätzlich an jedem der drei Anschlüsse eine Schlaufe, die sich in der jeweiligen Bohrung verhakt.

Merkmale im Betrieb

• Sicherung an allen drei Anschlüssen - die Last verteilt sich, das Bauteil kippt beim Transport der bestückten Leiterplatte nicht.
• Einheitliche Bauteilhöhe - da alle drei Schlaufen gleich hoch geformt sind, sitzt das Gehäuse plan und ohne Neigung.
• Versetzter Mittelanschluss inklusive - Versatz und Schlaufen entstehen in derselben Matrize.
• Entlastung der Lötstellen - die mechanische Verankerung nimmt Kräfte auf, die sonst allein am Lot hängen.
• Bis zu 3000 Stück pro Stunde - trotz der aufwendigsten Umformung dieser Reihe bleibt der Maschinentakt erhalten.

Technische Daten

Einsatzfälle

Baugruppen ohne Kühlkörperverschraubung, bei denen der Transistor allein über die Anschlüsse gehalten wird, sowie Geräte mit Stoß- und Vibrationsbelastung wie Antriebs- und Fahrzeugelektronik.

Kompatibilität und Lieferumfang

Das Werkzeug arbeitet ausschließlich im Automaten Supercut/TOCF, den Iteco unter den Nummern 7915.176 und 7915.177 in der 115-V- und der 230-V-Ausführung anbietet. Die Maschine wird ohne Werkzeuge geliefert, jede Umformung verlangt ihr eigenes Werkzeug. Für jede Gehäusebauform kommen zusätzlich das passende Spannstück und die passende Magazinaufnahme hinzu. Geliefert wird ein Werkzeugsatz. Hergestellt in Italien.
