Formwerkzeug Mittelanschluss vorgesetzt mit Lock-in TO220 für Supercut/TOCF - Iteco 132200

Bauteile, die vor dem Löten verrutschen, kosten Ausschuss. Dieser Werkzeugsatz versetzt am Supercut/TOCF nicht nur den Mittelanschluss des TO220, sondern formt in den Anschluss eine Schlaufe ein, die sich in der Bohrung verhakt und das Gehäuse in Position hält.

Merkmale im Betrieb

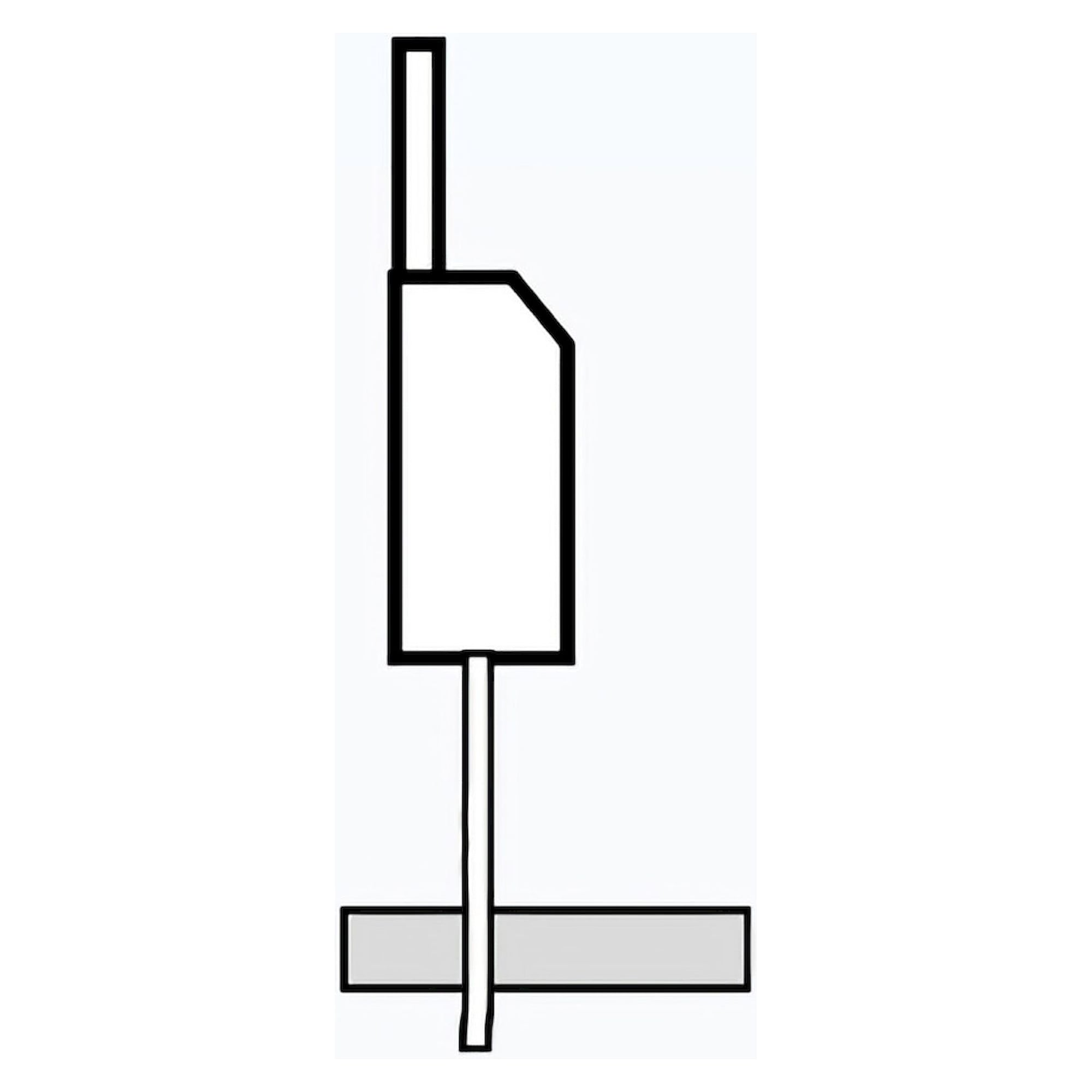

• Schlaufe als mechanische Sicherung - der Anschluss klemmt in der Bohrung, das Bauteil kann beim Wenden der Leiterplatte nicht herausfallen.
• Versetzter Mittelanschluss - passend zu Layouts, deren mittleres Pad aus der Reihe gerückt ist.
• Definierter Abstand zur Platine - die eingeformte Schlaufe legt fest, wie tief das Gehäuse einsinkt.
• Beide Umformungen in einem Takt - Versatz und Schlaufe entstehen gemeinsam mit dem Schnitt.
• Bis zu 3000 Stück pro Stunde - die Maschine hält ihre Leistung auch bei zweistufiger Umformung.

Technische Daten

Einsatzfälle

Wellenlötprozesse, bei denen die bestückte Leiterplatte vor dem Löten gewendet oder transportiert wird, sowie Baugruppen mit Vibrationsbelastung, bei denen das Gehäuse bis zum Verschrauben in Position bleiben muss.

Kompatibilität und Lieferumfang

Das Werkzeug arbeitet ausschließlich im Automaten Supercut/TOCF, den Iteco unter den Nummern 7915.176 und 7915.177 in der 115-V- und der 230-V-Ausführung anbietet. Die Maschine wird ohne Werkzeuge geliefert, jede Umformung verlangt ihr eigenes Werkzeug. Für jede Gehäusebauform kommen zusätzlich das passende Spannstück und die passende Magazinaufnahme hinzu. Geliefert wird ein Werkzeugsatz. Hergestellt in Italien.
