Formwerkzeug Mittelanschluss 2,5 mm vorgesetzt TO220 für Supercut/TOCF - Iteco 132100

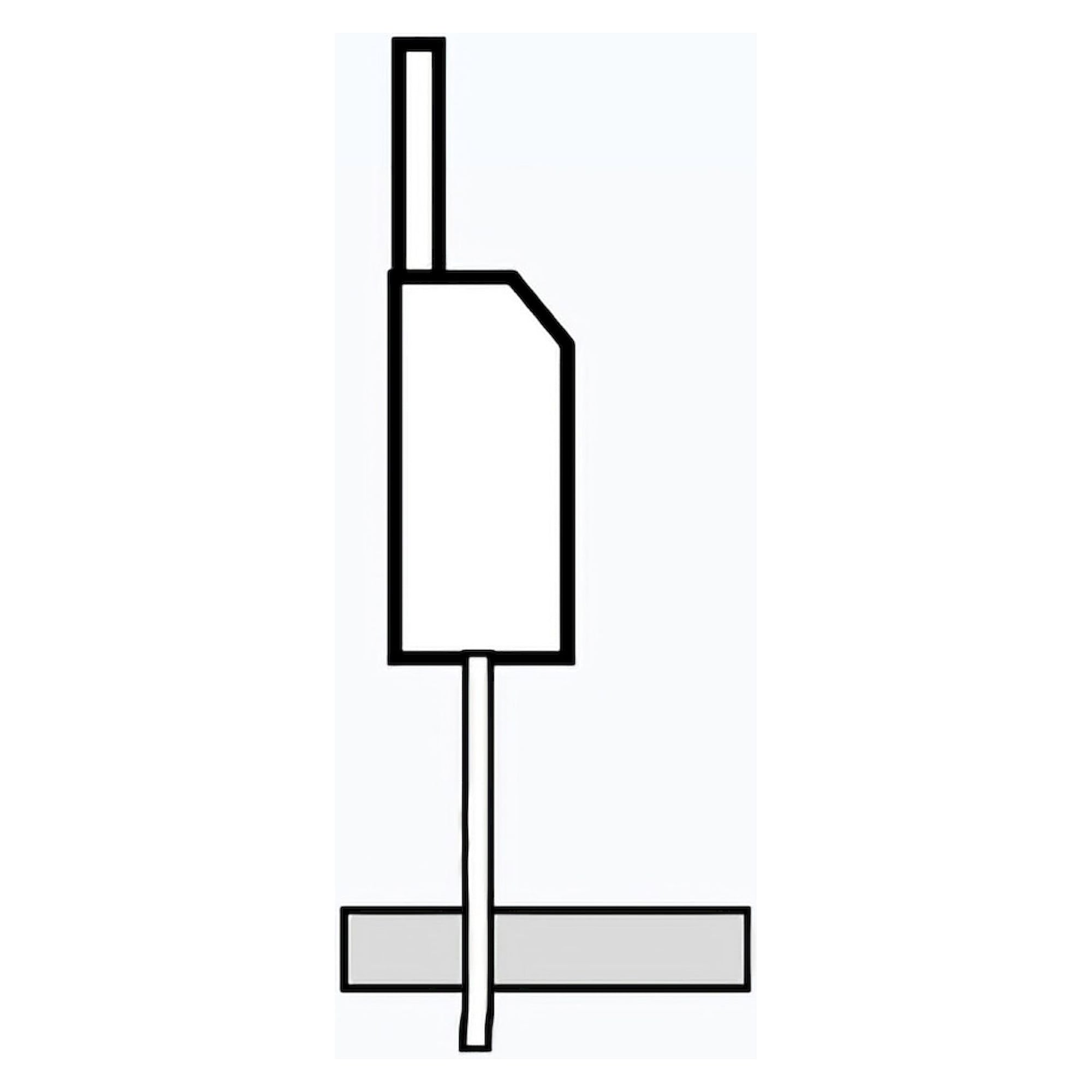

Viele Leiterplatten sehen für TO220-Bauteile kein durchgehend fluchtendes Bohrbild vor, sondern setzen den mittleren Anschluss um 2,5 mm nach vorn. Dieser Werkzeugsatz erzeugt genau diesen Versatz am Supercut/TOCF, ohne dass der Anschluss von Hand nachgebogen werden muss.

Merkmale im Betrieb

• Definierter Versatz von 2,5 mm - der Katalogwert wird formgebunden erzeugt und wiederholt sich über die ganze Serie.
• Größerer Abstand zwischen den Anschlüssen - der versetzte Mittelanschluss vergrößert die Kriechstrecke zu den beiden äußeren Beinchen.
• Schneiden und Versetzen in einem Takt - das Bauteil kommt fertig geformt aus der Maschine.
• Klemmung nah am Gehäuse - der pneumatische Drahthalter stützt den Anschluss beim Umformen und verhindert Zug auf den Bauteilkörper.
• Bis zu 3000 Stück pro Stunde - der Versatz kostet keine Taktzeit.

Technische Daten

Einsatzfälle

Bestückung von Spannungsreglern und Leistungstransistoren auf Standardlayouts mit versetztem Mittelpad, außerdem Baugruppen mit erhöhter Spannungsfestigkeit, bei denen ein größerer Abstand zwischen den Anschlüssen gefordert ist.

Kompatibilität und Lieferumfang

Das Werkzeug arbeitet ausschließlich im Automaten Supercut/TOCF, den Iteco unter den Nummern 7915.176 und 7915.177 in der 115-V- und der 230-V-Ausführung anbietet. Die Maschine wird ohne Werkzeuge geliefert, jede Umformung verlangt ihr eigenes Werkzeug. Für jede Gehäusebauform kommen zusätzlich das passende Spannstück und die passende Magazinaufnahme hinzu. Geliefert wird ein Werkzeugsatz. Hergestellt in Italien.
