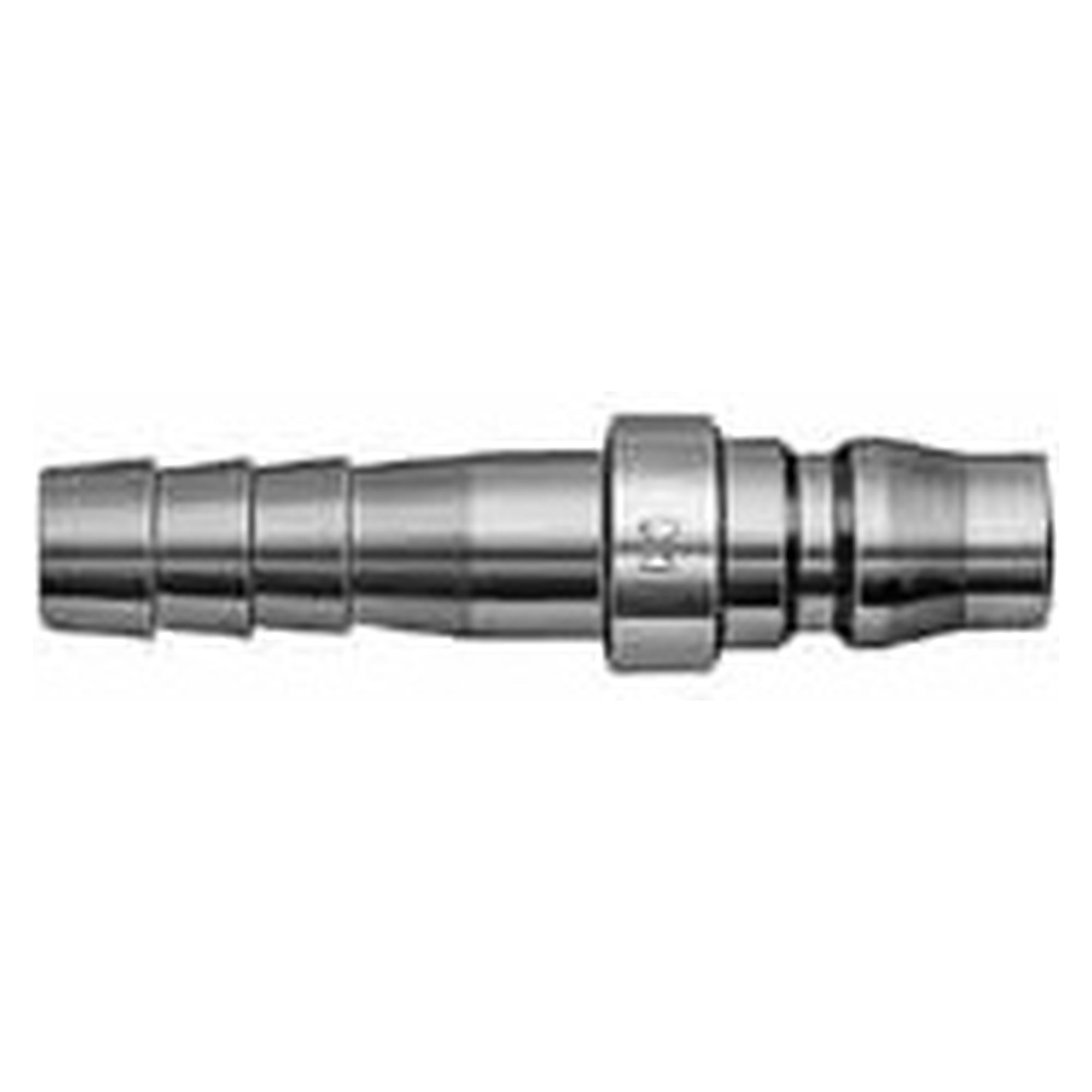

Schnellkupplung Paint Cupla PE-3P-NPS, Edelstahl - Nitto Kohki 349823101

Die Paint Cupla ist für Farb- und Lackleitungen ausgelegt. Die Muffe besteht aus Aluminium und dichtet mit PFA ab, der Stecker ist aus Edelstahl gefertigt.

• PFA-Dichtung in der Muffe, chemisch beständig gegen Lacke, Lösemittel und Reiniger
• Steckerkörper aus Edelstahl, unempfindlich beim Spülen und Reinigen der Leitung
• Muffenkörper aus Aluminium und dadurch leicht in der Handhabung
• Modelle mit G-Gewinde und mit NPS-Gewinde in der Baureihe
• Kuppeln und Trennen von Hand, das verkürzt den Farbwechsel

Technische Daten laut Herstellerkatalog

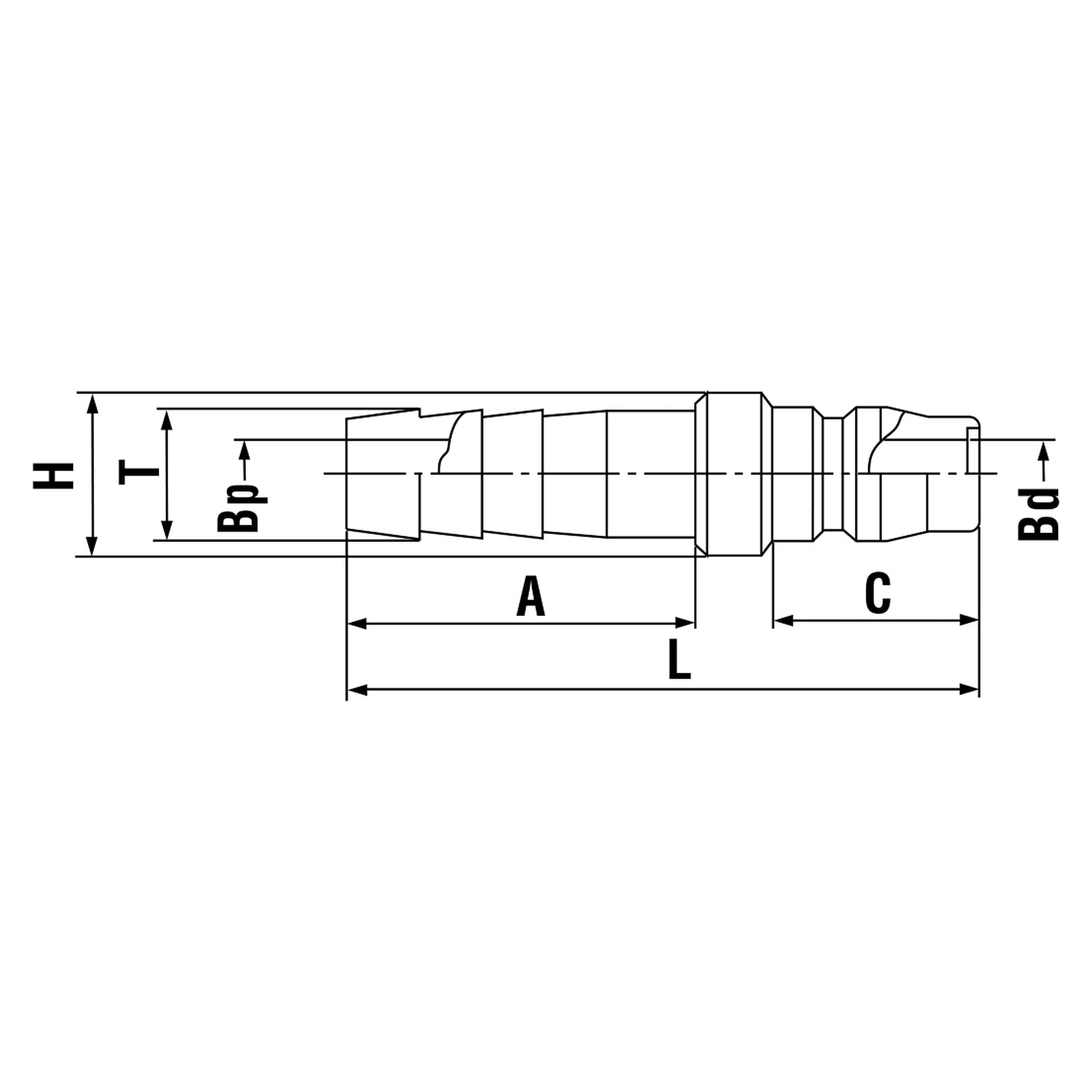

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; D = Außendurchmesser der Muffe; T = Gewinde oder Tüllengröße; B = Durchgangsbohrung

Modelle der Baureihe PAINT CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Das eigene Schwenk-Kupplungssystem ermöglicht ein einfaches Kuppeln und Trennen von Lackspritzpistole und Lackschlauch auch mit Handschuhen.
• Der voll öffnende Schieberventil-Mechanismus verhindert Lackablagerungen.
• Der Einsatz einer besonderen, lösemittelbeständigen Kunstharzdichtung sorgt für hohe Haltbarkeit, dauerhaft gleichbleibende Leistung und eine einfache Reinigung der Lackspritzpistole nach der Arbeit.
• Kuppeln und Trennen sind auch dann möglich, wenn Lack an der Muffenhülse haftet.
• Die kleine und leichte Bauweise (80 g je Satz) verringert das vom Bediener zu haltende Gewicht.
• Der eingebaute Hülsenverriegelungsmechanismus verhindert ein unbeabsichtigtes Trennen der CUPLA und sorgt für sicheren Betrieb.
• Für die verschiedenen Lackspritzpistolen steht eine große Auswahl an Anschlussausführungen zur Verfügung (Standardgewinde: G 3/8).

Baureihen im Vergleich

PAINT CUPLA ist zu wählen, wenn eine lösemittelhaltige Lackleitung an der Lackspritzpistole gekuppelt und getrennt werden muss, denn die Dichtung aus Fluorharz (PFA) und der voll öffnende Schieberventil-Mechanismus sind für dieses Medium ausgelegt. Der Betriebsdruck beträgt 1.0 MPa {10 kgf/cm2}; eine Leitung, die die 1.5 MPa {15 kgf/cm2} von Vergleichsserien wie HI CUPLA BL, NUT CUPLA, LOCK CUPLA 200 oder ROTARY LINE CUPLA halten muss, erfordert eine dieser Serien. Die Ausführung ist einseitig absperrend, sodass bei Bedarf an beidseitiger Absperrung beim Trennen COMPACT ZEROSPILL CUPLA mit beidseitig absperrendem Ventil die nähere Wahl ist.

Werkstoffe und Dichtungen

Einsatzbereiche

• Farb- und Lackversorgung in Lackieranlagen
• Farbwechsel an Spritz- und Auftragsgeräten
• Spülen und Reinigen von Farbleitungen
• Wartung an Lackierarbeitsplätzen

Sicherheits- und Einsatzhinweise

• Lesen Sie vor dem Einsatz unbedingt den "Safety Guide" am Ende dieses Katalogs und das dem Produkt beiliegende "Instruction Sheet".

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 153. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
