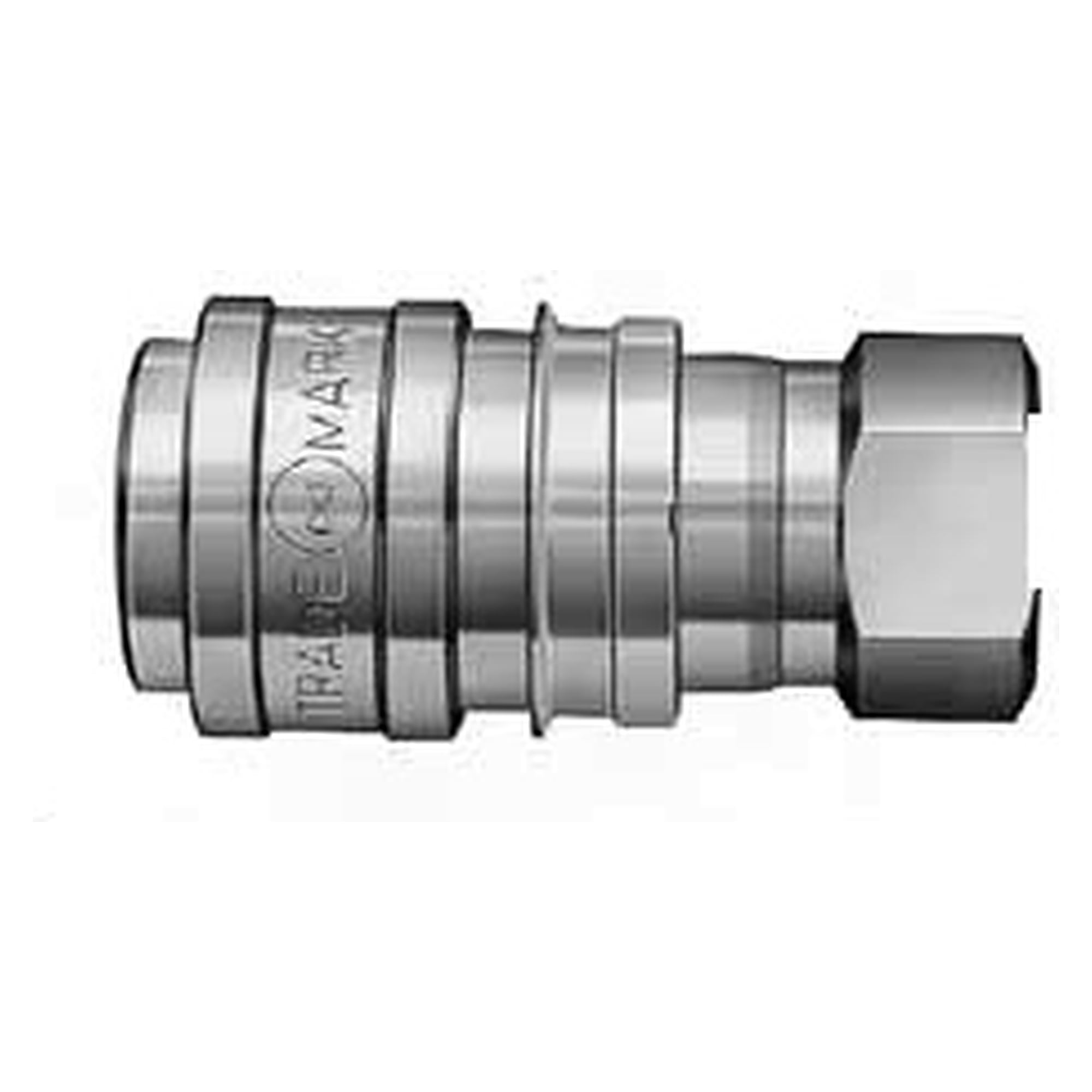

Die Muffe (Socket) nimmt den Stecker auf und trägt die Sicherheitsverriegelung. Zum Sichern wird der Hülsenstopper eingedrückt und um 90 Grad gedreht, zum Lösen ebenso in die Gegenrichtung, unbeabsichtigtes Trennen ist damit ausgeschlossen. Auch die Muffe sperrt beim Trennen selbsttätig ab. Modell S210-3S, Edelstahl, Dichtwerkstoff FKM.
Schnellkupplung S210 Cupla S210-3S, Edelstahl - Nitto Kohki 590520311
NITTO KOHKI
Originalprodukt
B2B Nettopreis
252,33 € inkl. MwSt.
212,04 €
Artikel
NKH-590520311
Hersteller-Nr.
590520311
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.590520311
ZustandNeu
Artikel
NKH-590520311
Häufig zusammen gekauft
-
Dieser Artikel:
212,04 €
-
Schnellkupplung S210 Cupla S210-4S, Edelstahl - Nitto Kohki 590520411
243,58 €
-
Schnellkupplung S210 Cupla S210-6S, Edelstahl - Nitto Kohki 590520611
424,03 €
Total price
Meerwasser, Salzluft und wechselnde Medien setzen einer Hydraulikkupplung mehr zu als der Druck selbst. Die S210 Cupla besteht aus nichtrostendem Stahl SUS304 und erreicht über ihre innen liegende Dichtung dennoch 20,6 MPa Betriebsdruck, also den Wert von Kupplungen mit Spezialstahlkörper.
- Betriebsdruck 20,6 MPa in den Anschlussgrößen 1/4 Zoll bis 1 Zoll, erreicht durch die innen liegende Dichtungsanordnung trotz Edelstahlkörper.
- Körper aus nichtrostendem Stahl SUS304, korrosionsbeständig und ausgelegt für harte Bedingungen wie die Meerestechnik.
- Sicherheitsverriegelung gegen unbeabsichtigtes Trennen, der Hülsenstopper wird gedrückt und um 90 Grad gedreht, damit hält die Verbindung auch bei Vibration und Schlag.
- Automatische Absperrventile in Muffe und Stecker verhindern beim Trennen den Austritt des Mediums.
- Freier Mindestquerschnitt von 24 mm2 bei S210-2SP bis 233 mm2 bei S210-8SP, im gekuppelten Zustand strömt das Medium in beide Richtungen.
- Fluorkautschuk FKM als Standarddichtung für -20 °C bis +180 °C, Nitrilkautschuk NBR für -20 °C bis +80 °C auf Bestellung, freigegeben für Wasser, Luft, Hydrauliköl und Gas.
- Staubschutzkappe gehört zum Lieferumfang und hält die Anschlussfläche zwischen zwei Einsätzen sauber.
Technische Daten
| Modell | S210-3S |
|---|---|
| Kupplungsteil | Muffe |
| Gehäusewerkstoff | Edelstahl |
| Dichtwerkstoff | FKM |
| Betriebsdruck | 20.6 MPa (206 bar) |
| Ventilbauart | Two-way shut-off |
| Artikelnummer | 590520311 |
Einsatzbereiche
- Meerestechnik und Offshore-Anlagen mit hoher Korrosionsbelastung
- Hydraulikkreise bis 20,6 MPa in Umgebungen, in denen Stahl allein zu schnell rostet
- Wasser- und Gasleitungen im zulässigen Medienbereich
- Anlagen mit Vibration und Schlag, in denen die Sicherheitsverriegelung das Trennen ausschließt
- Vakuumbetrieb bis 1,3 Pa, freigegeben nur für das gekuppelte Paar und nicht für Muffe oder Stecker allein
Kompatibilität
Unterschiedliche Baugrößen sind nicht untereinander austauschbar, eine Kupplung besteht immer aus Muffe und Stecker derselben Größe.
Normen und Konformität
Der Körper besteht aus nichtrostendem Stahl SUS304, als Dichtwerkstoffe sind Fluorkautschuk FKM und Nitrilkautschuk NBR vorgesehen.
| Hersteller-Nr. | 590520311 |
|---|---|
| Hersteller | Nitto Kohki |
| Gewicht | 0.050000 |
| GPSR Herstellerdaten | Nitto Kohki Europe GmbH, Gottlieb-Daimler-Str. 10, DE-71144 Steinenbronn, www.nitto-kohki.eu |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Werkstoff | Edelstahl |
| Betriebsdruck max [bar] | 206.000000 |
