Vorform- und Schneidmatrize Lock-in mit aufliegendem Gehäuse für Supercut/RS4 - Iteco 160900
-
Dieser Artikel:
941,05 €
-
Formwerkzeugsatz Sicke innen für Superform/AF, Anschlussdraht 1 bis 1,3 mm - Iteco 430700
1.440,14 €
-
Formwerkzeug Mittelanschluss versetzt mit Verriegelung an 3 Anschlüssen TO218 für Supercut/TOCF - Iteco 132700
1.972,68 €

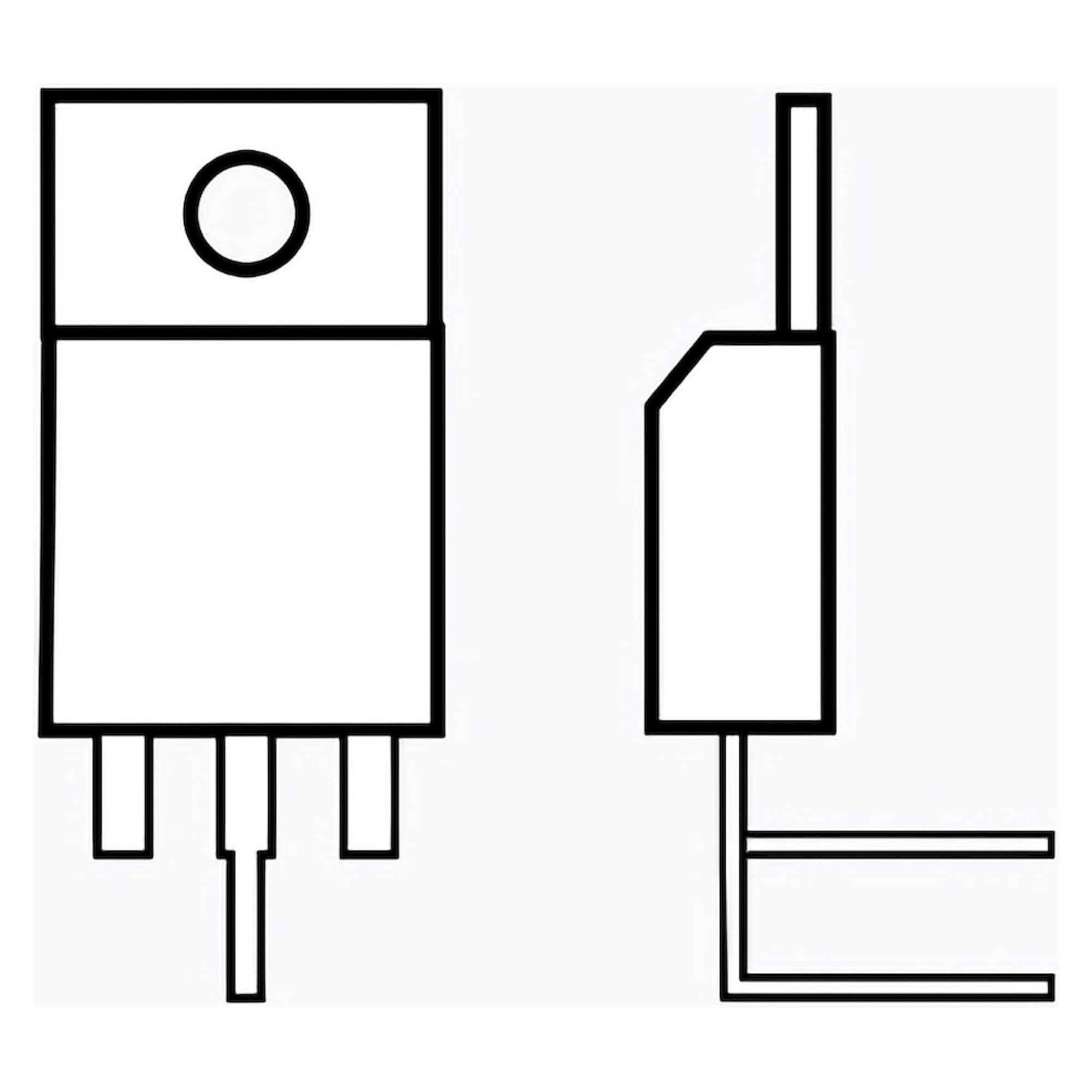

Bei flachen Baugruppen zählt jede Zehntelmillimeter Bauhöhe. Diese Matrizen-Baugruppe der Supercut/RS4 verzichtet bewusst auf die Sicke: Sie schneidet die Anschlussdrähte auf Länge und biegt sie unter der Leiterplatte nach außen, sodass das Gehäuse unmittelbar auf der Platine aufliegt und das Bauteil dennoch verriegelt ist.
Merkmale
- Geringste Bauhöhe der Formen dieser Baureihe, weil das Gehäuse ohne Sicke aufliegt
- Verriegelungsbiegung unter der Leiterplatte hält das Bauteil bis zum Löten in Position
- Anschlussdrähte werden im selben Hub auf gleichmäßige Länge geschnitten
- Maschinenleistung 2000 Stück pro Stunde bei manueller Zuführung von oben
- Alternative zur Ausführung mit Sicke (Iteco 160600), wenn Abstand zur Platine nicht gefordert ist
Technische Daten
| Merkmal | Wert |
|---|---|
| Iteco-Artikelnummer | 160900 |
| Maschine | Iteco Supercut/RS4 (7915.166) |
| Werkzeugtyp | Vorform- und Schneidmatrize (Die Assembly) |
| Formgebung | Lock-in, Gehäuse liegt auf der Leiterplatte auf |
| Bauteiltyp | lose radiale Bauteile |
| Entsprechung für Supercut/TS1 | Iteco 180900 (7915.171) |
| Antrieb der Maschine | pneumatisch, Auslösung über Fußpedal |
| Zuführung | manuell von oben |
| Maschinenleistung | 2000 Stück pro Stunde |
| Werkzeugwechsel | Matrize werkzeugarm und schnell tauschbar |
| Verkaufseinheit | Stück |
| Herstellungsland | Italien |
Einsatzfälle
Flache Baugruppen mit engem Gehäusemaß, bei denen bedrahtete Bauteile plan aufliegen dürfen und trotzdem vor dem Löten fixiert sein müssen.
Kompatibilität und Lieferumfang
Die Matrizen-Baugruppe passt auf die Iteco Supercut/RS4 (Maschinennummer 7915.166). Geliefert wird eine komplette Matrizen-Baugruppe als Einzelstück, die Maschine selbst wird ohne Matrize ausgeliefert und ist getrennt zu bestellen. Für die stärkere Supercut/TS1 (7915.171) gibt es dieselbe Formgebung unter der Nummer 180900.
Herkunft
Hergestellt von Iteco Trading in Italien.
| Hersteller-Nr. | 160900 |
|---|---|
| Hersteller | Iteco |
| Ursprungsland | Italien |
| Gewicht | 1.000000 |
| Verkaufseinheit | Stück |
| GPSR Herstellerdaten | Iteco Trading S.r.l, Via Paisas 1, IT-10094 Giaveno (TO), www.iteco.it |
| Serie | Supercut/RS4 |
| Positionserkennung | Nein |
