Vorform- und Schneidmatrize Stand-off / Lock-in für Supercut/RS4 - Iteco 160600

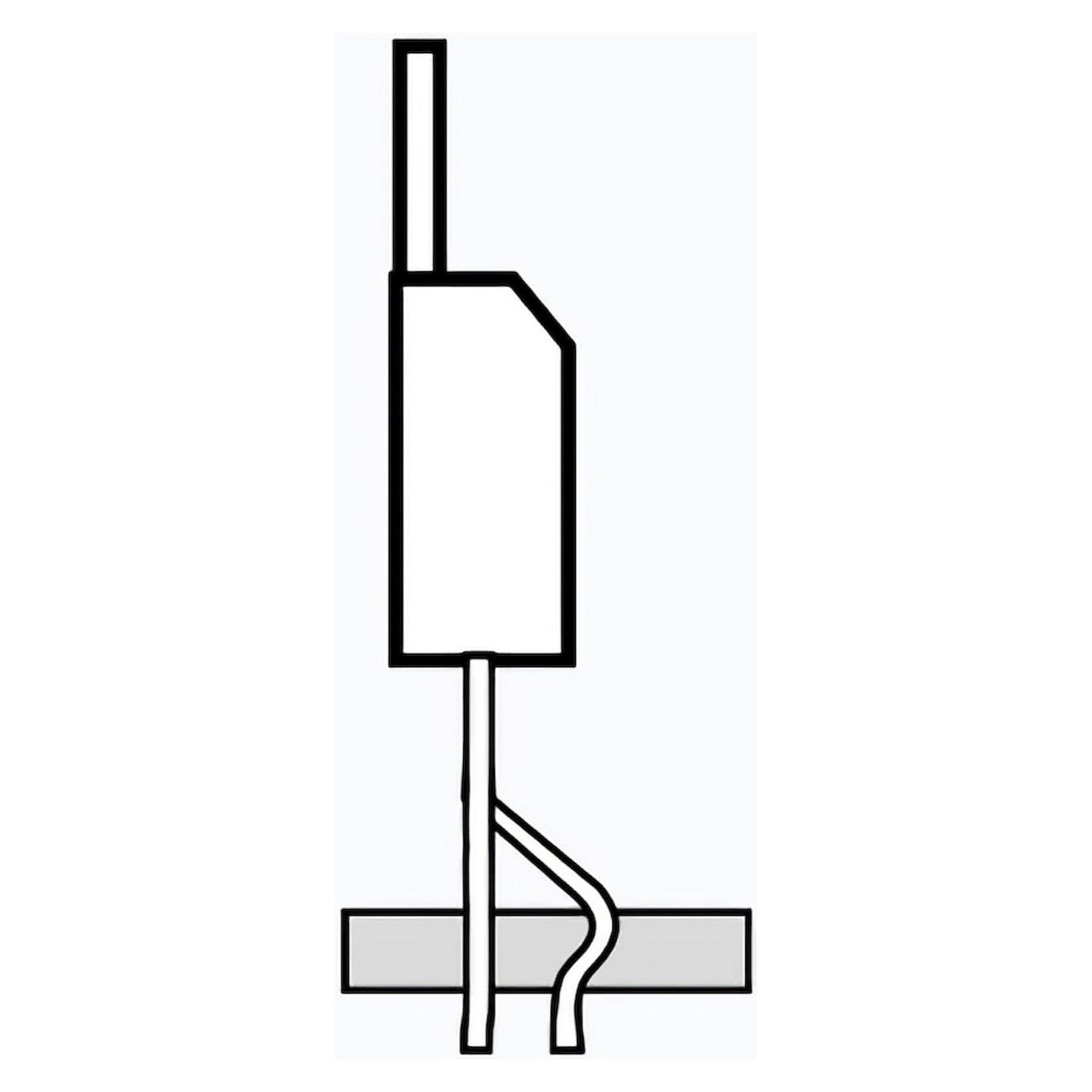

Wer lose radiale Bauteile auf der Supercut/RS4 vorformt, braucht für jede Anschlussform eine eigene Matrize. Diese Baugruppe erzeugt die Form Stand-off / Lock-in: Die Anschlussdrähte erhalten oberhalb der Leiterplatte eine Sicke, die das Gehäuse auf definiertem Abstand hält, und werden unterhalb der Leiterplatte nach außen gebogen. Das Bauteil sitzt dadurch schon vor dem Löten fest.

Merkmale

• Sicke über der Leiterplatte hält das Gehäuse auf Abstand und schützt es vor Wärmestau beim Wellenlöten
• Verriegelungsbiegung unter der Leiterplatte fixiert das Bauteil bis zum Löten ohne Klebepunkt
• Schneiden und Formen erfolgen in einem einzigen pedalbetätigten Hub
• Maschinenleistung 2000 Stück pro Stunde bei manueller Zuführung von oben
• Matrizenwechsel ohne Nacharbeit an der Maschine, für Kleinserien mit wechselnden Formen

Technische Daten

Einsatzfälle

Typisch für bedrahtete Elektrolytkondensatoren, Folienkondensatoren und Widerstände in Baugruppen, die im Wellenlötbad laufen und bei denen das Gehäuse nicht auf der Leiterplatte aufliegen darf.

Kompatibilität und Lieferumfang

Die Matrizen-Baugruppe passt auf die Iteco Supercut/RS4 (Maschinennummer 7915.166). Geliefert wird eine komplette Matrizen-Baugruppe als Einzelstück, die Maschine selbst wird ohne Matrize ausgeliefert und ist getrennt zu bestellen. Für die stärkere Supercut/TS1 (7915.171) gibt es dieselbe Formgebung unter der Nummer 180600.

Herkunft

Hergestellt von Iteco Trading in Italien.
