Formwerkzeugsatz Sicke innen für Superform/AF, Anschlussdraht 1 bis 1,3 mm - Iteco 430700

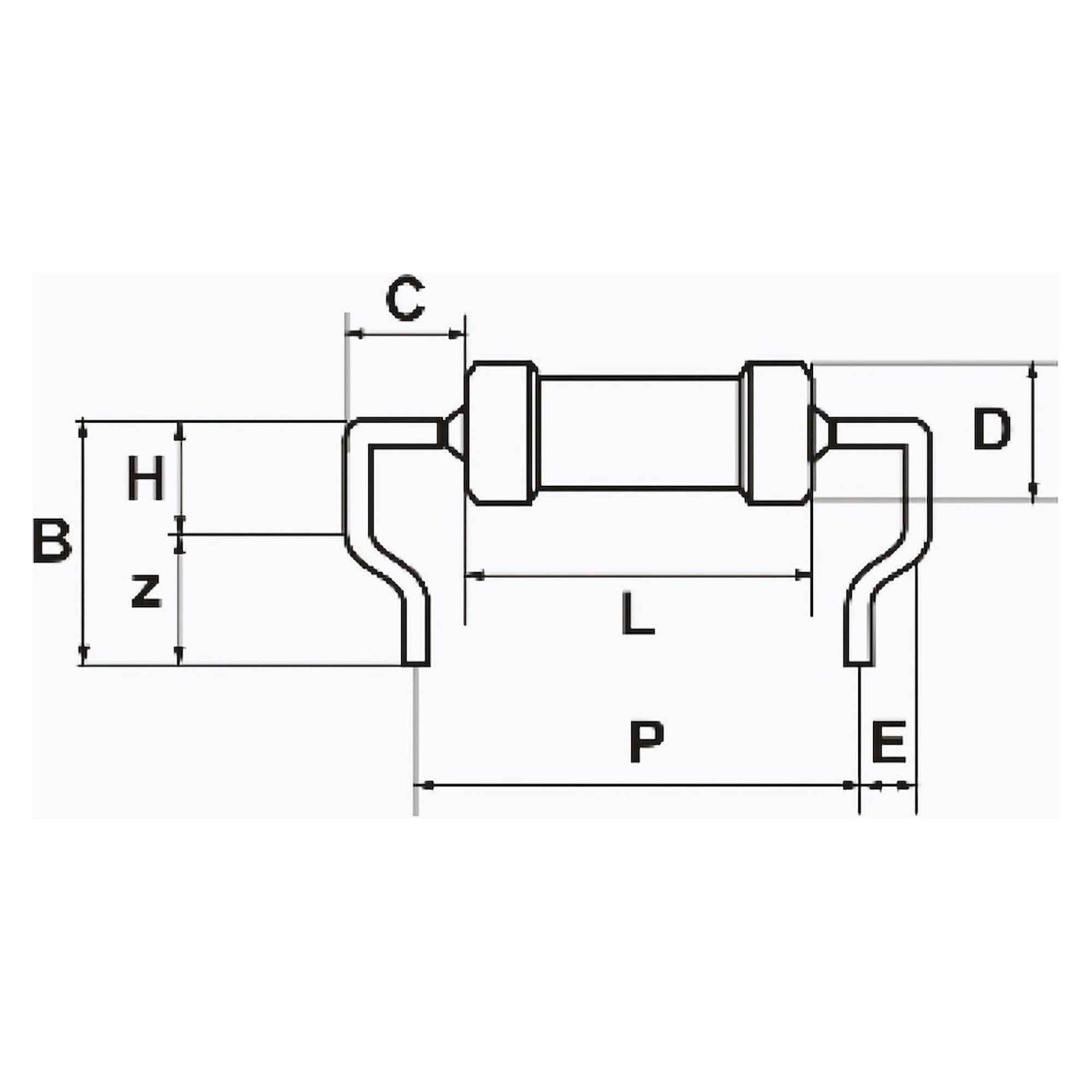

Axiale Bauteile, die direkt auf der Leiterplatte aufliegen, lassen sich schlecht reinigen und geben ihre Wärme schlechter ab. Dieser Formwerkzeugsatz für die Superform/AF prägt beiden Anschlussdrähten eine Sicke von 4 mm ein, das Bauteil steht dadurch definiert über der Platine. Ausgelegt ist der Satz auf kräftige Anschlussdrähte von 1 bis 1,3 mm.

Vorteile im Betrieb

• Sickenmaß a von 4 mm sorgt für einen gleichbleibenden Abstand zwischen Bauteilkörper und Leiterplatte.
• Für Anschlussdrähte von 1 bis 1,3 mm, also für den kräftigsten Bereich der Superform/AF-Werkzeuge.
• Rastermaß P von 13 bis 61 mm einstellbar, damit sind kurze Widerstände wie lange Drosseln abgedeckt.
• Werkzeugwechsel ohne Umbau der Maschine, die Verformstufe lässt sich bei Bedarf ganz abschalten.
• Formt beide Anschlussdrähte im selben Takt, das hält die Sickenlage über die ganze Serie gleich.

Technische Daten

Einsatzfälle

Bestückung von Leistungswiderständen und Drosseln mit Abstand zur Leiterplatte, Baugruppen mit Reinigungsanforderung unter dem Bauteil, Anwendungen mit erhöhter Verlustleistung im axialen Bauteil.

Kompatibilität und Lieferumfang

Der Werkzeugsatz gehört zum Zubehör der Superform/AF (Iteco 7915095, 7915096, 7915097) und wird in der Maschine gegen einen anderen Satz getauscht. Die Maschine selbst wird ohne Formwerkzeug geliefert. Für dünnere Anschlussdrähte führt der Katalog die Sätze Iteco 420800 und 420750, für dasselbe Drahtspektrum mit verkürztem Raster den Satz Iteco 430900. Die Maße stammen aus der Werkzeugtabelle des Iteco-Katalogs 2026. Hergestellt in Italien.
