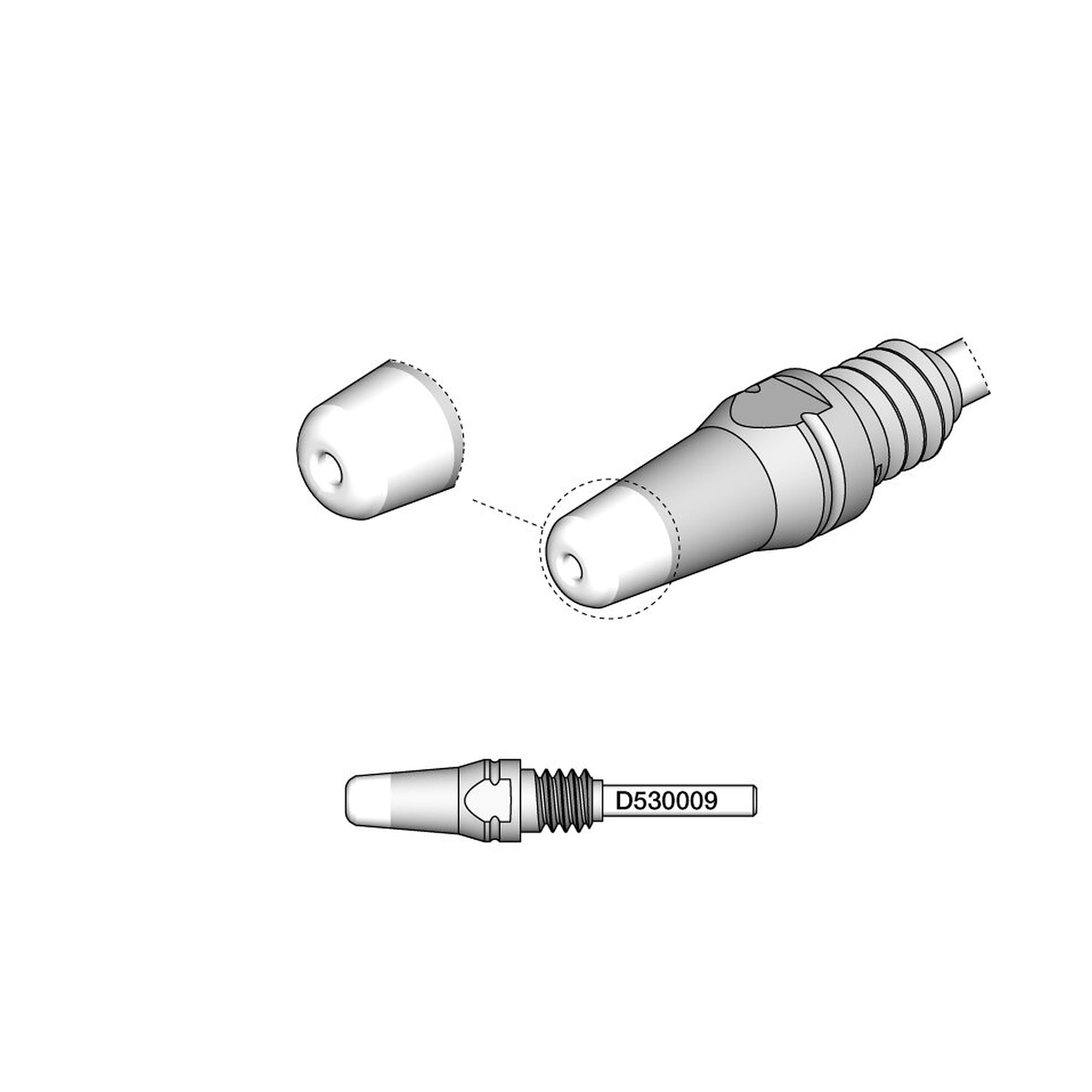

Entlötspitze D530 für Pins bis 1,1 mm, Innen-Ø 1,3 mm, für Entlötkolben DT530 - JBC D530009

Beim Entlöten von THT-Bauteilen entscheidet der Spalt zwischen Anschlussstift und Zylinder über das Ergebnis. Die D530009 arbeitet mit einem Innendurchmesser von 1,3 mm und nimmt damit Pins bis 1,1 mm auf. Der Restspalt bleibt schmal genug für eine schnelle Wärmeübertragung und weit genug, damit die Saugluft das flüssige Lot mitnimmt.

Das bringt die Spitze an der Leiterplatte

• Innendurchmesser 1,3 mm, ausgelegt auf Pins bis 1,1 mm. Der Zylinder zentriert sich auf dem Anschluss, die Spitze muss nicht nachgeführt werden.
• Außendurchmesser 5 mm. Die beheizte Fläche bleibt klein, dicht benachbarte Bauteile bekommen keine unnötige Wärme ab.
• Bauform der Serie D530 mit kurzem Weg von der Heizzone zur Lötstelle. Das Lot wird zügig flüssig, die Verweilzeit am Pad sinkt.
• Direkter Anschluss an den Absaugkanal des DT530. Das abgesaugte Lot sammelt sich im Auffangbehälter und nicht in der Spitze.
• Der Zylinder lässt sich mit den Reinigungsstäben der Serie D530 freihalten, verstopfte Kanäle sind ohne Ausbau der Heizung zu lösen.

Technische Daten

Einsatzbereiche

• Reparatur und Nacharbeit an bestückten Leiterplatten
• Entlöten von Stiftleisten, IC-Sockeln und Steckverbindern in THT-Technik
• Prototypenbau, Kleinserie und Service in der Elektronikfertigung

Kompatibilität und Lieferumfang

Die Spitze gehört zur Serie D530 und wird auf dem Entlötkolben DT530 eingesetzt. Der Lieferumfang umfasst eine Entlötspitze D530009, die Verkaufseinheit ist 1 Stück. Auffangbehälter, Filter und Dichtungen des DT530 sind getrennt erhältlich.
