Lötstation mit automatischer Drahtzufuhr ohne Perforation, 150 W, Draht 0,6 bis 0,64 mm - JBC ALE-206A

Wiederkehrende Lötstellen von Hand zu beschicken kostet Zeit und liefert von Stelle zu Stelle andere Lotmengen. Die ALE-206A führt Lötdraht von 0,6 bis 0,64 mm automatisch nach, mit 55 mm/s Vorschub und 150 W an der Spitze. Der Kolben bleibt in einer Hand, die zweite Hand hält die Baugruppe.

Vorteile im Detail

• 150 W Heizleistung und ein Arbeitsbereich von 90 bis 450 °C, damit auch Masseflächen und Steckverbinder in kurzer Kontaktzeit durchgelötet werden.
• Ausführung ohne Drahtperforation, ausgelegt auf den Drahtdurchmesser 0,6 bis 0,64 mm und damit auf feine bis mittlere Lotmengen.
• Vorschub mit 55 mm/s und drei Arbeitsmodi, nämlich Dauerbetrieb, Wechselbetrieb und Programmiermodus mit einstellbarer Geschwindigkeit und Drahtlänge.

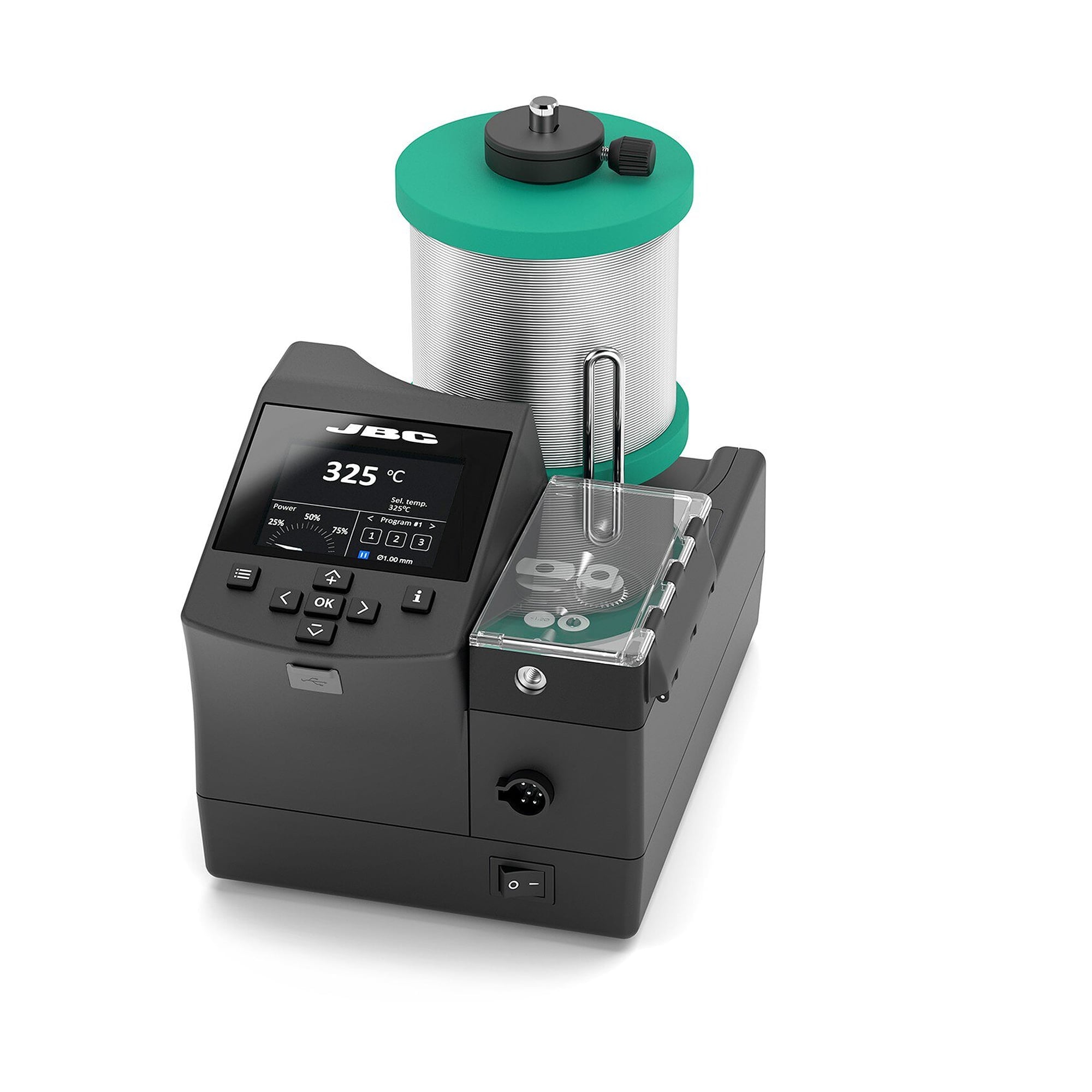

• Aufnahme für Lötdrahtspulen bis 2 kg Gewicht, maximal 100 mm Höhe und 100 mm Durchmesser, das senkt die Zahl der Spulenwechsel im Schichtbetrieb.
• Datenschnittstelle mit Fernzugriff für Rückverfolgbarkeit und Software-Updates, die Prozessdaten bleiben dokumentierbar.

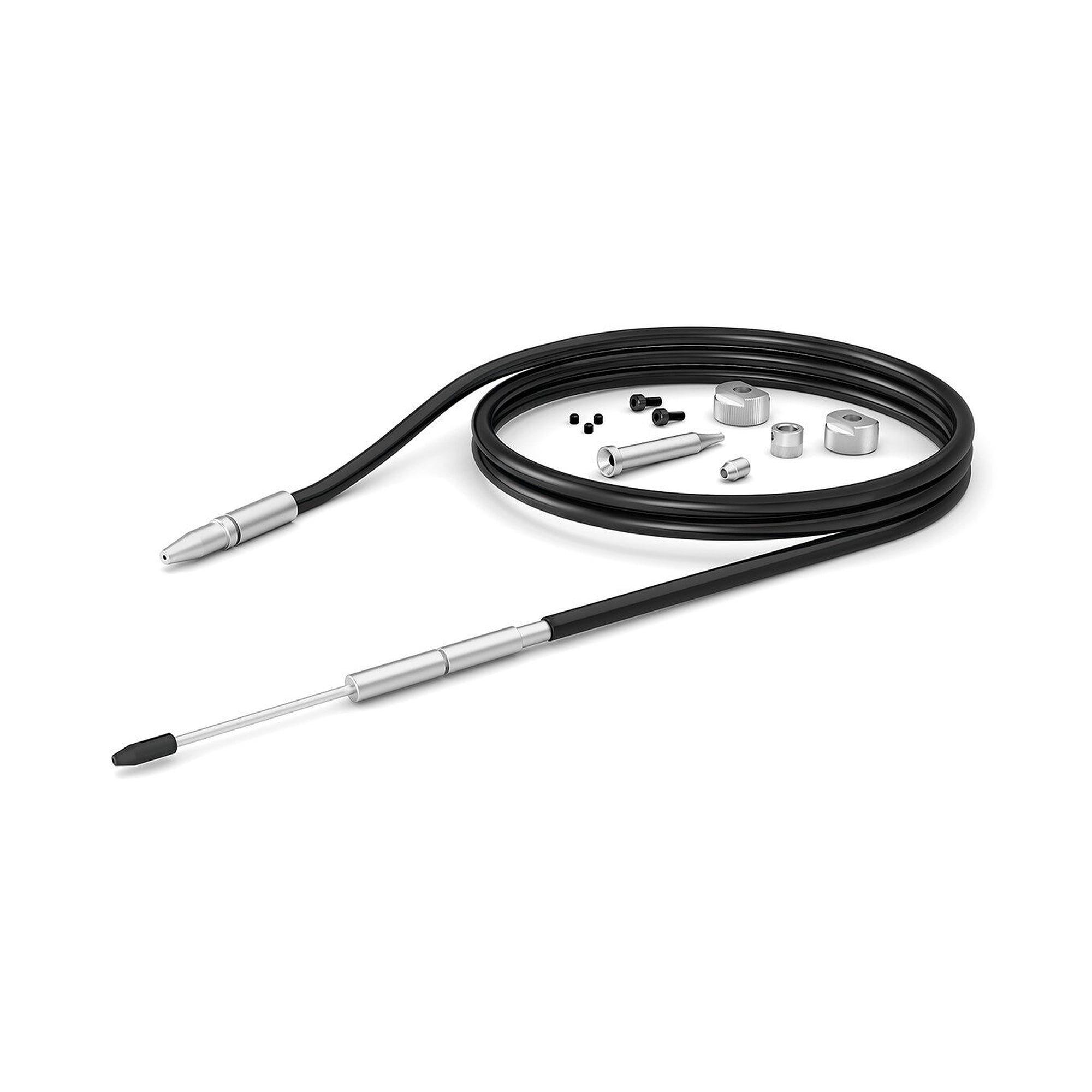

• Führungs-Kit GALE06D-A für 0,6 bis 0,64 mm ist ab Werk montiert, weitere Kits für andere Drahtdurchmesser sind einzeln erhältlich.

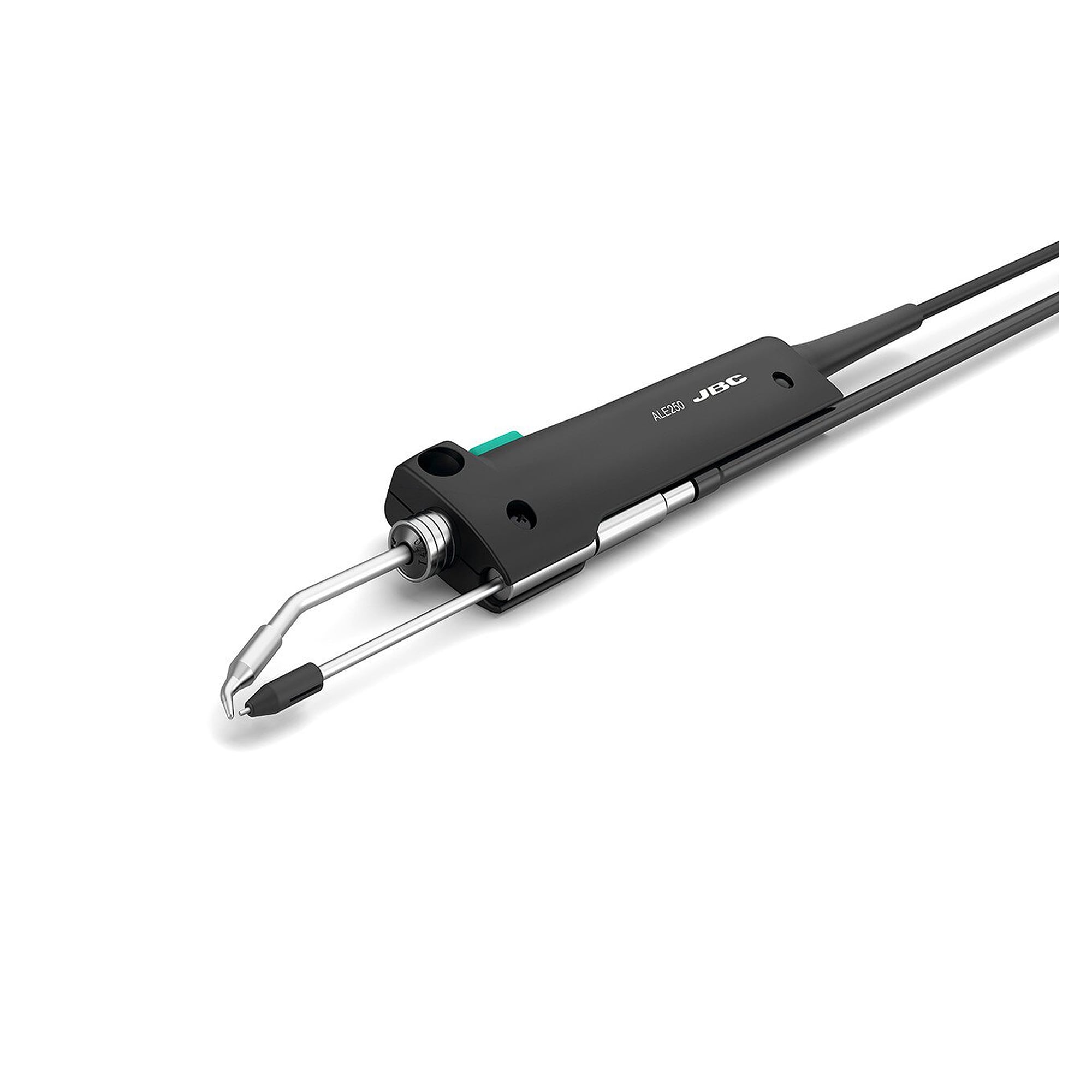

• Automatiklötkolben ALE250 und die komplette Lötspitzenserie C250 arbeiten an dieser Station, ein Formwechsel dauert damit Sekunden.

Technische Daten

Einsatzbereiche

Wiederkehrende Lötstellen in der Elektronikfertigung, an Steckverbindern, Platinenanschlüssen und bedrahteten Bauteilen. Ebenso in Nacharbeit, Reparatur, Prüffeld und Labor.

Kompatibilität und Lieferumfang

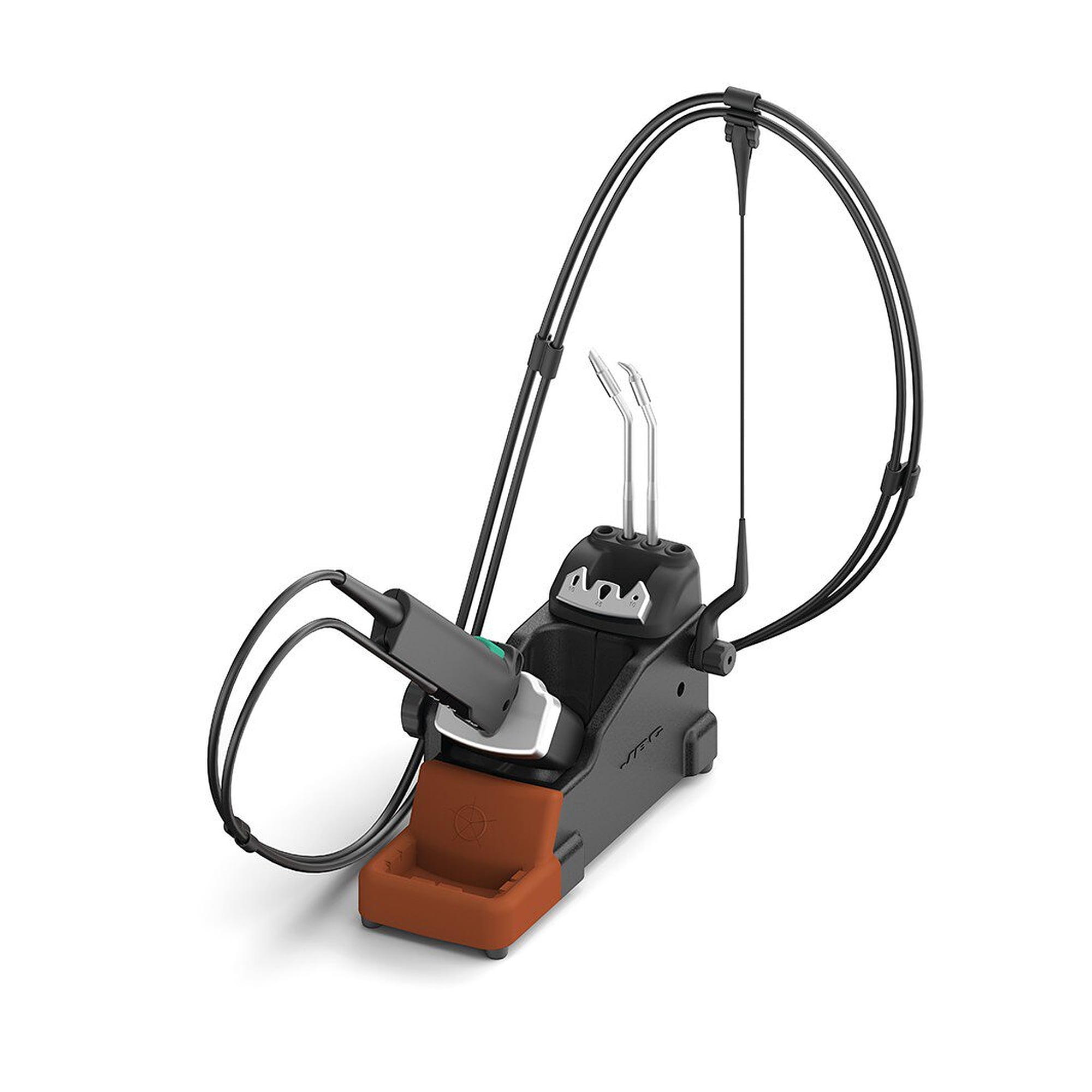

Die Station arbeitet mit dem Automatiklötkolben ALE250 und den Lötspitzen der Serie C250. Geliefert wird laut Eigenschaftstabelle des Herstellers: Lötstation ALE-206UA, Lötdraht-Führungs-Kit GALE06D-A, Lötkolben ALE250, Lötkolbenablage ALES, Fußschalter P-405, Lötspitzenhalter SCH, Lötspitze C250403, ESD Flachsteckzange PLR195. Lötdraht gehört nicht dazu. Die Führungsräder des Kits sind bereits montiert, für andere Drahtdurchmesser sind eigene Führungs-Kits nötig.

Ausführung und Konformität

Einkanalige Ausführung für 230 V, Gehäusemaße 235 x 170 x 112 mm. Die Eigenschaftstabelle des Herstellers weist die Station als ESD gerecht aus. Hersteller ist JBC Soldering SL, Molins de Rei, Spanien.
