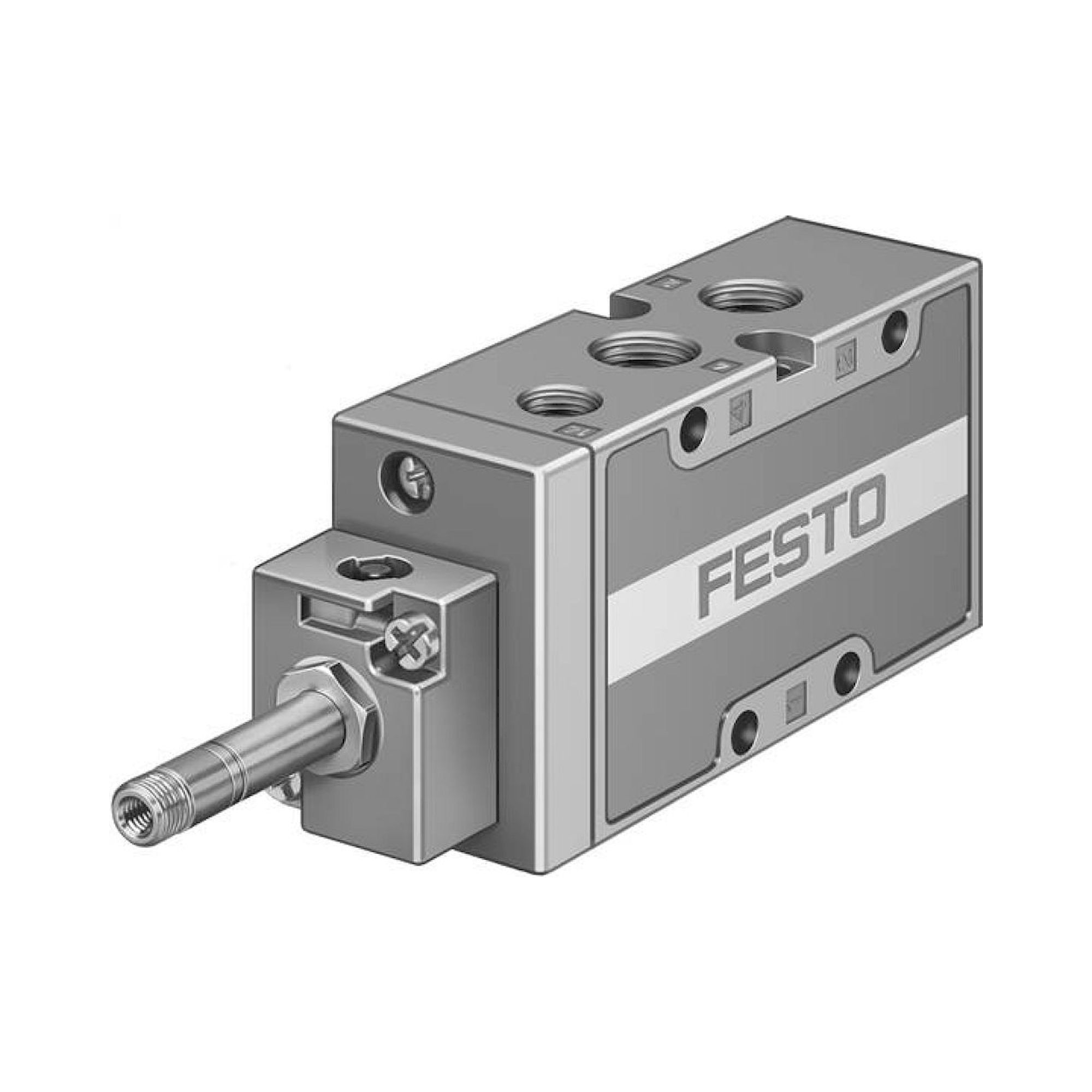

Magnetventil MVH-5/3B-3/8-B - Festo 19699
Festo
✓ Originalprodukt Neuware
Ventil von Festo zur schnellen, zuverlässigen Steuerung von Richtung und Durchfluss der Druckluft.
Netto
zzgl. MwSt.
474,00 € inkl. 19 % MwSt., zzgl. Versand
398,32 €
Artikel
FES-19699
Hersteller-Nr.
MVH-5/3B-3/8-B
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Ventil von Festo zur schnellen, zuverlässigen Steuerung von Richtung und Durchfluss der Druckluft. Die wichtigsten technischen Daten dieses Original-Festo-Artikels sind nachfolgend aufgeführt.
Technische Daten
| Ventilfunktion | 5/3 belüftet |
|---|---|
| Betätigungsart | elektrisch |
| Baubreite [mm] | 40 |
| Normalnenndurchfluss [l/min] | 2.600 |
| Betriebsdruck [bar] | 3 bis 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Nennweite [mm] | 12 |
| Rastermaß [mm] | 41 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Max. Schaltfrequenz [Hz] | 3 |
| Schaltzeit aus [ms] | 92 |
| Schaltzeit ein [ms] | 35 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur [°C] | -40 bis 60 |
| Mediumstemperatur [°C] | -5 bis 50 |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Produktgewicht [g] | 1.000 |
| Befestigungsart | auf PR-Leiste<br>mit Durchgangsbohrung<br>wahlweise: |
| Pneumatischer Anschluss 1 | G3/8 |
| Pneumatischer Anschluss 2 | G3/8 |
| Pneumatischer Anschluss 3 | G3/8 |
| Pneumatischer Anschluss 4 | G3/8 |
| Pneumatischer Anschluss 5 | G3/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Schaltzeit um [ms] | 73 |
| Max. positiver Prüfimpuls bei 0 Signal [µs] | 2.200 |
| Max. negativer Prüfimpuls bei 1 Signal [µs] | 3.700 |
| Spulenkennwerte | 24 V DC: 2,5 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Anschluss Steuerabluft 82 | M5 |
| Anschluss Steuerabluft 84 | M5 |
| Gewicht | 1 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MVH-5/3B-3/8-B |
| EAN | 4052568113384 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 3/8 |
| Nennweite DN [mm] | 12 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/3 belüftet |
| Durchfluss [l/min] | 2600 |
| Bauart | Kolben-Schieber |
| Einsatzbedingungen | ISO 8573-1 |
| Serie | MVH |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G3/8 |
| Temperatur (max.) | 50 |
