Beleuchtung Modul-R100

Innenraumleuchten

Die Glamox MODUL-R100 ist eine schlanke LED-Innenraumleuchte mit 100 mm Gehäusebreite in den Längen 600 mm (1.900 lm, ASY) und 1.200 mm (4.000 lm / 4.400 lm, auch ASY). Die Baureihe ist in HF- und DALI-Ausführung erhältlich, wahlweise mit asymmetrischer Lichtverteilung (ASY) für Wandausleuchtung sowie mit OP-Opalabdeckung oder MP-Mattscheibe. Alle Varianten haben Linear-Indirektanteil (LI) und sind in 830 und 840 K lieferbar.

💡 1.900 lm (600 mm) / 4.000-4.400 lm (1200 mm) - drei Lichtstrombereiche in schlankem 100 mm-Profil

⚙ HF und DALI - Steueroptionen für Einzelbetrieb und Gebäudeautomation

⬡ ASY Asymmetrische Lichtverteilung - gezielte Wandausleuchtung für akzentuierende Raumgestaltung

✓ LI Linear-Indirektanteil - weiche Deckenaufhellung für blendfreie Bürobeleuchtung

🌡 830 und 840 K - warmweiß und neutralweiß je nach Raumatmosphäre

Modell	Lichtstrom	Länge	Optik	Steuerung
MODUL-R100x600 ASY	1.900 lm	600 mm	LI OP, 830/840	HF / DALI

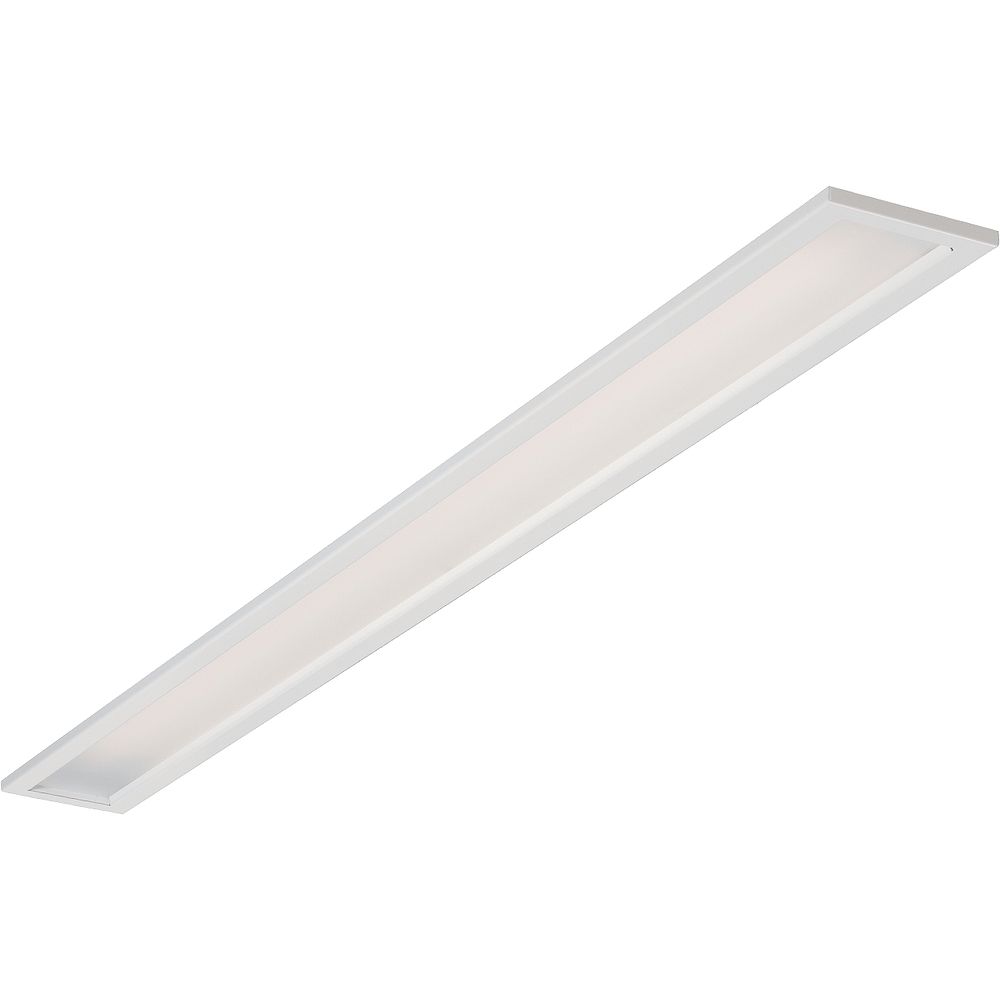

MODUL-R100x1200	4.000 lm	1200 mm	LI MP, 830/840	HF / DALI
MODUL-R100x1200	4.400 lm	1200 mm	LI OP, 830/840	HF / DALI
MODUL-R100x1200 ASY	4.400 lm	1200 mm	LI OP, 840	HF / DALI

Typische Einsatzbereiche: Büros und Besprechungsräume mit Anforderungen an schlankes Leuchtendesign und indirekten Lichtanteil (LI), Sichtdecken und offene Raumstrukturen mit 100 mm Systembreite, Bereiche mit Wandausleuchtung (ASY), DALI-gesteuerte Beleuchtungskonzepte für Einzel- und Gruppensteuerung sowie Räume, in denen 830-K-Warmweißlicht eine wohnlichere Atmosphäre erzeugt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

MODUL-R100x1200 Einbauleuchte - Glamox 1CD61B2DC0
Ab 213,75 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

MODUL-R100x1200 Einbauleuchte - Glamox B67B9ADD7B
Ab 206,25 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Glamox MODUL-R100x600 LED-Leuchte
Ab 186,00 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Glamox MODUL-R100x1200 Zubehör
Ab 228,75 €
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Glamox MODUL-R100x1200 LED-Leuchte, 2200 lm, 4000 K
337,50 €

Was sind ESD-Beleuchtungsmodule und in welchen Industriebereichen werden sie eingesetzt?

ESD-Beleuchtungsmodule sind antistatische Arbeitsplatzleuchten, die speziell für elektronikverarbeitende Bereiche entwickelt wurden, um elektrostatische Entladungen zu vermeiden. Diese Beleuchtungssysteme finden primären Einsatz in der Halbleiterfertigung, Elektronikproduktion, Leiterplattenbestückung und Präzisionsmontage von empfindlichen Bauteilen. Das Glamox Series R100 Beleuchtungsmodul bietet dabei professionelle Ausleuchtung bei gleichzeitiger Einhaltung der ESD-Schutzanforderungen nach DIN EN 61340-5-1 für kritische Arbeitsplätze in Reinräumen und ESD-Schutzzonen.

Welche technischen Auswahlkriterien sind bei ESD-Arbeitsplatzbeleuchtung zu beachten?

Bei der Auswahl von ESD-Beleuchtungsmodulen sind Oberflächenwiderstand unter 10^12 Ohm, Lichtstärke zwischen 500-1000 Lux am Arbeitsplatz und Farbtemperatur von 4000-6500 Kelvin entscheidend. Die Leuchten müssen eine Ableitzeit unter 2 Sekunden für elektrostatische Ladungen aufweisen und dürfen keine Aufladung über 100 Volt erzeugen. Zusätzlich sind Blendfreiheit mit UGR-Werten unter 19, homogene Lichtverteilung und EMV-Konformität nach EN 55015 für störungsfreien Betrieb in sensitiven Elektronikbereichen erforderlich.

Welche Normen und Zertifizierungen gelten für ESD-Beleuchtungssysteme?

ESD-Beleuchtungsmodule müssen der Grundnorm DIN EN 61340-5-1 für elektrostatischen Schutz entsprechen, die Oberflächenwiderstände zwischen 10^6 und 10^12 Ohm vorschreibt. Ergänzend gelten die Beleuchtungsnorm DIN EN 12464-1 für Arbeitsplatzbeleuchtung mit mindestens 500 Lux sowie die EMV-Richtlinie 2014/30/EU. Arbeitsplatzleuchten benötigen zusätzlich die CE-Kennzeichnung nach Niederspannungsrichtlinie 2014/35/EU und müssen bei Reinraumanwendungen oft die ISO 14644 Partikelklassifizierung erfüllen.

Worin unterscheiden sich die verschiedenen Glamox Beleuchtungsmodule der R100 Serie?

Die Glamox R100 Serie differenziert sich hauptsächlich durch Leistungsaufnahme zwischen 18-54 Watt, Lichtausbeute von 90-140 Lumen pro Watt und verschiedene Montagevarianten als Pendel-, Decken- oder Gelenkarmleuchte. Modelle unterscheiden sich in der Schutzart von IP40 für Innenräume bis IP65 für Feuchträume sowie in der Farbtemperatur zwischen warmweiß 3000K und tageslichtweiß 6500K. Spezielle ESD-Varianten verfügen über leitfähige Gehäusematerialien und Erdungsanschlüsse für kontrollierten Ladungsabbau in elektronikverarbeitenden Bereichen.

Welche Installationsanforderungen gelten für ESD-Arbeitsplatzbeleuchtung?

ESD-Beleuchtungsmodule erfordern eine durchgängige Erdungsverbindung über das Potentialausgleichssystem mit einem Widerstand unter 10^9 Ohm zur EPA-Erdung. Die Installation erfolgt über Standard-230V-Anschluss mit zusätzlicher Erdungsleitung, wobei der Mindestabstand zum Arbeitsplatz 60-80 cm betragen sollte. Kompatibilität besteht zu gängigen Stromschienensystemen und DALI-Steuerungen, jedoch müssen alle metallischen Komponenten in das ESD-Erdungskonzept eingebunden werden. Bei Reinraumanwendungen sind spezielle Montagehalterungen ohne Partikelemission und glatte, reinigungsfreundliche Oberflächen erforderlich.

Welche Schutzart und Betriebstemperaturen haben professionelle ESD-Leuchten?

Professionelle ESD-Beleuchtungsmodule der Glamox R100 Serie erreichen Schutzarten von IP40 für normale Arbeitsplätze bis IP65 für Feuchträume und Reinigungsanwendungen. Der Betriebstemperaturbereich liegt typisch zwischen -10°C und +40°C bei relativer Luftfeuchtigkeit bis 85% ohne Kondensation. Die Leuchten sind für Dauerbetrieb ausgelegt und verfügen über Überhitzungsschutz sowie thermisches Management zur Gewährleistung der LED-Lebensdauer von mindestens 50.000 Betriebsstunden bei L80-Lichtstromerhalt.

Wie oft müssen ESD-Beleuchtungssysteme gewartet und geprüft werden?

ESD-Beleuchtungsmodule erfordern monatliche Sichtprüfung der Erdungsverbindungen und halbjährliche Widerstandsmessung des Potentialausgleichs mit Grenzwerten unter 10^9 Ohm gemäß DIN EN 61340-5-1. Die komplette elektrische Prüfung nach DGUV Vorschrift 3 erfolgt jährlich durch Elektrofachkraft mit Dokumentation der Messwerte. LED-Module haben eine Nutzungsdauer von 50.000-70.000 Stunden, entsprechend etwa 15-20 Jahren bei normalem Zweischichtbetrieb, wobei der Lichtstromrückgang auf 80% als Austauschkriterium gilt.
