BGA-Reballing
Reeco Löttechnik

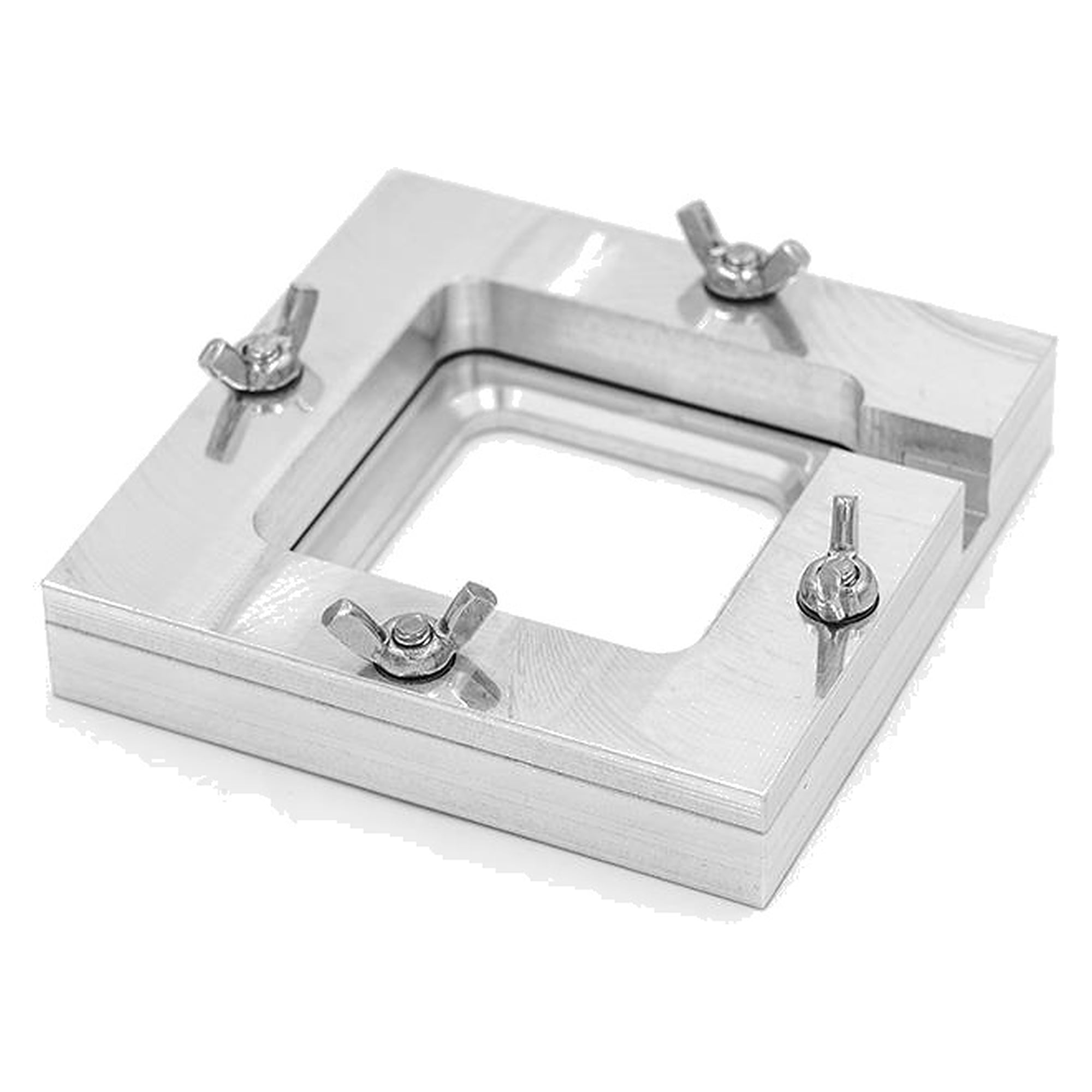

Beim Reballing entscheidet die Ausrichtung. Sitzt die Schablone um eine halbe Kugelbreite versetzt, landen die Lotkugeln neben den Pads und das Bauteil ist verloren. Der Halter des RE-RKIT klemmt Bauteil und Schablone gegeneinander, ein Verriegelungssystem mit Abstandsperlen hält die Schablone plan auf dem Gehäuse.

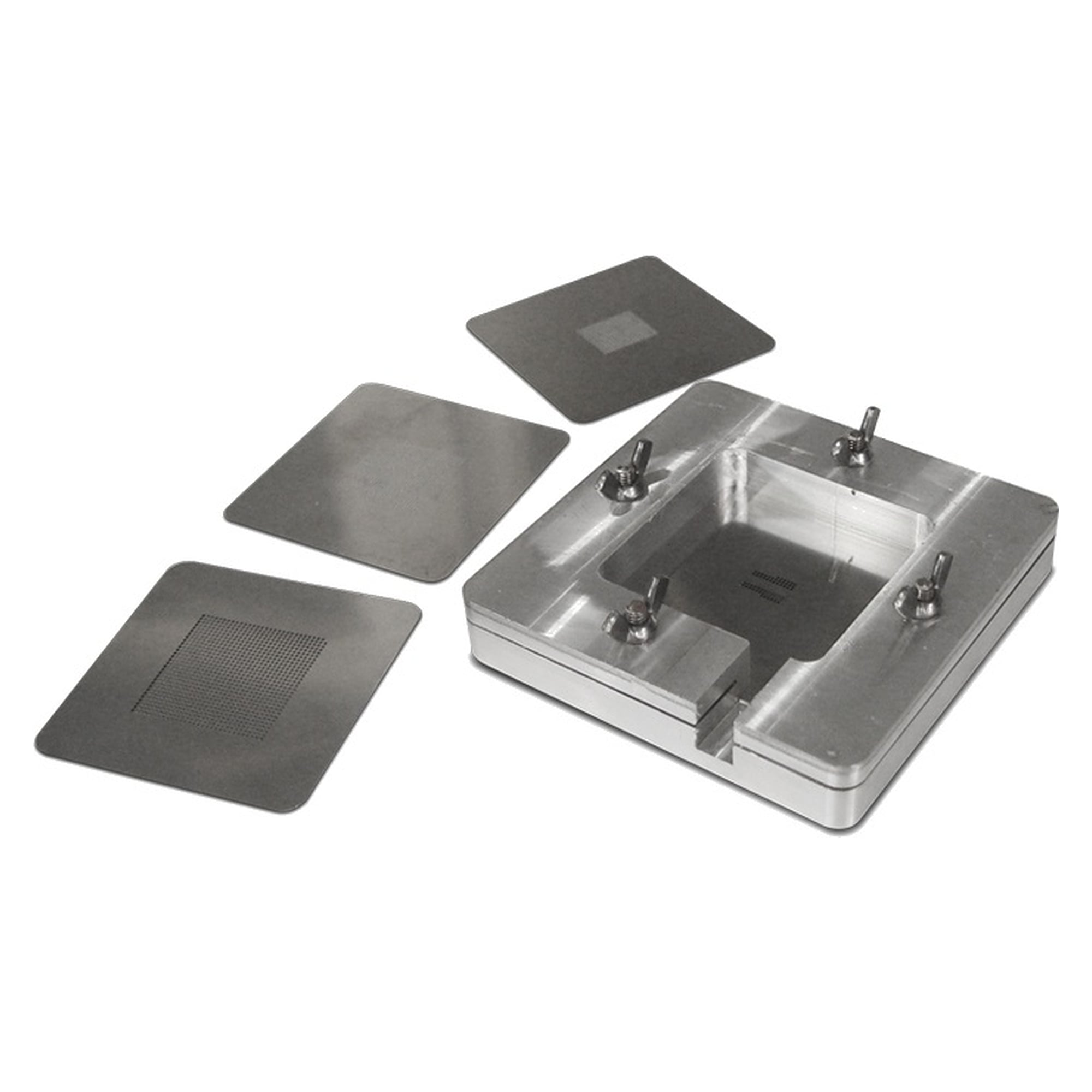

Die Schablonen sind keine Universalteile. Rastermaß, Kugeldurchmesser und Anordnung unterscheiden sich von Bauteil zu Bauteil, deshalb wird jede Schablone nach den technischen Daten des konkreten Gehäuses gefertigt, alternativ nach einem eingesandten Muster. Bestellt wird sie unter RE-SZABLON. Der Rahmen besteht aus Aluminiumlegierungen und bleibt auch nach vielen Zyklen formstabil.
| Artikel | Funktion | Werkstoff | Hinweis |
|---|---|---|---|
| RE-RKIT | Halter für Reballing-Schablonen | Aluminiumlegierung | wiederverwendbar, Schablone wird je Bauteiltyp ergänzt |
| RE-SZABLON | Reballing-Schablone | Aluminiumlegierung | Anfertigung nach technischen Daten oder Muster des Bauteils |
Typische Einsatzbereiche: Regeneration von BGA- und µBGA-Bauteilen in Reparaturbetrieben, Instandsetzung von Industrieelektronik und Servern, Elektroniklabor und Entwicklung, Aufarbeitung abgekündigter Bauteile, für die kein Ersatz mehr lieferbar ist.
