Vorheizplatten
Reeco Löttechnik
Mehrlagige Leiterplatten mit großen Kupferflächen ziehen die Wärme aus der Lötstelle ab. Wer das allein über Kolben oder Heißluft ausgleicht, arbeitet mit deutlich höherer Temperatur und schädigt Bauteile, Lötstopplack und Durchkontaktierungen. Ein Vorheizer bringt die Baugruppe von unten auf Temperatur, oben reicht danach deutlich weniger Energie.

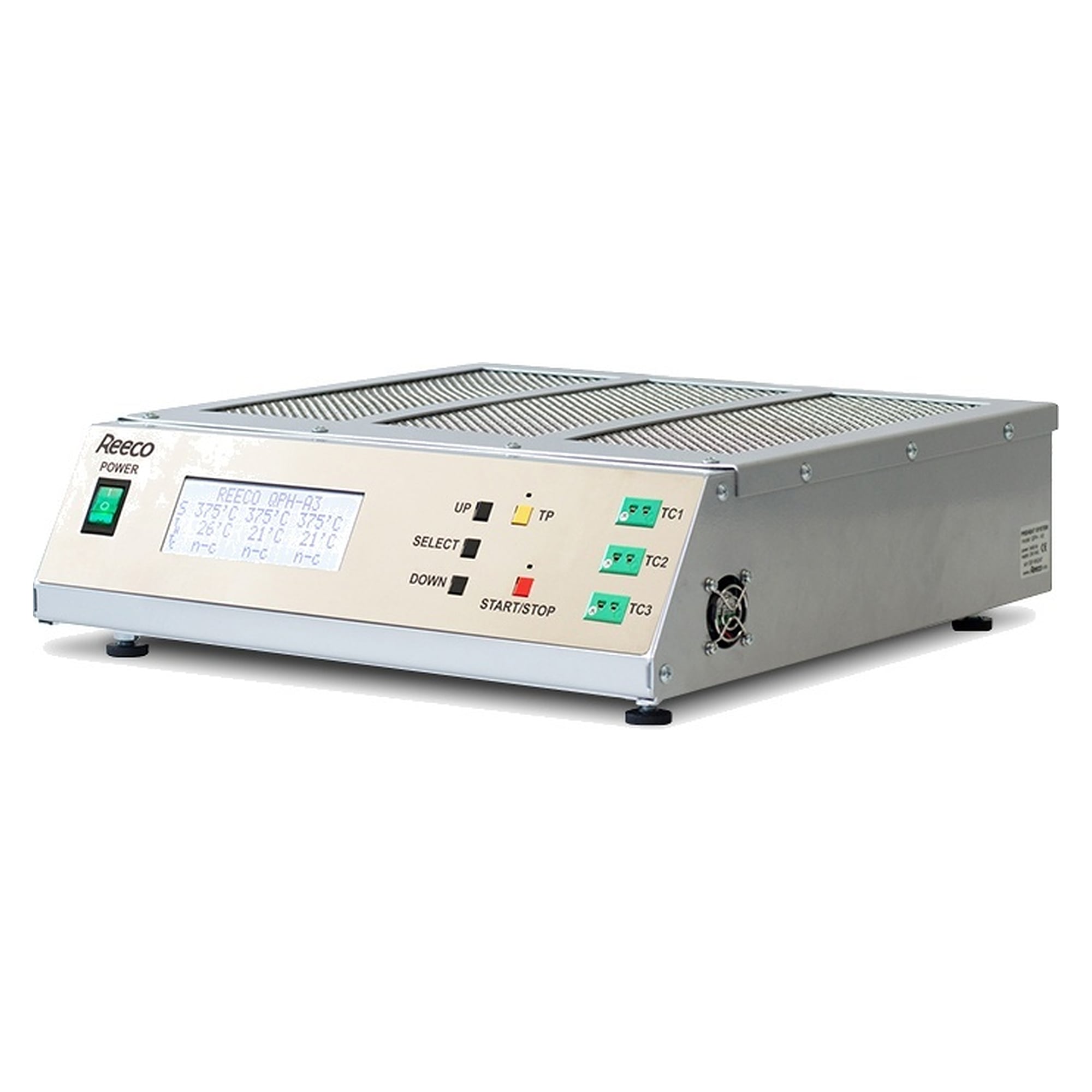

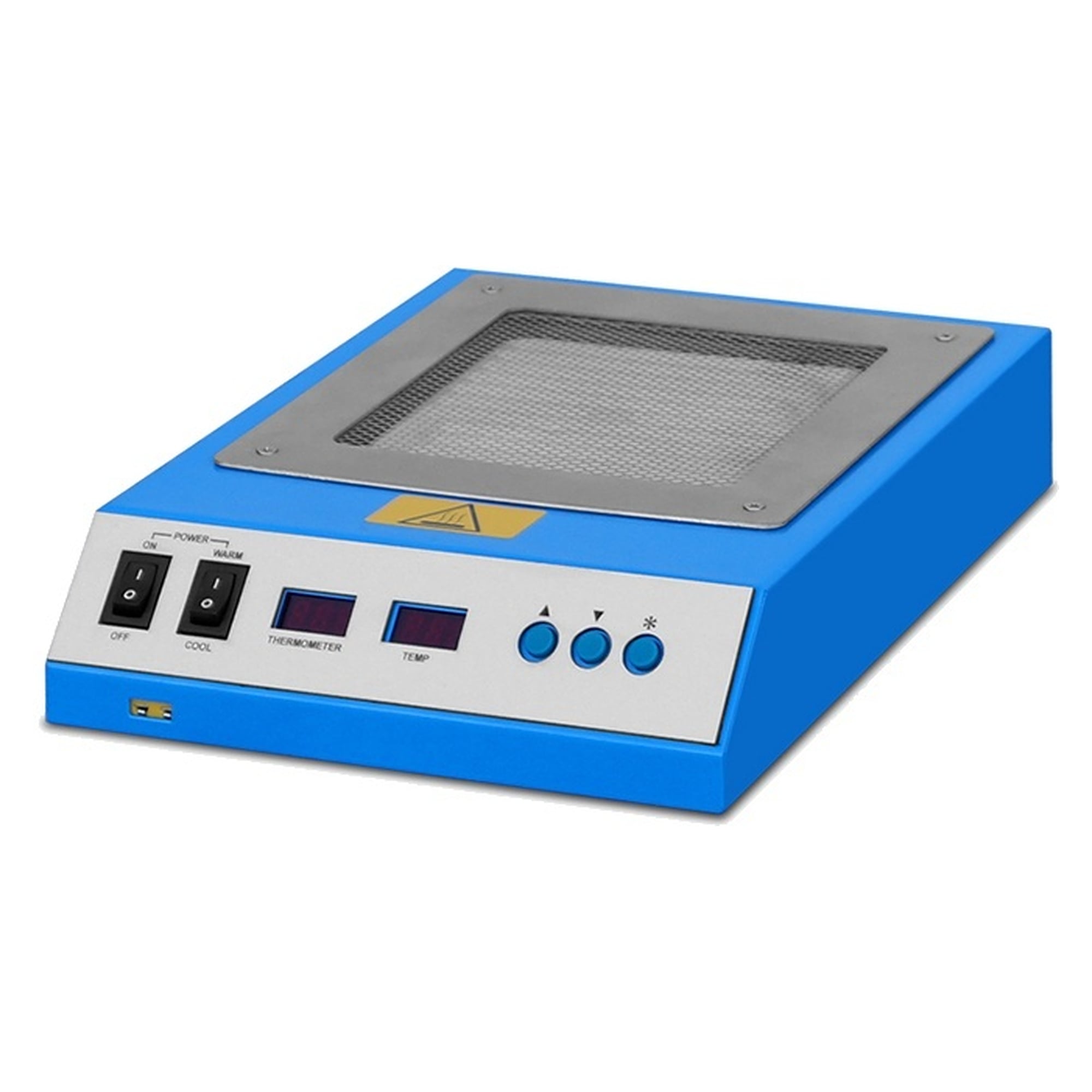

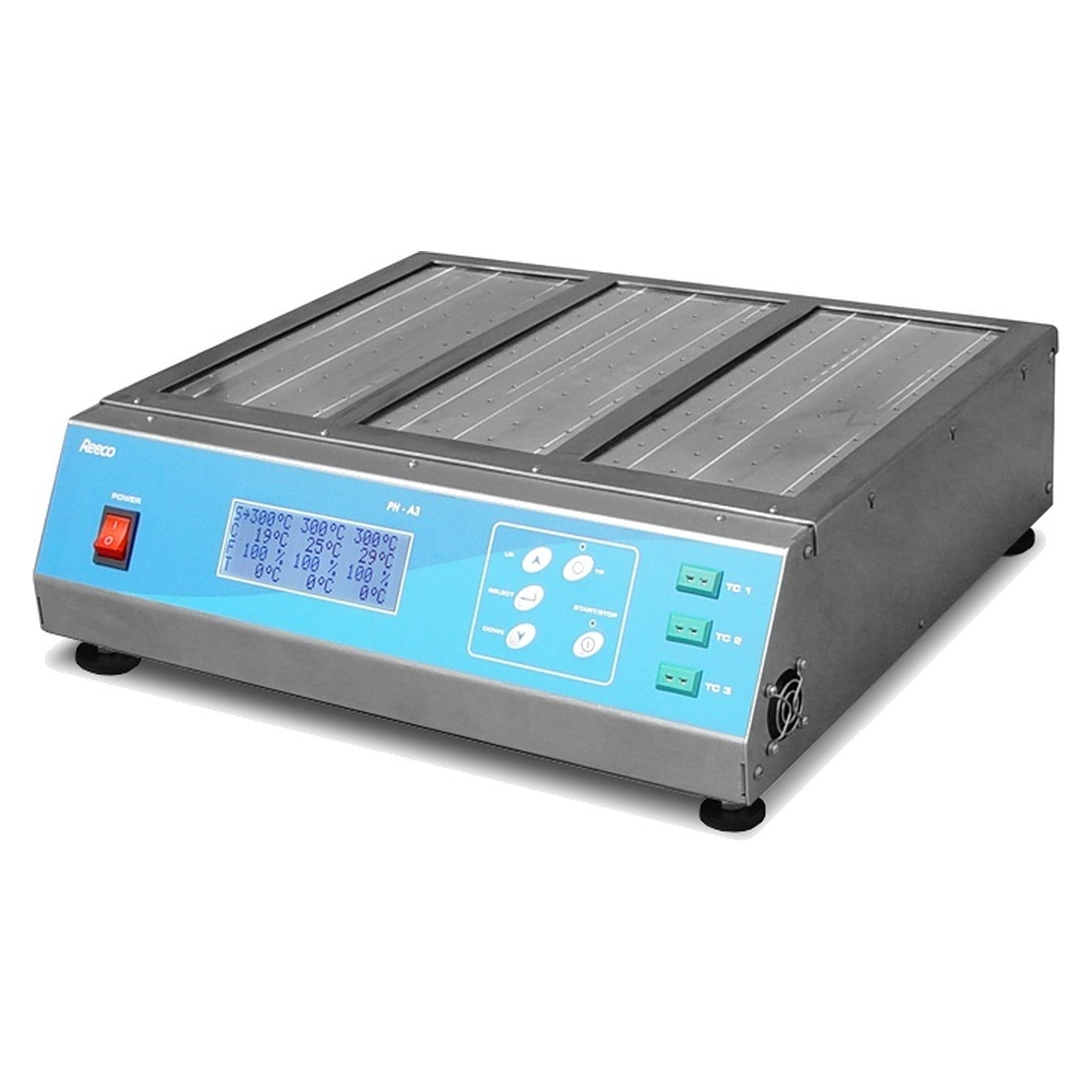

Reeco deckt drei Leistungsklassen ab: den kompakten IR-860 mit 130 x 130 mm Heizfläche für den Reparaturplatz, den Konvektionsvorheizer PH-A3 mit drei getrennt geregelten Zonen auf 300 x 420 mm und den Quarzvorheizer QPH-A3, dessen Heizelemente nahezu verzögerungsfrei reagieren. PH-A3 und QPH-A3 regeln über drei externe Thermoelemente auf die tatsächlich gemessene Bauteiltemperatur.
| Modell | Bauart | Fläche | Temperatur | Stabilität | Leistung |
|---|---|---|---|---|---|
| RE-IR-860 | Heizplatte | 130 x 130 mm | 50 bis 350 °C | ±1 °C | 400 W |
| RE-PHA3 | Konvektion, 3 Zonen | 300 x 420 mm | 100 bis 350 °C | ±5 °C | 4 kW |
| RE-QPHA3 | Quarz, 3 Zonen | 300 x 420 mm | 100 bis 370 °C | ±5 °C | 3,2 kW |
Typische Einsatzbereiche: Vorwärmen vor dem Aus- und Einlöten von BGA-, QFP- und PLCC-Bauteilen, Reparatur von Servern, Notebooks, Industriesteuerungen und Konsumgeräten, Arbeiten an Platinen mit großen Masseflächen sowie Regeneration von BGA-Bauteilen zusammen mit einer Heißluftstation.
