Reeco Arbeitsplätze

ESD-Arbeitsplätze

Reeco ESD-Arbeitsplätze sind ein modulares Baukastensystem für ESD-geschützte Bereiche. Tischgestelle der Reihen Classic, Premium und Premium Electric bilden die Basis, darauf setzen Aufbaurahmen, Regale, Beleuchtung, Stromversorgung und Werkzeughalter auf. Alle Elemente greifen in dasselbe Lochraster, sodass ein Arbeitsplatz im laufenden Betrieb umgebaut oder erweitert werden kann.

Das Programm reicht über den Montagetisch hinaus: Lager- und Regalsysteme, Transportwagen, Packplätze, Kabelbaum-Arbeitsplätze, Schwingungsdämpfungstische, ESD-Stühle sowie das Absperrsystem zur Kennzeichnung von EPA-Zonen. Die Ausführungen sind durchgehend ableitfähig nach DIN EN 61340-5-1, Stahlteile tragen eine antistatische Pulverbeschichtung, Tischplatten haben einen leitfähigen Kern statt einer nur oberflächlich ableitfähigen Beschichtung.

Kategorien

Arbeitstisch ClassicManuell höhenverstellbare Gestelle, Tragkraft 300 kg

Arbeitstisch PremiumManuell höhenverstellbar, Aufnahme für das komplette Aufbausystem

Arbeitstisch Premium ElectricElektrische Höhenverstellung, Speicherpositionen über LINAK-Panel

TischplattenPlatten 1000 bis 1830 mm, leitfähiger Kern, ABS-Kante

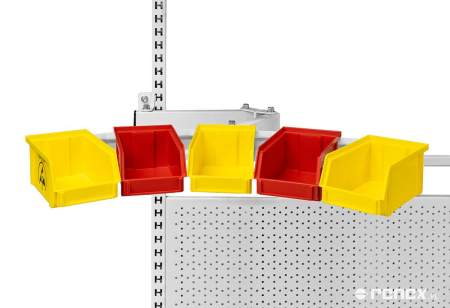

Regale und AufbautenOber- und Unterböden, neigbare Regale, Aufhänge- und Balancerschienen

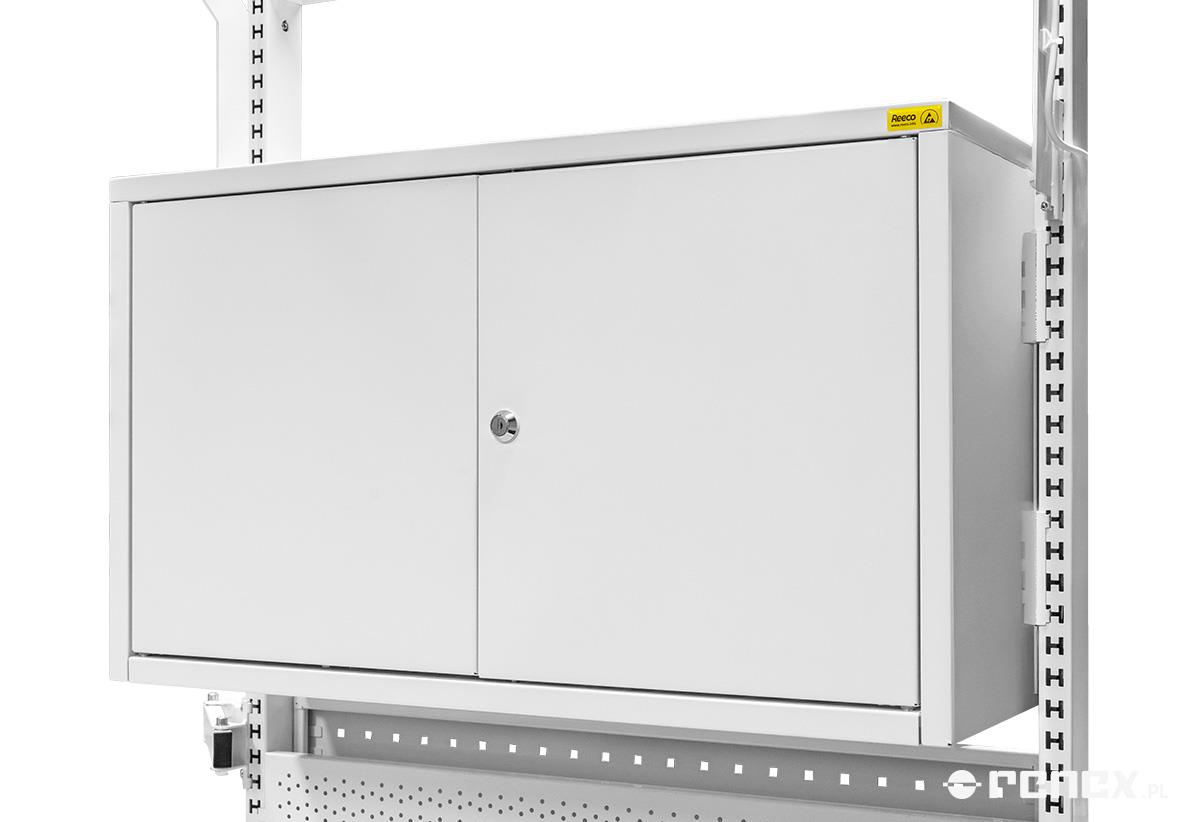

Schubladenblöcke und SchränkeHänge- und Rollschubladenblöcke, Hängeschränke, Schablonenschrank

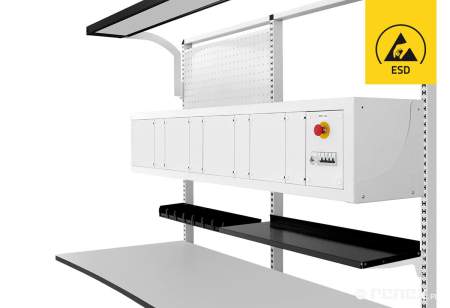

Lager- und RegalsystemeModulare Regale und Schränke 1200 bis 2000 mm, RACK 19 Zoll

TransportwagenEtagenwagen, Plattformwagen, geschlossene Transportwagen

PacktischeAufbauten mit Schneideschiene und Folienabrollern

ArbeitsstühleSOLO 10A, SOLO 20E, COMFORT-C, PREMIUM-S und Zubehör

EPA-Abschirmung und TrennwändeEPA-Absperrsystem, mobile Trennwände, Tischtrennwände

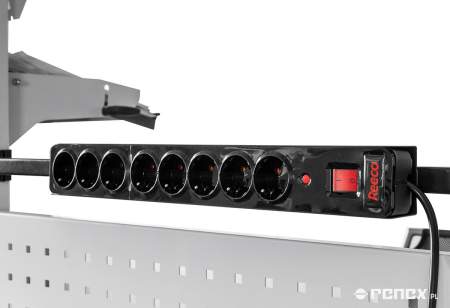

EnergieversorgungSteckdosenleisten 10 und 16 A, Schuko, UK und US, RJ45

Lochplatten und WerkzeughalterEuro- und Werkstattlochplatten, Haken und Werkzeughalter

Kabelbaum-ArbeitsplätzeRahmen mit manueller oder elektrischer Winkelverstellung

SonderarbeitsplätzeSchwingungsdämpfungstische, fahrbare Rahmen, ECO-Arbeitsplatz

Zubehör für ESDBehälter, Halterungen, Kabelkanäle, Matten und Kleinteile

BeleuchtungLED-Leuchten 900 bis 1800 mm, Slim, mit Dimmer und Unterbau

⚡ DIN EN 61340-5-1 durchgängig - ableitfähige Platten, Beschichtungen, Rollen und Stühle in einem System

↕ Breiten 1000 bis 1830 mm - Tiefen 600, 750 und 900 mm, manuell oder elektromotorisch verstellbar

⚙ Ein Lochraster für alles - Aufbaurahmen, Regale, Kabelkanäle und Halter ohne Sonderwerkzeug umsetzbar

💡 Beleuchtung und Energie integriert - LED-Leuchten 900 bis 1800 mm, Steckdosenleisten 10 und 16 A am Rahmen

✦ Tragkraft 300 bis 600 kg - Classic 300 kg, verstärkt 400 kg, Eckarbeitsplatz elektrisch 500 kg, Regale bis 600 kg

Kriterium	Classic	Classic verstärkt	Premium	Premium Electric	Premium Electric Plus
Höhenverstellung	Manuell	Manuell	Manuell	Elektromotorisch	Elektromotorisch
Tragkraft	300 kg	400 kg	300 kg	300 kg	300 kg
Verstellbereich	670 bis 1120 mm	670 bis 1120 mm	670 bis 1120 mm	Elektrisch	Elektrisch
Breiten	1000 bis 1830 mm	1200 bis 1830 mm	1200 bis 1830 mm	1200 bis 1830 mm	1200 bis 1830 mm
Hubsäulen	-	-	-	Standard	Verstärkt
Bedienpanel LINAK	-	-	-	Optional	Optional
Aufbausystem	Kompatibel	Kompatibel	Kompatibel	Kompatibel	Kompatibel

Typische Einsatzbereiche: SMT- und Bestückungslinien in EPA-Zonen nach DIN EN 61340-5-1, Rework und Reparatur elektronischer Baugruppen, Prüf- und Messplätze mit 19-Zoll-Technik, Kabelkonfektion und Bordnetzfertigung, Verpackung und Versand ESD-empfindlicher Ware, Wägeplätze mit Schwingungsdämpfung im Labor sowie Lager- und Kommissionierbereiche innerhalb der Schutzzone.

✓ Ein BaukastenTisch, Aufbau, Lager, Transport und Stuhl aus einer Reihe

⚡ ESD-konformDIN EN 61340-5-1, leitfähiger Plattenkern, ableitfähige Rollen

Was sind ESD Arbeitsplätze von Reeco und für welche Industriebereiche werden sie eingesetzt?

ESD Arbeitsplätze von Reeco sind modulare antistatische Arbeitsplatzsysteme mit kontrollierter elektrostatischer Entladung für die Elektronikfertigung, Halbleiterindustrie und Präzisionsmontage. Die Reeco Classic Systeme verfügen über ableitfähige Oberflächen mit definiertem Widerstand nach DIN EN 61340-5-1 und robuste Stahlrahmen für industrielle Dauerbelastung. Standardabmessungen wie 1200x750mm, 1530x750mm und 1830x750mm ermöglichen eine flexible Anpassung an unterschiedliche Fertigungslinien und Laborarbeitsplätze.

Welche technischen Kriterien sind bei der Auswahl von Reeco ESD Arbeitstischen entscheidend?

Bei der Auswahl von Reeco ESD Arbeitstischen sind Tischgröße, Höhenverstellbarkeit und Set-Konfiguration entscheidend. Die Classic Serie bietet Arbeitsflächengrößen von 1200x750mm bis 1830x750mm in verschiedenen Set-Varianten S1 und S2 mit unterschiedlicher Grundausstattung. Premium Tischgestelle wie das RF-001 verfügen über elektrische Höhenverstellung für ergonomische Anpassung, während die Classic Varianten mit manueller Verstellung ausgestattet sind. Der Oberflächenwiderstand der ESD-Beschichtung liegt typisch zwischen 10⁶ und 10⁹ Ohm für kontrollierte Ableitung.

Welche Normen und Zertifizierungen gelten für Reeco ESD Arbeitsplatzsysteme?

Reeco ESD Arbeitsplatzsysteme entsprechen der grundlegenden Norm DIN EN 61340-5-1 für den Schutz elektronischer Baugruppen vor elektrostatischen Phänomenen sowie der VDE 0100-410 für elektrische Sicherheit. Die antistatischen Eigenschaften werden nach IEC 61340-2-3 für Oberflächenwiderstand und IEC 61340-4-1 für Ableitwiderstand zertifiziert. Zusätzlich erfüllen die Arbeitsplätze die Ergonomie-Anforderungen der EN ISO 14738 für Arbeitsplatzgestaltung und die Materialprüfungen nach DIN EN 12527 für Büromöbel und Industriearbeitsplätze.

Was ist der Unterschied zwischen Reeco Classic Set 1 und Set 2 Arbeitstischen?

Reeco Classic Set 1 Arbeitstische wie der RF-002-18375-9003-S1 bieten eine Grundausstattung mit ESD-Arbeitsplatte, Grundgestell und Standardzubehör für einfache Montagearbeiten. Set 2 Varianten des gleichen Modells RF-002-18375-9003-S2 enthalten erweiterte Ausstattung mit zusätzlichen Ablagefächern, Werkzeughalterungen und ergonomischen Komponenten für komplexe Fertigungsprozesse. Premium Tischgestelle der RF-001 Serie verfügen über elektrische Höhenverstellung zwischen 720mm und 1200mm, während Classic Modelle mit manueller Verstellung arbeiten.

Welche Installationsanforderungen gelten für Reeco ESD Arbeitsplatzsysteme?

Reeco ESD Arbeitsplatzsysteme erfordern eine leitfähige Erdungsverbindung über Erdungskabel mit maximal 1 MOhm Widerstand zur Potentialausgleichsschiene nach VDE 0100-540. Die modularen Systeme können auf normalen Industrieböden montiert werden, benötigen jedoch bei Premium Modellen mit elektrischer Höhenverstellung einen 230V Netzanschluss mit Schutzleiter. Der Aufstellbereich muss eine Mindestfläche von Tischbreite plus 800mm Bedienerfreiraum gemäß ASR A1.2 aufweisen. Die Erdungsverbindung wird über standardisierte 4mm Bananenstecker oder Druckknöpfe an das EPA-System angeschlossen.

Welche Sicherheitseigenschaften und Betriebsbedingungen haben Reeco ESD Arbeitstische?

Reeco ESD Arbeitstische erreichen Schutzart IP20 für Schutz gegen feste Fremdkörper größer 12,5mm und sind für Betriebstemperaturen von +10°C bis +40°C bei relativer Luftfeuchtigkeit zwischen 30% und 70% ausgelegt. Die maximale Belastbarkeit der Arbeitsplatten beträgt 150kg gleichmäßig verteilt, bei punktueller Belastung maximal 50kg. Der Oberflächenwiderstand der ESD-Beschichtung bleibt zwischen 10⁶ und 10⁹ Ohm auch bei Temperaturschwankungen stabil. Die elektrische Höhenverstellung der Premium Modelle arbeitet mit 24V Niederspannung und entspricht der Maschinensicherheitsverordnung.

Welche Wartungsintervalle und Prüfanforderungen gelten für Reeco ESD Arbeitsplätze?

Reeco ESD Arbeitsplätze müssen gemäß DIN EN 61340-5-1 monatlich auf Oberflächenwiderstand und Erdungsverbindung geprüft werden, wobei der Widerstandswert zwischen 10⁶ und 10⁹ Ohm liegen muss. Die elektrischen Höhenverstellungen der Premium Modelle erfordern halbjährliche Funktionsprüfung der Sicherheitsabschaltung und jährliche VDE-Prüfung nach DGUV Vorschrift 3. Bei normaler Industrienutzung erreichen die Arbeitsplätze eine Lebensdauer von 15-20 Jahren, wobei die ESD-Beschichtung alle 5-7 Jahre erneuert werden sollte. Die Erdungskabel und -stecker sind jährlich auf mechanische Beschädigungen zu kontrollieren.
