Die Arbeitshöhe richtet sich nach der Ellenbogenhöhe im Stehen, nicht nach einer Norm-Tischhöhe. Für feine Montage liegt die Fläche etwa 5 bis 10 cm darüber.

Industriestühle ansehen

Zubehör mit schwenkbarem Arm

Zubehör

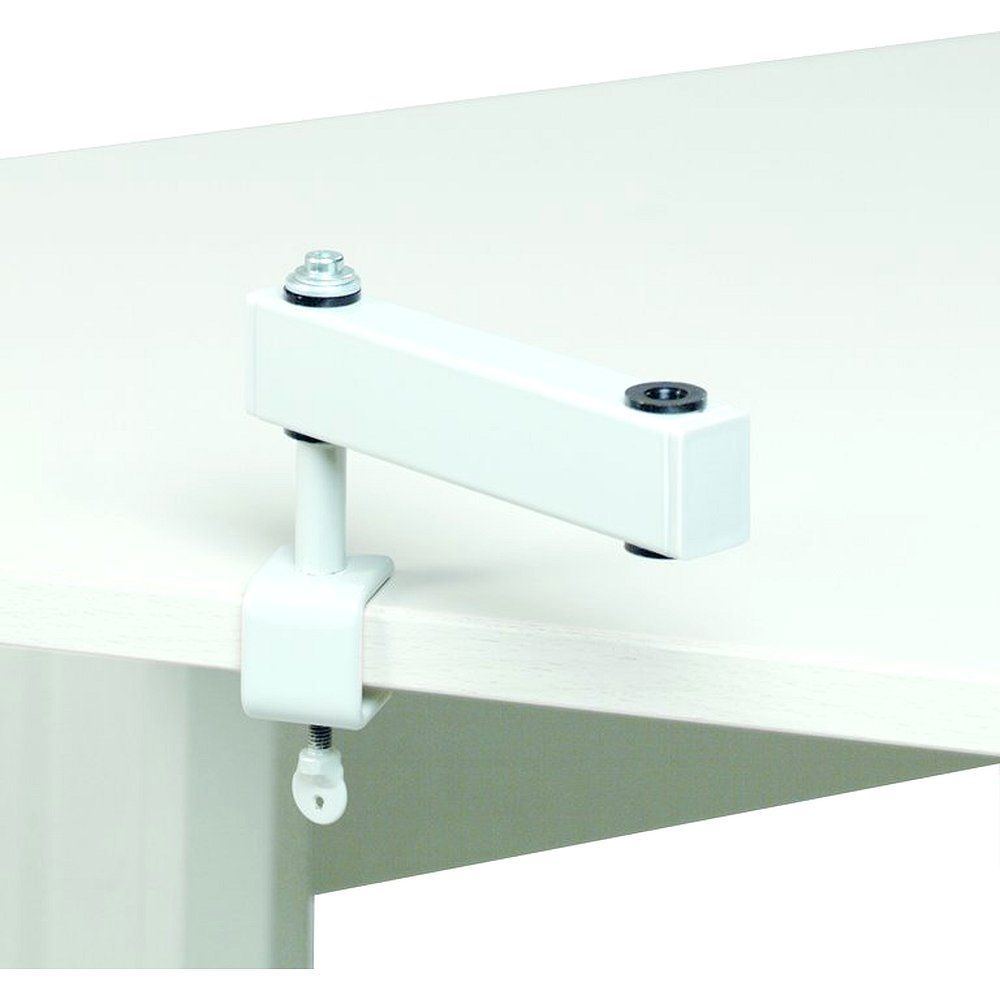

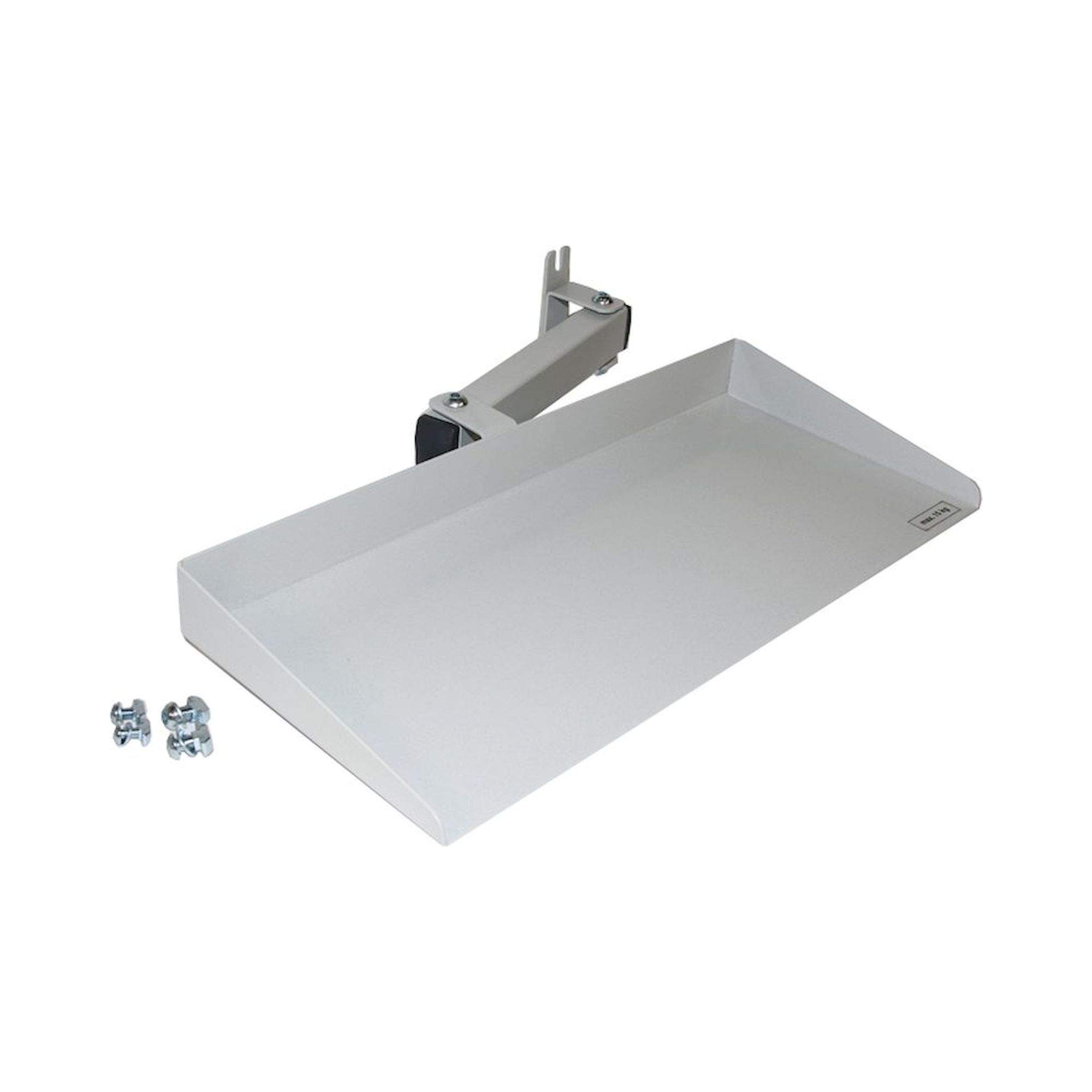

Treston Schwenkarm-Zubehör erweitert den Concept- und TPH-Arbeitstisch um frei positionierbare Ablagen, Werkzeughalter und Dokumentenhalter, die sich über Doppelgelenkarme und Schwenkarme in alle Richtungen ausrichten lassen. Traglaststufen reichen von 5 kg für Dokumentenhalter (Formate A4 und A3) bis 30 kg für Geräteablagen mit Schwerlastarm, Abmessungen bis 500x250 mm. Alle Ausführungen mit ESD-Kennzeichnung sind antistatisch nach DIN EN 61340-5-1 gefertigt und für den Einsatz in EPA-Zonen zugelassen.

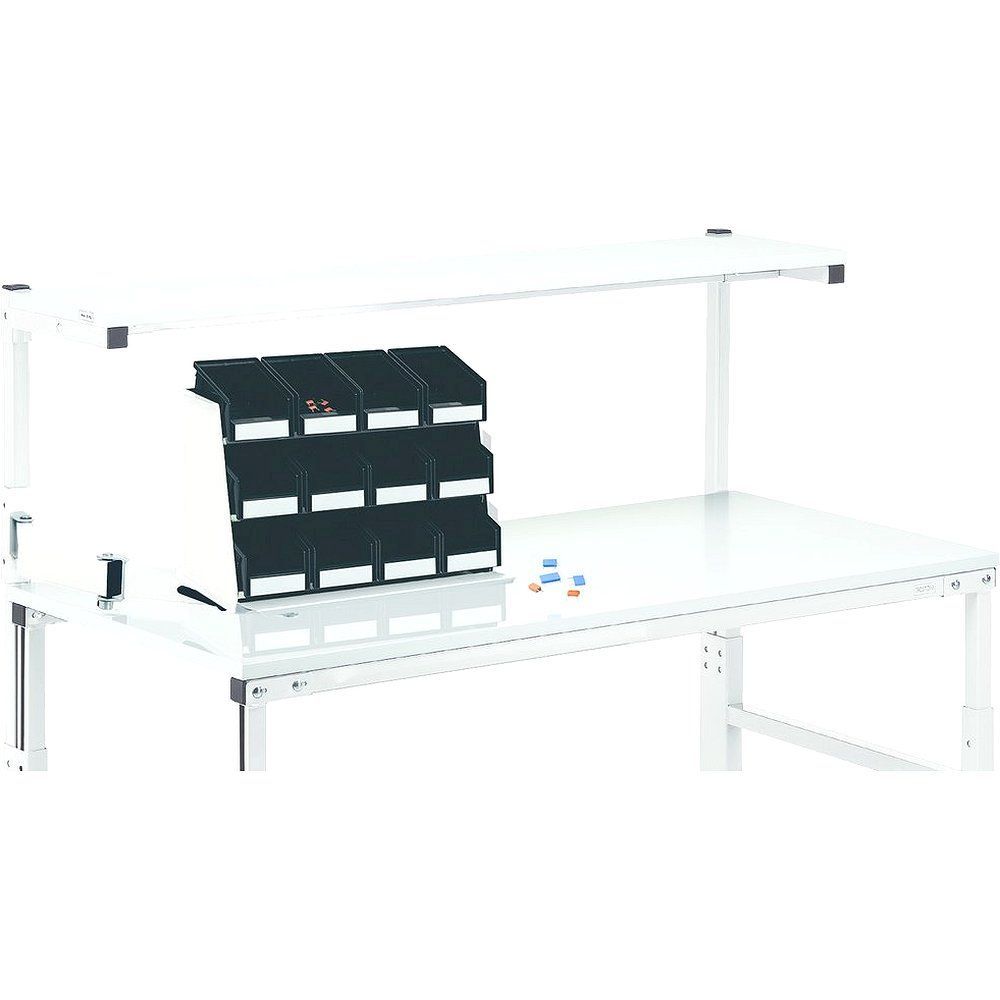

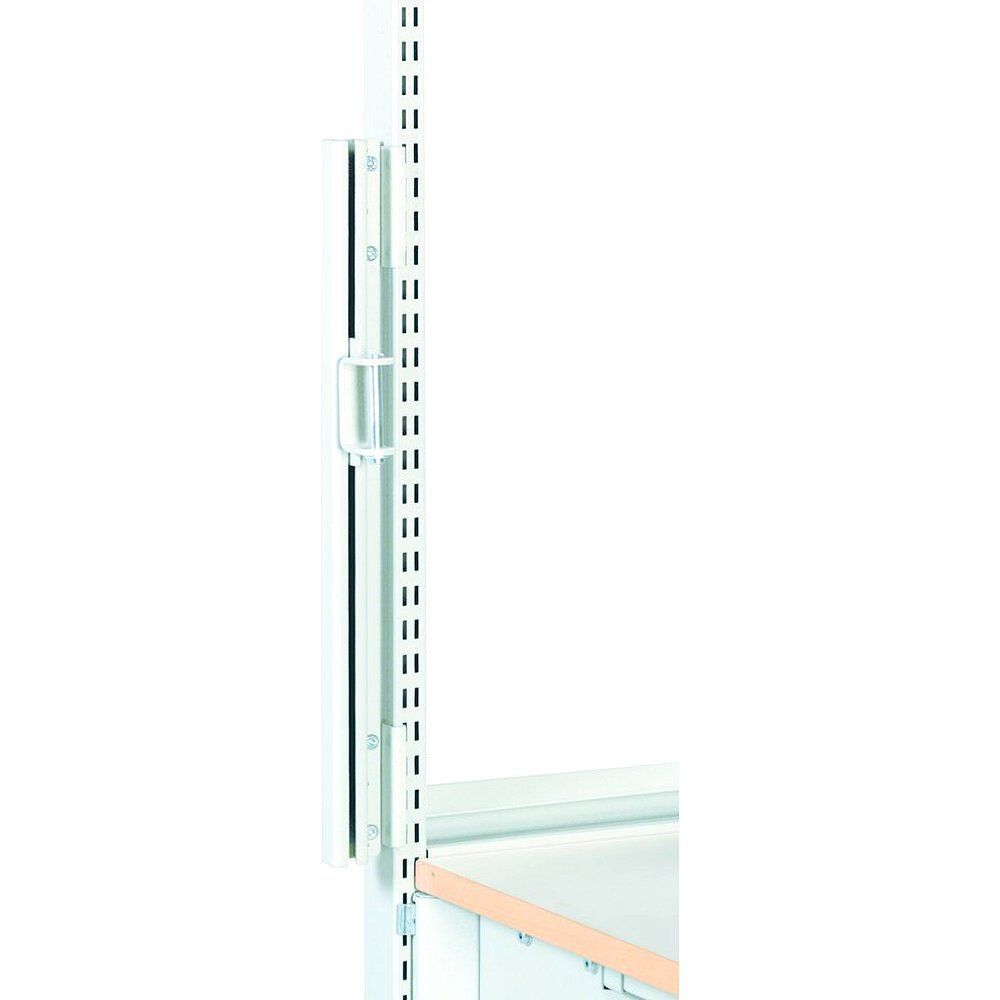

Das Sortiment umfasst neben Ablagen und Werkzeughaltern auch Greifschalenregale (z. B. 560x165x133 mm, geeignet für 15 Greifschalen 30-1L-4ESD), Aufhängeleisten sowie CKV- und AKV-Schwenkarme für TPH-Arbeitstische. Höhenverstellbare Profile (z. B. Länge 590 mm) und Gasdruckfeder-Arme mit Tragkraft 15 kg runden das Angebot ab.

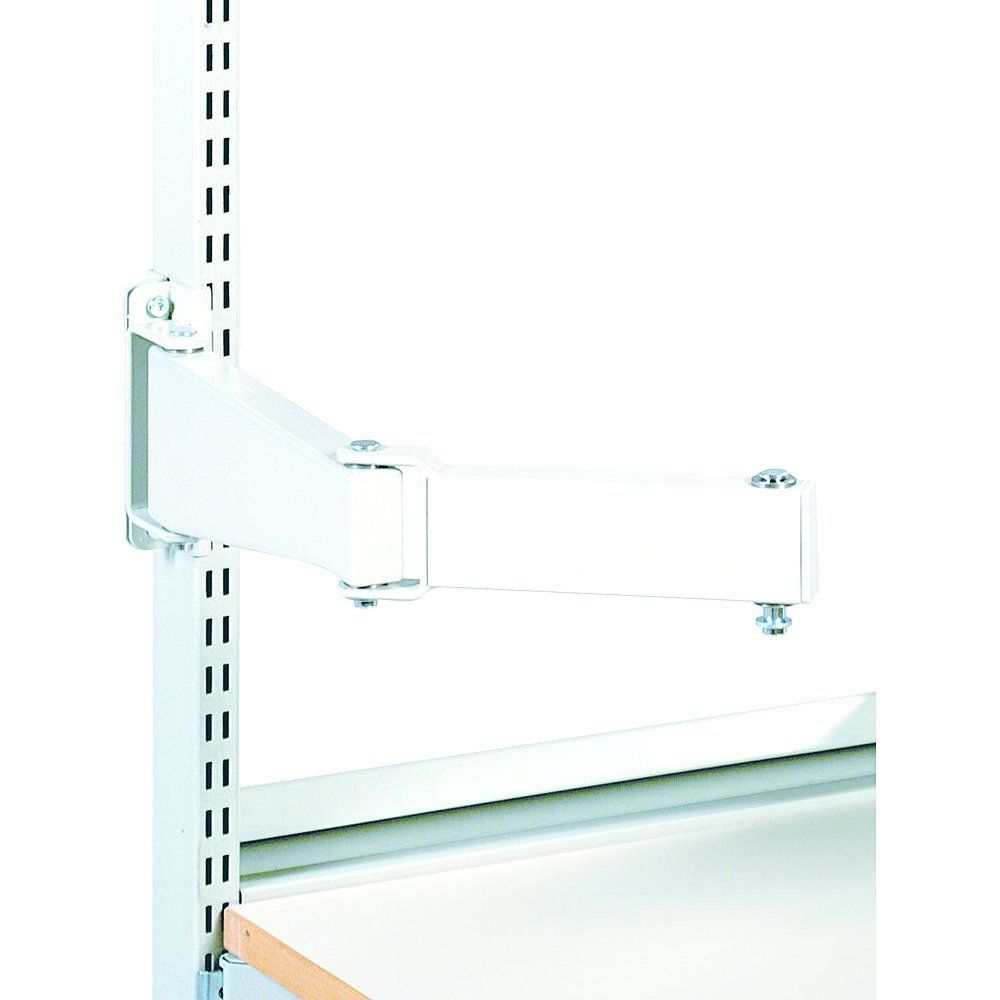

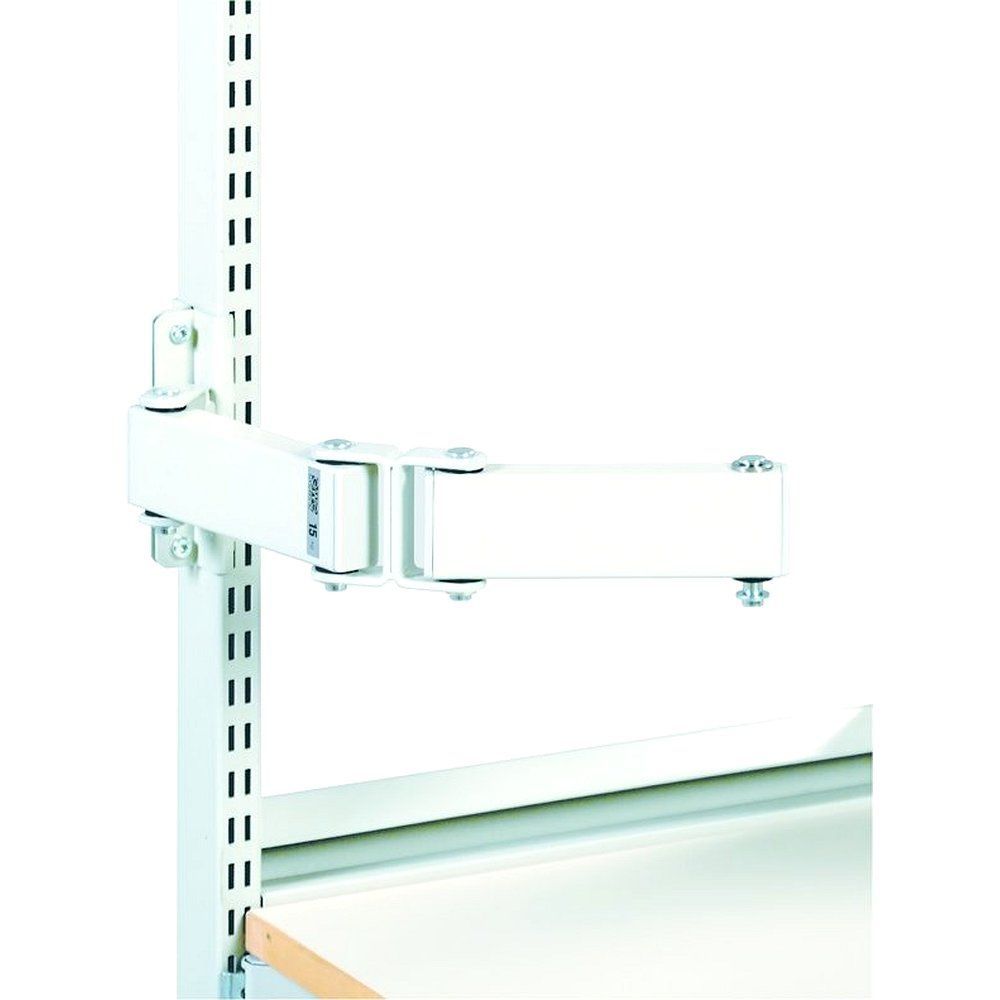

⚙ Doppelgelenkarm 40 mm / 60 mm - Standard-Gelenkarm 200+200 mm, Schwerlastarm 287+221 mm, frei positionierbar

↕ Traglasten 5-30 kg - Dokumentenhalter 5 kg, Geräteablagen 10-15 kg, Schwerlastarm bis 30 kg

✓ ESD-Ausführungen verfügbar - antistatisch nach DIN EN 61340-5-1, für EPA-Zonen geeignet

⬡ Drehbarkeit 0-25° - dreh- und schwenkbare Ablagen 560x340 mm und 605x405 mm mit Neigungsverstellung

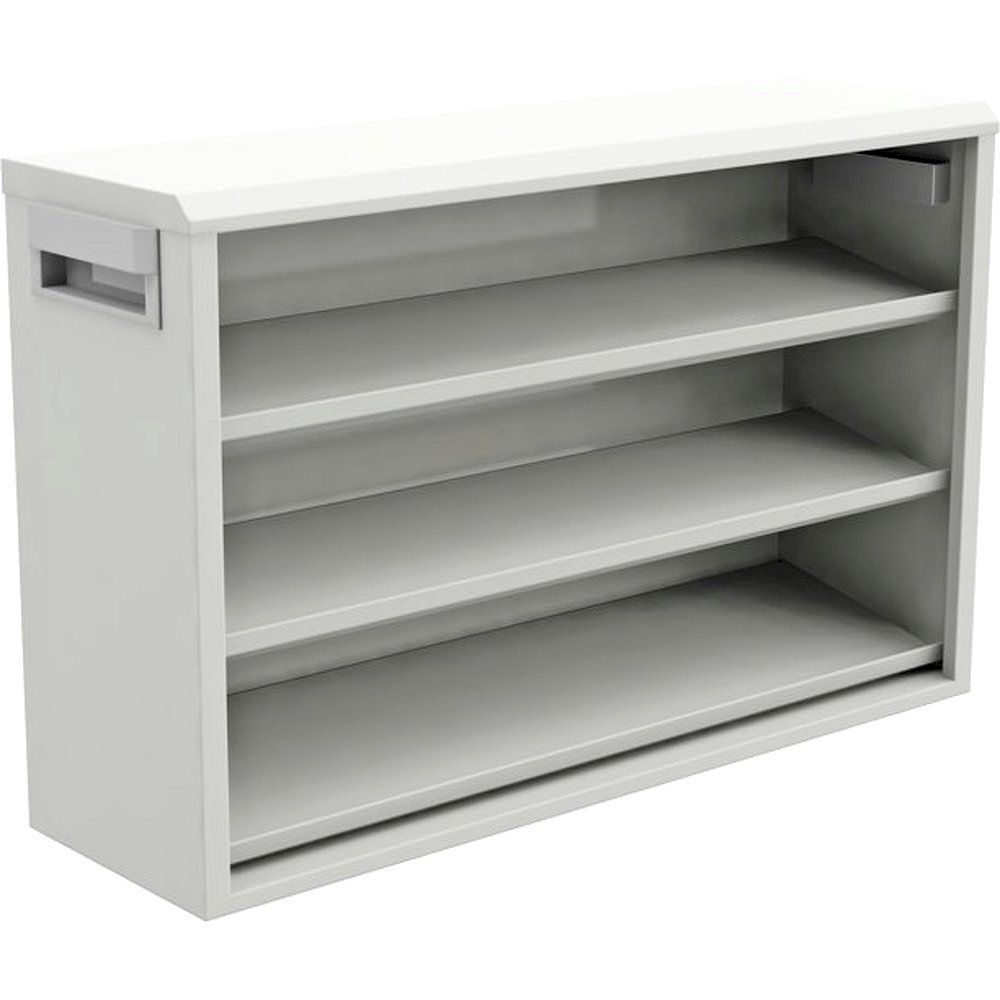

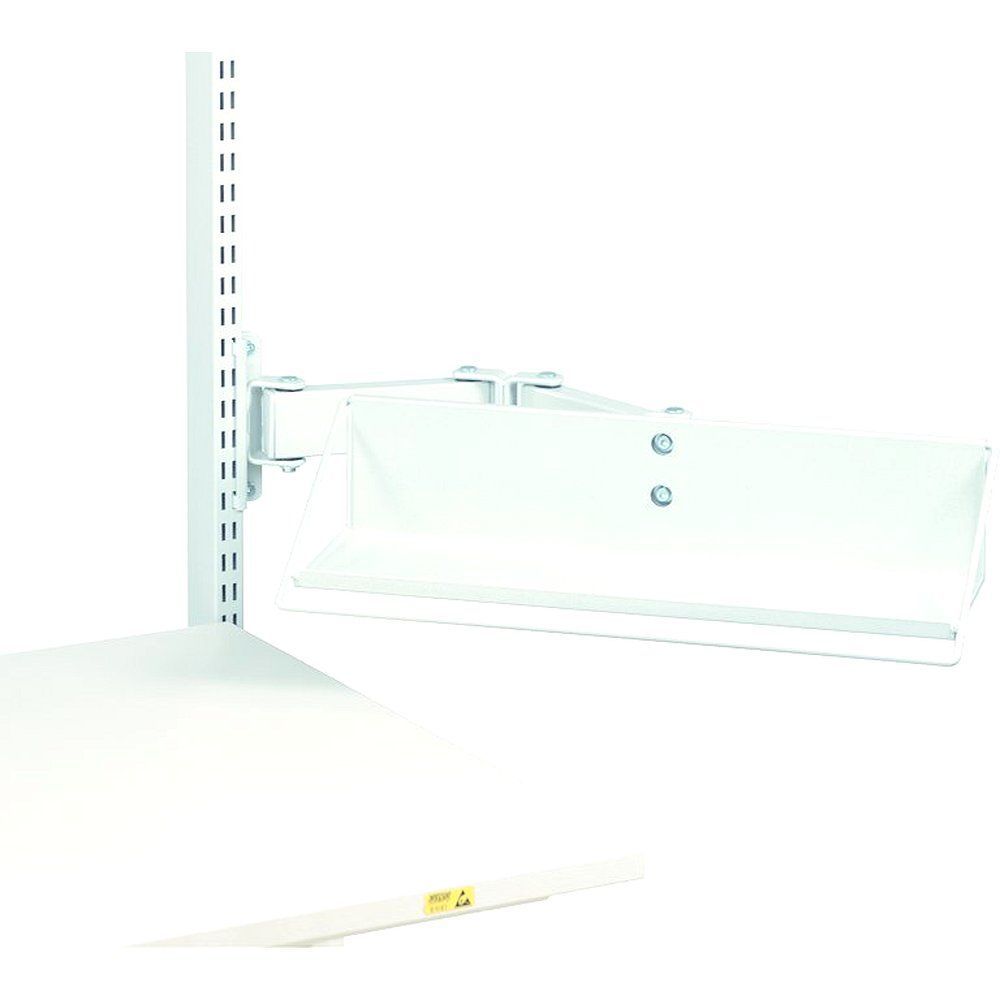

📦 Greifschalenregal 560x165x133 mm - für 15 Greifschalen 30-1L-4ESD, direktes Einreihen in den Aufbau

Produkt	Abmessung	Tragkraft	Besonderheit

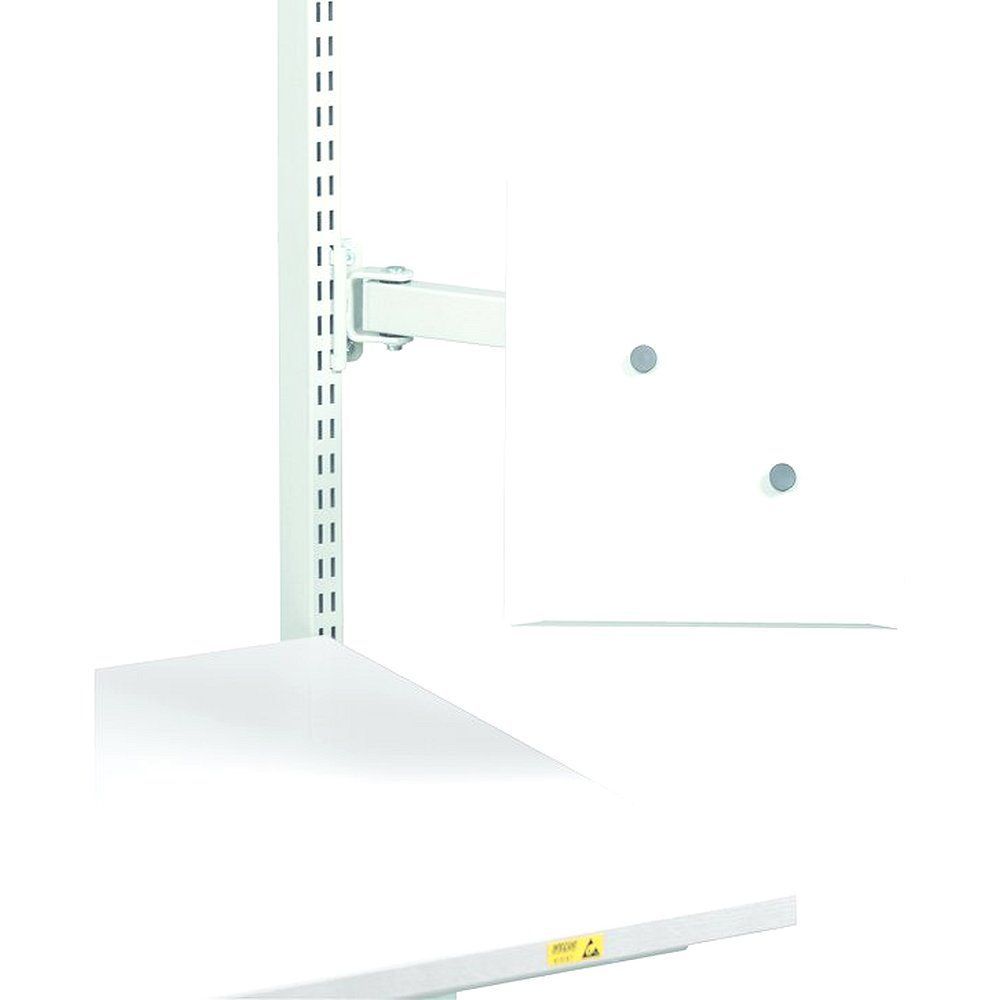

Dokumentenhalter A4 (860942-49 / 860904-49)	290x330 mm / 480x270 mm	5 kg	Doppelgelenkarm, ESD
Dokumentenhalter A3 (92849009P)	418x330 mm	5 kg	Doppelgelenkarm, ESD

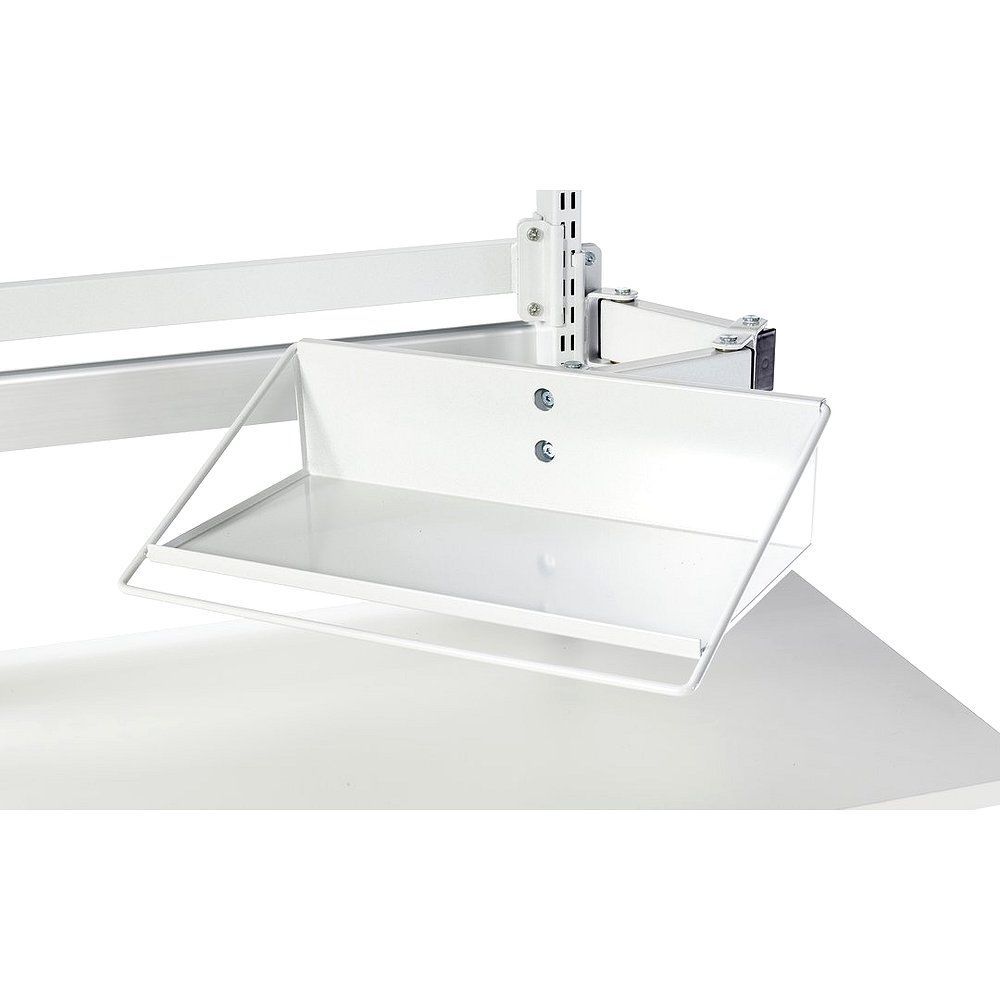

Geräteablage (92849001P)	250x250x90 mm	10 kg	Doppelgelenkarm, ESD

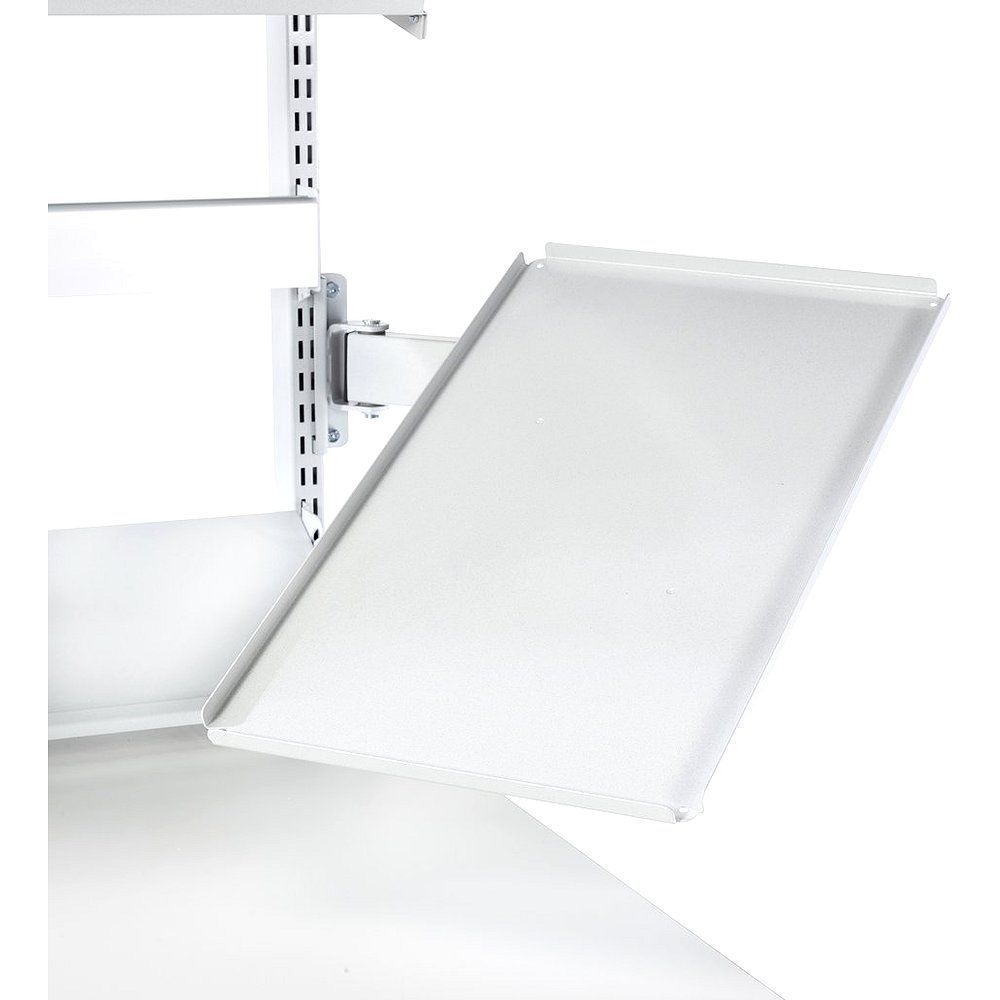

Geräteablage schwenkbar (92749001P)	560x340 mm	15 kg	0-25° neigbar, ESD
Geräteablage Schwerlastarm (92849003P)	500x250x125 mm	30 kg	Schwerlastarm 60 mm, ESD
Höhenverstellbarer Arm mit Gasfeder (860985-49)	Länge 375 mm	15 kg	60 mm Arm, ESD

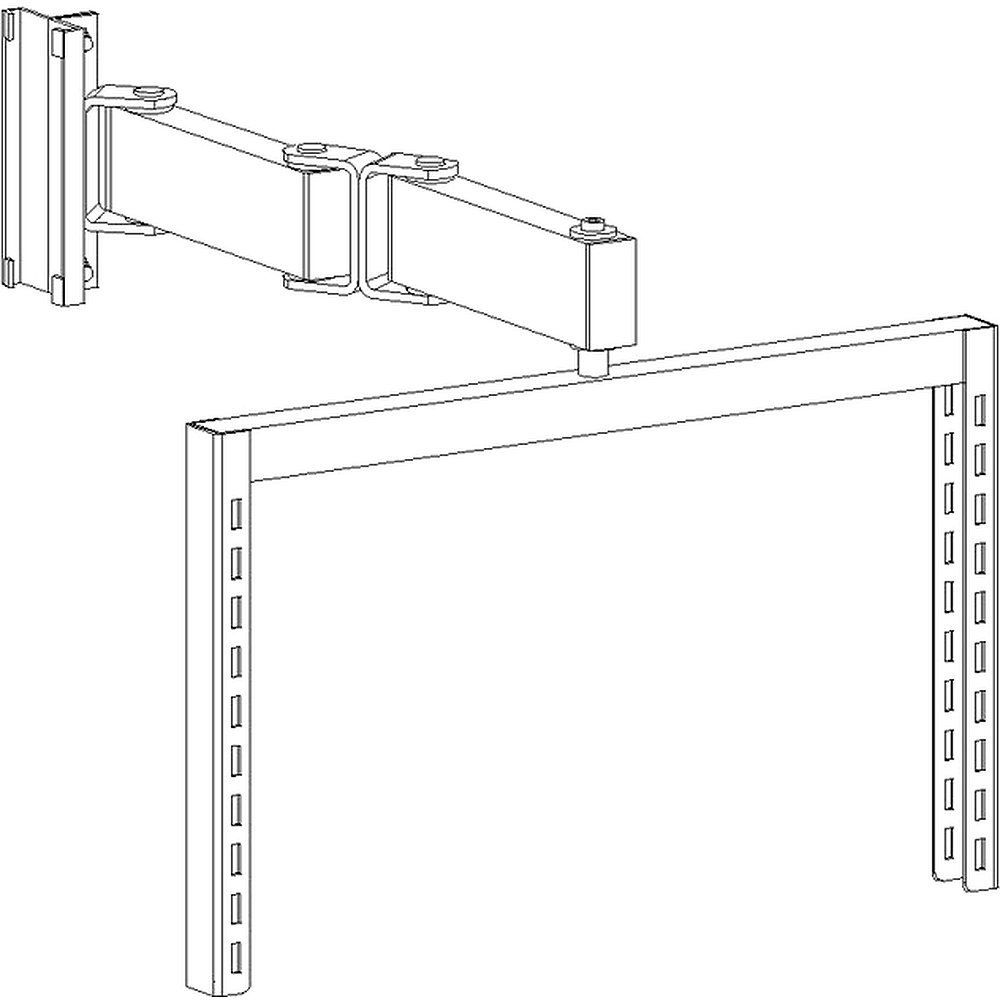

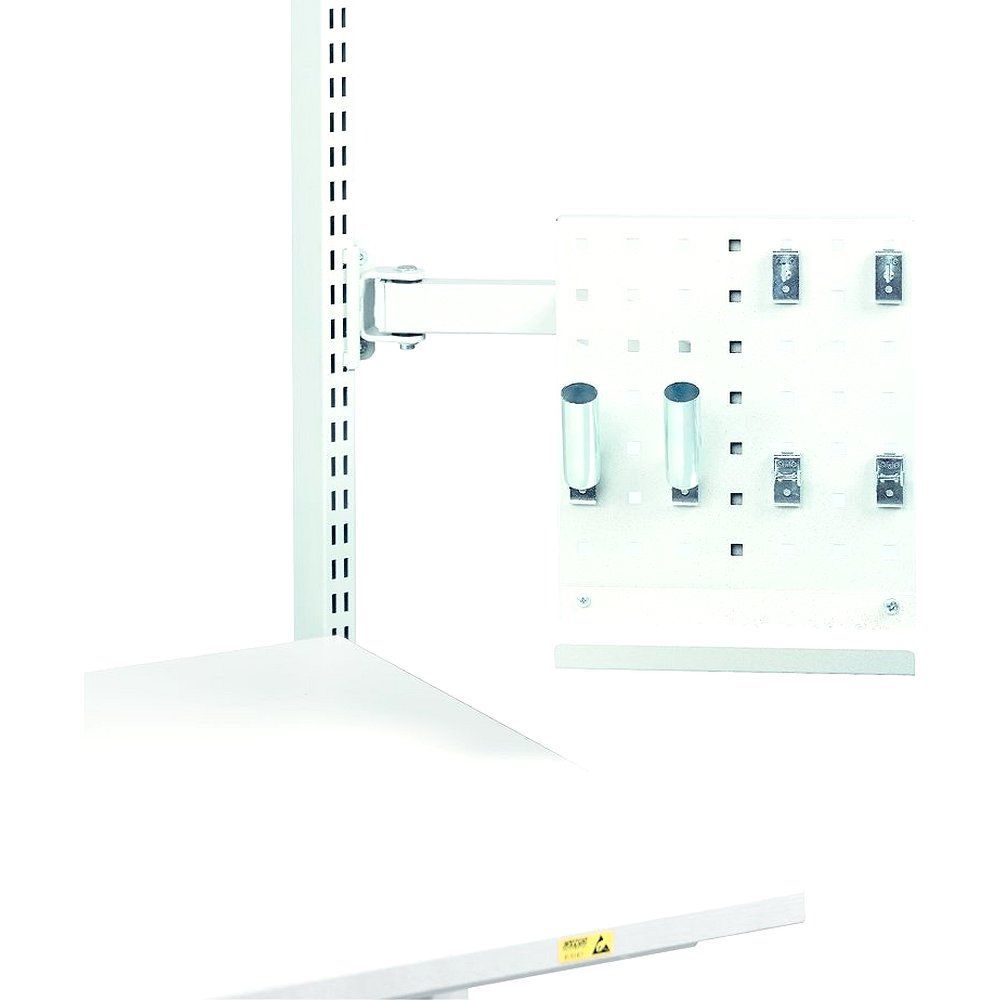

Drehbarer Werkzeughalter (880865-49P)	513x320 mm	-	Doppelgelenkarm, ESD

Typische Einsatzbereiche: Elektronikfertigung und SMT-Montage mit platzsparender Werkzeugablage in EPA-Zonen, Prüfarbeitsplätze mit schwenkbaren Monitorablagen und Dokumentenhaltern, Lötarbeitsplätze mit höhenverstellbaren Geräteablagen für Lötgeräte bis 15 kg sowie Greifschalenregale für Kleinteilebereitstellung direkt am Arbeitstisch.

Was sind Treston-Zubehörteile mit schwenkbarem Arm und welche industriellen Anwendungen sind typisch?

Treston-Zubehörteile mit schwenkbarem Arm sind höhenverstellbare Halterungssysteme für ESD-Arbeitsplätze, die Ablagen, Geräteschalen und Werkzeugpaneele flexibel positionierbar machen. Die schwenkbaren Armsysteme werden primär in der Elektronikfertigung, Qualitätskontrolle und Montage eingesetzt, wo häufige Positionsänderungen der Arbeitsmittel erforderlich sind. Typische Produkte umfassen Equipment-Trays mit Abmessungen von 250x250x90 mm bis 500x250x125 mm sowie ESD-Hilfsflächen bis 605x405 mm, die mittels Gasdruckfeder oder Doppelarm-Mechanik stufenlos justierbar sind.

Welche technischen Auswahlkriterien bestimmen die Dimensionierung von Treston-Schwenkarmen?

Die Auswahl von Treston-Schwenkarmen erfolgt nach Traglast, Ausladung und Ablagefläche der zu montierenden Komponenten. Standardausführungen bieten Ablageflächen von 210x460 mm bei CKV-Schwenkarmen bis zu 605x405 mm bei höhenverstellbaren ESD-Hilfsflächen, wobei Equipment-Trays typischerweise 500x250x125 mm messen. Doppelarm-Systeme erreichen höhere Traglasten als Einzelarme, während Gasdruckfeder-Ausführungen wie das Modell 860985-49 präzise Höhenjustierung ohne Werkzeug ermöglichen. Die Armgeometrie bestimmt den nutzbaren Schwenkbereich, der bei industriellen Anwendungen mindestens 180° betragen sollte.

Welche DIN- und EN-Normen gelten für ESD-Schwenkarme von Treston?

Treston ESD-Schwenkarme entsprechen der DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen und weisen Oberflächenwiderstände nach DIN EN 61340-2-3 zwischen 10⁶ und 10⁹ Ohm auf. Die mechanische Festigkeit der Schwenkmechanismen wird nach DIN EN 527-1 für Büromöbel oder DIN 4543 für Industriearbeitsplätze geprüft, während die ESD-Beschichtungen der Norm IEC 61340-4-1 entsprechen müssen. Zusätzlich erfüllen die Armsysteme die ergonomischen Anforderungen der EN 1005-4 bezüglich Arbeitshaltung und erreichen durch leitfähige Oberflächenbehandlung die geforderte elektrostatische Ableitung in ESD-Schutzzonen EPA nach DIN EN 61340-5-2.

Worin unterscheiden sich Einzelarm-, Doppelarm- und Heavy-Arm-Ausführungen bei Treston-Zubehör?

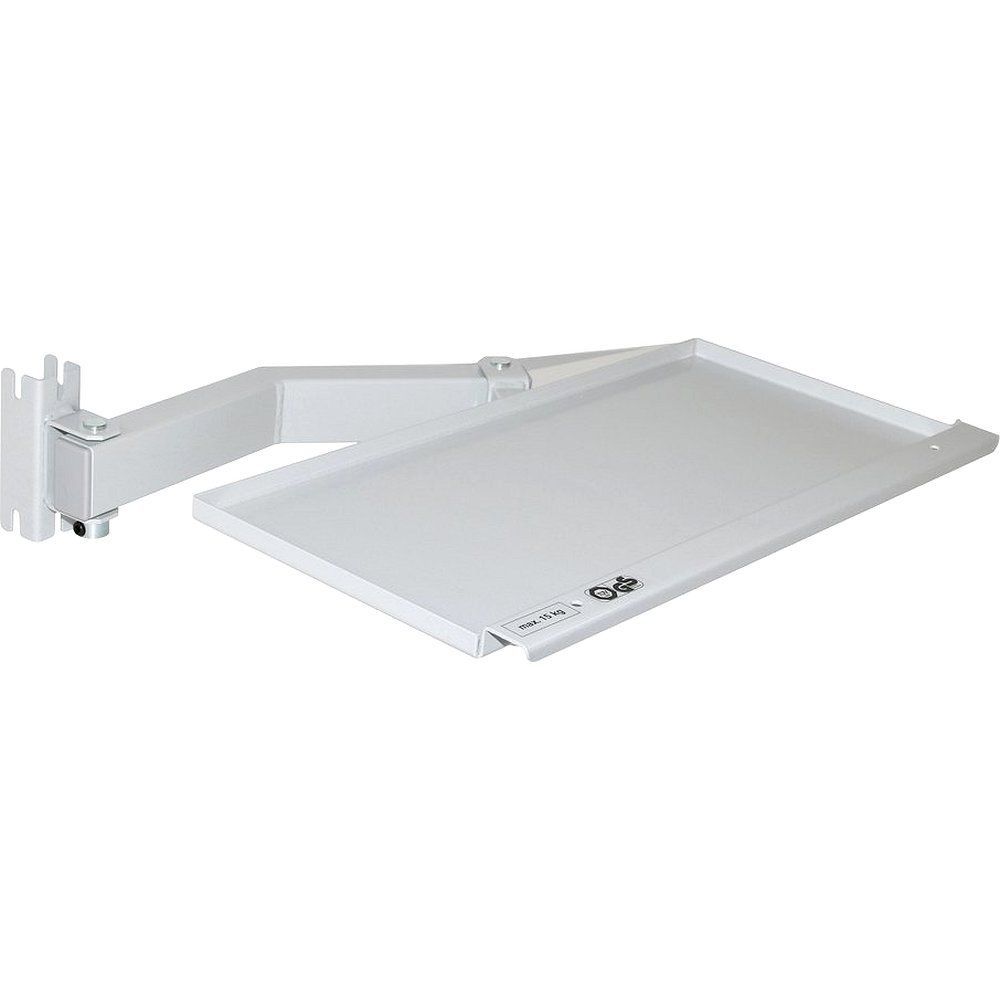

Treston-Einzelarme wie der CKV400 eignen sich für leichte Komponenten bis etwa 5 kg und bieten maximale Schwenkflexibilität, während Doppelarm-Systeme wie bei Equipment-Trays 92849002P durch symmetrische Lastverteilung höhere Traglasten bis 15 kg ermöglichen. Heavy-Arm-Ausführungen wie beim Equipment-Tray 92849003P sind für Lasten über 15 kg konzipiert und verwenden verstärkte Gelenkmechaniken mit größeren Lagerdurchmessern. Die Gasdruckfeder-Variante 860985-49 ermöglicht stufenlose Höhenverstellung ohne Werkzeug, während konventionelle Arme über Rasterpunkte oder Klemmschrauben justiert werden. Doppelarm-Konstruktionen reduzieren Durchbiegung bei großflächigen Ablagen und gewährleisten präzise horizontale Ausrichtung auch bei Vollbelastung.

Welche Installationsanforderungen gelten für Treston-Schwenkarme an bestehenden Arbeitsplatzsystemen?

Treston-Schwenkarme werden über standardisierte Säulenaufnahmen mit 30x30 mm oder Ø30 mm an Treston-Arbeitsplatzsystemen montiert und erfordern eine vertikale Mindestbauhöhe von 400 mm über der Arbeitsfläche. Die Montage erfolgt werkzeugfrei über Schnellspannklemmen oder Gewindeschrauben M8, wobei die Säulenstabilität mindestens 50 Nm Biegemoment aufnehmen muss. Bei nachträglicher Installation ist die Kompatibilität mit vorhandenen Kabelführungen und anderen Anbauteilen zu prüfen, da Schwenkarme einen Bewegungsfreiraum von mindestens 600 mm im Radius benötigen. ESD-Modelle erfordern zusätzlich eine leitfähige Verbindung zur Arbeitsplatz-Erdung über die Säulenmontage.

Welche Schutzart und Betriebstemperaturen erreichen Treston ESD-Schwenkarme?

Treston ESD-Schwenkarme erreichen Schutzart IP40 gegen Fremdkörper über 1 mm und sind für Betriebstemperaturen von +5°C bis +40°C bei relativer Luftfeuchtigkeit bis 80% ohne Kondensation ausgelegt. Die elektrostatische Ableitung funktioniert zuverlässig bei Umgebungstemperaturen zwischen +15°C und +35°C, wobei die ESD-Eigenschaften nach DIN EN 61340-2-3 auch bei 23°C ±2°C und 50% relativer Feuchte spezifiziert sind. Mechanische Bauteile wie Gasdruckfedern und Schwenklager sind bis -10°C funktionsfähig, jedoch sollten ESD-kritische Anwendungen innerhalb der klimatisierten Norm-Umgebung +21°C ±3°C betrieben werden. Die Oberflächenwiderstände bleiben zwischen 10⁶ und 10⁹ Ohm im gesamten Temperaturbereich stabil.

Welche Wartungsintervalle und Prüffristen sind für Treston-Schwenkarme in ESD-Bereichen einzuhalten?

Treston ESD-Schwenkarme erfordern halbjährliche Funktionsprüfung der Schwenkmechaniken und jährliche ESD-Widerstandsmessung nach DIN EN 61340-2-3 zwischen allen leitfähigen Oberflächen und Erdanschluss. Gasdruckfedern sind nach 50.000 Bewegungszyklen oder spätestens nach 5 Jahren zu ersetzen, während Schwenklager bei täglicher Nutzung alle 2 Jahre mit silikonfreiem Fett nachzuschmieren sind. Die ESD-Beschichtung muss bei sichtbaren Beschädigungen oder Oberflächenwiderständen über 10⁹ Ohm erneuert werden, wobei die Lebensdauer bei ordnungsgemäßer Reinigung mit ESD-geeigneten Mitteln mindestens 8 Jahre beträgt. Dokumentation der Prüfergebnisse ist für Qualitätssicherung und Compliance-Nachweis erforderlich.
