Energieleisten

Zubehör

Treston Energieleisten (TPR-Serie) versorgen Arbeitsplätze mit Strom und integrieren USB-Ladebuchsen sowie optional Netzwerkanschlüsse CAT6A in einem Bauteil. Alle Modelle arbeiten mit 16 A / 250 V und max. 3500 W, sind mit einem 4,5 m langen Netzkabel ausgestattet und lassen sich auf oder unter der Tischplatte, an Etagenborden oder an senkrechten Aufbauprofilen und Lochplatten montieren. Das Programm umfasst Längen von 331 mm (TPR3) bis 1700 mm (TPR17), mit 3 bis 6 Schuko-Steckdosen CEE7/3.

⚡ 16 A / 250 V, max. 3500 W - einheitliche Absicherung für alle TPR-Modelle

⚙ USB-Ladebuchsen Typ A - 2x USB auf allen Standardmodellen, direkt zugänglich am Arbeitsplatz

🛡 FI-Schutz (RCD) auf Anfrage - Modelle TPR14-010, TPR17-010, TPR7-008, TPR9-010 mit integriertem FI-Schalter

⬡ Netzwerkanschluss CAT6A - Modelle TPR4-003, TPR7-003, TPR9-003 mit 2x RJ45 CAT6A integriert

✦ Netzkabel 4,5 m - standardisiertes Anschlusskabel auf allen Modellen

Modell	Länge	Steckdosen	Besonderheit	Montage
TPR3-001	331 mm	3x CEE7/3	2x USB-A	Senkrecht an Profil/Lochplatte
TPR4-001	468 mm	6x CEE7/3	2x USB-A, Schalter	Senkrecht an Profil/Lochplatte

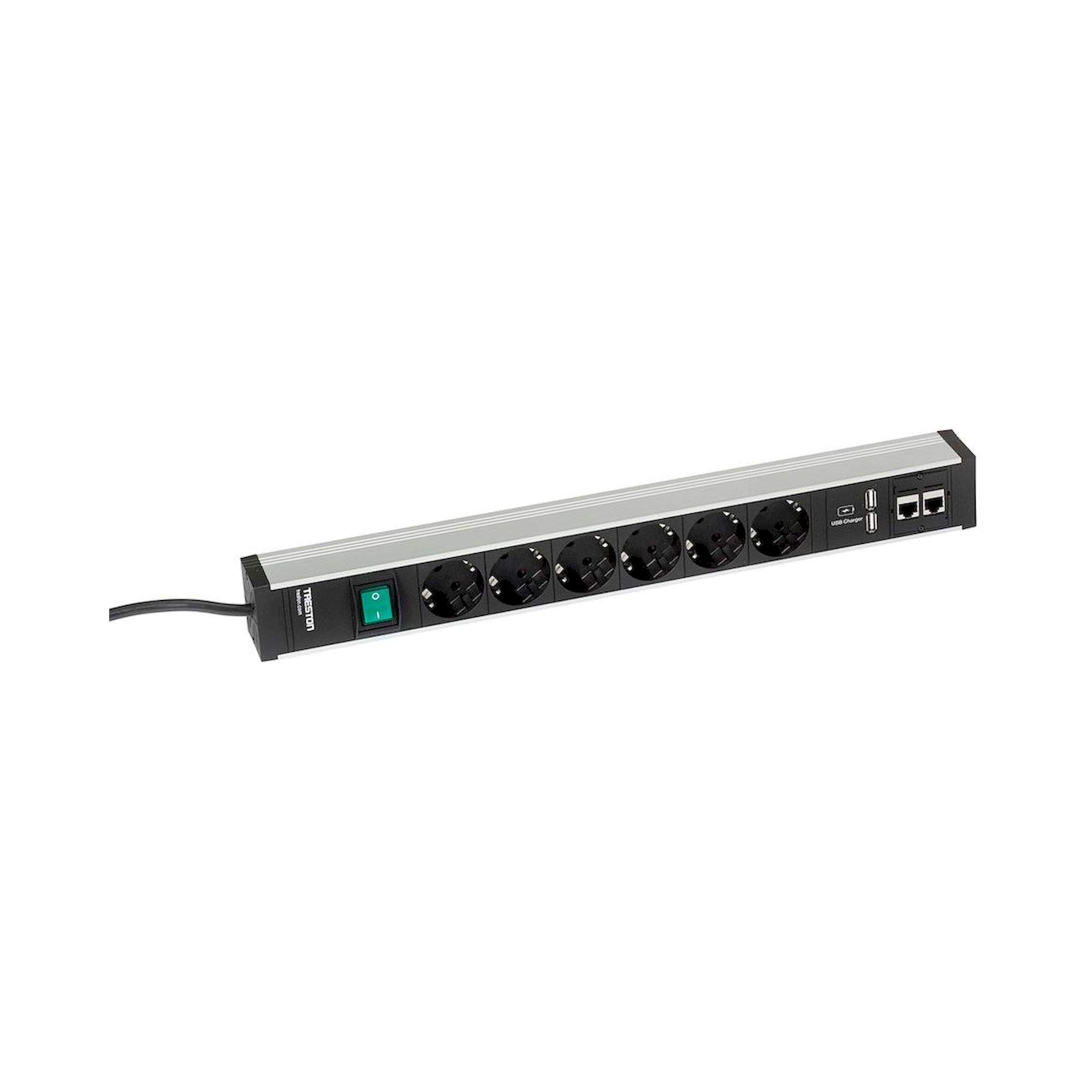

TPR4-003	468 mm	6x CEE7/3	2x USB-A, 2x CAT6A	Senkrecht

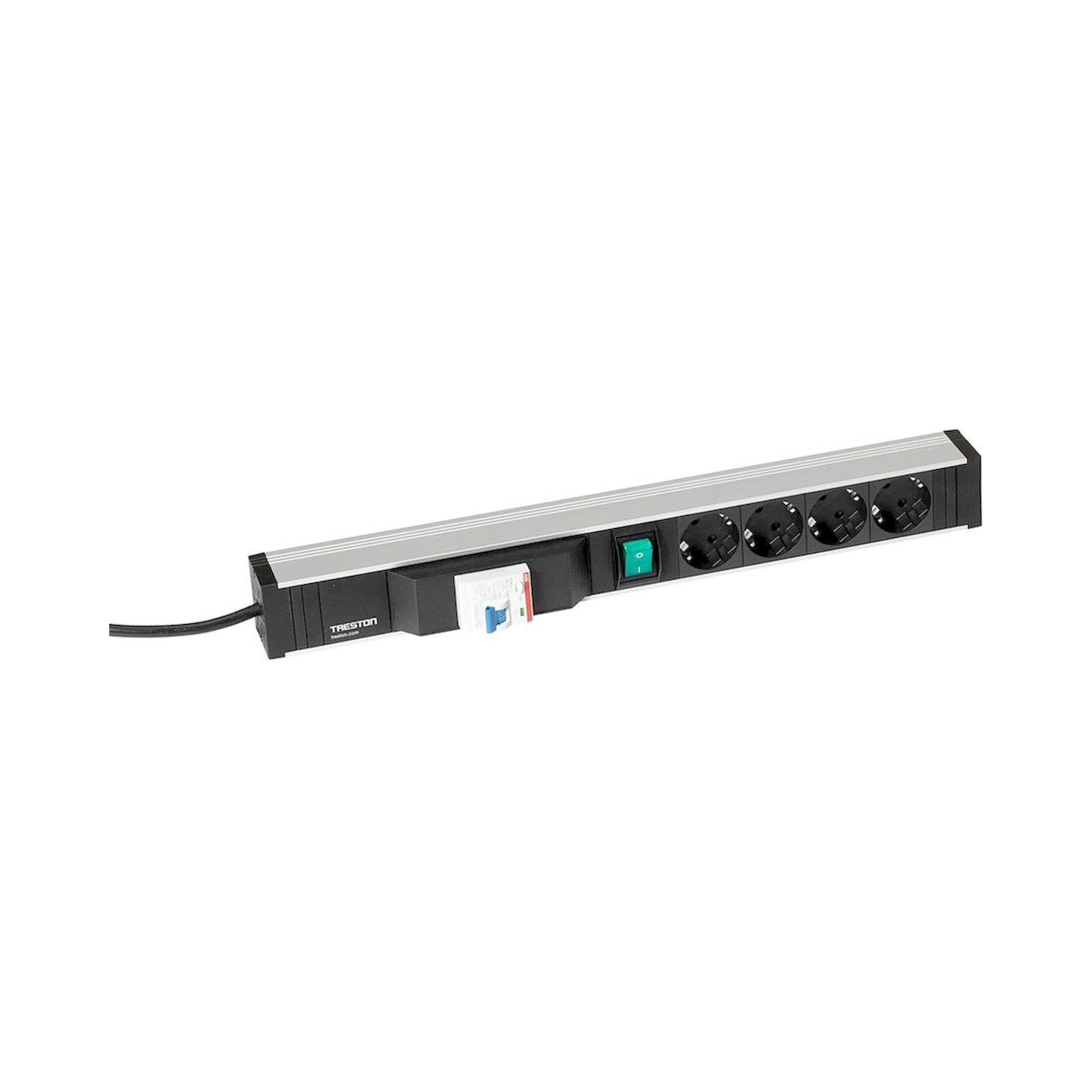

TPR4-004	468 mm	4x CEE7/3	FI-Schalter	Senkrecht

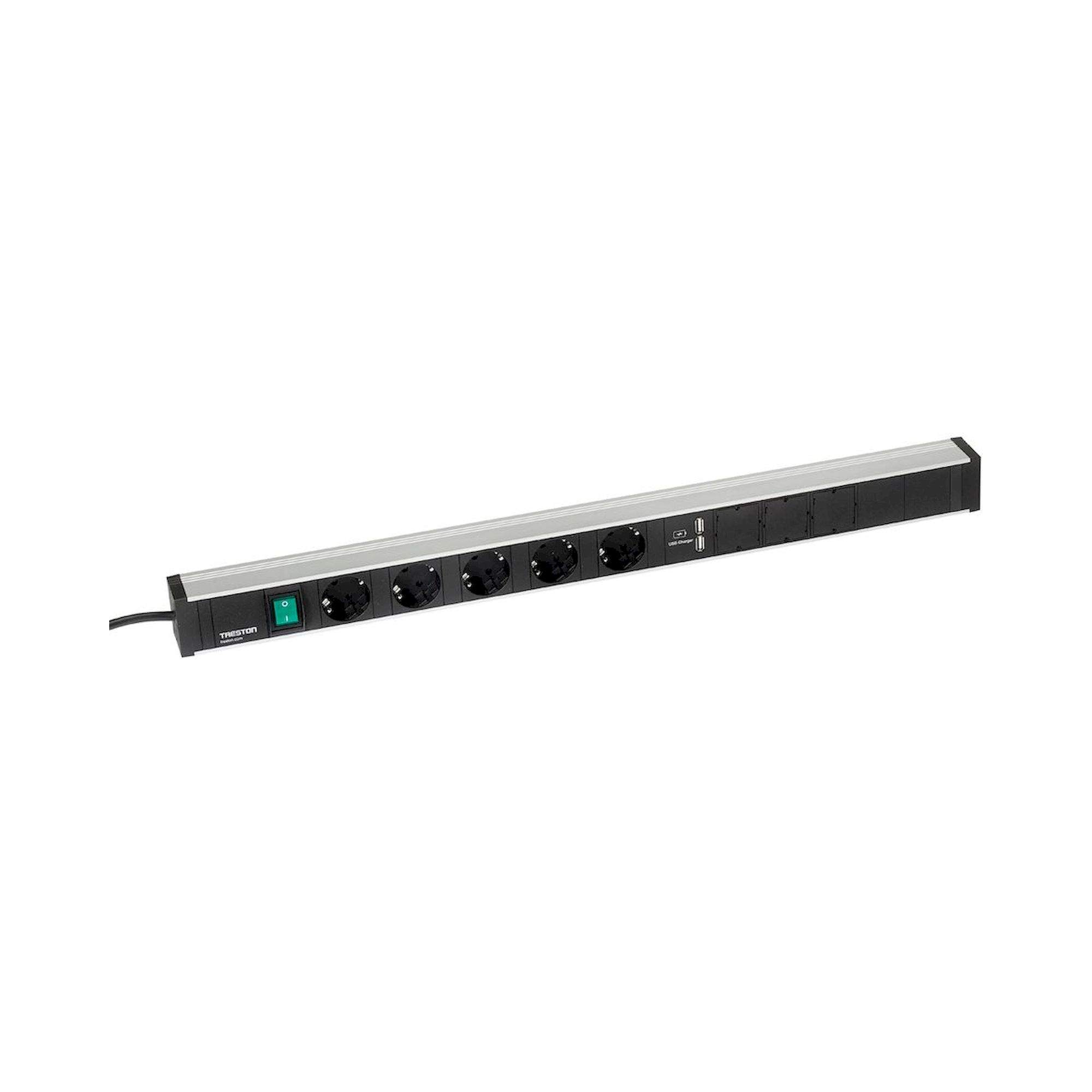

TPR7-001	683 mm	5x CEE7/3	2x USB-A, Schalter	M750-Rasterrohr oder Aluminiumprofil
TPR7-003	683 mm	5x CEE7/3	2x USB-A, 2x CAT6A	M750-Rasterrohr
TPR7-008	683 mm	5x CEE7/3	FI-Schalter, 2x USB-A	M750-Rasterrohr

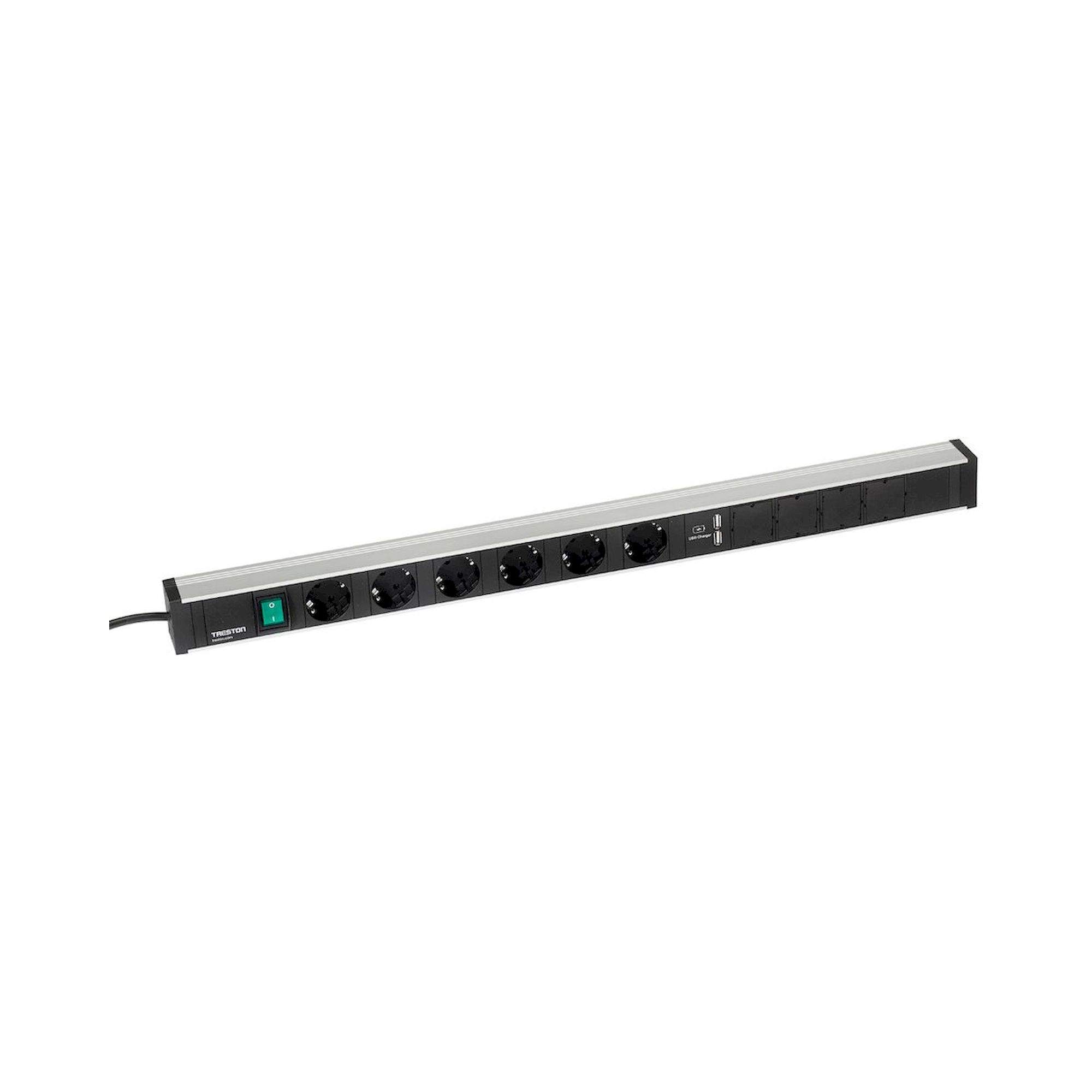

TPR9-001	836 mm	6x CEE7/3	2x USB-A, Schalter	M900-Rasterrohr
TPR9-003	836 mm	6x CEE7/3	2x USB-A, 2x CAT6A	M900-Rasterrohr
TPR14-001	1400 mm	6x CEE7/3	2x USB-A, Schalter	Auf/unter Tischplatte/Etagenbord

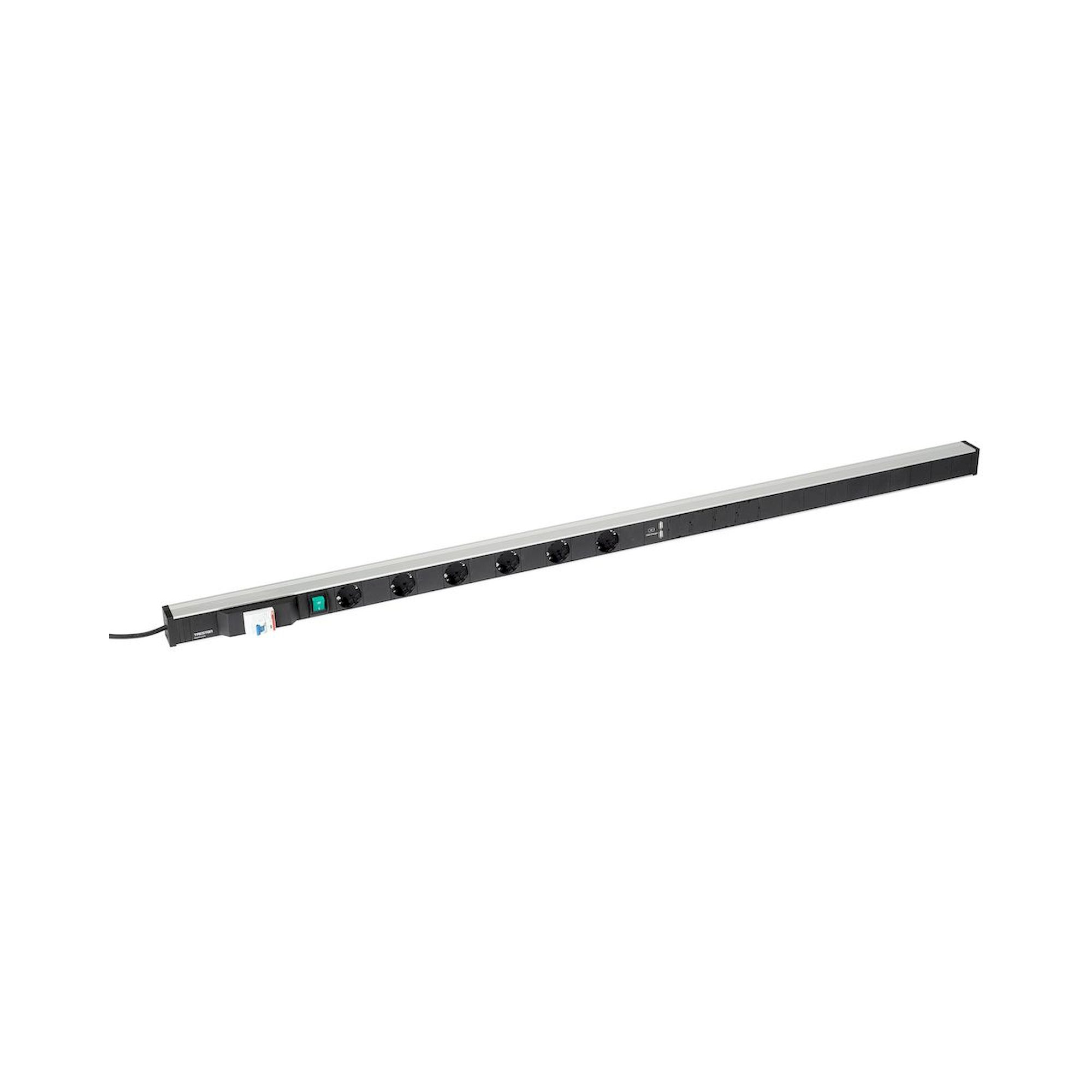

TPR14-010	1400 mm	6x CEE7/3	FI-Schalter, 2x USB-A	Auf/unter Tischplatte
TPR17-001	1700 mm	6x CEE7/3	2x USB-A, Schalter	Auf/unter Tischplatte

Typische Einsatzbereiche: Elektronik-Montagearbeitsplätze mit Bedarf an mehreren 230-V-Steckdosen und USB-Ladepunkten für Handwerkzeuge und Tablets, Prüf- und Messplätze mit Netzwerkanschluss (CAT6A-Modelle), Fertigungslinien mit FI-geschützten Abnehmerpunkten sowie Treston-Systemtische der TP-, TPH- und Concept-Baureihen aller Breiten von 500 bis 1800 mm.

Was sind Treston Energieleisten und für welche Industrieanwendungen werden sie eingesetzt?

Treston Energieleisten sind modulare Stromversorgungssysteme mit integrierter Schutzausrüstung, die speziell für industrielle ESD-Arbeitsplätze entwickelt wurden. Diese Energieleisten verfügen über bis zu 6 Schuko-Steckdosen CEE7/3, FI-Schalter, USB-Ladebuchsen Typ A und teilweise CAT6A-Netzwerkanschlüsse bei einer maximalen Belastbarkeit von 16A/250V und 3500W. Sie werden hauptsächlich in der Elektronikfertigung, Qualitätskontrolle, Laborumgebungen und Montagearbeitsplätzen eingesetzt, wo eine zuverlässige und sichere Stromversorgung direkt am Arbeitsplatz erforderlich ist.

Welche technischen Auswahlkriterien sind bei Treston Energieleisten zu beachten?

Bei der Auswahl von Treston Energieleisten sind primär die Baulänge zwischen 331mm und 1700mm, die Anzahl der Steckdosen von 3 bis 6 CEE7/3-Steckplätzen und die gewünschte Zusatzausstattung entscheidend. Die TPR-Serie bietet wahlweise FI-Schalter für erhöhten Personenschutz, bis zu 2 USB-Ladebuchsen Typ A und optional 2 CAT6A-Netzwerkanschlüsse für Datenübertragung. Alle Modelle arbeiten mit 16A/250V bei maximaler Leistungsaufnahme von 3500W und verfügen über ein 4,5m langes Netzkabel. Die Befestigungsart variiert zwischen horizontaler Montage unter Tischplatten und vertikaler Befestigung an Rasterprofilen oder Lochplatten.

Welche Normen und Zertifizierungen gelten für Treston Energieleisten?

Treston Energieleisten entsprechen den europäischen Niederspannungsrichtlinien nach DIN VDE 0100 für elektrische Anlagen und der EN 60950 für Sicherheit von Einrichtungen der Informationstechnik. Die integrierten FI-Schalter erfüllen die Anforderungen der DIN VDE 0664 für Fehlerstrom-Schutzeinrichtungen mit einem Auslösestrom von 30mA. Die CEE7/3-Schuko-Steckdosen sind nach EN 50075 zertifiziert und gewährleisten die Kompatibilität mit Standard-Eurosteckern. Für ESD-Arbeitsplätze sind die Energieleisten nach DIN EN 61340-5-1 für elektrostatisch ableitfähige Arbeitsplatzsysteme ausgelegt.

Welche Unterschiede bestehen zwischen den verschiedenen Treston Energieleisten-Varianten?

Die Treston TPR-Serie unterscheidet sich hauptsächlich in der Baulänge, Steckdosenanzahl und Zusatzfunktionen. Kompakte Modelle wie TPR3-001 mit 331mm Länge bieten 3 Steckdosen für kleine Arbeitsplätze, während TPR17-010 mit 1700mm Länge und 6 Steckdosen für großflächige Arbeitsplätze ausgelegt ist. Varianten mit Endung -003 verfügen zusätzlich über 2 CAT6A-Netzwerkanschlüsse für Datenübertragung, während -004 und -005 Modelle ausschließlich Stromversorgung ohne USB-Ports bieten. Modelle mit -010 Bezeichnung sind mit FI-Schaltern für erhöhten Personenschutz ausgestattet, während -001 Varianten standardmäßig nur einen Hauptschalter besitzen.

Welche Installations- und Kompatibilitätsanforderungen haben Treston Energieleisten?

Treston Energieleisten erfordern eine fachgerechte Installation durch eine Elektrofachkraft gemäß VDE 0100-410 und müssen über das mitgelieferte 4,5m lange Netzkabel an eine 230V/16A-Absicherung angeschlossen werden. Die Befestigung erfolgt wahlweise horizontal unter Tischplatten mittels Klemmhaltern oder vertikal an Treston M750/M900 Rasterrohrmodulen und Aluminiumprofilen. Kurze Modelle ab 468mm eignen sich für vertikale Montage an Lochplatten und Aufbauprofilen, während längere Varianten ab 683mm primär für horizontale Installation unter Arbeitsplatten konzipiert sind. Die mechanische Kompatibilität ist vollständig auf das Treston Arbeitsplatzsystem abgestimmt.

Welche Sicherheitsklassen und Betriebsbedingungen gelten für Treston Energieleisten?

Treston Energieleisten sind für den Innenbereich mit Schutzart IP20 ausgelegt und arbeiten bei Umgebungstemperaturen von +5°C bis +40°C sowie einer relativen Luftfeuchtigkeit bis 85% ohne Kondensation. Die elektrische Sicherheit entspricht Schutzklasse I mit Schutzleiteranschluss und einer Nennspannung von 250V AC bei 16A Dauerstrom. Modelle mit FI-Schalter bieten zusätzlichen Personenschutz durch Fehlerstromüberwachung mit 30mA Auslösung gemäß DIN VDE 0664. Die maximale Schaltleistung beträgt 3500W bei gleichmäßiger Lastverteilung über alle Steckdosen, wobei einzelne Steckplätze bis 16A belastet werden können.

Welche Wartungsintervalle und Prüfvorschriften gelten für Treston Energieleisten?

Treston Energieleisten unterliegen der DGUV Vorschrift 3 für elektrische Anlagen und Betriebsmittel mit einer jährlichen Prüfpflicht durch eine Elektrofachkraft oder befähigte Person. Die Funktionsprüfung der integrierten FI-Schalter ist monatlich mittels Prüftaste durchzuführen und zu dokumentieren. Bei bestimmungsgemäßer Verwendung erreichen die Energieleisten eine Nutzungsdauer von mindestens 10 Jahren, wobei mechanische Verschleißteile wie Steckdosen nach etwa 50.000 Steckzyklen inspiziert werden sollten. Sichtprüfungen auf Beschädigungen am Gehäuse und Netzkabel sind arbeitstäglich vom Anwender durchzuführen, um die Betriebssicherheit zu gewährleisten.
