Zubehör

Aufbauprofile und Rasterrohre

Treston Aufbauprofile und Rasterrohre bilden das tragende Gerüst der Concept-, TP- und TPH-Arbeitstisch-Aufbauten. Rasterrohre im Querschnitt 30x60 mm sind in Längen 500 mm (860991-49), 790 mm (860142-49), 1359 mm (860024-49) und 1582 mm (860025-49) verfügbar, alle in ESD-Ausführung. AKK-Rahmen (AKK70, AKK150, AKK180) und Aluminium-Aufbauprofil-Sets (AL2X110W, AL2X150W, AL2X180W) schaffen mehrseitige Aufbauflächen mit integrierter Kabelbefestigung und einer Tragfähigkeit von bis zu 100 kg.

Rasterrohr-Paare mit Flansch (TTP400-49, TTP790-49) in Höhen 400 und 790 mm ermöglichen schnellen Auf- und Abbau auf Tischplatten. Aufbauprofil-Sets AL2X... bestehen aus zwei aufrechten und einem waagerechten Profil mit je drei Kabelbefestigungen (CC8) und decken Breiten 1063, 1489 und 1789 mm (BxH je ca. 900 mm) ab.

53 Artikel
2 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Aufbauprofile und Rasterrohre richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Rasterrohr 30x60 mm, ESD - Längen 500, 790, 1359 und 1582 mm; Universalprofil für alle Concept-Aufbauten

↕ Rasterrohr-Paar mit Flansch TTP400/790 - Höhen 400 und 790 mm, für schnelle Befestigung direkt auf der Tischplatte

✓ AKK-Rahmen (AKK70/150/180) - BxH: 730x540 mm / 690+690x500 mm / 690+990x500 mm, ESD, stabile Doppelrahmenkonstruktion

📦 AL2X-Aufbauprofil-Sets - 1063, 1489 und 1789 mm Breite, ca. 900 mm Höhe, Tragfähigkeit 100 kg, 3x CC8 Kabelbefestigung

✦ HKCP147 Aufbauprofil-Paar extra hoch - Höhe 1470 mm, für besonders hohe Aufbauten

Produktübersicht

Artikel	Abmessung	ESD	Anmerkung

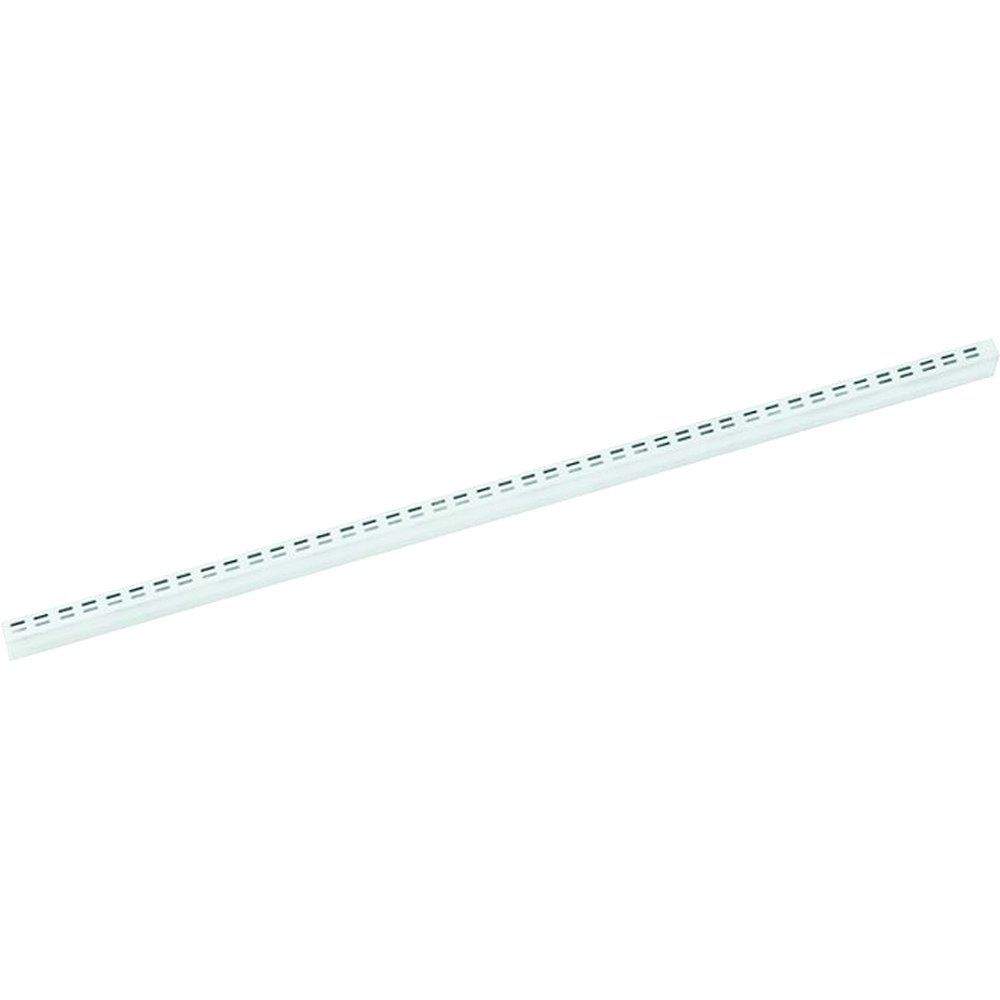

860991-49 Rasterrohr	500 mm Länge, 30x60 mm	Ja	Kurzprofil für enge Aufbauten
860142-49 Rasterrohr	790 mm Länge, 30x60 mm	Ja	Standardhöhe M750
860024-49 Rasterrohr	1359 mm Länge, 30x60 mm	Ja	Hoher Aufbau
860025-49 Rasterrohr	1582 mm Länge, 30x60 mm	Ja	Extra-hoher Aufbau

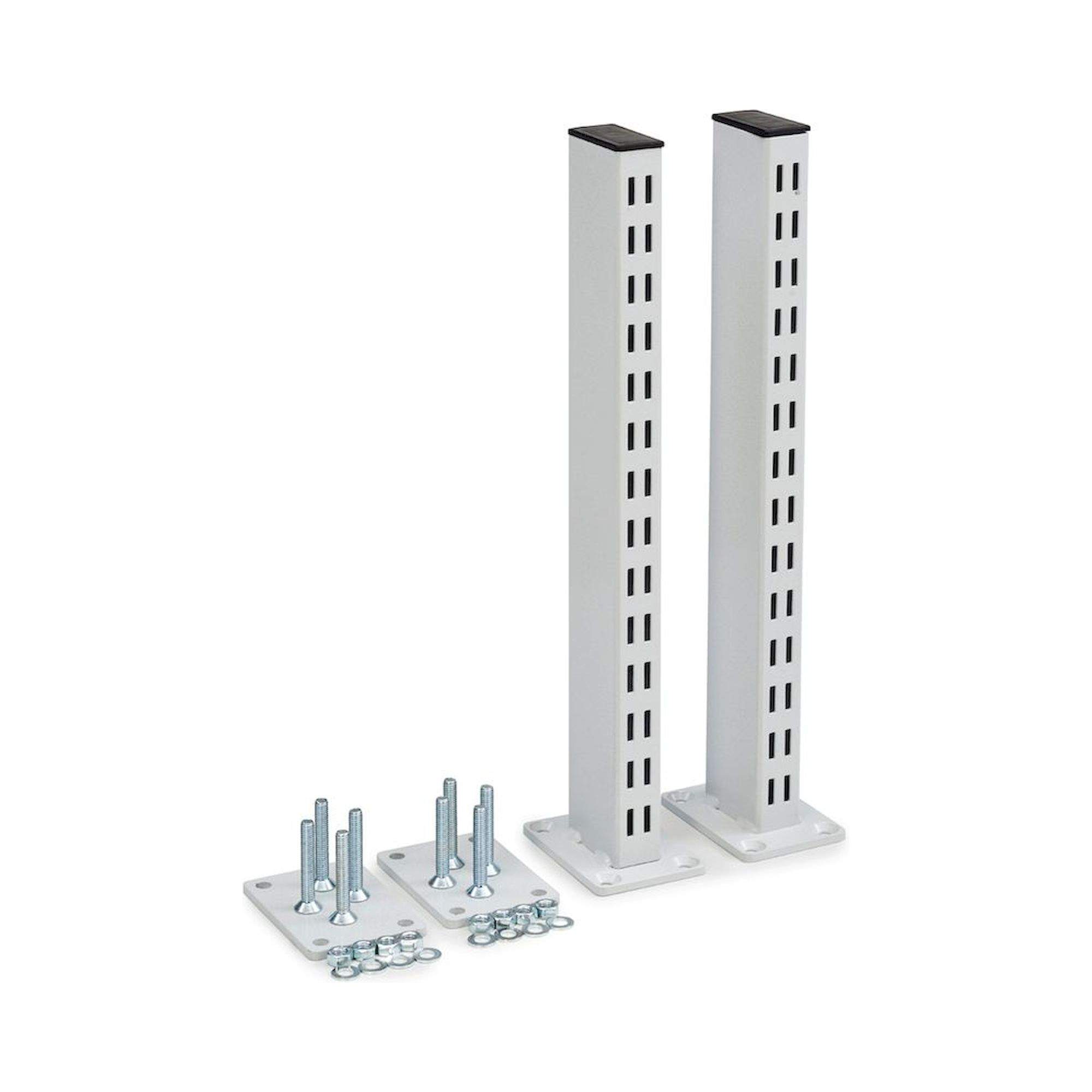

TTP400-49 Rasterrohrpaar	Höhe 400 mm, mit Flansch	Ja	Niedrige Aufbauhöhe
TTP790-49 Rasterrohrpaar	Höhe 790 mm, mit Flansch	Ja	Standard-Aufbauhöhe
AKK70	730x540 mm	Ja	Einzelrahmen für schmale Tische
AKK150	690x500 + 690x500 mm	Ja	Doppelrahmen für M1500

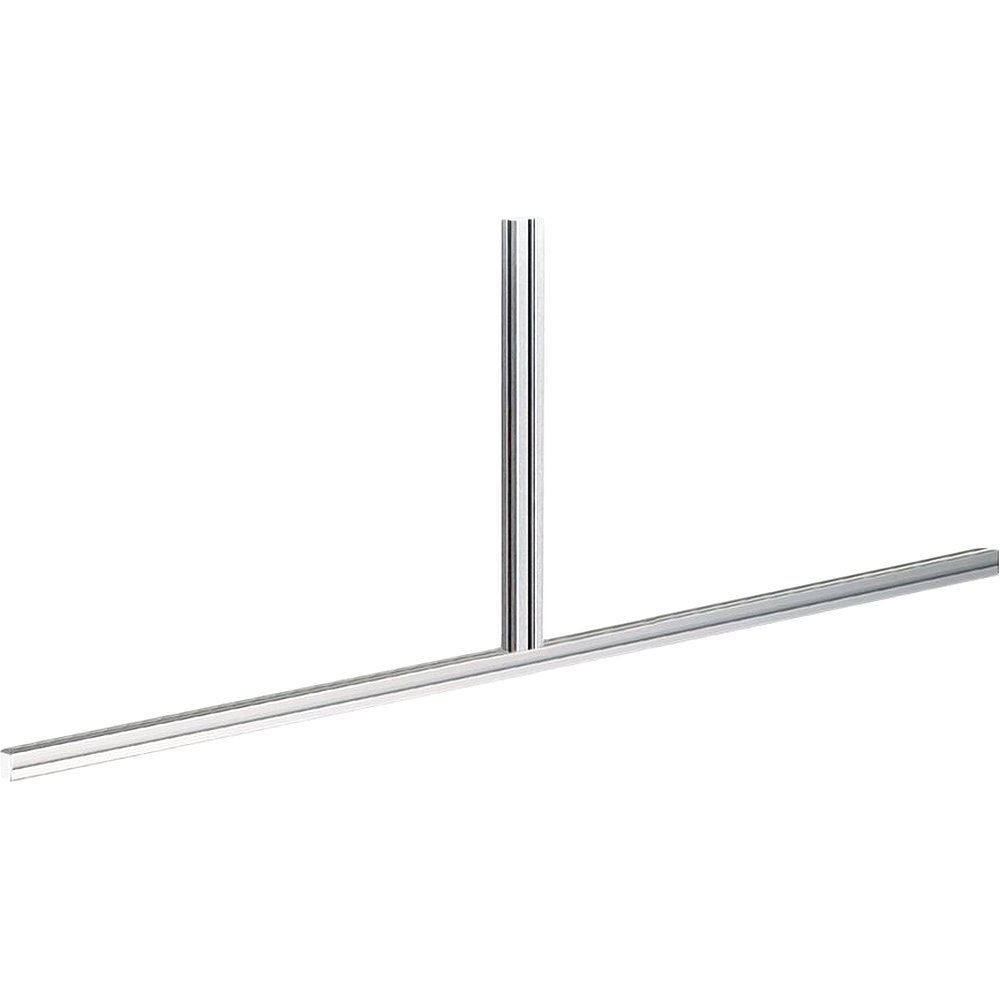

AKK180	690x500 + 990x500 mm	Ja	Doppelrahmen für M1800
AL2X110W	BxH 1063x900 mm	Ja	Tragfähigkeit 100 kg, 3x CC8

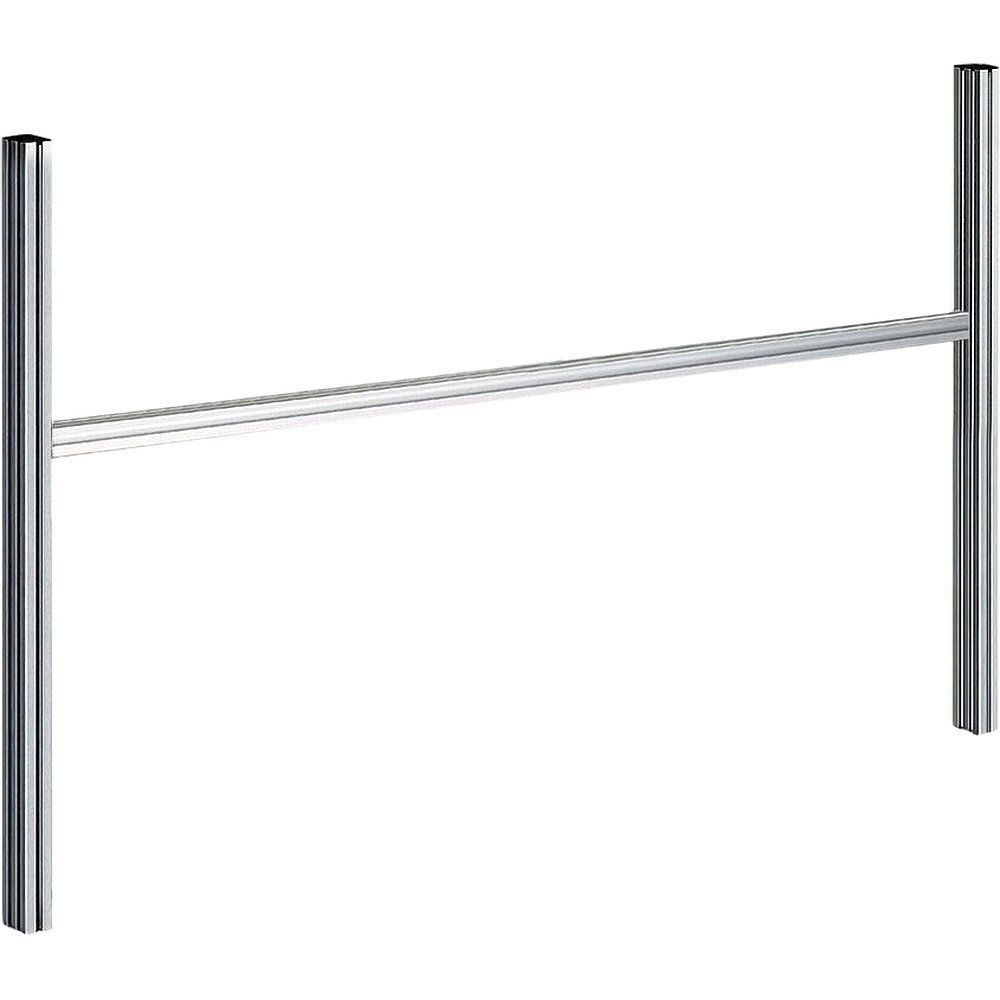

AL2X150W	BxH 1489x900 mm	Ja	Tragfähigkeit 100 kg, 3x CC8
AL2X180W	BxH 1789x900 mm	Ja	Tragfähigkeit 100 kg, 3x CC8
HKCP147	Höhe 1470 mm	Nein	Extra-hohes Profilpaar

Typische Einsatzbereiche

Typische Einsatzbereiche: Aufbau neuer Arbeitsplatz-Superstrukturen für Concept- und TPH-Tische, Erweiterung bestehender Aufbauten um zusätzliche Höhe oder Breite, Errichtung von AKK-Doppelrahmen für breite 1800-mm-Arbeitsplätze mit zentraler Abstützung sowie Installation von AL2X-Profil-Sets für Arbeitsplätze mit integrierter Kabelführung und hoher Tragfähigkeit.

FAQ

Häufige Fragen zu Aufbauprofile und Rasterrohre

Was sind Treston Aufbauprofile und Rasterrohre und für welche Industriezweige werden sie eingesetzt?

Treston Aufbauprofile und Rasterrohre sind modulare Aluminium-Struktursysteme zur vertikalen Erweiterung und individuellen Anpassung von ESD-Arbeitsplätzen in der Elektronikfertigung, Montage und Qualitätskontrolle. Diese Profilsysteme ermöglichen die flexible Integration von Zusatzausstattungen wie Beleuchtung, Monitoren und Werkzeughaltern an bestehende Arbeitsstationen. Hauptsächlich finden sie Anwendung in der Elektronikproduktion, Medizintechnik, Feinmechanik und Laborumgebungen, wo ergonomische und ESD-sichere Arbeitsplätze nach DIN EN 61340-5-1 erforderlich sind.

Welche technischen Auswahlkriterien sind bei Treston Aufbauprofilen zu beachten?

Bei der Auswahl von Treston Aufbauprofilen sind Arbeitshöhe, Tragfähigkeit und Systemkompatibilität entscheidende Kriterien. Die verfügbaren AL2X-Profile bieten Höhen von 1063mm (AL2X110W), 1489mm (AL2X150W) bis 1789mm (AL2X180W) bei einer Standardbreite von 900mm. Rasterrohre sind in Längen von 400mm bis 1582mm verfügbar, wobei die TTP-Serie mit Flanschverbindungen für erhöhte Stabilität sorgt. Die maximale Belastbarkeit liegt je nach Profiltyp zwischen 50-200kg, während der Rasterabstand standardmäßig 25mm beträgt für präzise Positionierung von Zubehörkomponenten.

Welche Normen und Zertifizierungen gelten für Treston ESD-Aufbauprofile?

Treston ESD-Aufbauprofile entsprechen der grundlegenden Norm DIN EN 61340-5-1 für elektrostatisch geschützte Bereiche und gewährleisten einen kontrollierten Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm. Die Aluminiumprofile erfüllen zusätzlich die mechanischen Anforderungen nach DIN EN 573-3 für Konstruktionsprofile und sind nach ISO 9001 gefertigt. Für den industriellen Einsatz sind die Profile nach DIN EN 1090-2 für tragende Aluminiumkonstruktionen ausgelegt. Die ESD-Eigenschaften werden gemäß DIN EN 61340-2-3 messtechnisch validiert und durch entsprechende Prüfzertifikate dokumentiert.

Was unterscheidet die verschiedenen Treston Profilserien AL2X, TTP und HKCP voneinander?

Die AL2X-Serie umfasst standardisierte Aufbauprofile mit ESD-Beschichtung in drei Höhenvarianten von 1063mm bis 1789mm für mittlere Lasten bis 150kg pro Profil. TTP-Rasterrohre mit Flanschverbindung bieten höhere Flexibilität bei der Positionierung und sind in kompakteren Abmessungen von 400mm bis 790mm verfügbar. Die HKCP-Serie stellt Hochprofile mit 1470mm Länge dar, die für besonders schwere Aufbauten bis 200kg ausgelegt sind und verstärkte Verbindungselemente besitzen. Alle Serien verwenden das 25mm-Rastersystem, unterscheiden sich jedoch in Wandstärke, Tragfähigkeit und spezifischen Verbindungstechnologien.

Welche Installationsanforderungen gelten für Treston Aufbauprofile an Arbeitsplätzen?

Treston Aufbauprofile erfordern eine stabile Grundplatte oder Tischkonstruktion mit mindestens 40mm Dicke für sichere Verschraubung der Bodenverankerung. Die Installation erfolgt über standardisierte M8-Gewindebohrungen im 25mm-Raster, wobei ein Mindestabstand von 50mm zu Tischkanten einzuhalten ist. Für ESD-konforme Montage muss eine durchgängige elektrische Verbindung zwischen Profil und ESD-Arbeitsplatte über Massebänder oder leitfähige Verbindungselemente hergestellt werden. Die maximale freie Ausladung ohne zusätzliche Abstützung beträgt 800mm bei Vollbelastung, während bei größeren Auslegern Diagonal- oder Querstreben erforderlich sind.

Welche Schutzart und Betriebstemperaturen sind für Treston Profile spezifiziert?

Treston Aufbauprofile besitzen standardmäßig die Schutzart IP20 für den Einsatz in trockenen Innenräumen und sind für Betriebstemperaturen von -10°C bis +60°C ausgelegt. Die ESD-Beschichtung bleibt in diesem Temperaturbereich stabil und gewährleistet den geforderten Oberflächenwiderstand zwischen 10⁶ und 10⁹ Ohm gemäß DIN EN 61340-5-1. Bei erhöhter Luftfeuchtigkeit bis 85% relative Feuchte zeigen die Profile keine Korrosionserscheinungen durch die eloxierte Aluminiumoberfläche. Für Reinraumumgebungen sind spezielle Varianten mit erhöhter Schutzart IP54 verfügbar, die zusätzlichen Schutz gegen Staubablagerungen bieten.

Wie oft müssen Treston Aufbauprofile gewartet werden und welche Lebensdauer ist zu erwarten?

Treston Aufbauprofile erfordern eine jährliche Sichtprüfung aller Verbindungselemente auf festen Sitz und Beschädigungen sowie eine ESD-Messung des Oberflächenwiderstands gemäß DIN EN 61340-2-3. Die erwartete Nutzungsdauer beträgt bei normalem Industrieeinsatz 15-20 Jahre, wobei mechanische Verschleißteile wie Klemmhebel nach 5-7 Jahren ausgetauscht werden sollten. Quartalsmäßige Reinigung mit ESD-verträglichen Reinigungsmitteln erhält die elektrostatischen Eigenschaften und verhindert Staubablagerungen in den Profilnuten. Eine dokumentierte Wartungshistorie ist für qualitätskritische Bereiche nach ISO 9001 empfehlenswert und unterstützt die Rückverfolgbarkeit von ESD-Schutzmaßnahmen.
