Strebenprofil 45x90L 2N, 6070 mm, Aluminium eloxiert - Bosch Rexroth 3842538303

BOSCH REXROTH Originalprodukt
B2B Nettopreis
340,20 € 285,88 €
exkl. Versandkosten
Lieferbar Schneller Versand
Artikel BRR-3842538303
Hersteller-Nr. 3842538303
Persönliche Fachberatung
Neuware Fachhändler seit 2009 Originalprodukt Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842538303
UrsprungslandDeutschland
Zolltarifnummer76042100
ZustandNeu
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
Artikel
BRR-3842538303

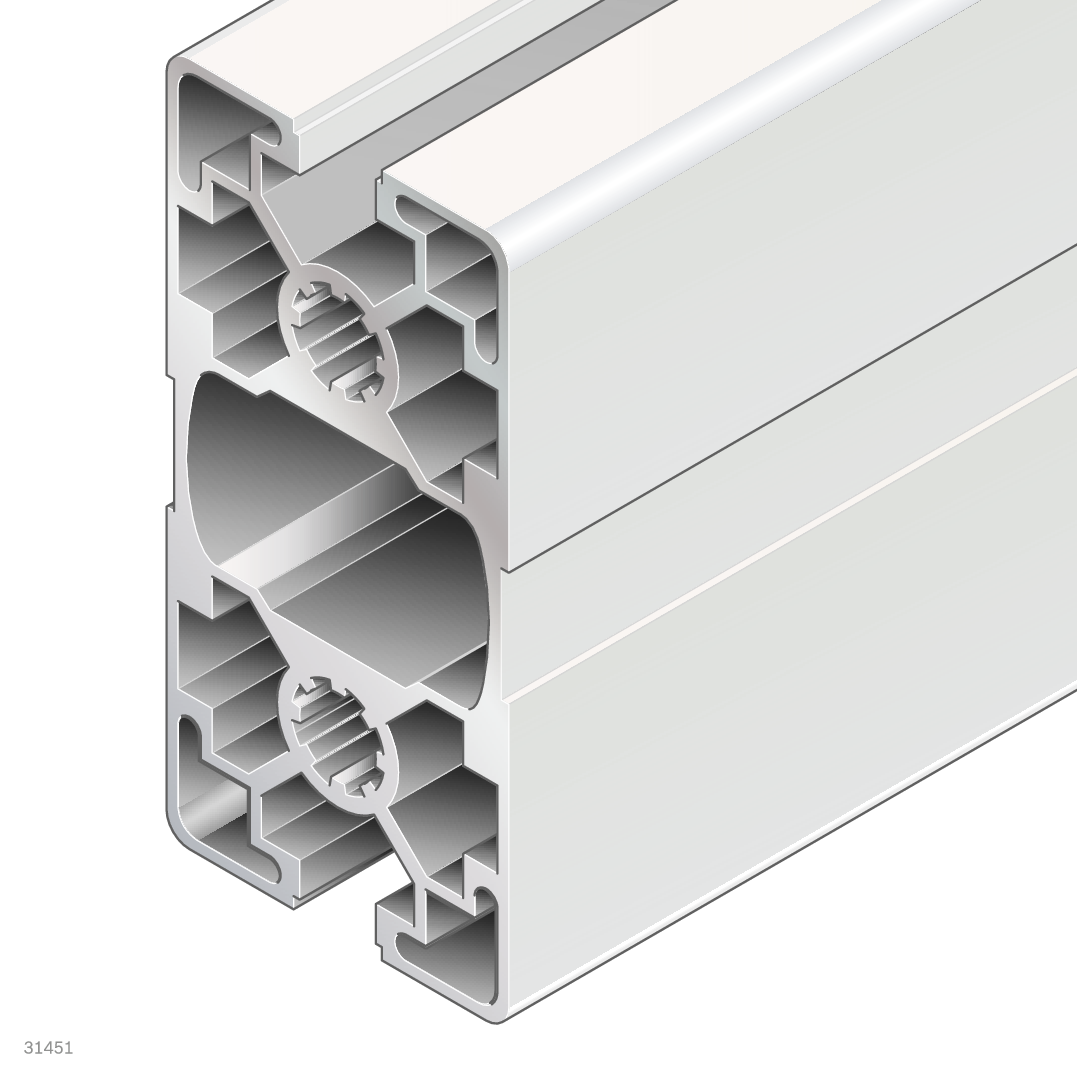

Strebenprofil 45x90L 2N, 6070 mm, Aluminium eloxiert - Bosch Rexroth 3842538303
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Aluminium-Strebenprofil im Querschnitt 45x90L mit 2 offenen Nuten (Profiltyp 2N) für das Rastermaß 45 mm. Lieferung als Einzelstange in Standardlänge 6070 mm, eloxiert in Farbe Natur. Ideal für den Aufbau von Montagerahmen, Schutzeinrichtungen und Maschinengestellen im Bosch Rexroth Aluminium-Profilsystem.
Häufig zusammen gekauft

Das Strebenprofil 45x90L 2N ist ein asymmetrisches Aluminium-Konstruktionsprofil mit zwei offenen Nuten für das 45-mm-Rastersystem von Bosch Rexroth. Mit einer Profilfläche von 12 cm² und einem Flächenträgheitsmoment in Y-Richtung von 85,6 cm⁴ eignet es sich für biegesteife Traversen, Rahmen und Stützkonstruktionen im Sondermaschinenbau und in der Betriebsmittelkonstruktion. Die eloxierte Oberfläche schützt das Profil vor Korrosion und mechanischem Verschleiß.

  • Hohe Biegesteifigkeit in Y-Richtung: Wy = 38,1 cm³ - geeignet für tragende Querstreben und lange Spannweiten
  • 2 offene Nuten (Profiltyp 2N) ermöglichen die direkte Montage von Verbindern, Winkeln und Anbauteilen ohne Demontage der Stange
  • Kompatibel mit dem gesamten Bosch Rexroth 45-mm-Rastersystem: Profilnut 10, Rastermaß 45 mm
  • Eloxiertes Aluminium - korrosionsbeständig, leicht und spanlos bearbeitbar
  • Lieferung als Einzelstange, Länge 6070 mm, Masse 3,2 kg/m

Technische Daten

EigenschaftWert
Querschnitt45x90L 2N
Abmessungen45 x 90 mm
Länge [L]6070 mm
Rastermaß45 mm
Profilnut10
Profiltyp2N
Offene Nuten2
MaterialAluminium, eloxiert
FarbeNatur
Profilfläche [A]12 cm²
Flächenträgheitsmoment X [lx]26,9 cm⁴
Flächenträgheitsmoment Y [ly]85,6 cm⁴
Widerstandsmoment X [Wx]6 cm³
Widerstandsmoment Y [Wy]38,1 cm³
Torsionsträgheitsmoment [It]31,7 cm⁴
Torsionswiderstandsmoment [Wt]7,7 cm³
Masse [m]3,2 kg/m
Gewicht (Stange)19,981 kg
LieferzustandEinzelstange in Standardlänge
Verpackungseinheit1
Empfohlenes ZubehörAbdeckkappe 45x90 signalgrau, Abdeckkappe 45x90 schwarz, Abdeckkappe mit Loch 45x90 signalgrau, Abdeckkappe mit Loch 45x90 schwarz
Weitere Informationen
Hersteller-Nr. 3842538303
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 19.981000
Höhe 6070 mm
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Zolltarifnummer 76042100
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
