Die Hub-Quereinheit HQ 2/T überführt Werkstückträger aus einer Längsstrecke in eine Querstrecke und umgekehrt - ohne eigenen Antrieb, angetrieben über Zahnriemenkopplung. Die Einheit ist ESD-gerecht ausgeführt, in zwei Baugrößen mit 1 oder 2 Hubzylindern erhältlich und für 2 oder 3 Hubstellungen ausrüstbar. Geeignet zum Anbau an ST 2-Strecken mit 45 mm oder 50 mm Profilbreite; kombinierbar mit WT 2, WT 2/E und WT 2/F.
Hub-Quereinheit HQ 2/T, ESD, Zahnriemenantrieb, 4-6 bar - Bosch Rexroth 3842998114
BOSCH REXROTH
Originalprodukt
B2B Nettopreis
1.596,29 €
1.341,42 €
Artikel
BRR-3842998114
Hersteller-Nr.
3842998114
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.3842998114
UrsprungslandDeutschland
Zolltarifnummer84313900
ZustandNeu
Artikel
BRR-3842998114
Häufig zusammen gekauft
-
Dieser Artikel:
1.596,29 € 1.341,42 €
-

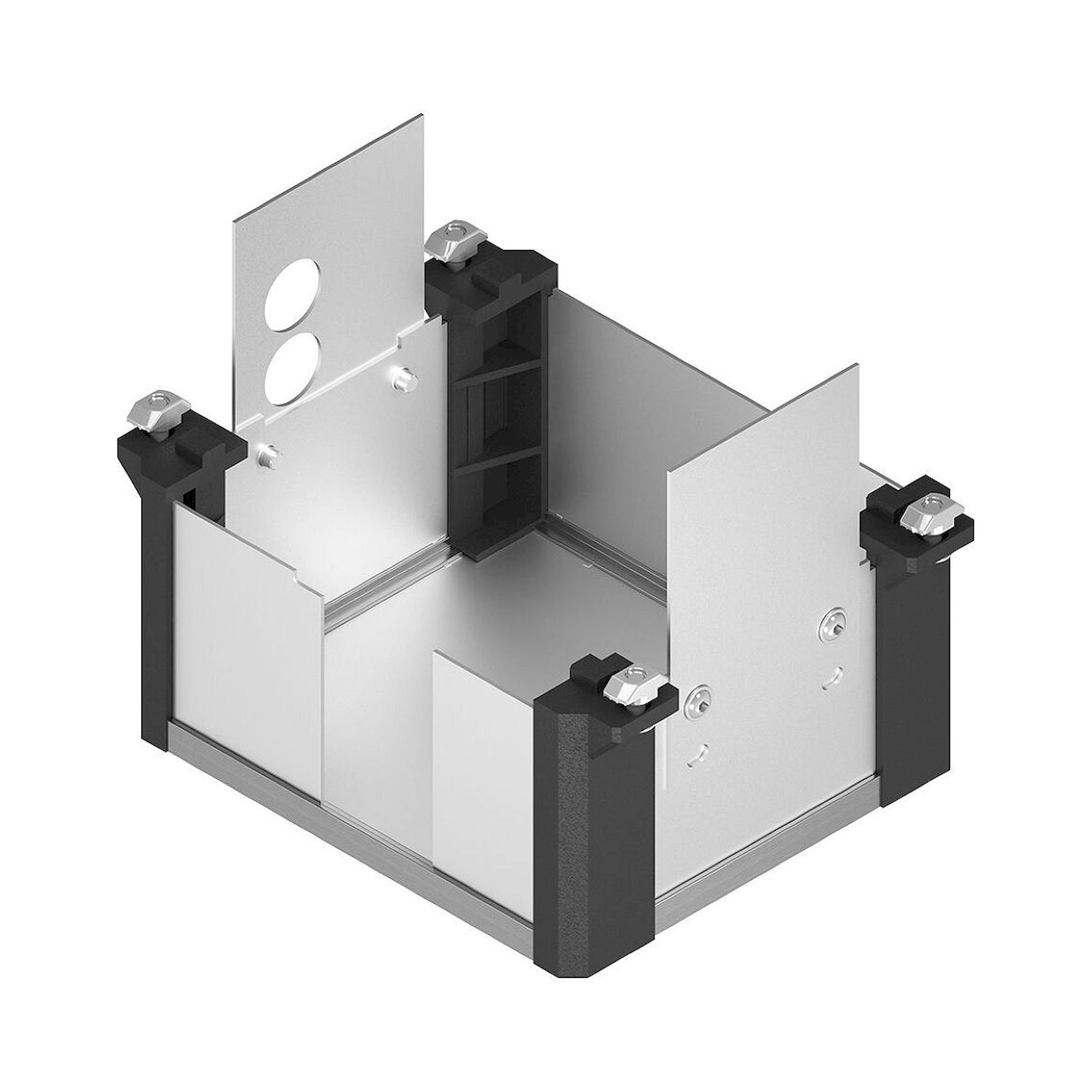

Schutzkasten SK2/B 160x240, Aluminium eloxiert/PA 66 - Bosch Rexroth 3842338755
193,92 € 162,96 €
-
Schutzkasten SK2, 400x320 mm, Aluminium eloxiert - Bosch Rexroth 3842345113
272,82 € 229,26 €
Die Hub-Quereinheit HQ 2/T ermöglicht das Ein- und Ausschleusen von Werkstückträgern zwischen Längs- und Querstrecken in Montagelinien der Baureihe TS 2. Sie arbeitet ohne eigenen Antrieb und wird über eine Zahnriemenkopplung angetrieben - typischerweise zusammen mit einer HQ 2/O als Tandembauweise. Die ESD-gerechte Ausführung erlaubt den Einsatz in elektrostatisch geschützten Bereichen (EPA).
- Zahnriemenantrieb: gleichmäßige, schonende Förderung; Fördermedium für EPA geeignet
- Zwei Baugrößen (BG 1, BG 2) mit 1 oder 2 Hubzylindern für unterschiedliche Spurbreiten und Lastanforderungen
- Pneumatikausrüstung für 2 Hubstellungen (oben, Mitte) oder 3 Hubstellungen (oben, Mitte, unten) wählbar
- Reversierbetrieb möglich - flexibler Einsatz in bidirektionalen Linien
- Anbau an ST 2/... (Profilbreite 45 mm) oder ST 2/...-H (Profilbreite 50 mm); kombinierbar mit WT 2, WT 2/E und WT 2/F
- Montiert geliefert, inkl. Befestigungsmaterial, Pneumatikausrüstung und Antriebsbausatz
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 3842998114 |
| ESD | ja |
| Reversierbetrieb | möglich |
| Baugröße | BG 1, BG 2 |
| Erforderlicher Druckluftanschluss | 4 - 6 bar |
| Pneumatischer Steckanschluss | 6 mm |
| Spurbreite Quertransport (bQ) | 160, 240, 320, 400, 480, 640, 800 mm |
| Spurbreite Längstransport (bL) | 160, 240, 320, 400, 480 mm |
| Anbauort / Profil (AO) | 0 = Profil 45x80, 1 = Profil 45x100, 2 = Profil 50x100 |
| Pneumatikausrüstung (PN) | PN 2: obere + mittlere Stellung, PN 3: obere, mittlere + untere Stellung |
| Lieferzustand | Montiert, inkl. Befestigungsmaterial, Pneumatikausrüstung, Antriebsbausatz |
| Erforderliches Zubehör | Sensor M12x1 (SN = 4 mm) je Stellungsabfrage, Schutzkasten SK 2 |
| Ausführung | TEC |
|---|---|
| Hersteller-Nr. | 3842998114 |
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.009900 |
| Zolltarifnummer | 84313900 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
