Bosch Rexroth R162471422. Kugelwagen CS KWD-030-SLH-C1-N-1

Bosch Rexroth
131,14 € 110,20 €
exkl. Versandkosten
Artikel
BRR-R162471422

Hersteller-Nr.
R162471422
Kugelwagen, SLH, Baugröße 30, Stahl CS, Genauigkeit Normal, Geringe Vorspannung, Mit Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

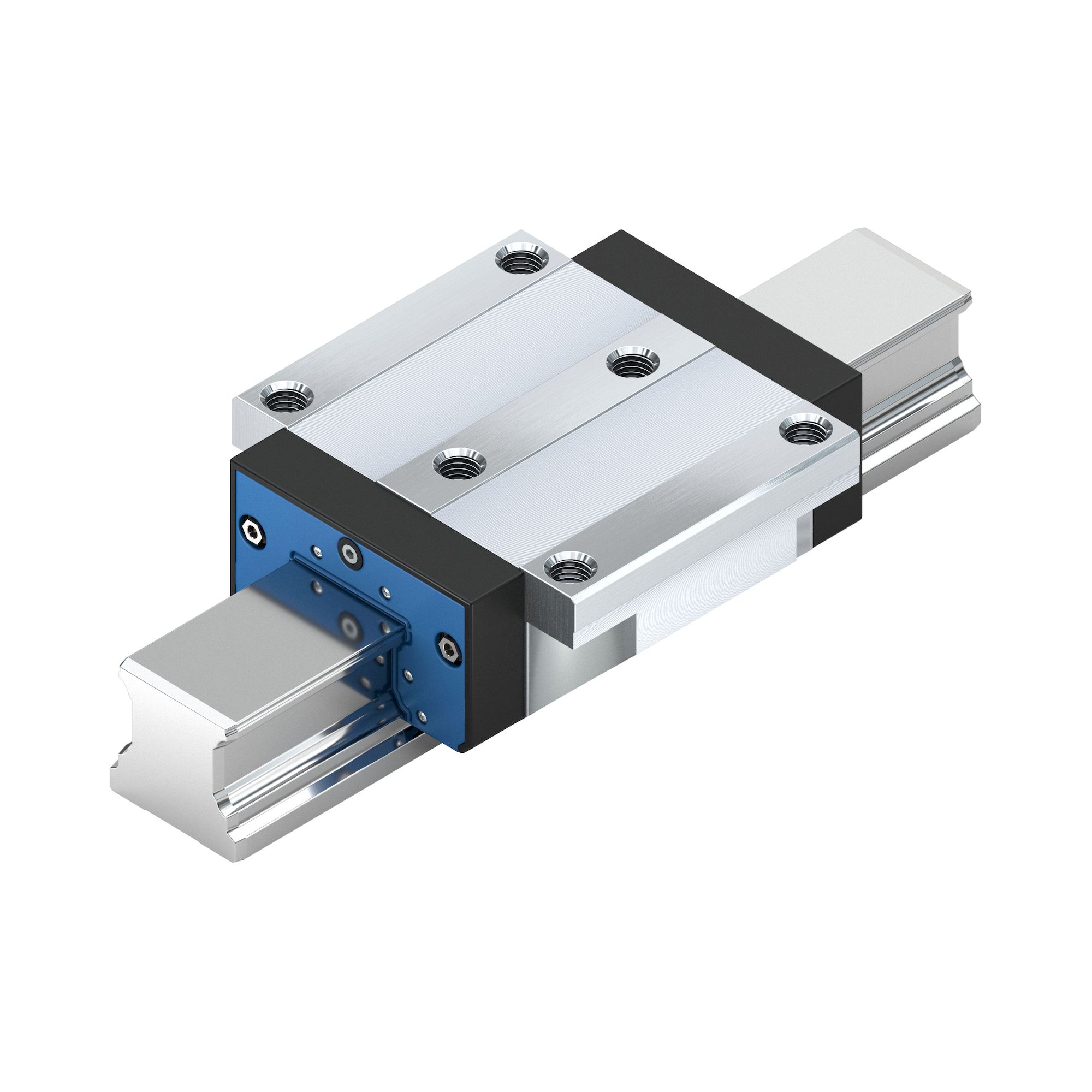

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SLH: Breite = Schmal, Länge = Lang, Höhe = Hoch
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse N: Normal
mit Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 119,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Höhere Steifigkeit als SLS
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Hohe Drehmomentbelastbarkeit
  • Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
  • Langzeitschmierung über mehrere Jahre möglich
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln bzw. der Kugelkette
  • Verschiedene Vorspannungsklassen
  • Beste Dynamikwerte
  • Passend für alle Kugelschienen SNS/SNO
  • Kugelwagen werkseitig erstbefettet
  • Kugelkette für niedriges Geräuschniveau und bestes Ablaufverhalten


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSLH - Schmal Lang Hoch
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseN - Normal
DichtungSS - Standarddichtung
KugelketteMit Kugelkette
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]60
Länge Führungswagen [mm]119.7
Höhe Führungswagen [mm]38.35
Höhe Führungswagen mit Führungsschiene [mm]45
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)​0 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]1.27
Dynamische Tragzahl C50 [N]55200
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]43800
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]62200
Dynamisches Torsionstragmoment Mt50 [Nm]960
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]760
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]1080
Dynamisches Längstragmoment ML50 [Nm]900
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]710
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]1010
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]60
Abmessung A1 (Profilschienenführungen) [mm]30
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung A3 (Profilschienensysteme) [mm]16
Abmessung B (Profilschienenführungen) [mm]119.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]89.4
Abmessung E1 [mm]40
Abmessung E2 (Profilschienenführungen) [mm]60
Abmessung E8 (Profilschienenführungen) [mm]48.4
Abmessung E9 (Profilschienenführungen) [mm]17.6
Abmessung H [mm]45
Abmessung H1 (Profilschienenführungen) [mm]38.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]28.55
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]28.35
Abmessung K1 (Profilschienenführungen) [mm]21
Abmessung K2 (Profilschienenführungen) [mm]22.7
Abmessung K3 (Profilschienenführungen) [mm]9.05
Abmessung K4 (Profilschienenführungen) [mm]9.05
Abmessung N3 (Profilschienenführungen) [mm]12
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]16
Abmessung V1 [mm]7
Weitere Informationen
Hersteller-Nr. R162471422
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
