SMD-Komponentenadapter für County EVO – Iteco 8301018

8301.087
8301.088
8301.350
8301.023
8301.025
8301.018
8301.027
8301.030
8301.021
8301.155
8301.095
8301.096
8301.023
COUNTY EVO
TECHNISCHE MERKMALE
Zählung in beide Richtungen (links oder rechts)
Teilungsfaktor 1/4 - 1/3 - 1/2 - 1 - 2 -...- 19
Gesamtstückzahlerfassung
Stückzahlvorwahl (mit akustischem Signal, wenn die
vorgewählte Stückzahl erreicht wird)
Kalibrierungstest und Selbstdiagnose
Speicher für die zuletzt gezählte Stückzahl
Modell 8301.088, Anschluss für Barcode-Leser,
Drucker-/ PC-Ausgang, Uhr und Datalogger für die letzten 500
Zählungen
Max. Zählung: 999.999 Stück
Min. Durchmesser des Leiters: 0,4 mm
Gurtbreite der beidseitig gegurteten Bauteile: 55 - 110 mm
Gurtbreite der einseitig gegurteten Bauteile:
max. 18 mm
Max. Durchmesser der Bauteile: 14 mm
Anzeige: 4-stellig, Höhe 13 mm
Maße: 240x130x110 mm -
Gewicht: 1,8 kg
County EVO 100÷240V/50-60Hz
County EVO 100÷240V/50-60Hz mit Akku,
Barcode-Leser Drucker-/ PC-Ausgang, Uhr
Rückverfolgbares Eichungszertifi kat ISO9000
(nicht enthalten)
Zubehör zum Zählen von gegurteten THT- Bauteilen
Rollenständer komplett (1 x)
Handgriff für Rolle
Zubehör zum Zählen von SMD-Bauteilen
SMD Adaptor
Spulentisch mit 2 Stiften
Handgriff für SMD
Alu-Leerspule für County-EVO
Barcode-Leser und Thermodrucker
Barcode-Leser mit Spiralkabel (1)
Thermodrucker (1)
Etikettenrolle mit 1360 Etiketten 57 x 51 mm (1)
(1) Fotos und Spezifi kationen auf Seite 6
Rollenständero
ZÄHLUNG VON SMD-BAUTEILEN
Der SMD-Adapter 8301.018 wird auf das COUNTY EVO aufgesetzt.
Dann werden die SMD-Bauteile anhand der Löcher des Träg-
erbandes gezählt. Der Spulentisch 8301.027 verfügt über zwei
Spulenstifte, die durch den Schlupf leicht regulierbar sind. Minde-
stens ein Handgriff 8301.030 wird für das Zurückspulen benötigt.
Die Alu-Leerspule 8301.021 ist eine Option für das rationelle
Zählen und Zurückspulen.
8301.025
Handgriff
8301.018
SMD Adaptor
Zählung von
axialen THTs
Zählung von
radialen THTs
ZÄHLUNG VON RADIALEN UND AXIALEN THT- BAUTEILEN
Für diese Zählung wird zuerst die Anzahl Beine des Bauteils fürden Divisor eingegeben.
Bauteile auf Spulen werden mit dem Spulenständer 8301.023 und dem Handgriff 8301.025 ab- / aufgerollt.
SMD-Spule Ø 380 mm
SMD Spule ∅180 mm
Stiftloch

Handgriff
8301.030
Leerspule aus
Aluminium
8301.021
Spulentisch
8301.027

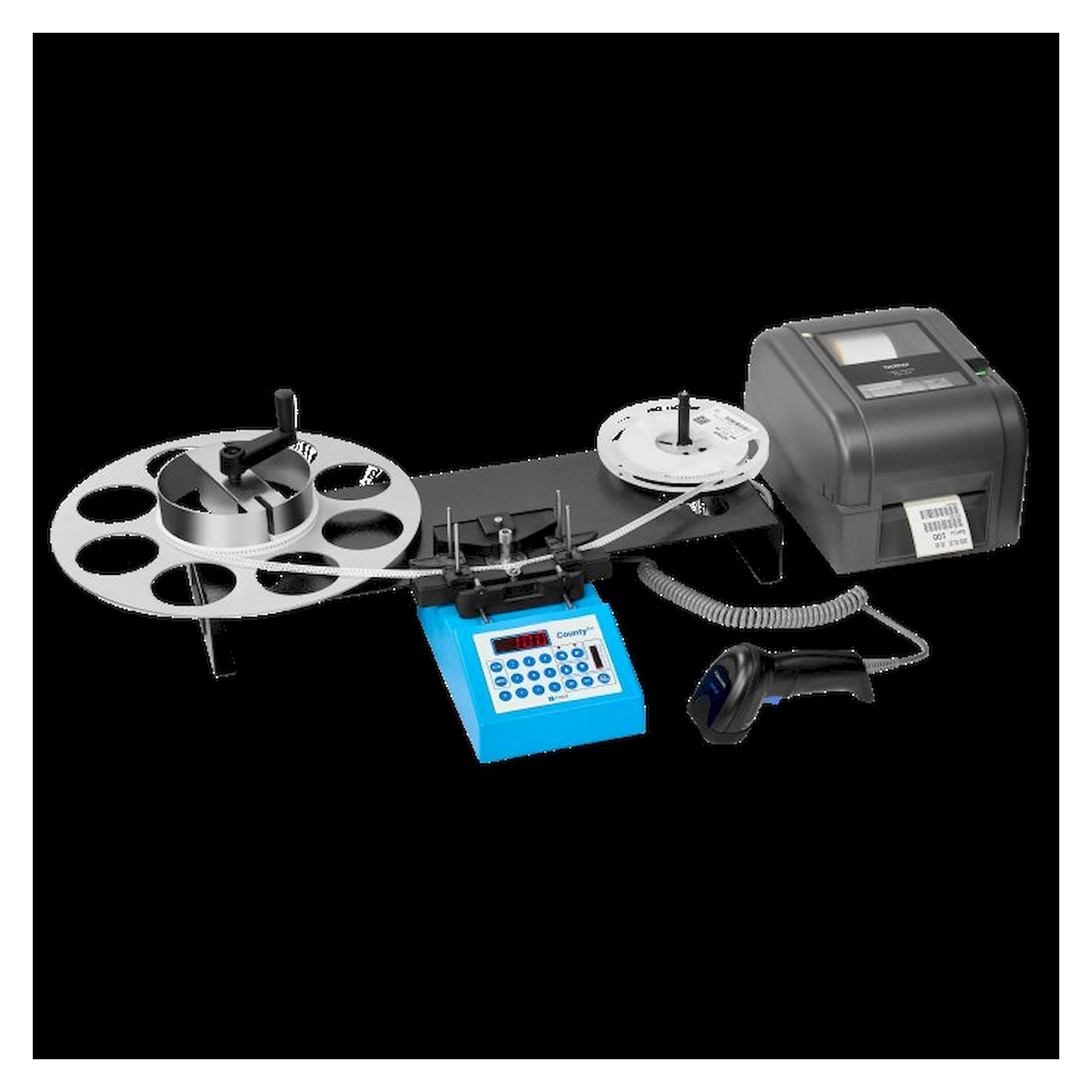

COUNTY EVO, der digitale Bauteilzähler mit Microcomputer, zum Zählen
von sowohl ein- als auch beidseitigen gegurteten axialen und radialen
Bauteilen und (mit optionalem SMD-Adapter 8301.018) für SMD-Bauteile.
4

8301.131
8301.133
8301.141
8301.143
8301.350

8301.150
8301.021
8301.155
8301.155
8301.095
8301.096
COUNTY-S EVO
8301.095
8301.096
8301.155
County-S EVO 230V/50-60Hz
County-S EVO 230V/50-60Hz
mit Empty Pocket Check
County-S EVO 115V/50-60Hz
County-S EVO 115V/50-60Hz
mit Empty Pocket Check
Rückverfolgbares Eichungszertifi kat ISO9000
(nicht enthalten)

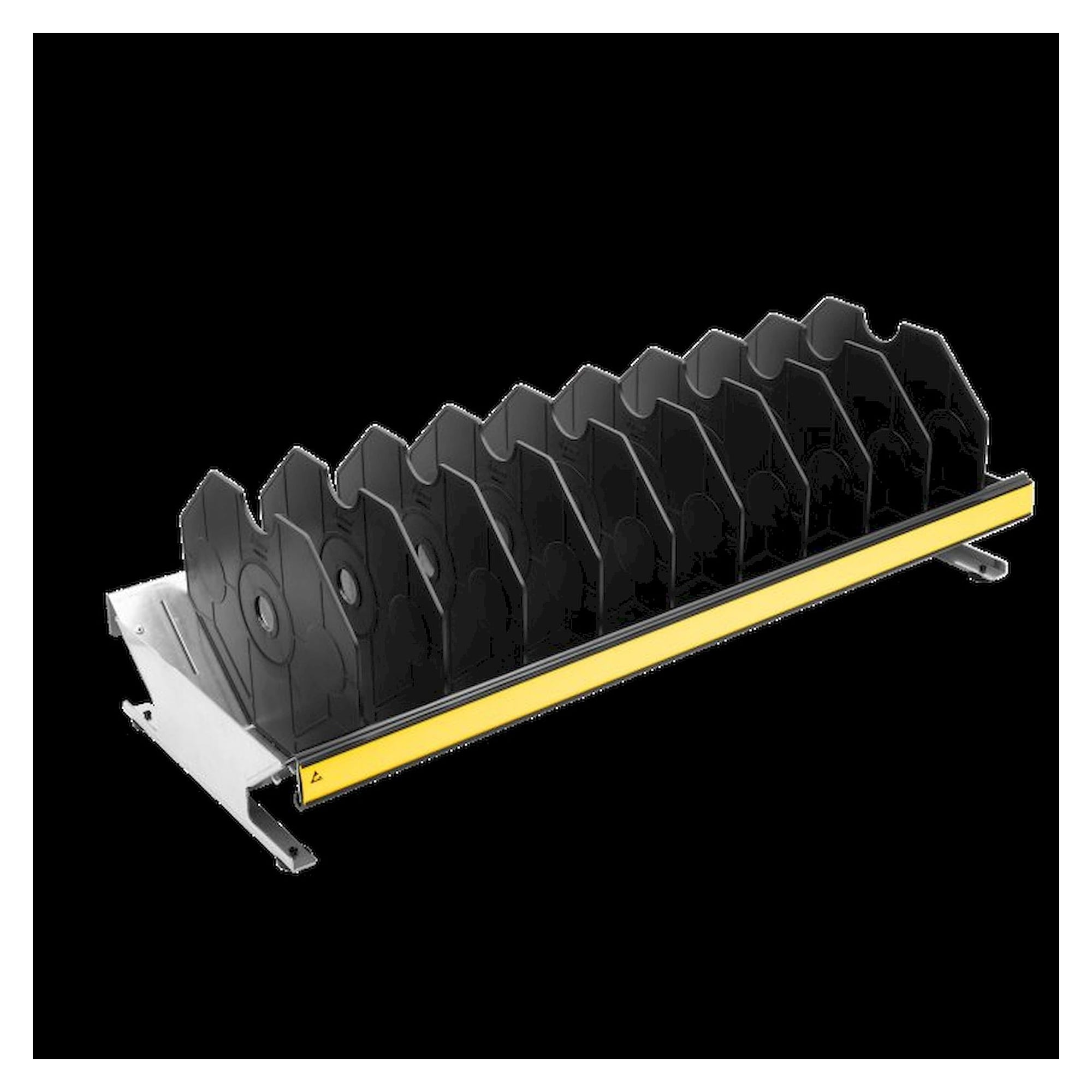

Support für Spulen mit
Durchmesser > 400mm
Verstellbare Leerspule,
Durchmesser 360mm
Barcode-Leser mit Spiralkabel
Kleiner, leichter und ergonomischer Barcode-Leser mit Spiralkabel,
Weitwinkel-Scanner zum Lesen von speziell breiten Barcodes mit
einem geringen Abstand, Schutzgrad IP42.
Der Barcode-Leser wird mit einem einzigen Stecker mit dem EVO-
Zähler verbunden und über das gleiche Kabel gespiesen.
Barcode-Leser mit Spiralkabel
für County EVO / County-S EVO
Robuster und zuverlässiger Thermodrucker mit Netzgerät 110
/ 230 Vac und Signalkabel. Er ist in der Lage Etiketten bis zu
einer Breite von 104 mm zu drucken.
Der EVO-Zähler ist optimiert zum Ausdrucken von Etiketten
von 57 x 51 mm.
Thermodrucker
Etikettenrolle mit 1360 Etiketten 57 x 51 mm
8301.150
Support für Spulen mit
Durchmesser > 400 mm
8301.021
Verstellbare Leerspule
County-S EVO Bedientastatur
DRUCKER
für County EVO / County-S EVO
DRUCKER
BARCODE-LESER
BARCODE-LESER
6
