Antistatik-Einbaubürste 100 mm für Bahnware, Magnethalter und Erdungskabel - Kinetronics SWG-100

Beim Auf- und Abwickeln, an Umlenkwalzen und an Gleitelementen lädt sich Bahnware elektrostatisch auf. Der Staub, den diese Ladung anzieht, wandert ins Endprodukt, Lagen haften aneinander und die Weiterverarbeitung bleibt stehen. Die Kinetronics StaticWisk SWG-100 ist deshalb keine Handbürste, sondern eine Einbaubürste: Sie wird mit 100 mm Arbeitsbreite fest an der Bahn montiert und bleibt dort. Gemessen hat der Hersteller an Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung: Hinter einer richtig montierten Bürste bleiben weniger als 5 Prozent davon übrig.

Vorteile

• Belegter Ladungsabbau: unter 5 Prozent Restladung im Prüfszenario des Herstellers, Polyethylenfolie bei 1 m/s und rund 20 kV Anfangsladung
• Beidseitige Montage: berühren sich zwei Bürsten ohne Material dazwischen, sinkt das Potential an der Kontaktstelle auf deutlich unter 1 kV absolut
• Materialschonend: 40 mm lange leitfähige Synthetikfasern nehmen die Ladung auf, ohne das Material zu markieren

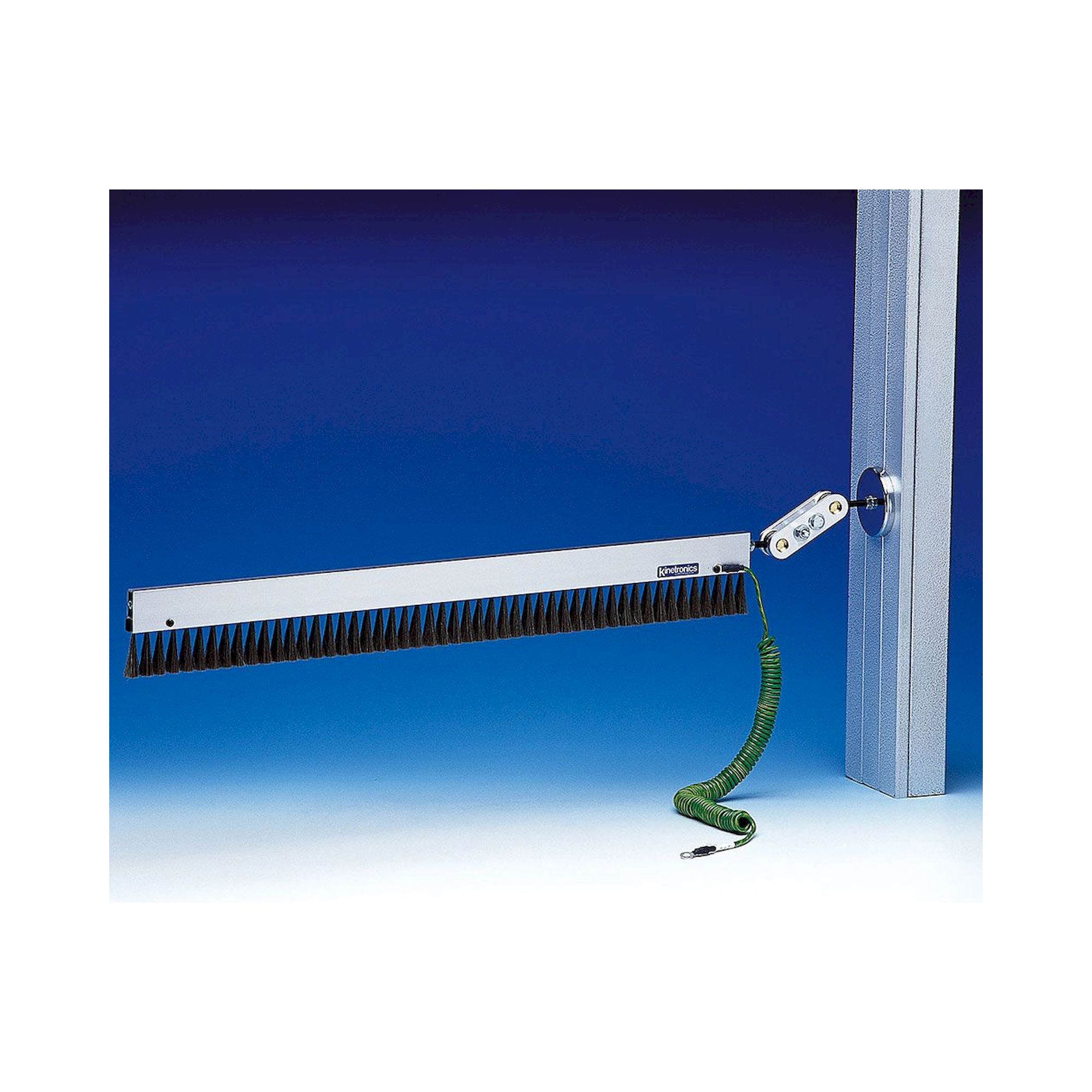

• Justage ohne Umbau: Magnetfuß-Halter, 150 mm lang, mit zwei vorgespannten Kugelgelenken (M6)
• Erdung ab Werk: spiralisiertes Erdungskabel liegt bei und führt die Ladung gegen Masse ab

Anwendung

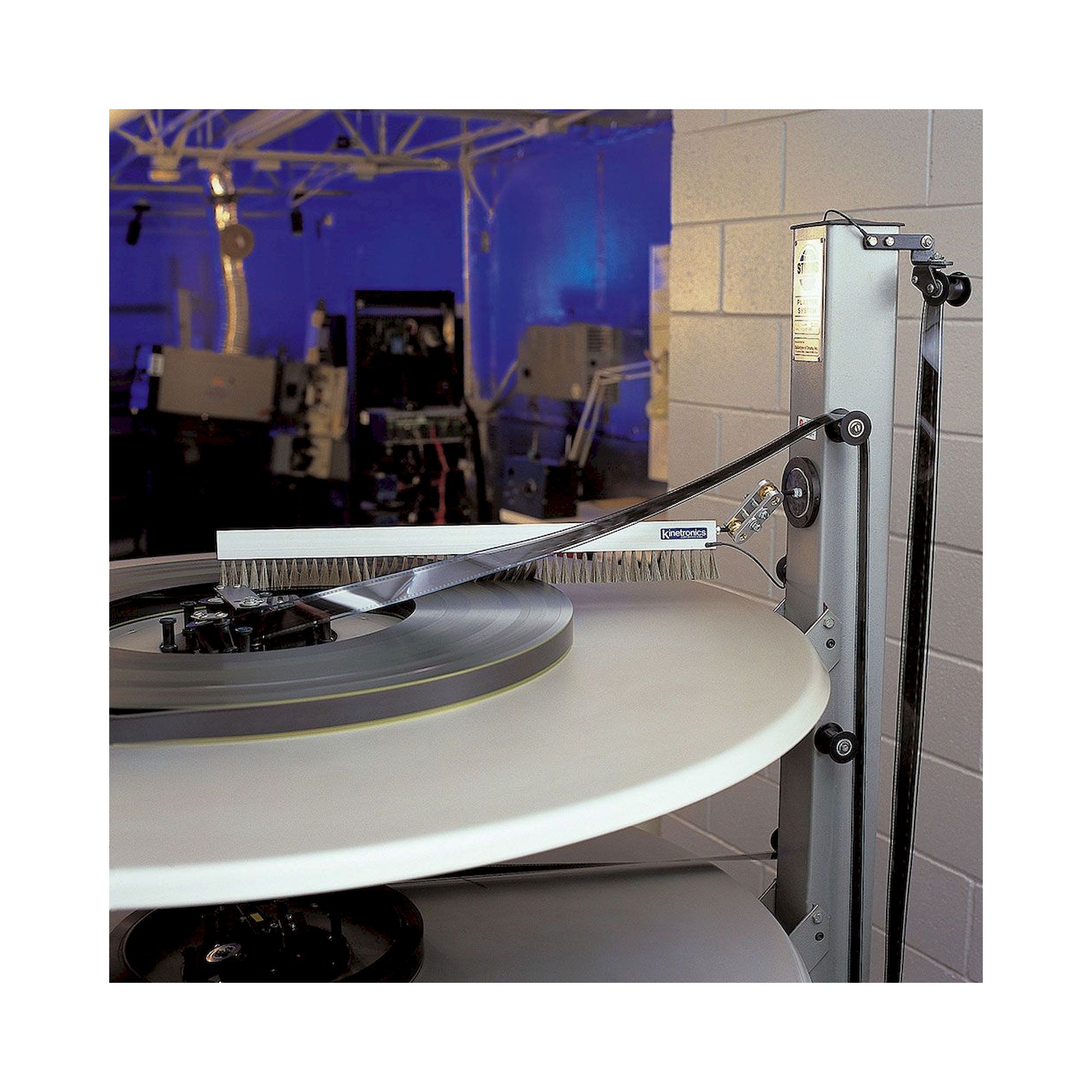

Bahnware aller Art, also Papier, Kunststofffolien und Stoffe, vor allem in der Verpackung und in der grafischen Industrie. Die Bürste wirkt nur in der Nähe ihrer Montagestelle, ein langer Materialweg über mehrere Walzen braucht deshalb mehrere Bürsten. Sitzt sie nur auf einer Seite der Bahn, induziert die Gegenseite nach dem Kontakt wieder etwa die Hälfte der ursprünglichen Ladung. Die Baureihe reicht von 100 mm bis 625 mm, die Modellnummer nennt die Bürstenlänge in Millimetern. Mit 100 mm deckt die SWG-100 schmale Bahnen und einzelne Spuren ab. Sondermaße sind auf Anfrage lieferbar.

Montage und Pflege

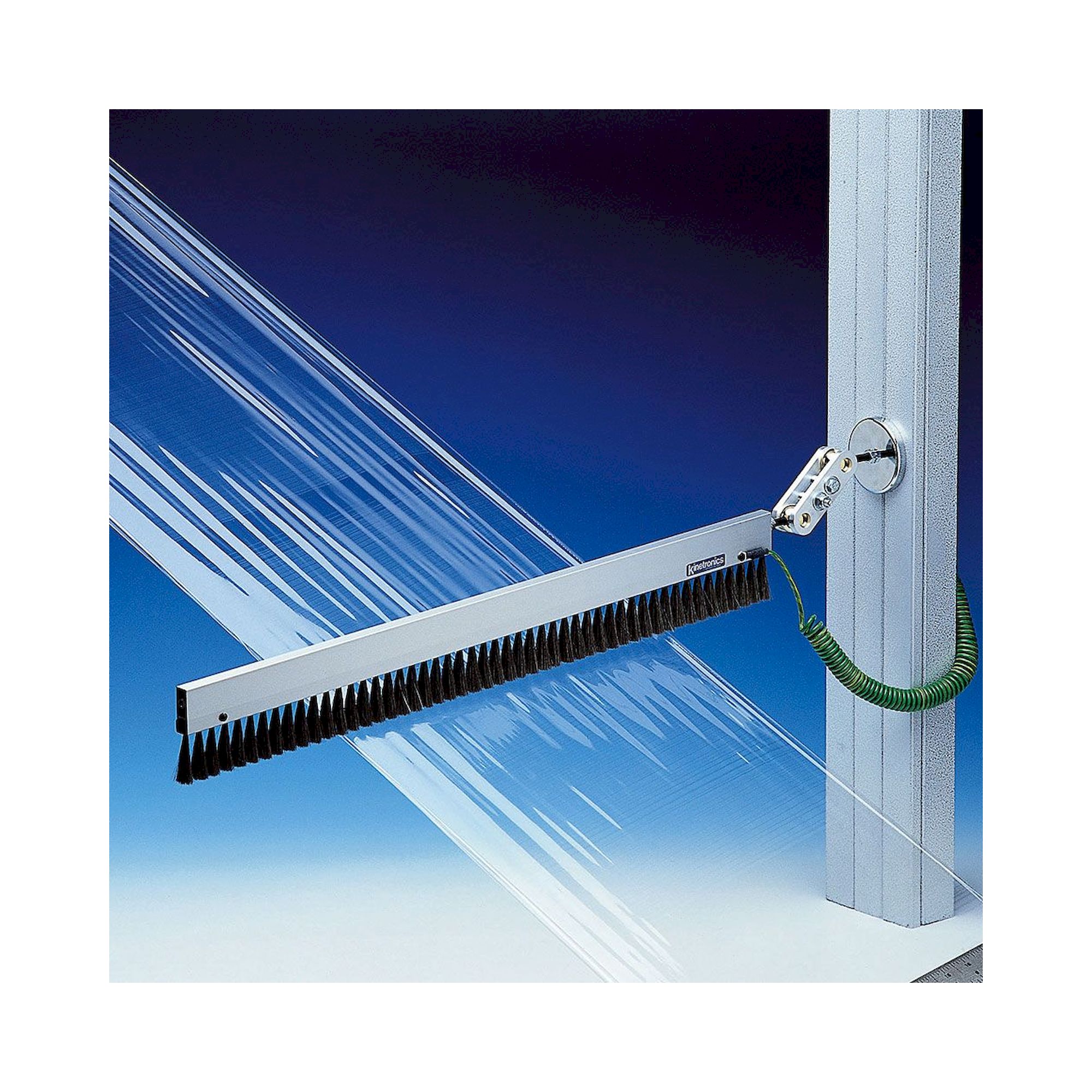

Der Magnetfuß hält auf jeder metallischen Fläche im Maschinenrahmen, die Kugelgelenke stellen Winkel und Abstand zur Bahn ein. Das Erdungskabel muss an Masse liegen, sonst fließt die Ladung nicht ab. Der Hersteller weist darauf hin, dass sich längere Bürsten unter Umständen nicht allein mit den mitgelieferten Magneten sicher befestigen lassen. Für lange Ausführungen empfiehlt er einen zusätzlichen Träger aus Stahl oder Aluminium, im oberen Bereich des Aluminiumprofils können Befestigungslöcher gebohrt werden. Die ordnungsgemäße Installation liegt beim Betreiber, vor der Montage langer Bürsten ist eine Risikobewertung ratsam.
