Leitungsortungsset 12 W bis 4,6 m mit AIM, Signalklemme und Tasche - Leica Ultra System 12 W Advanced

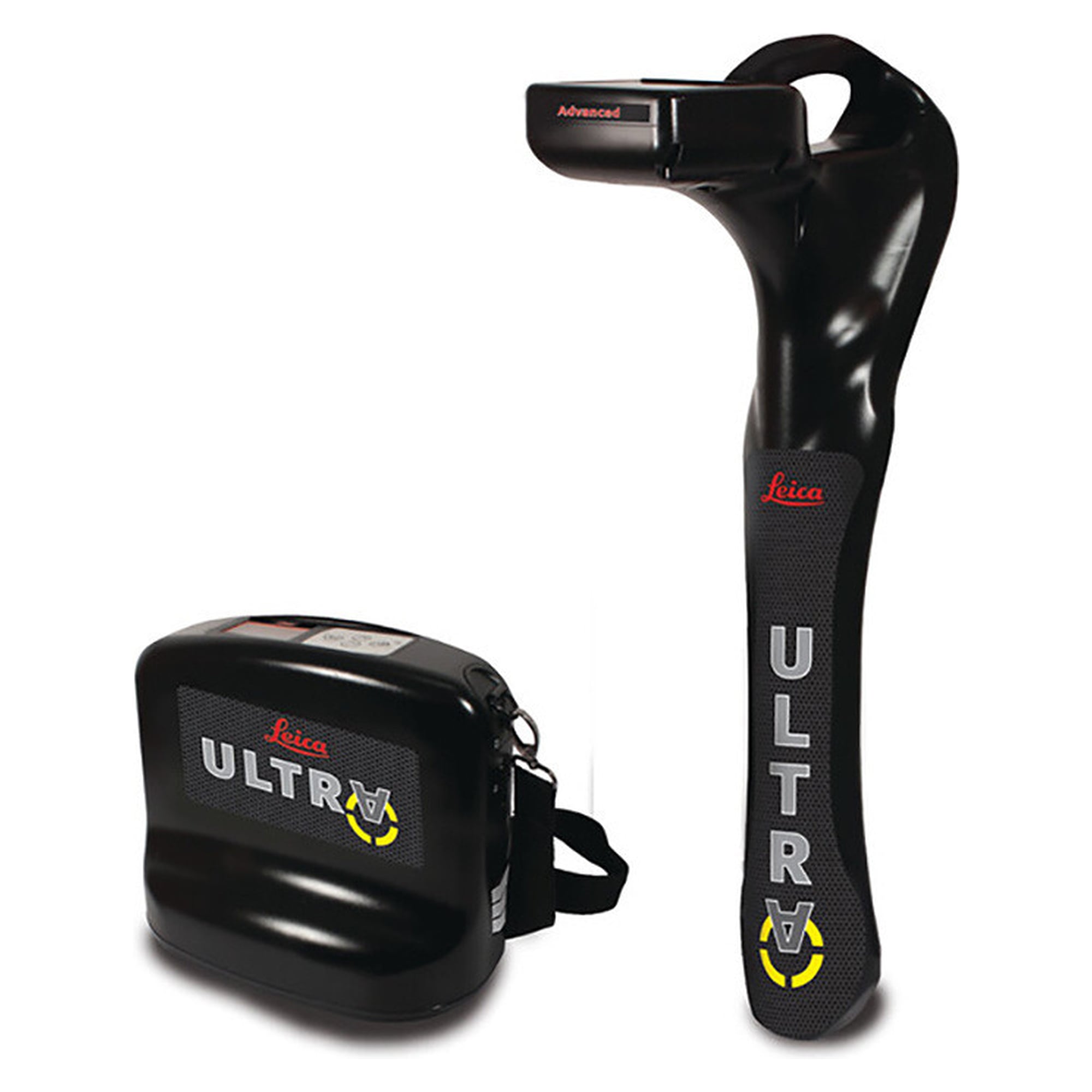

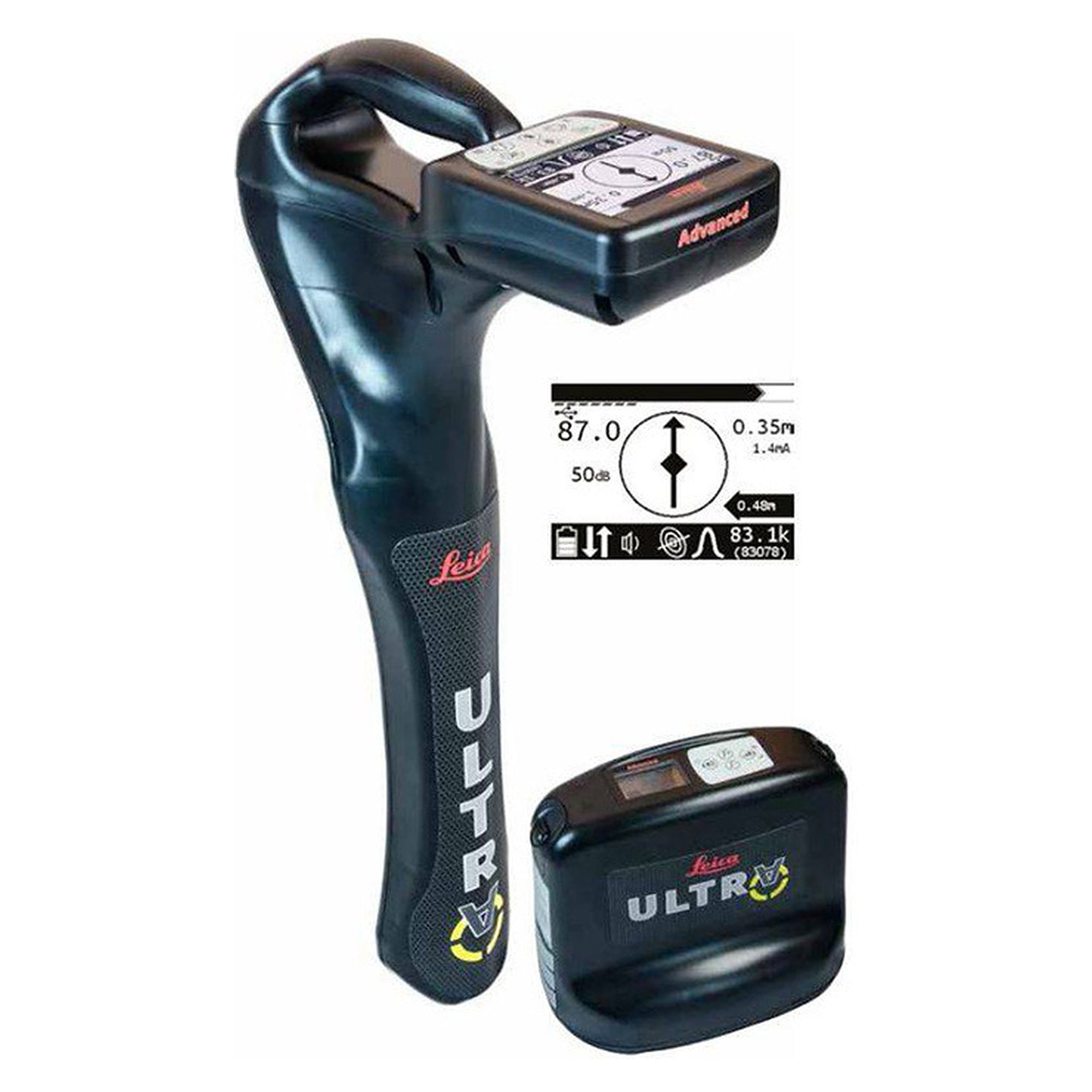

Wer eine Trasse aufnimmt, braucht Empfänger, Signalgenerator und Ankopplung im selben Koffer. Dieses Set stellt den Leica Ultra Advanced Locator mit Ortung bis 4,6 m neben den Signalgenerator Ultra 12 W Advanced, dessen Funktion Hohe Ausgangsleistung 12 W auf Frequenzen unter 10 kHz legt. Die AIM-Störpegelmessung sucht vor der Arbeit die störungsärmste Frequenz am Standort heraus.

Vorteile

• Ortungstiefe bis 4,6 m bei Kabeln und bis 3,0 m bei Sonden, Tiefenschätzung mit ± 5 Prozent im aktiven Betrieb und ± 10 Prozent bei passiven Signalen.
• AIM Ambient Interference Measurement misst das Grundrauschen auf allen freigegebenen Frequenzen, die Frequenzwahl erfolgt damit nach Messwert statt nach Erfahrung.
• Hohe Ausgangsleistung überträgt die vollen 12 W auf Frequenzen unter 10 kHz, entwickelt für große direkt verlegte Stahlrohre und Ortungen über große Entfernungen.
• Funkverknüpfung zwischen Locator und Transmitter, die Einstellungen des Signalgenerators lassen sich vom Empfänger aus ändern, ohne die Trasse zu verlassen.
• Die mitgelieferte Multi-Signalklemme 125 mm koppelt das Signal von 3 kHz bis 200 kHz auf Leitungen auf, die nicht direkt angeschlossen werden können.
• Versatztiefe schätzt Abstand und Tiefe, wenn ein Hindernis das direkte Überlaufen der Leitung verhindert.
• Locator und Transmitter mit IP65 und -20 bis +50 °C, 60 Stunden Betrieb am Locator und bis 100 Stunden am Transmitter mit Alkalibatterien.

Technische Daten

Einsatzbereiche

Trassenaufnahme vor Tiefbau und Kabelverlegung, Kontrolle von Strom-, Gas-, Wasser- und Telekommunikationsleitungen, Ortung großer direkt verlegter Stahlrohre und langer Leitungsstrecken. Mit Sonde werden nichtmetallische Rohre und Kanäle bis 3,0 m verfolgt, mit der Signalklemme wird in Schächten und Verteilern die richtige Leitung angesprochen. Über die GPS-Protokollierung des Ultra Advanced fließen Ortungspunkte in die Netzdokumentation ein.

Lieferumfang

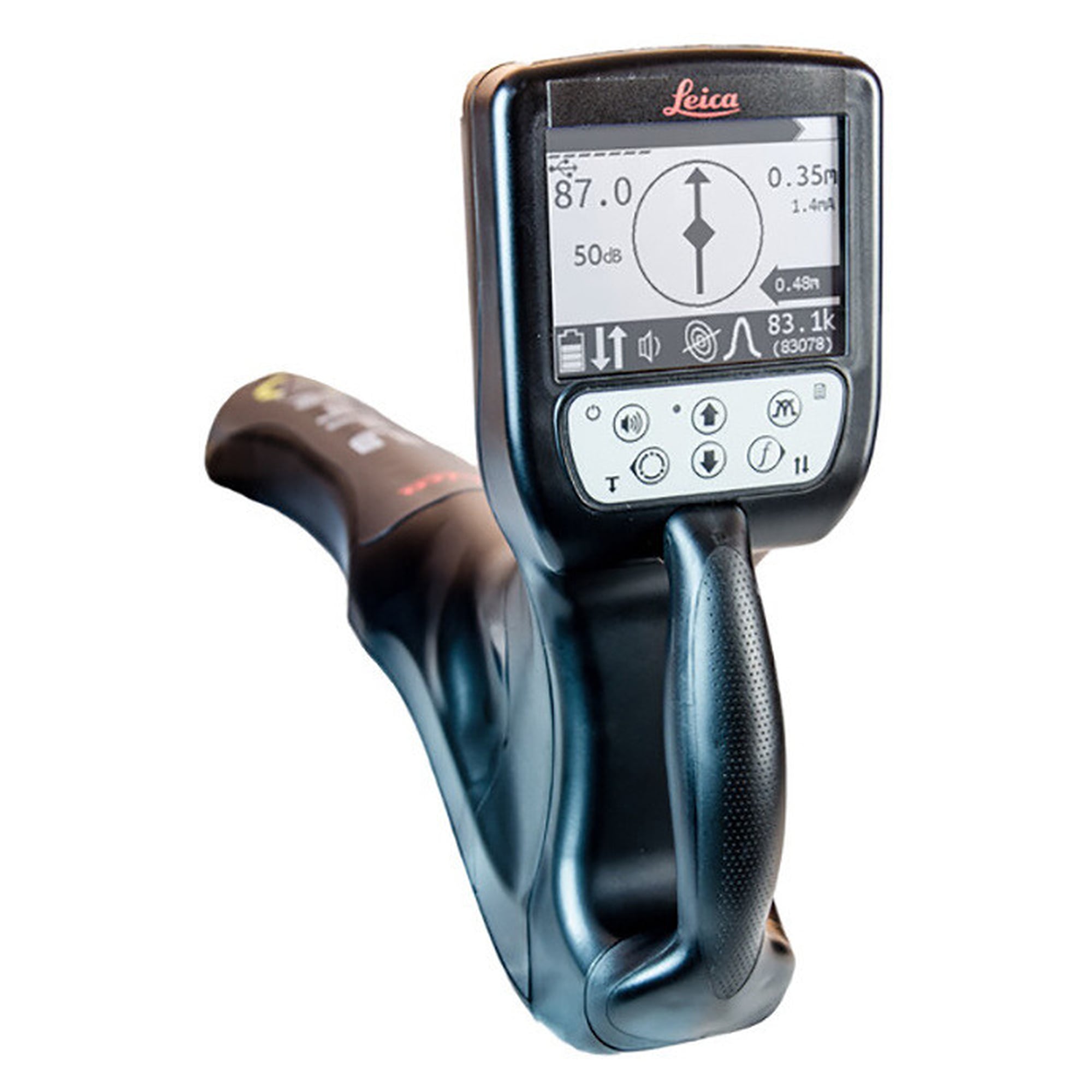

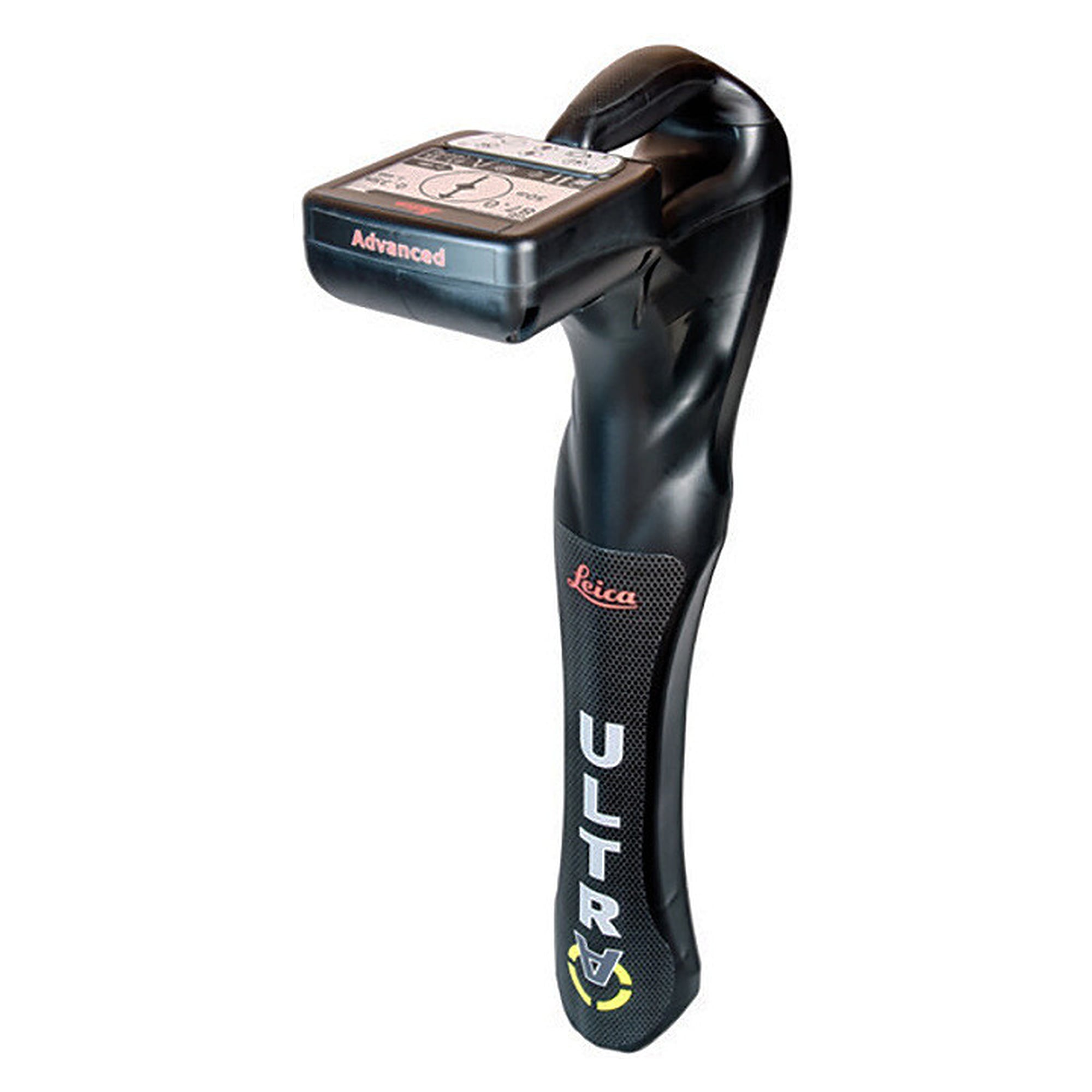

• Ortungsgerät Leica Ultra Advanced, 1 Stück
• Signalgenerator Leica Ultra 12 W Advanced, 1 Stück
• Multi-Signalklemme 125 mm, 1 Stück
• Transporttasche für Leica Ultra, 1 Stück

Kompatibilität

Das System nimmt Signalklemmen in 80, 125 und 175 mm, Empfängerklemme, Stethoskop mit 50 Hz bis 200 kHz sowie Standardsonde und Maxi-Sonde mit 8 kHz oder 33 kHz auf. Für die Kabelfehlerortung ist im Transmitter Firmware V2.0 oder höher und im Locator Firmware V6.0 oder höher erforderlich, das EML-Zubehör verlangt im Locator Software V7.0 oder höher.

Normen, Herkunft und Versand

Konformität nach FCC Part 15 sowie den einschlägigen europäischen Richtlinien, Schutzart IP65 nach IEC 60529 für Locator und Transmitter. Vor dem Einsatz ist die Netzfrequenz des Einsatzlandes einzustellen, wählbar sind 50 und 60 Hz. Versandgewicht 8,990 kg, EAN 7640110699539, Zolltarifnummer 8543709099, Herkunftsland USA.
