Nivellier-Set 20-fach mit Aluminiumstativ und Teleskoplatte 5 m - Leica NA520

Höhen abstecken kostet meist nicht am Instrument Zeit, sondern beim Zusammensuchen von Stativ und Latte. Dieses Set löst das, indem es das automatische Nivellier Leica NA520 mit 20-facher Vergrößerung, das Aluminiumstativ GST103 und die 5 Meter lange Teleskoplatte CLR102 in einem Paket zusammenfasst. Die Standardabweichung liegt bei 2,5 mm je Kilometer Doppelnivellement nach ISO 17123-2.

Vorteile

• 20-fache Vergrößerung mit aufrechtem Bild, die Lattenteilung bleibt auf den üblichen Baustellendistanzen ohne Umdenken ablesbar.
• 2,5 mm Standardabweichung je Kilometer Doppelnivellement, genau genug für Aushub, Fundamente, Entwässerung und Höhenübertragung im Rohbau.
• Kompensator mit plus/minus 15 Winkelminuten Arbeitsbereich und 0,5 Bogensekunden Einstellgenauigkeit, die Ziellinie bleibt waagerecht, auch wenn der Boden unter dem Stativ leicht arbeitet.
• Kürzeste Zielweite 1,0 m, dadurch sind auch enge Baugruben, Schächte und Innenräume messbar.
• Schutzart IP56 nach IEC 60529, Staub und Strahlwasser stoppen die Arbeit nicht.
• Stativ und Latte gehören dazu, das GST103 reicht von 1,05 bis 1,68 m, die CLR102 misst bis 5 m und faltet sich auf Transportlänge zusammen.

Technische Daten

Einsatzbereiche

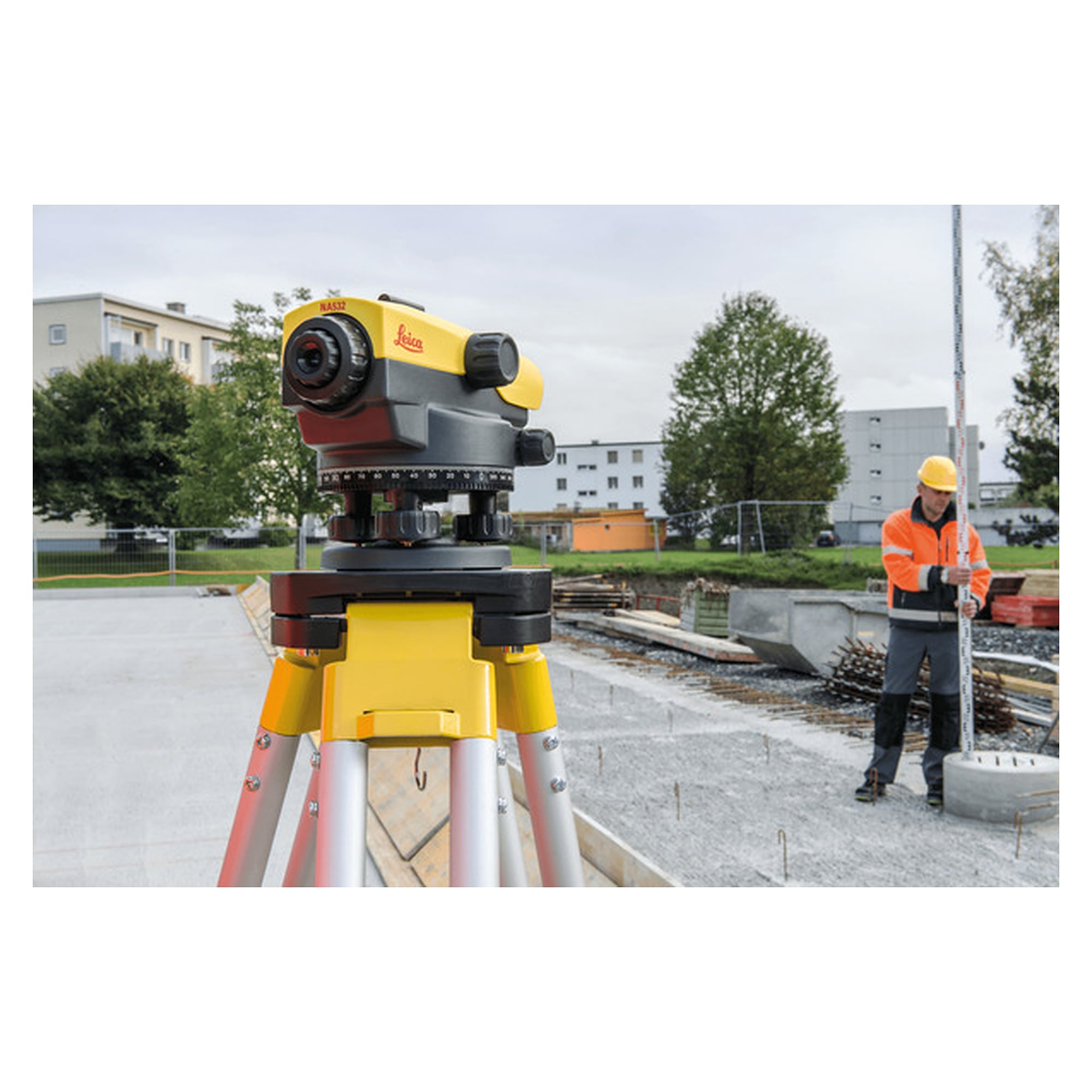

Höhenübertragung im Rohbau, Aushub und Fundamentkontrolle, Verlegung von Entwässerungsleitungen mit Gefälle, Schalungs- und Estrichkontrolle, Außenanlagen, Terrassen und Wegebau sowie Ausbildung und Schulung im Vermessungswesen.

Lieferumfang

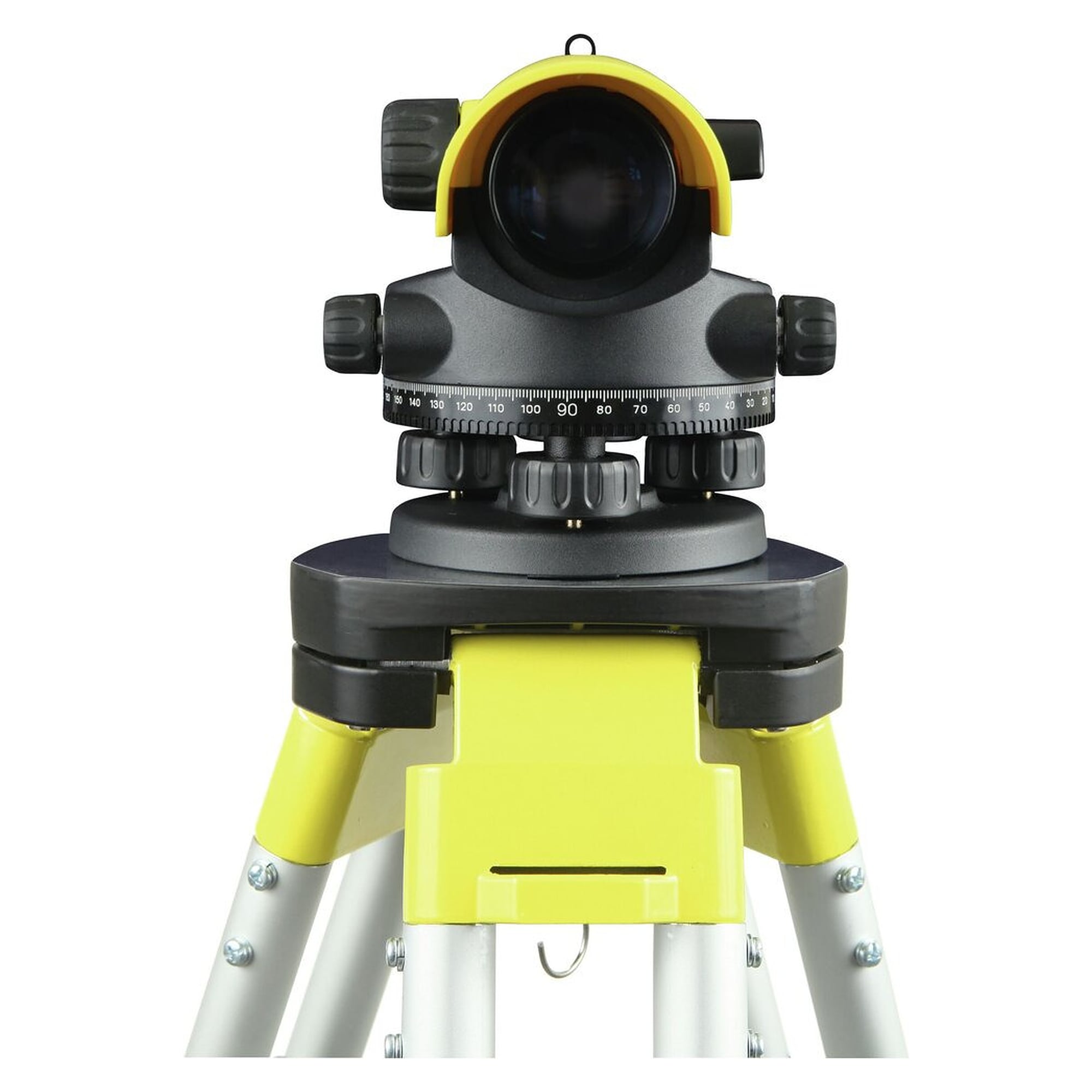

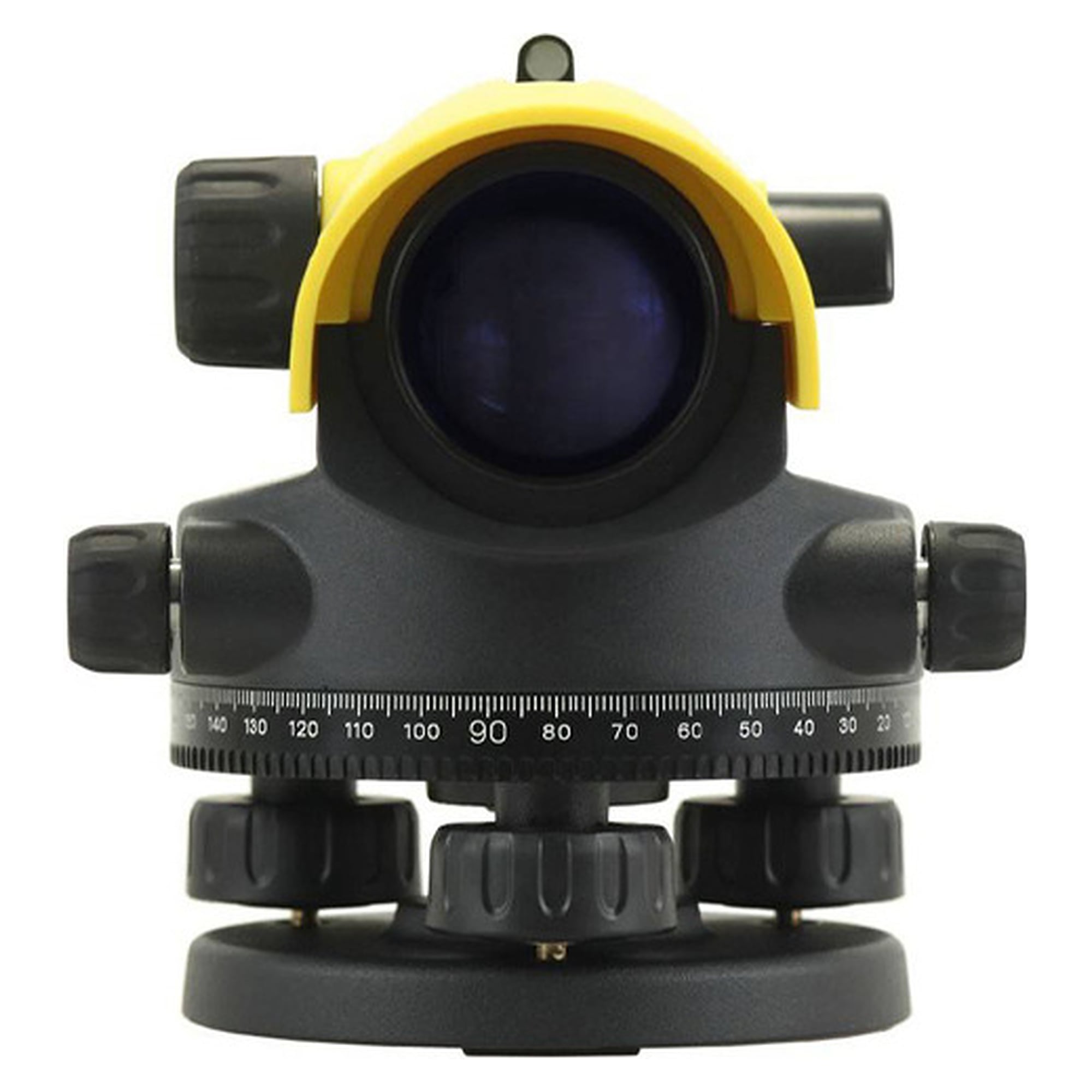

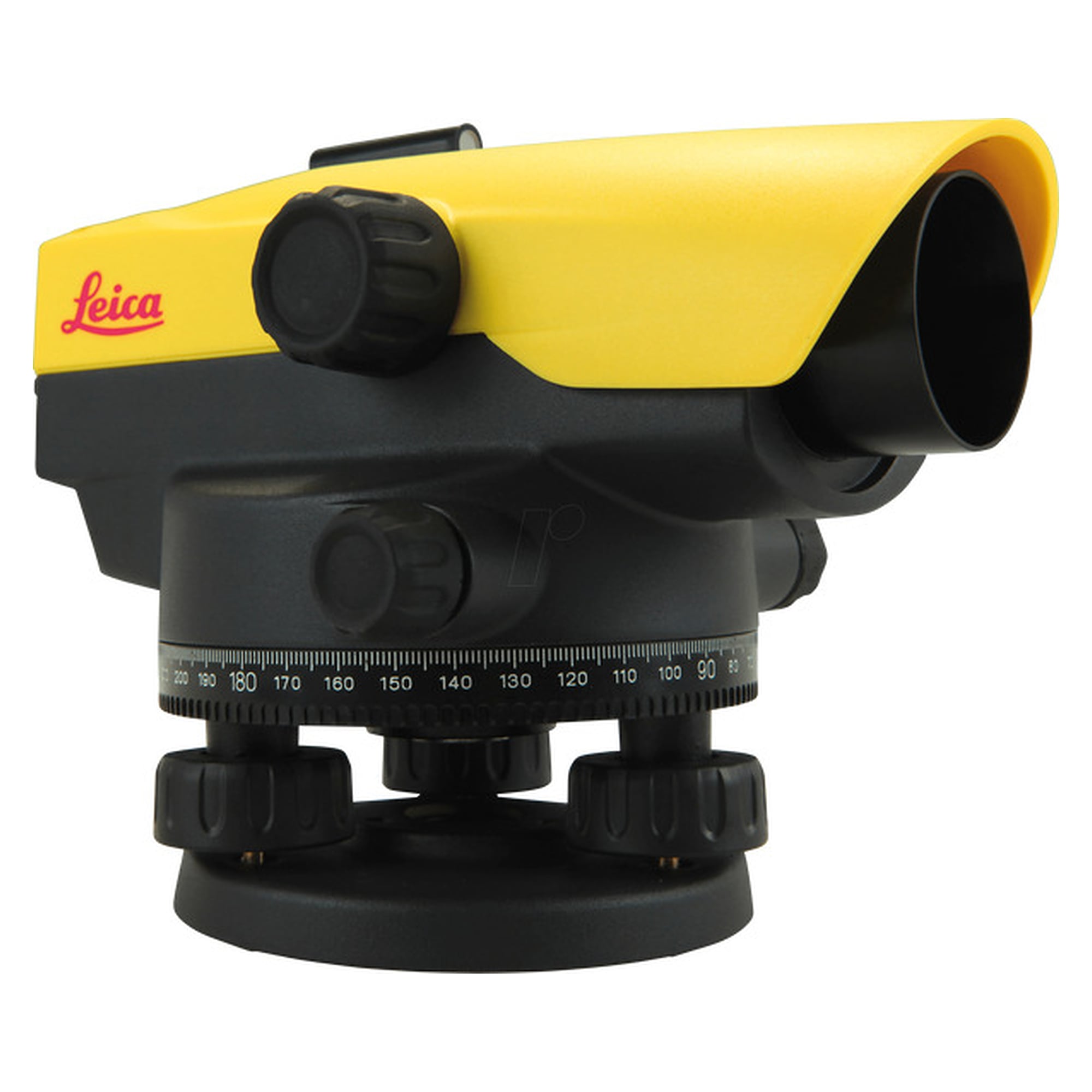

• 1 x Nivellier Leica NA520 mit 360-Grad-Teilkreis, Materialnummer 840384
• 1 x Aluminiumstativ Leica GST103 mit Traggurt, Materialnummer 726833
• 1 x Teleskoplatte Leica CLR102, 5 m, 4-teilig, Materialnummer 727588

Kompatibilität und Lieferumfang

Das Nivellier sitzt auf dem Standardgewinde 5/8 Zoll und passt damit auf jedes Stativ dieser Norm, auch auf Kugelkopfstative. Die Teleskoplatte lässt sich durch jede andere Nivellierlatte mit E-Teilung ersetzen. Batterien werden nicht benötigt, das Instrument arbeitet rein optisch-mechanisch.

Normen und Herkunft

Die Genauigkeitsangabe folgt ISO 17123-2, die Schutzart IP56 ist nach IEC 60529 klassifiziert. Herkunftsland China, Zolltarifnummer 9015301000, EAN 7640110696309. Originalset von Leica Geosystems, ohne Batterien geliefert.
