Was sind Dosiernadeln und in welchen Industriezweigen werden sie eingesetzt?

Dosiernadeln sind Präzisionswerkzeuge zur kontrollierten Abgabe von Klebstoffen, Schmiermitteln, Dichtstoffen und anderen Medien in pneumatischen und hydraulischen Dosiersystemen. Sie finden primär Anwendung in der Elektronikfertigung für SMD-Bestückung, im Maschinenbau für Fügeverbindungen, in der Medizintechnik sowie in der Automobilindustrie für präzise Klebstoffapplikation. Die Nadeln ermöglichen durch definierte Innenquerschnitte und Gauge-Klassifizierung eine reproduzierbare Dosierung kleinster Mengen ab 0,1 ml bei gleichzeitig hoher Prozesssicherheit.

Nach welchen technischen Kriterien wählt man Dosiernadeln aus?

Die Auswahl erfolgt primär nach dem Gauge-Wert, wobei Gauge 27 einem Innendurchmesser von 0,20 mm entspricht, sowie nach der Nadellänge in Zoll-Maßen wie 1/4", 1/2" oder 1,5". Entscheidend sind zudem die Nadelgeometrie mit geraden, 45°- oder 90°-Winkeln für unterschiedliche Zugänglichkeiten, das Material transparent oder grau für Sichtprüfung sowie die Medienkompatibilität bei Arbeitsdrücken bis 10 bar. Die Packungsgrößen von Nordson EFD mit 1000 Stück oder OKI-Probesets ermöglichen sowohl Serienproduktion als auch Anwendungstests.

Welche Normen und Zertifizierungen gelten für industrielle Dosiernadeln?

Dosiernadeln in industriellen Anwendungen unterliegen der DIN EN ISO 9626 für Spritzen und Kanülen sowie der DIN EN 20594 für Luer-Kegel-Verbindungen bei pneumatischen Dosiersystemen. Für Lebensmittel- und Pharmakontakt sind FDA-konforme Materialien nach 21 CFR 177.2600 erforderlich, während bei ESD-kritischen Bereichen die DIN EN 61340-5-1 für elektrostatische Entladung eingehalten werden muss. Die CE-Kennzeichnung nach Maschinenrichtlinie 2006/42/EG ist bei integrierten Dosiersystemen obligatorisch.

Welche Unterschiede bestehen zwischen konischen und flexiblen Dosiernadeln?

Konische Dosiernadeln wie die Nordson EFD 7018101 bieten durch ihre steife Bauform höchste Präzision bei geradliniger Applikation und sind ideal für punktuelle Dosierung auf ebenen Oberflächen geeignet. Flexible Dosiernadeln von OKI ermöglichen dagegen die Anpassung an schwer zugängliche Bereiche und gekrümmte Oberflächen durch ihre biegbare Spitze, jedoch bei reduzierter Dosiergenauigkeit. Während gerade Ausführungen den geringsten Strömungswiderstand aufweisen, erlauben 45°- und 90°-Winkelnadeln die Bearbeitung von Hinterschneidungen und Seitenwänden ohne Neigung des Dosiersystems.

Welche Anschlüsse und Systemkompatibilität bieten Dosiernadeln?

Dosiernadeln verwenden standardmäßig Luer-Lock-Anschlüsse nach DIN EN 20594-1 für sichere Verbindung mit pneumatischen Dosierventilen und Kartuschen. Die Kompatibilität erstreckt sich auf Dosiersysteme von Nordson EFD, Fisnar und Techcon mit Arbeitsdrücken von 1 bis 8 bar sowie Kartuschensysteme mit 55 ml, 310 ml und 400 ml Volumen. Die Installation erfolgt durch Aufschrauben auf das Dosierventil mit 1/4"-28-UNF-Gewinde, wobei PTFE-Dichtungen für medienresistente Abdichtung bei Temperaturen von -10°C bis +80°C sorgen.

Welche Sicherheitsklassen und Betriebsparameter haben Dosiernadeln?

Industrielle Dosiernadeln erreichen Schutzart IP65 für staubdichte und strahlwassergeschützte Anwendungen in der Fertigung. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +120°C bei maximalen Arbeitsdrücken von 10 bar für Standard-Ausführungen und bis 16 bar für verstärkte Edelstahlnadeln. ESD-Ausführungen weisen einen Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm nach DIN EN 61340-2-3 auf und verhindern elektrostatische Aufladung bei der Handhabung empfindlicher elektronischer Bauteile.

Wie oft müssen Dosiernadeln gewartet und ausgetauscht werden?

Der Austauschzyklus von Dosiernadeln richtet sich nach dem dosierten Medium und der Einsatzhäufigkeit, wobei bei kontinuierlicher Anwendung ein Wechsel alle 8 bis 12 Betriebsstunden oder nach 500 bis 1000 Dosierzyklen erfolgen sollte. Verstopfungen durch eingetrocknete Medien erfordern sofortigen Austausch, während eine tägliche Sichtprüfung auf Beschädigungen und Ablagerungen an der Nadelspitze durchzuführen ist. Die Dokumentation des Austauschintervalls entsprechend ISO 9001 sowie die Verwendung von Probesets für Anwendungstests gewährleisten gleichbleibende Dosierqualität und Prozesssicherheit.

Dosiernadeln

Dosiertechnik

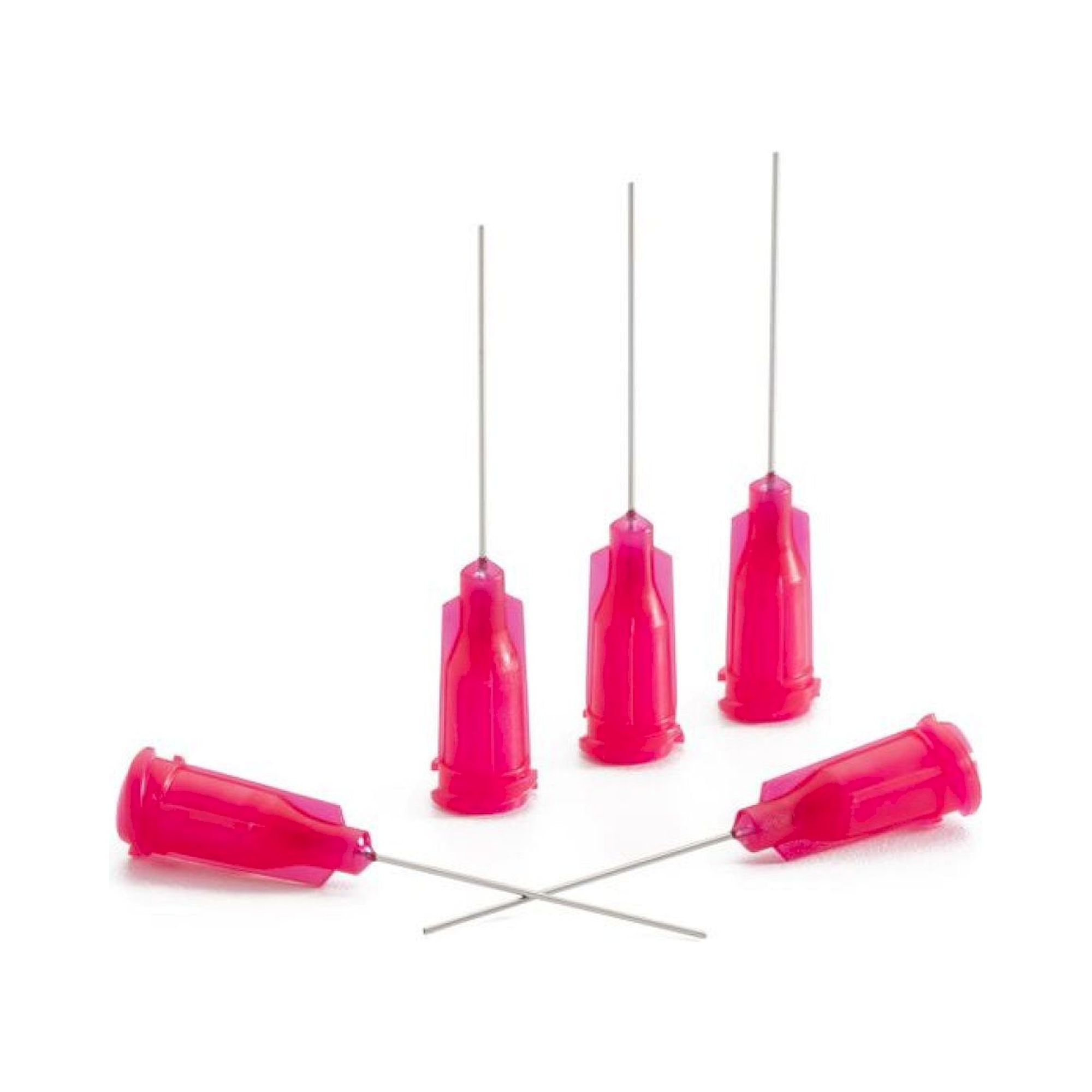

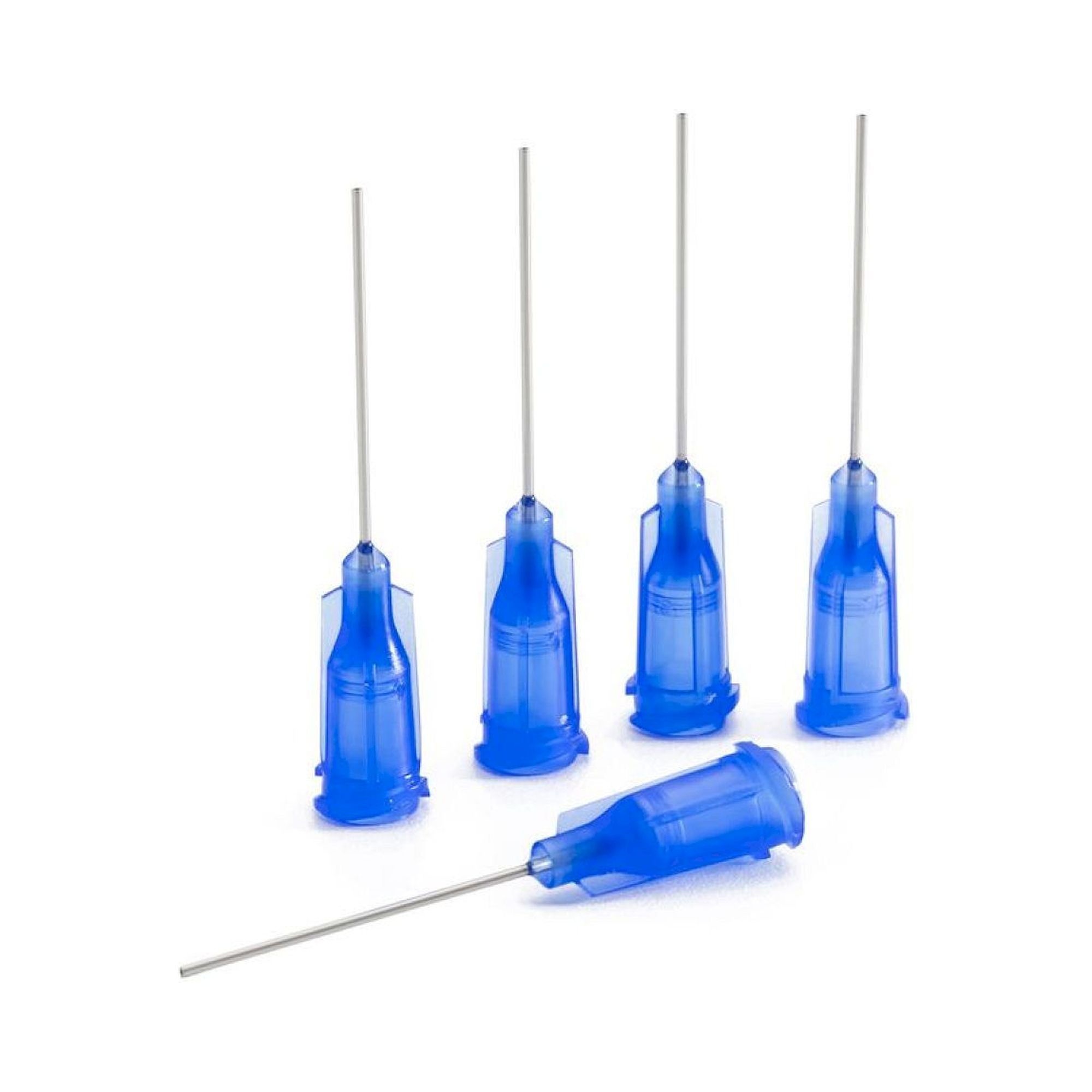

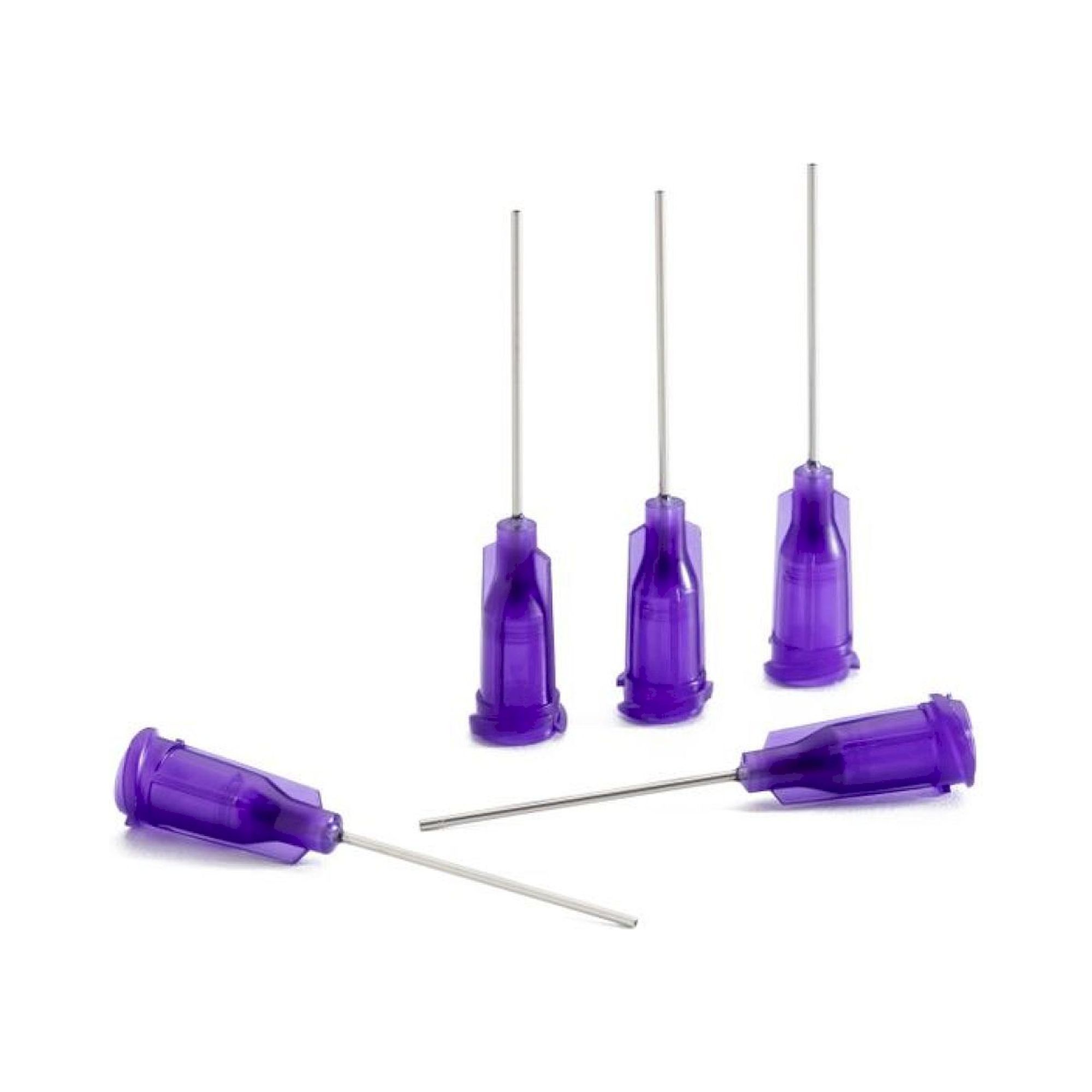

Dosiernadeln von Nordson EFD sind der abschließende Bestandteil des Dosiersystems und bestimmen Tropfengröße, Flussrate und Applikationspräzision. Das Sortiment umfasst gerade, gebogene (45°), konische, flexible und ovale Ausführungen in Gauge-Größen von 14 bis 20 (Innendurchmesser 0,48 bis 1,60 mm) sowie Längen von 0,25" bis 1,5". Jede Gauge-Größe ist durch eine standardisierte Farbe gekennzeichnet: Olive (Gauge 14), Bernstein (Gauge 15), Grau (Gauge 16), Grün (Gauge 18) und Pink (Gauge 20).

Ergänzend zu Nordson EFD und Oki führen wir die Reeco Dosiernadeln zum pneumatischen Dispenser RE-1900. Die Kunststoffnadeln der Reihe PN gibt es in den Größen 14, 16, 18, 20 und 22 mit der üblichen Farbkennung, die Edelstahlnadeln decken die Größen 10 G, 11 G und 12 G mit Innendurchmessern von 2,27 bis 2,9 mm ab. Alle Nadeln passen auf die Dosierspritzen mit 10 und 30 cm3.

⚙ Gauge 14-20, ID 0,48-1,60 mm - größeres Gauge ergibt kleineren Innendurchmesser und feinere Tropfen

✓ Farbcodierung nach Gauge - Olive=14, Bernstein=15, Grau=16, Grün=18, Pink=20 - sofortige Identifikation

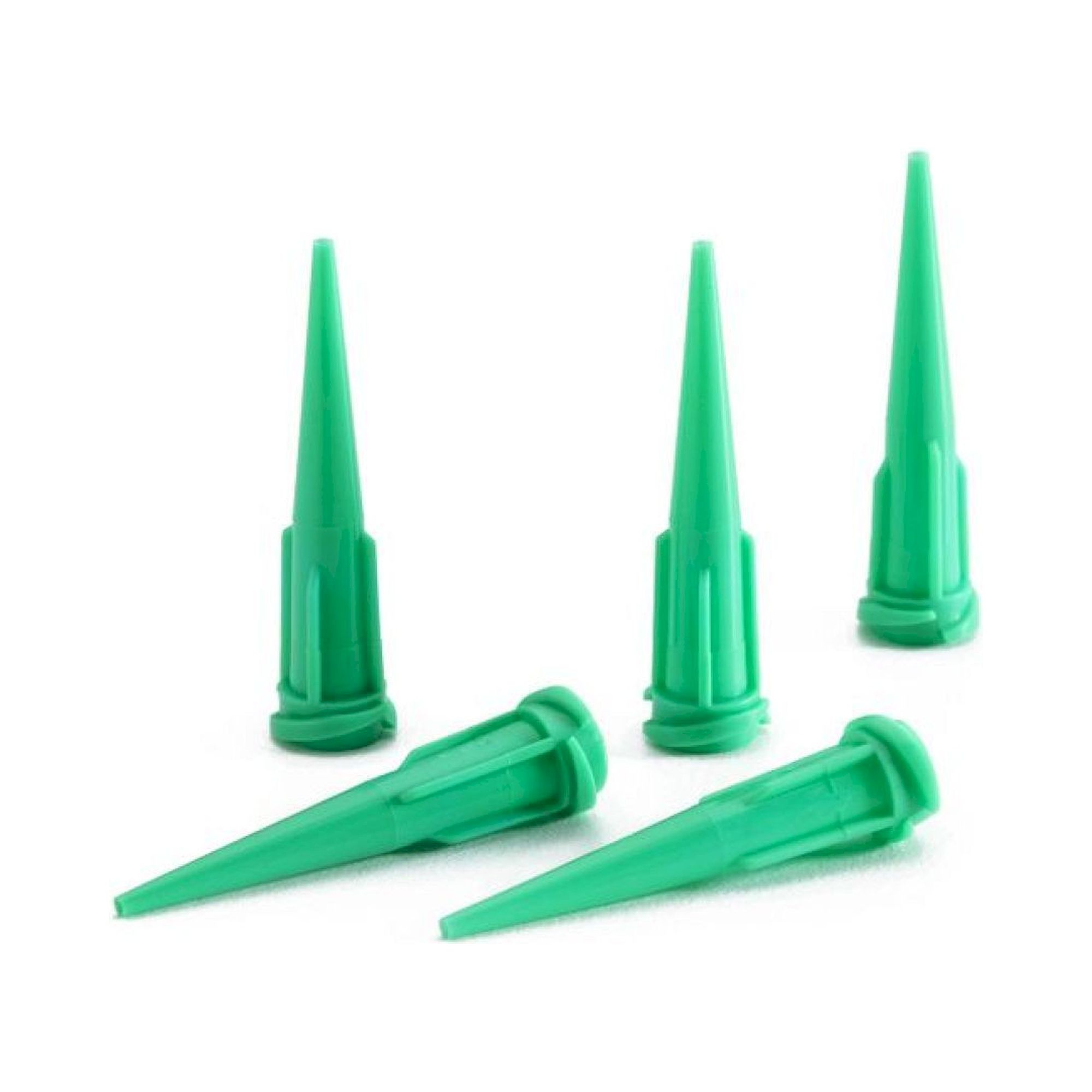

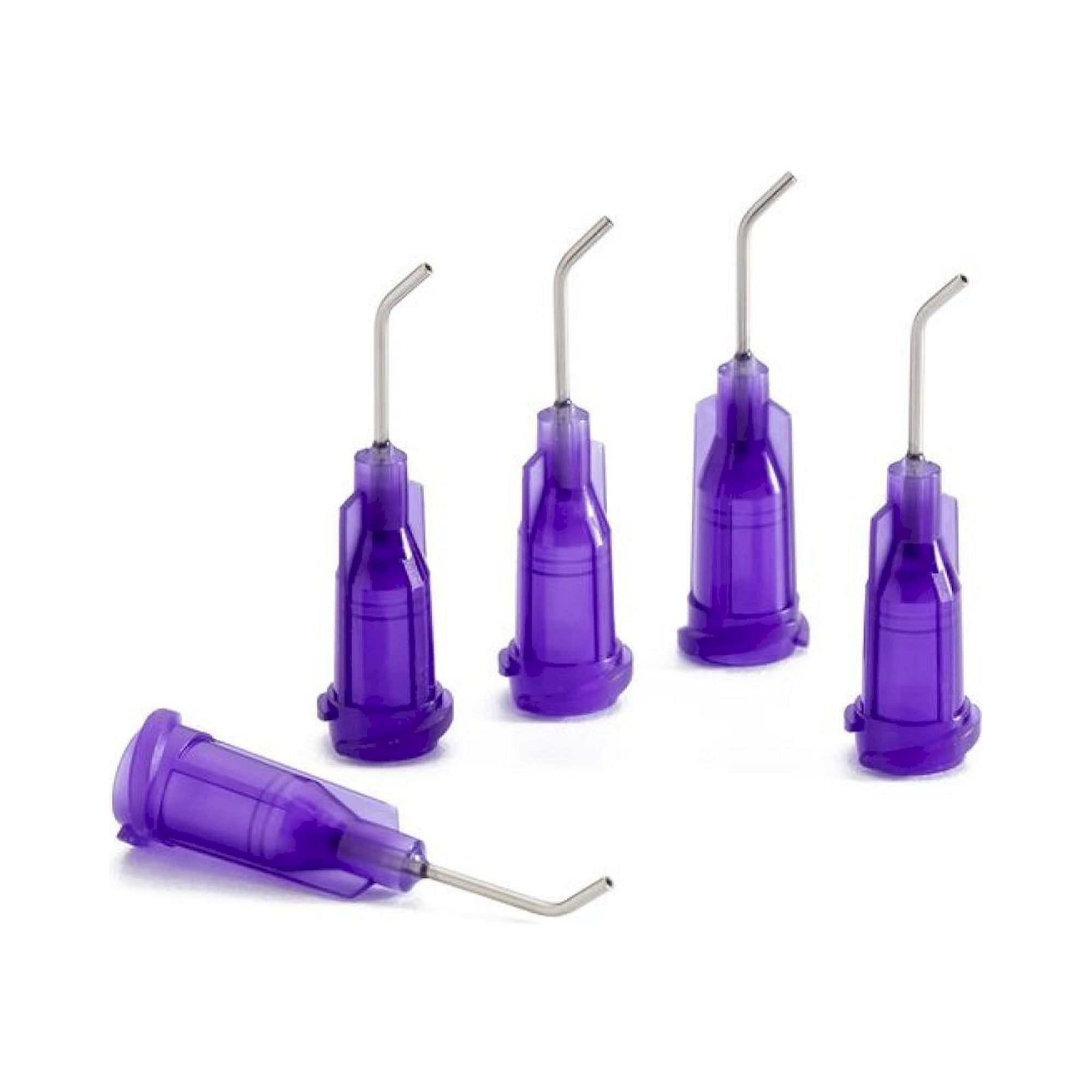

⚡ Ausführungen gerade / gebogen / konisch / flexibel - gerade für Standardzugang, 45° gebogen für seitlichen Zugang, konisch für breite Auftragsfläche

🛡 Längen 0,25"-1,5" - kurze Nadeln für engen Zugang, längere für tieferliegende Applikationspunkte

Gauge	Farbe	ID (mm)	Verfügbare Ausführungen
14	Olive	1,54-1,60	Gerade 0,5"/1"/1,5", 45° gebogen, konisch Standard
15	Bernstein	1,25-1,36	Gerade 0,5"/1"/1,5", oval, flexibel 0,5"/1,5"

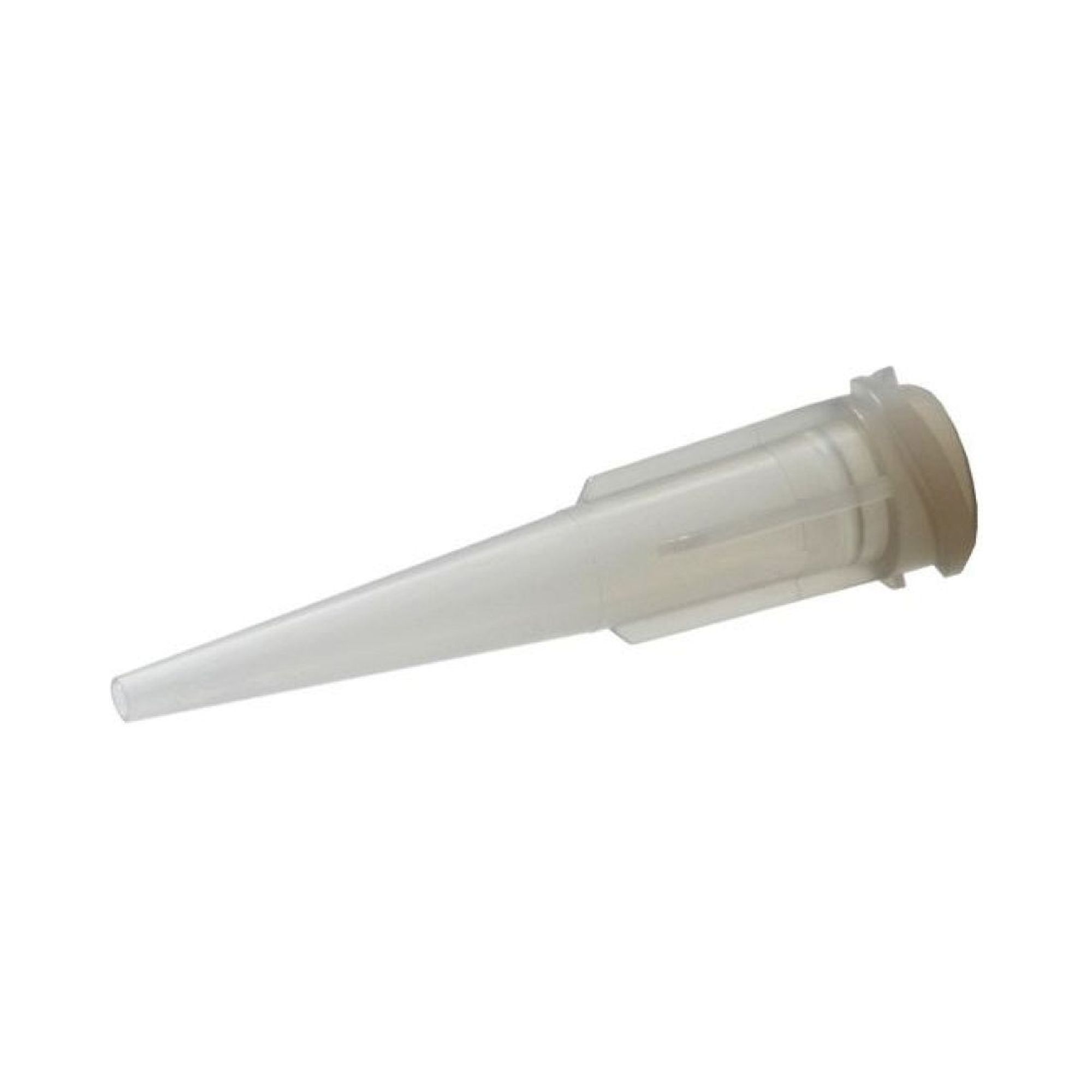

16	Grau	1,19	Konisch Standard
18	Grün	0,84	Gerade 0,25"/0,5"/1"/1,5", 45° gebogen, flexibel, konisch
20	Pink	0,48-0,61	Gerade 0,25"/0,5"/1"/1,5", 45° gebogen, flexibel, konisch

Artikel	Ausführung	Größe	Kennwert
RE-HM-PN-14 bis RE-HM-PN-22	Kunststoff	14, 16, 18, 20, 22	Farbkennung oliv, grau, grün, rosa, blau
RE-HM-SS-10G	Edelstahl	10 G	Außen 3,4 mm, Innen 2,9 mm
RE-HM-SS-11G	Edelstahl	11 G	Außen 3,06 mm, Innen 2,65 mm
RE-HM-SS-12G	Edelstahl	12 G	Außen 2,77 mm, Innen 2,27 mm

Typische Einsatzbereiche: Präzisionsapplikation von Klebstoffen und Lotpasten an SMD-Komponenten und Steckverbindern, Auftrag von Schmierstoffen und Flussmitteln an Kontaktstellen in der Elektronikfertigung, Dosierung von UV-Klebern in kleinen Kavitäten und engen Zugängen (gebogene Nadeln), flächige Auftragung von pastenförmigen Materialien (konische Nadeln) sowie Applikation in der Medizintechnik und Laborautomation.

Dosiernadeln

Technische Merkmale

Auswahlübersicht nach Gauge

Reeco Dosiernadeln

Typische Einsatzbereiche
