Verbindungstechnik

Aventics Verbindungstechnik umfasst pneumatische und hydraulische Verbindungskomponenten wie Rotoranschlüsse, Multipolstecker und Verbindungskabel für industrielle Automatisierungsanlagen. Die Komponenten werden primär in der Fertigungsautomatisierung, Verpackungstechnik, Lebensmittelindustrie und Werkzeugmaschinen eingesetzt, wo zuverlässige Medienübertragung bei kontinuierlichem Betrieb erforderlich ist. Rotoranschlüsse ermöglichen die Übertragung von Druckluft und Hydraulikmedien bei rotierenden Bewegungen bis 3000 U/min, während Multipolstecker die elektrische Signalübertragung in pneumatischen Ventilinseln gewährleisten.

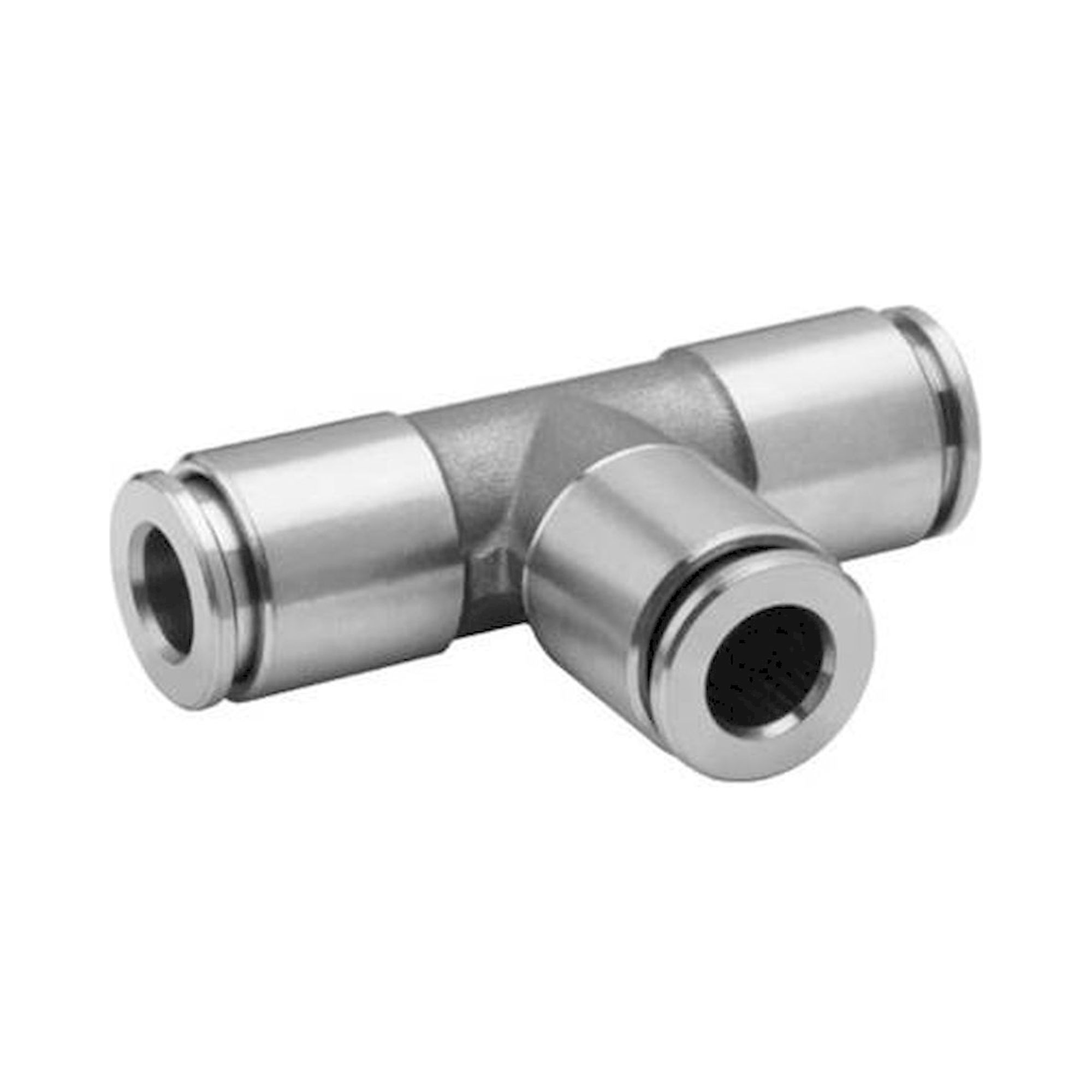

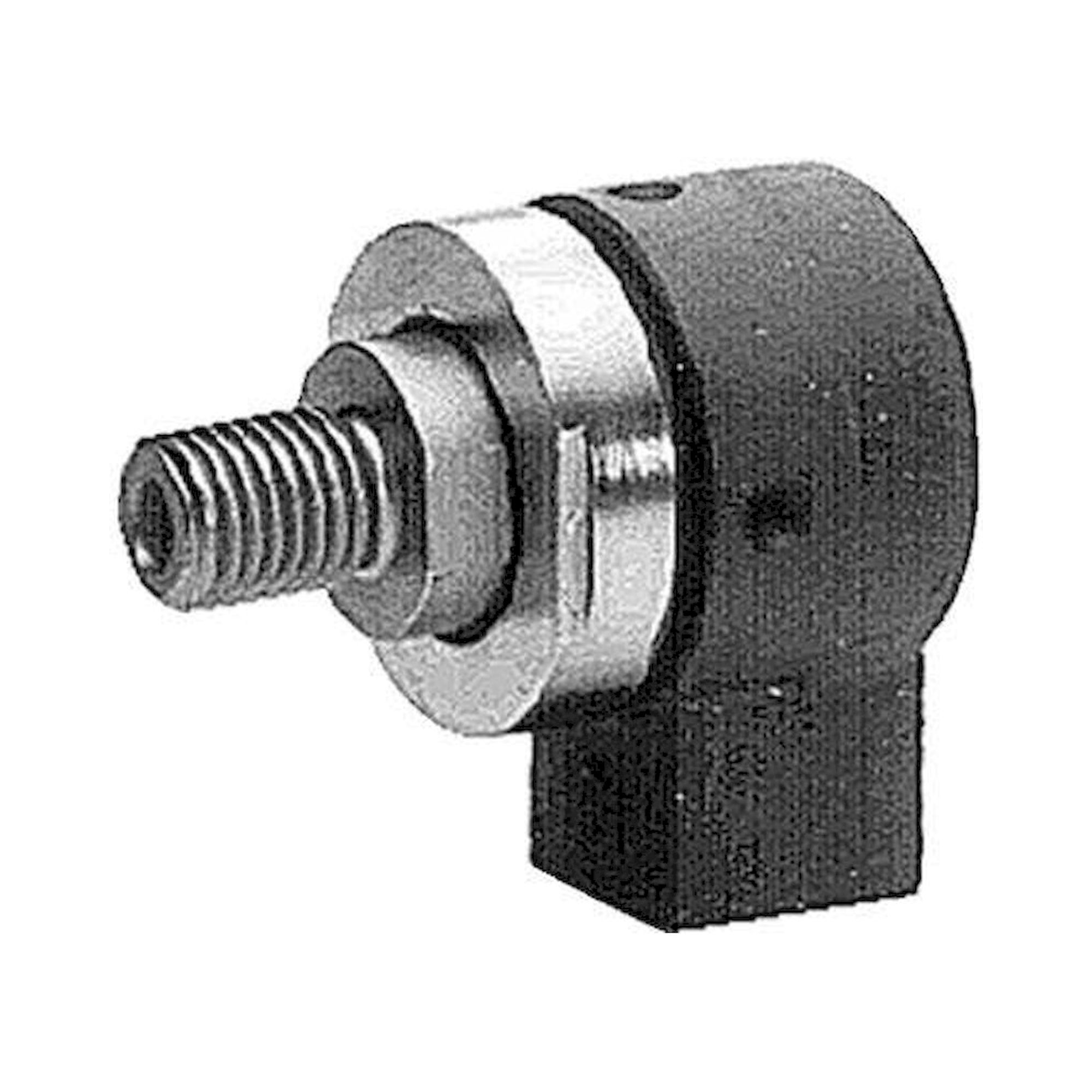

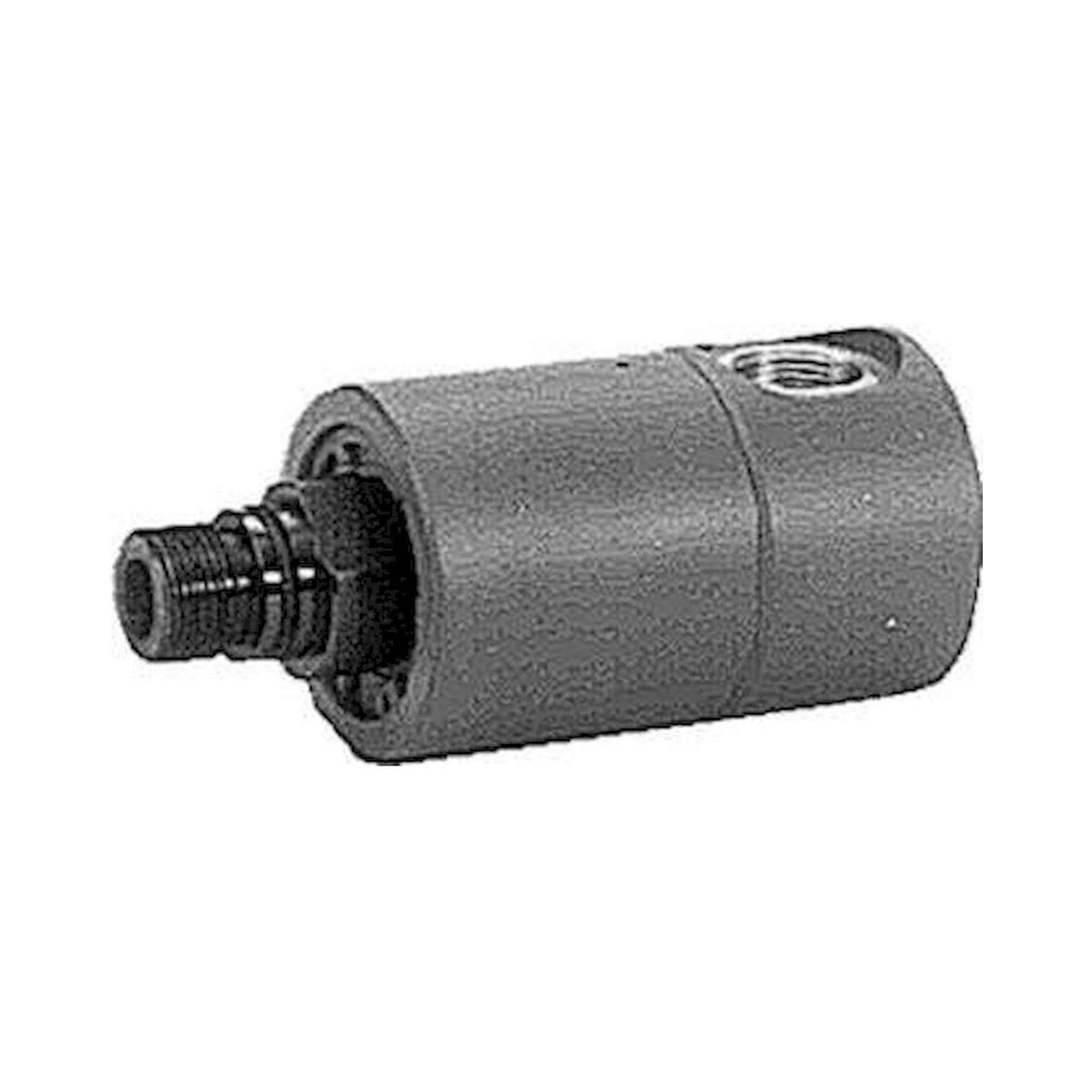

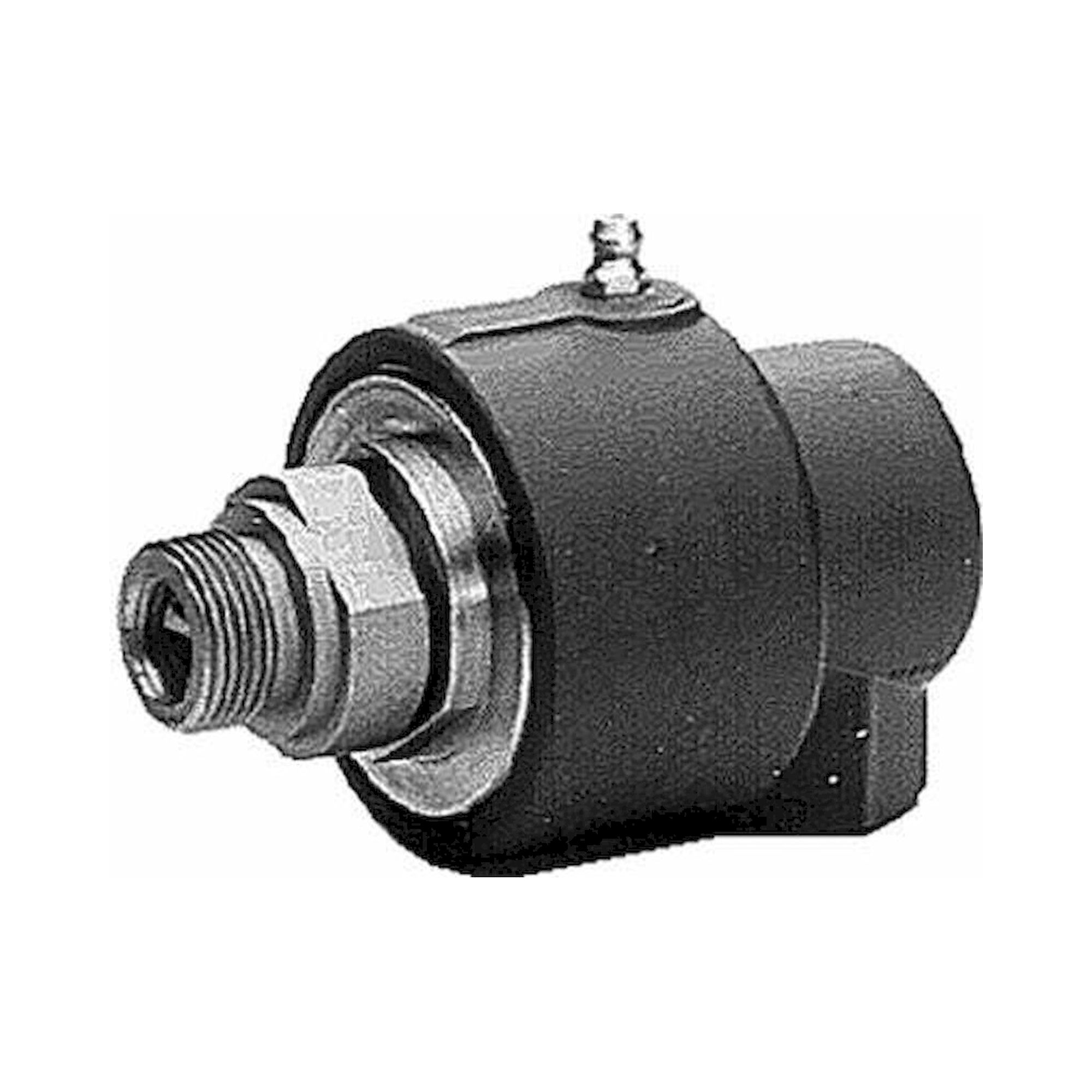

Bei der Auswahl von Aventics Rotoranschlüssen sind Nenndurchmesser, maximale Drehzahl und Betriebsdruck die entscheidenden Kriterien. Rotoranschlüsse mit NW12 eignen sich für Drehzahlen von 700-1000 U/min oder bis 3000 U/min je nach Ausführung, während NW7-Varianten für 550-1100 U/min ausgelegt sind. Der Betriebsdruck liegt typisch zwischen 6-10 bar für Druckluftanwendungen, wobei die Medienkompatibilität für gefilterte Druckluft nach ISO 8573-1 Klasse 7:4:4 ausgelegt ist. Die Auswahl der Verbindungsart erfolgt nach den vorhandenen Anschlussgrößen und der gewünschten Durchflussrate.

Aventics Verbindungstechnik entspricht den relevanten DIN- und EN-Normen für pneumatische Systeme, insbesondere DIN EN ISO 4414 für allgemeine Regeln und Sicherheitsanforderungen an pneumatische Systeme und deren Komponenten. Elektrische Verbindungskomponenten wie Multipolstecker folgen DIN EN 175301 für Rundsteckverbinder und erfüllen die Schutzart nach DIN EN 60529 (IP-Klassen). Rotoranschlüsse werden nach DIN 3852 für hydraulische Verschraubungen und DIN EN 983 für pneumatische Verbindungselemente geprüft. Die Materialspezifikationen entsprechen DIN EN 10088 für nichtrostende Stähle bei mediumberührten Bauteilen.

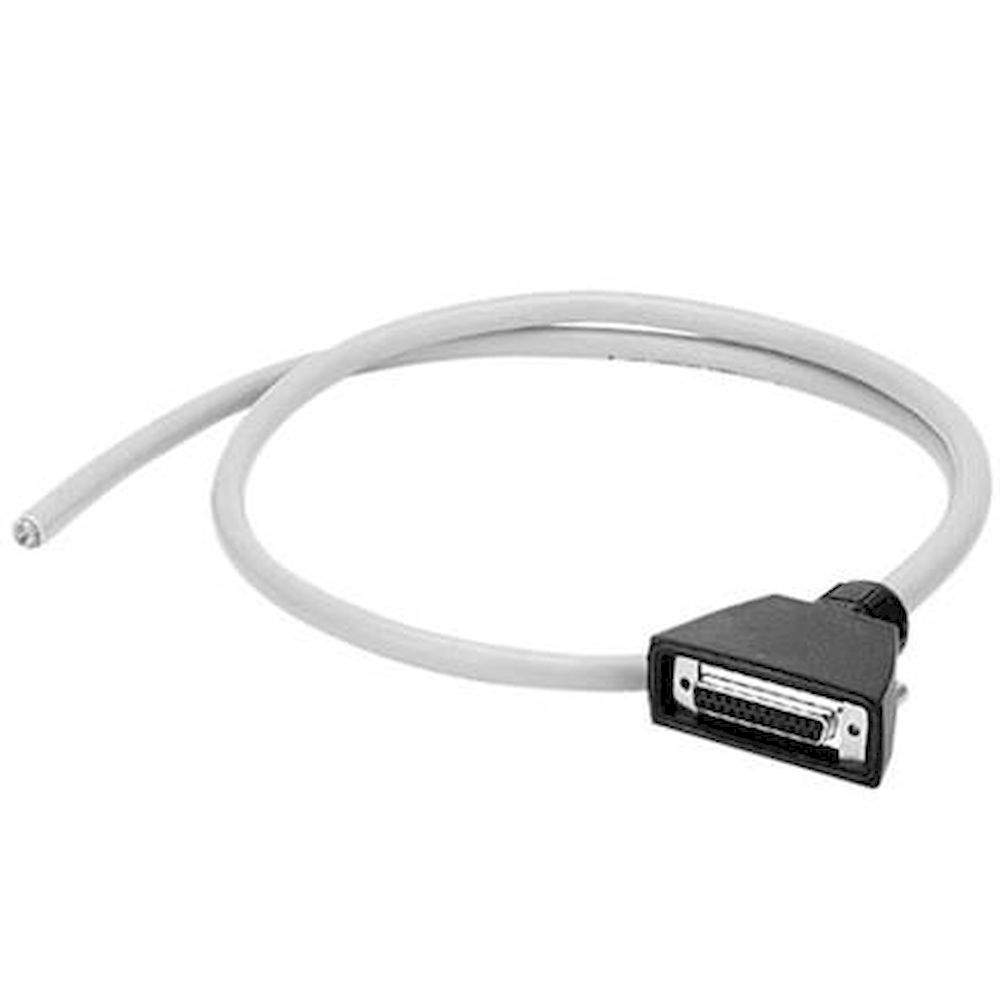

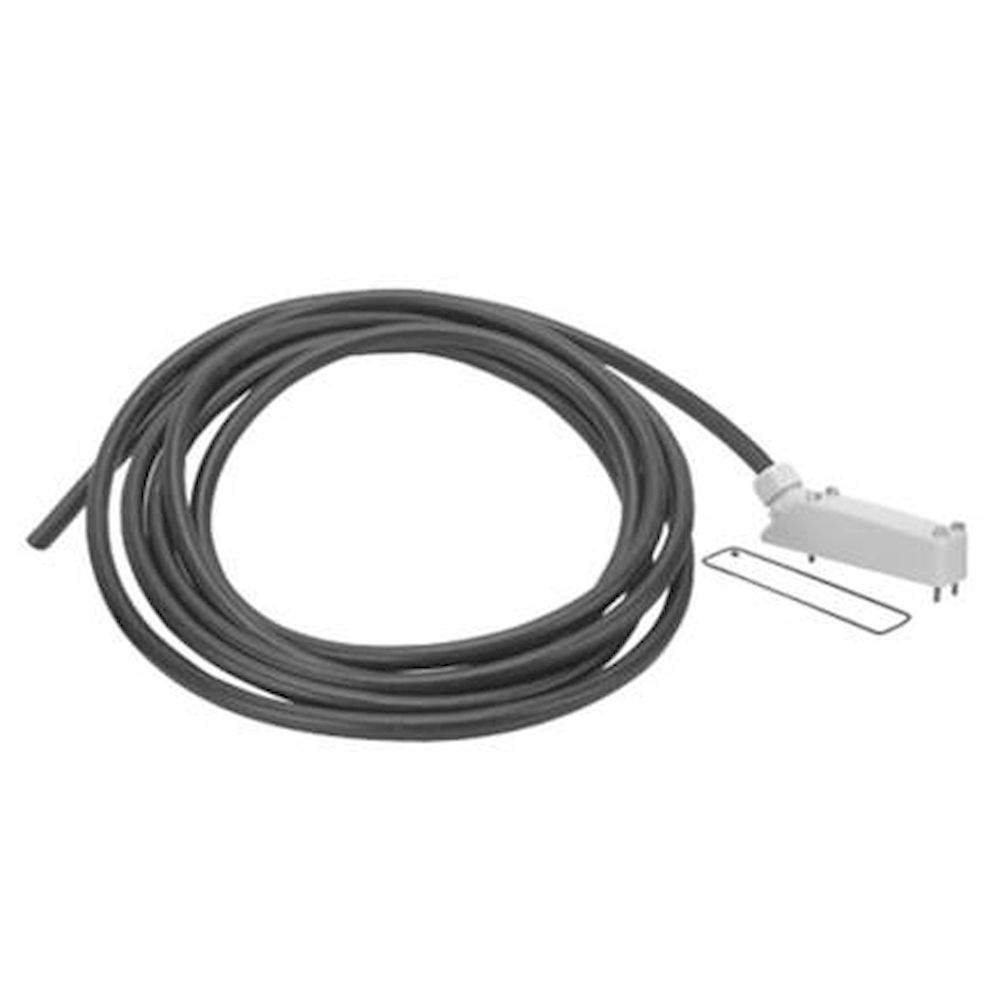

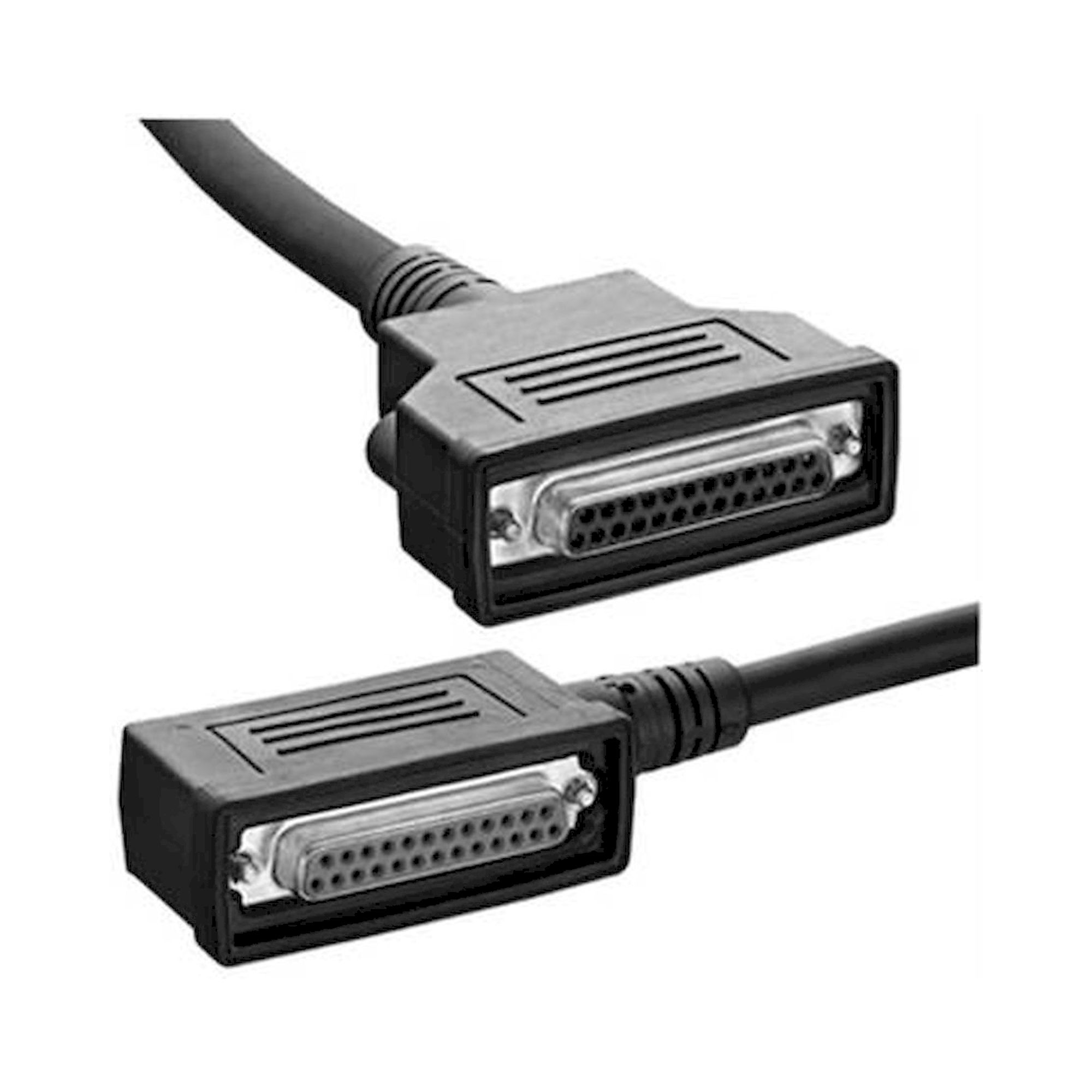

Aventics Multipolstecker wie der R419500471 (44-polig) übertragen bis zu 44 Signale gleichzeitig und verwenden DSUB-Anschlüsse für hohe Signaldichte, während Standard-Verbindungskabel der CL03-Serie mit 8 oder 16 Adern für einfache Ventilsteuerungen ausgelegt sind. Multipolstecker eignen sich für komplexe Ventilinseln mit Feldbusdatenübertragung und bieten 180° oder 90° Winkelausführungen, Standard-Kabel hingegen für Punkt-zu-Punkt-Verbindungen einzelner Ventile. Die Kabelmäntel bestehen wahlweise aus PVC für Standardanwendungen oder PUR für erhöhte mechanische Belastung und Ölbeständigkeit. Multipolstecker erreichen Schutzarten bis IP65, während Standard-Kabel typisch IP54 aufweisen.

Aventics Rotoranschlüsse erfordern eine konzentrische Montage mit maximaler Rundlaufabweichung von 0,1 mm und axiale Ausrichtung innerhalb ±2° zur Vermeidung von Leckagen und vorzeitigem Verschleiß. Die Installation erfolgt über Standard-Gewindeanschlüsse G1/4 oder G3/8 nach DIN EN ISO 228-1, wobei das Anzugsdrehmoment präzise nach Herstellervorgaben (typisch 15-25 Nm) einzuhalten ist. Das System muss vor Inbetriebnahme mit gefilterter Druckluft gespült werden, um Montagerückstände zu entfernen. Die Umgebungstemperatur darf den Bereich -10°C bis +60°C nicht überschreiten, und die Montage muss schwingungsentkoppelt erfolgen bei Anwendungen über 1000 U/min.

Aventics Verbindungskomponenten erreichen Schutzarten von IP54 für Standard-Verbindungskabel bis IP65 für Multipolstecker und gewährleisten damit Schutz gegen Staub und Spritzwasser in industrieller Umgebung. Der Betriebstemperaturbereich erstreckt sich von -25°C bis +70°C für PUR-ummantelte Kabel und -10°C bis +60°C für PVC-Ausführungen. Rotoranschlüsse sind für Betriebsdrücke bis 16 bar ausgelegt und verwenden NBR-Dichtungen für Druckluft sowie Viton für aggressive Medien. Die elektrischen Verbindungskomponenten sind für Nennspannungen bis 250V AC und Ströme bis 16A pro Ader spezifiziert, wobei die Isolationsspannung 2500V AC beträgt.

Aventics Rotoranschlüsse erfordern eine vierteljährliche Sichtprüfung auf Leckagen und Verschleiß sowie eine jährliche Demontage zur Inspektion der Dichtungen und Laufflächen bei kontinuierlichem Betrieb über 1000 U/min. Die Lebensdauer beträgt typisch 2-5 Jahre oder 20 Millionen Umdrehungen bei ordnungsgemäßer Wartung und Einhaltung der Betriebsparameter, wobei aggressive Medien und hohe Drehzahlen die Standzeit verkürzen. Dichtungssätze sollten prophylaktisch alle 18 Monate gewechselt werden, auch wenn keine Leckage erkennbar ist. Multipolstecker und Verbindungskabel erfordern halbjährliche Kontaktprüfungen und haben eine Lebensdauer von 10.000 Steckzyklen oder 10 Jahren bei stationärem Einsatz.
