Proportional-Ventile
Ventile

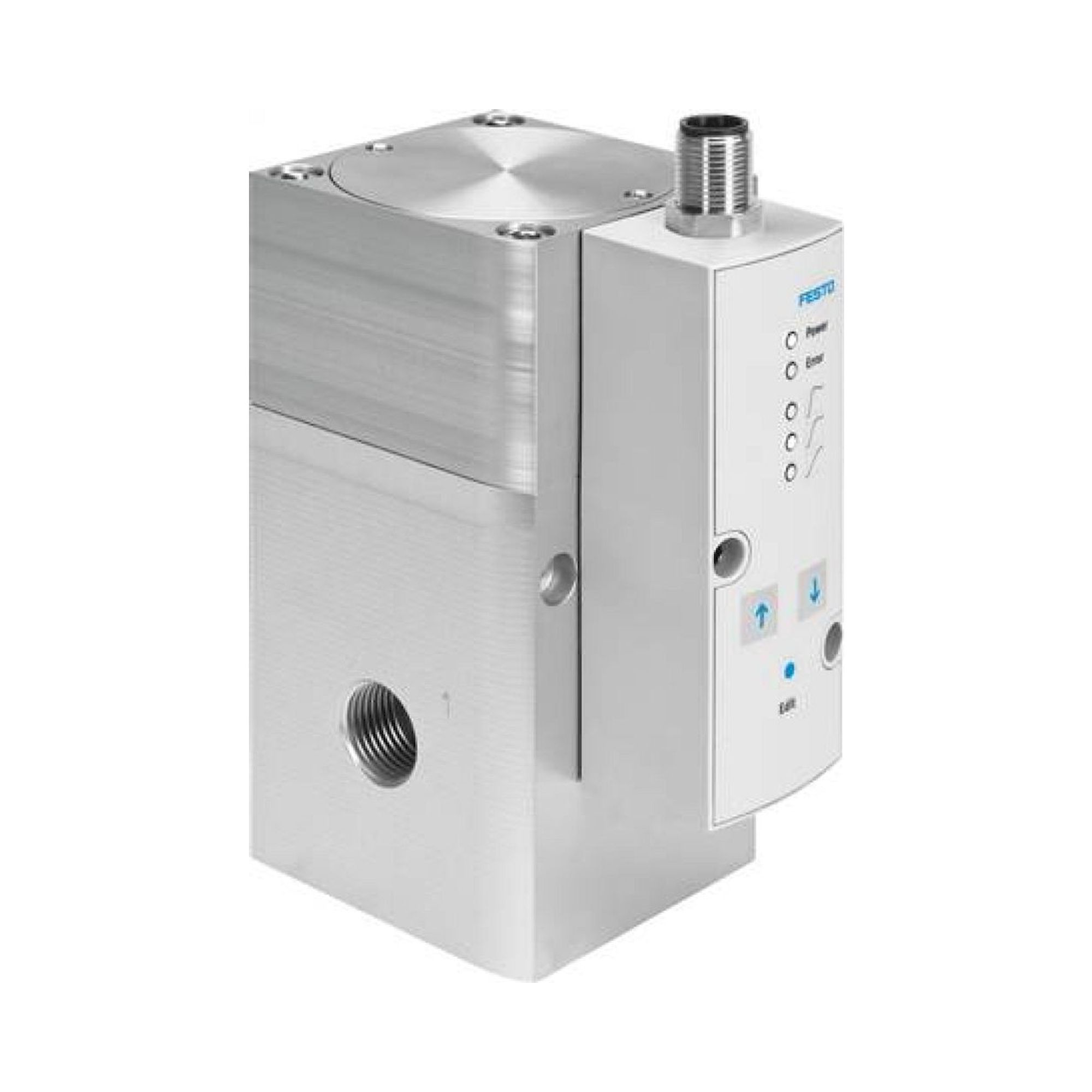

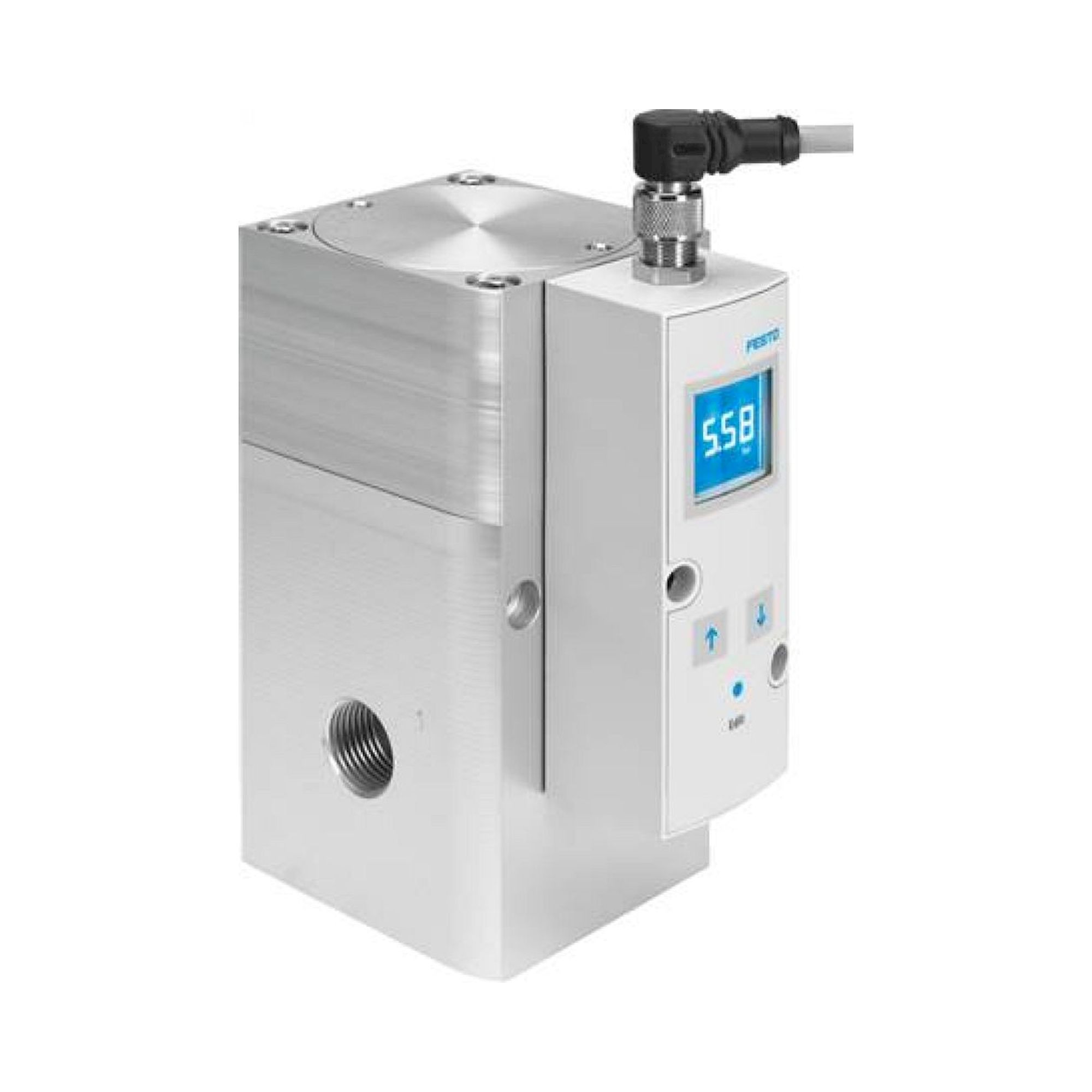

Festo Proportional-Ventile regeln Druck oder Volumenstrom stufenlos proportional zum elektrischen Eingangssignal. Das Kernsortiment bilden Proportional-Druckregler der MPPE-3-Baureihe in Anschlussgrößen G 1/8, G 1/4 und G 1/2 mit Druckbereichen 0-1 bar, 0-2,5 bar, 0-6 bar und 0-10 bar. Steuereingang 4-20 mA oder 0-10 V (420-B-Code). Die VPPM-Baureihe (VPPM-6L, VPPM-6F, VPPM-6TA) ergänzt als kompakte Proportionaldruckregler für Ventilinsel-Einbau mit G 1/8-Anschluss. 136 Artikel decken die gängigen Regelaufgaben in der pneumatischen Steuerungstechnik ab.
| Baureihe | Anschluss | Druckbereich | Steuereingang |
|---|---|---|---|

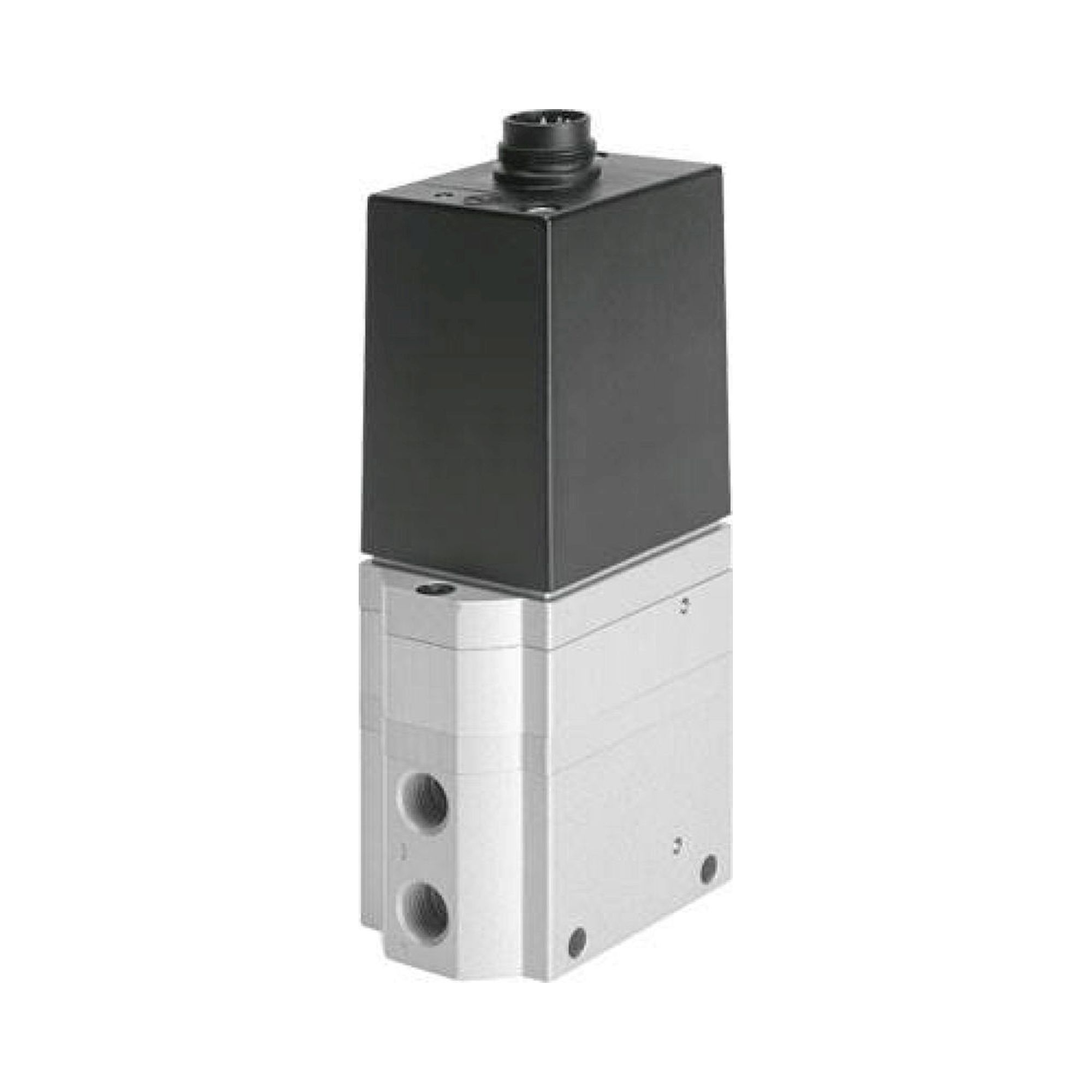

| MPPE-3-1/8 | G 1/8 | 0-1, 0-6, 0-10 bar | 4-20 mA oder 0-10 V |
| MPPE-3-1/4 | G 1/4 | 0-1, 0-2,5, 0-6, 0-10 bar | 4-20 mA oder 0-10 V |
| MPPE-3-1/2 | G 1/2 | 0-1, 0-2,5, 0-6, 0-10 bar | 4-20 mA oder 0-10 V |
| VPPM-6L | G 1/8 (Ventilinsel) | bis 6 bar | A4P (4-20 mA) oder V1P (0-10 V) |
| VPPM-6F | Flansch (Ventilinsel) | bis 2 oder 10 bar | A4N oder V1N |

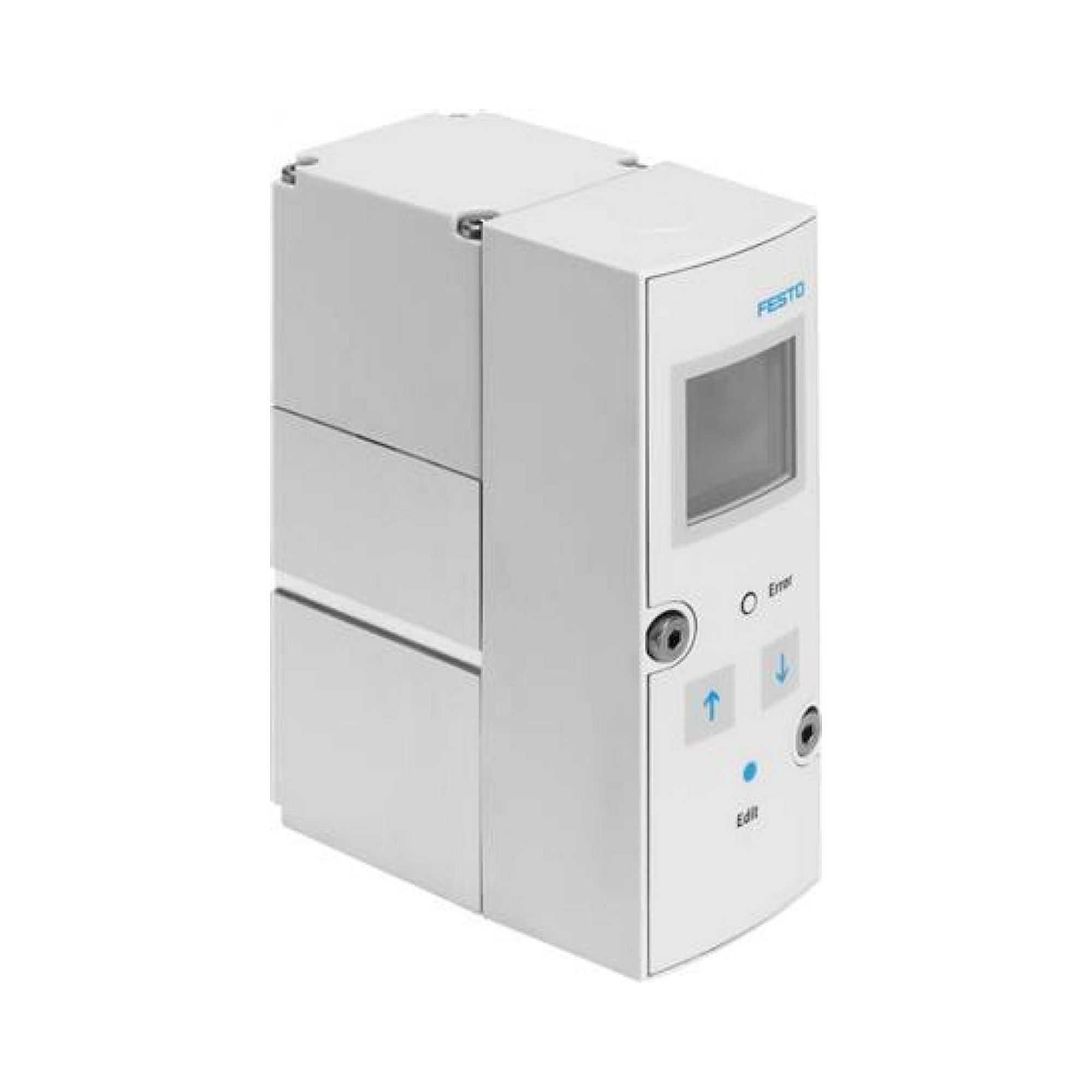

| VPPM-6TA | Flansch | bis 2 bar | Analoge Steuerung |
Die Wahl zwischen MPPE und VPPM hängt von der Einbausituation ab. MPPE-Regler sind als Einzelgeräte in die Druckluftlinie eingeschraubt; VPPM-Regler sind für die Integration in Festo Ventilinseln (MS6, MPA) konzipiert. Der Druckbereich ist beim MPPE durch das zweite Zahlenfeld im Bestellcode codiert (1 = 0-1 bar, 2,5 = 0-2,5 bar, 6 = 0-6 bar, 10 = 0-10 bar). Eingangscode -010-B steht für 0-10 V; -420-B für 4-20 mA. Kalibrierung und Kennlinienabgleich erfolgen über das integrierte Potentiometer.
Typische Einsatzbereiche: Druckregelung an Greifern mit kraftproportionaler Steuerung, proportionale Kraftregelung in Prüfständen und Schweißanlagen, pneumatische Positionierung mit druckproportionalem Regelkreis, Volumenstromregelung in Lackier- und Beschichtungsanlagen sowie Einbindung in SPS-gesteuerte Automatisierungsanlagen über 4-20-mA-Schnittstelle.
