Druckventile
Ventile
Festo Druckventile der Baureihen LRL und LRLL sind Differenzdruck-Regelventile, die den Druck an einem Verbraucher auf einen konstanten Wert unterhalb des Netzdrucks regeln. LRL-Ventile sind einseitig gespeist; LRLL-Ventile haben eine Leckagelinie (Entlüftungsanschluss) für präzisere Regelung und Betrieb bei sehr kleinen Differenzdrücken. 24 Artikel decken Anschlussgrößen von M5 und G 1/8 bis G 1/2 ab, jeweils mit QS-Steckanschlüssen von 4 bis 12 mm Schlauchdurchmesser.
| Baureihe | Anschluss | Besonderheit |
|---|---|---|
| LRL-M5-QS-4 | M5 + QS-4 | Kleinstformat für Schlauch 4 mm |
| LRL-M5-QS-6 | M5 + QS-6 | Kleinstformat für Schlauch 6 mm |
| LRL-1/8-QS-4 bis QS-8 | G 1/8 + QS 4-8 mm | Standardformat kleine Nennweiten |
| LRL-1/4-QS-6 bis QS-10 | G 1/4 + QS 6-10 mm | Standardformat mittlere Nennweiten |
| LRL-3/8-QS-8 bis QS-12 | G 3/8 + QS 8-12 mm | Größere Nennweiten |

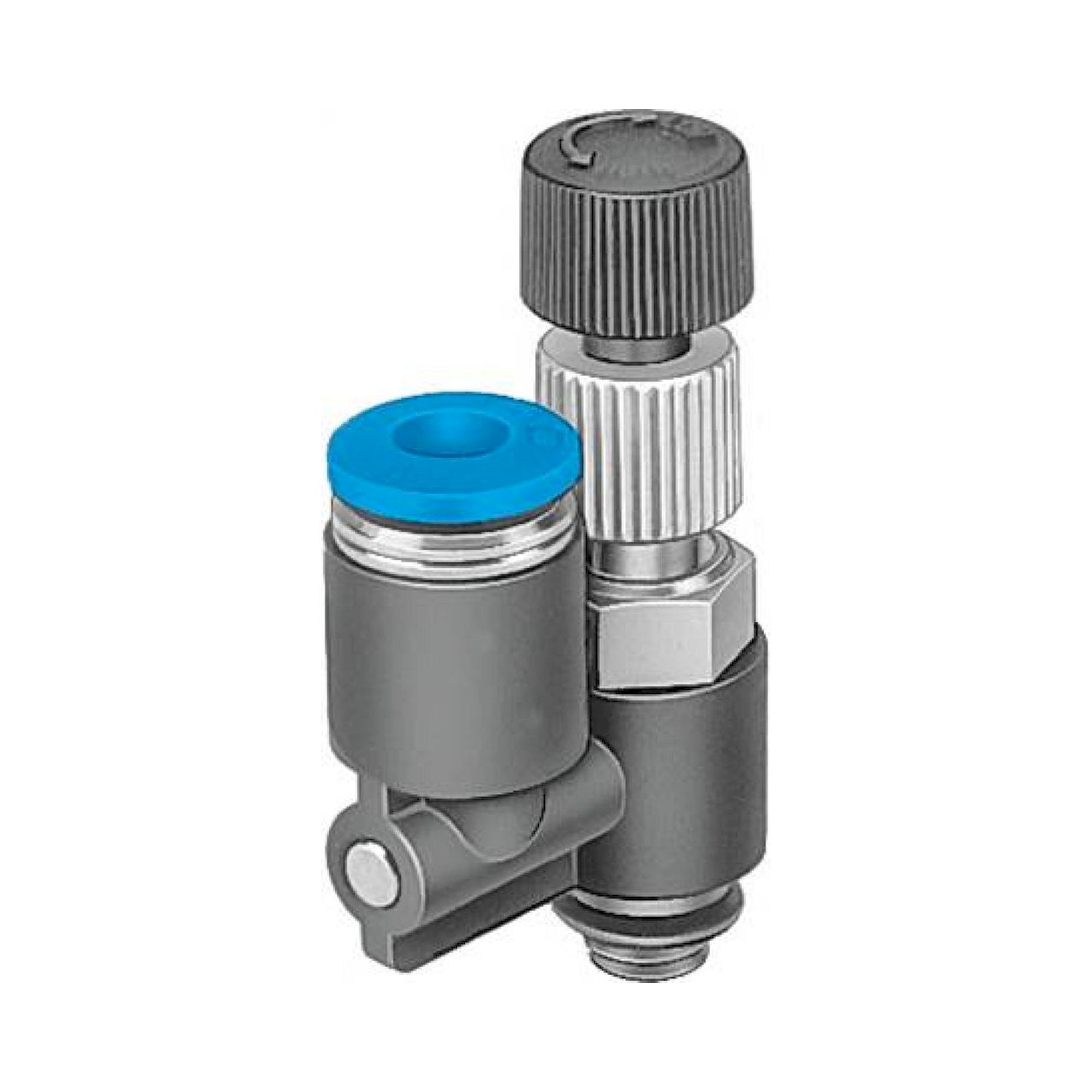

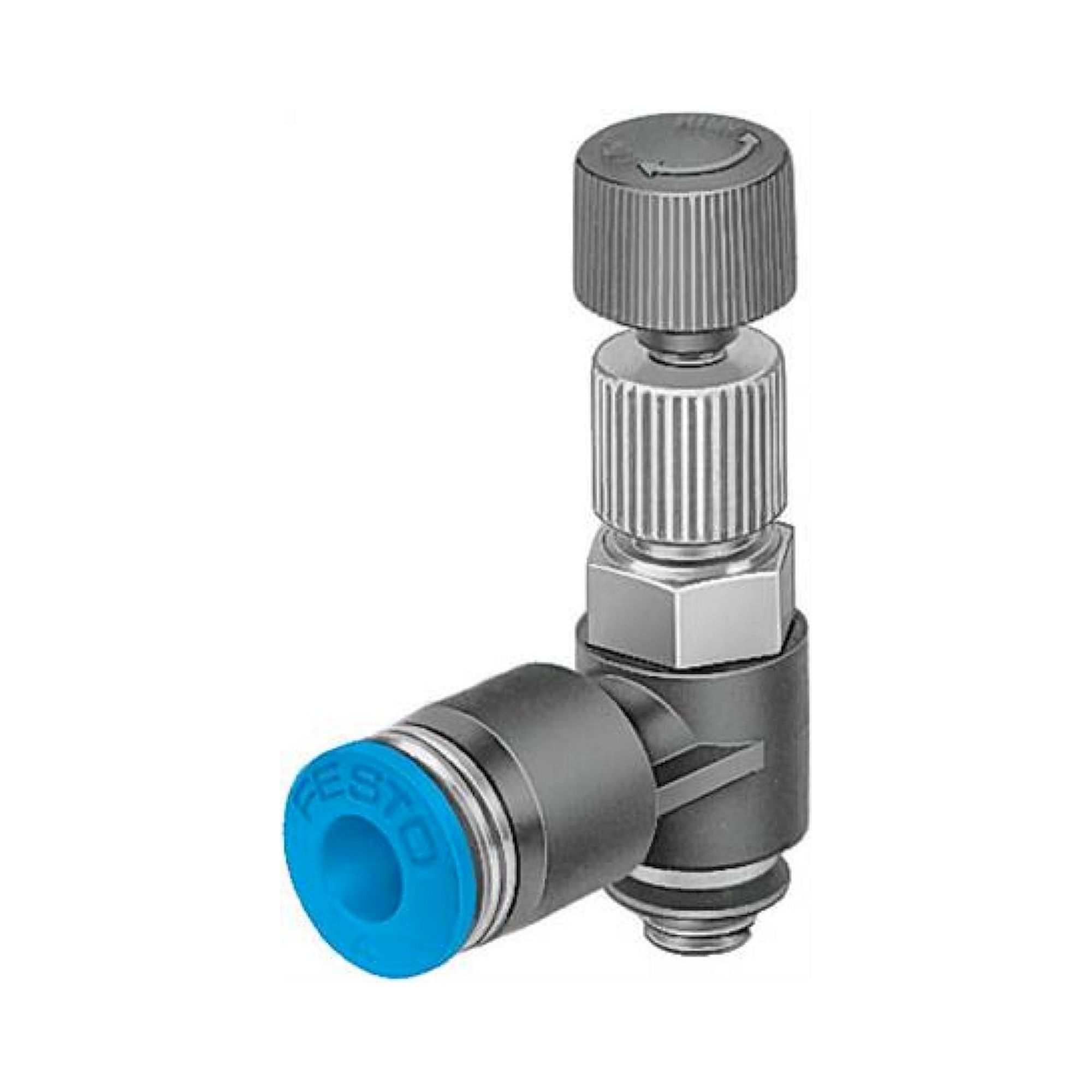

| LRL-1/2-QS-12 | G 1/2 + QS-12 | Größte Ausführung |
| LRLL (alle Größen) | Wie LRL + Leckagelinie | Exaktere Regelung, Entlüftungsanschluss vorhanden |
LRL-Ventile sind für Standardanwendungen geeignet, bei denen Druckabweichungen von einigen 100 mbar tolerierbar sind. LRLL-Ventile mit Leckageleitung erreichen höhere Regelgenauigkeit, da Druckänderungen am Ausgang schneller ausgeregelt werden. Die QS-Steckvariante (z.B. LRL-1/4-QS-10) verbindet G 1/4-Gewinde einseits mit einem Push-in-Anschluss für 10-mm-Schlauch anderseits. M5-Varianten eignen sich für Kleinstzylinderanwendungen. Die Druckeinstellung erfolgt über die Einstellschraube, der Regelbereich ist auf den Systemdruck zu begrenzen.
Typische Einsatzbereiche: Einzelzylinder-Druckbegrenzung in Spannanlagen, zonenweise Druckabsenkung für unterschiedliche Greif- und Klemmdrücke, Differenzdruckregelung in Prüfständen (Referenzdruck gegenüber Systemdruck), Schutz druckempfindlicher Verbraucher wie Dichtungen und Kleinstgreifer sowie pneumatische Kraftbegrenzung in manuell unterstützten Montageprozessen.
