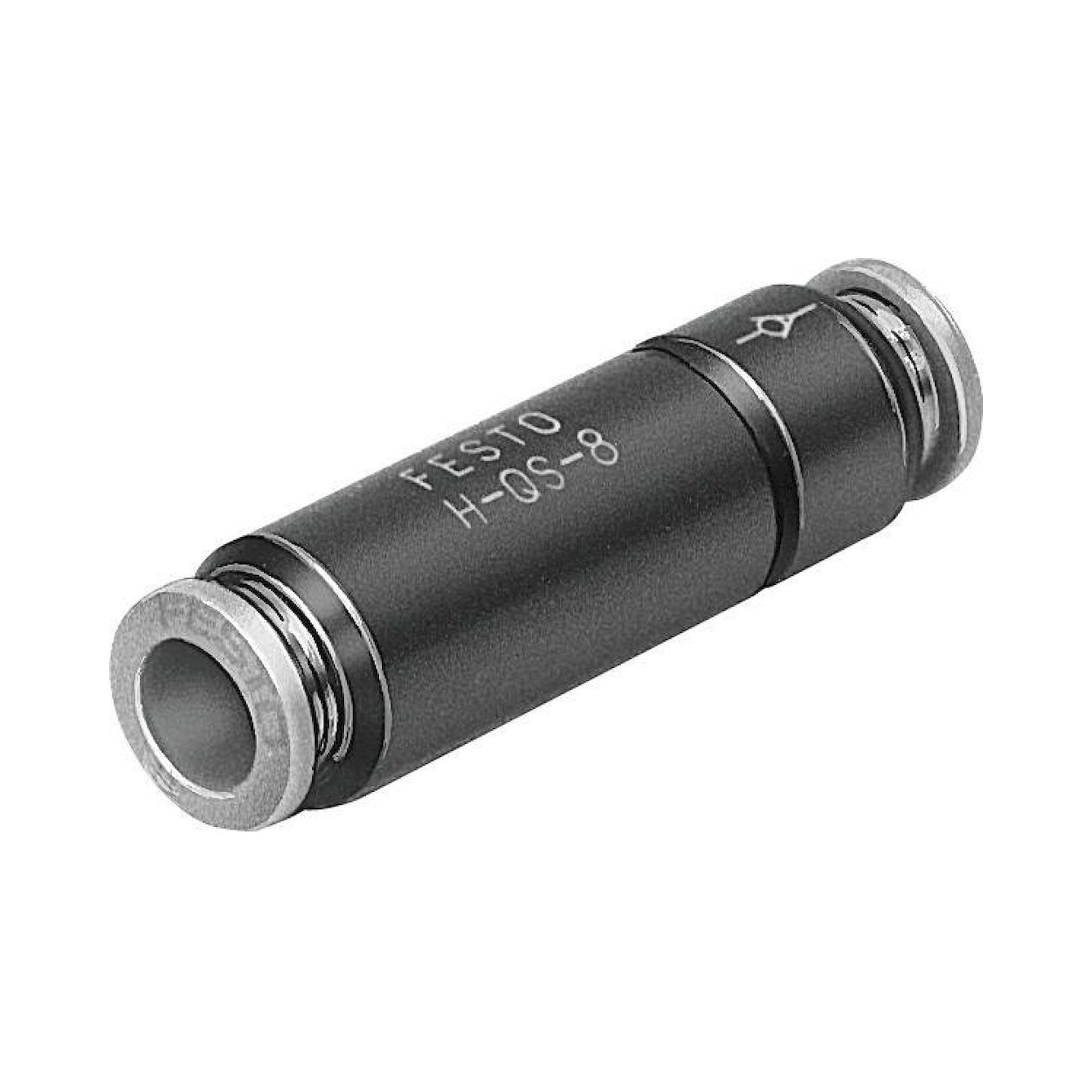

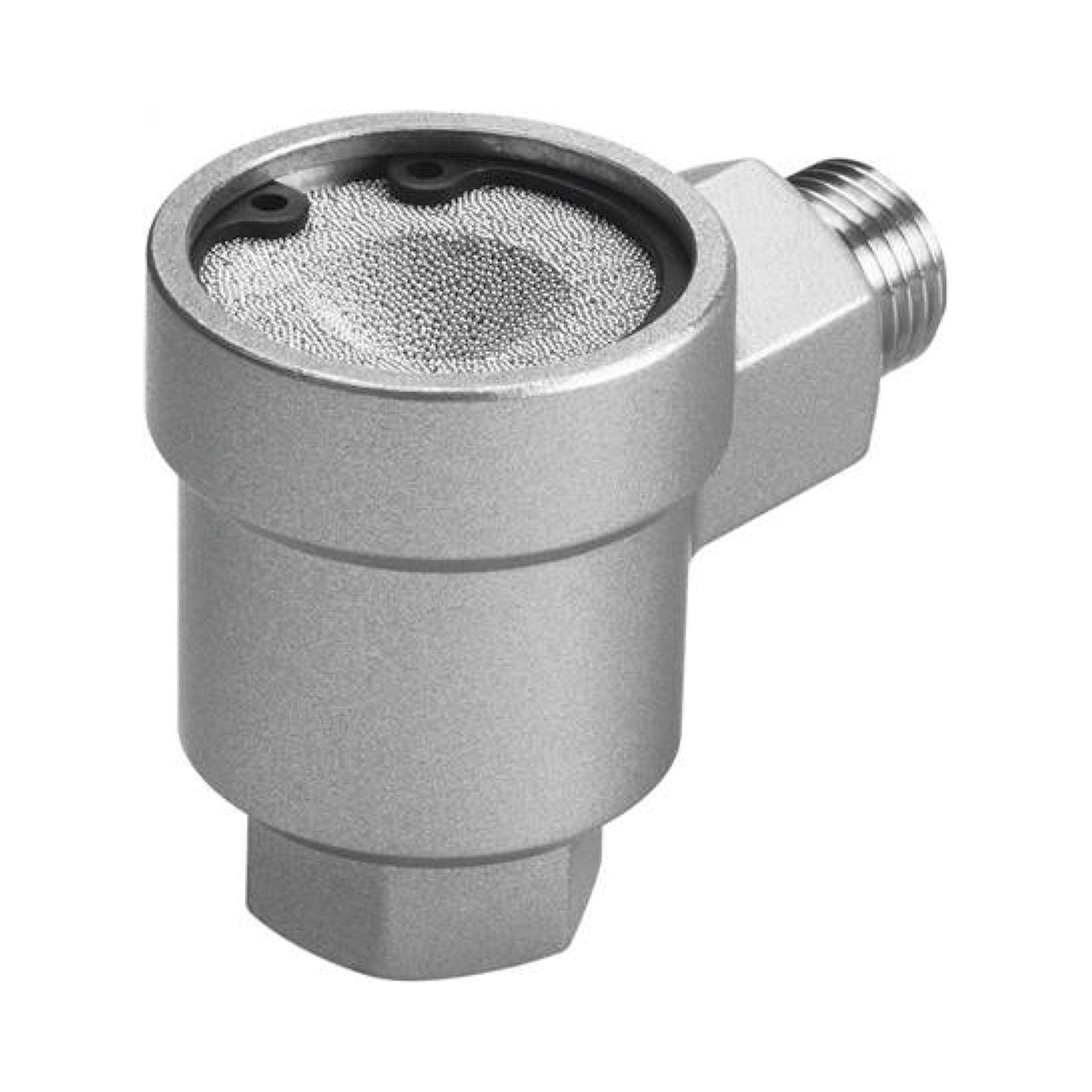

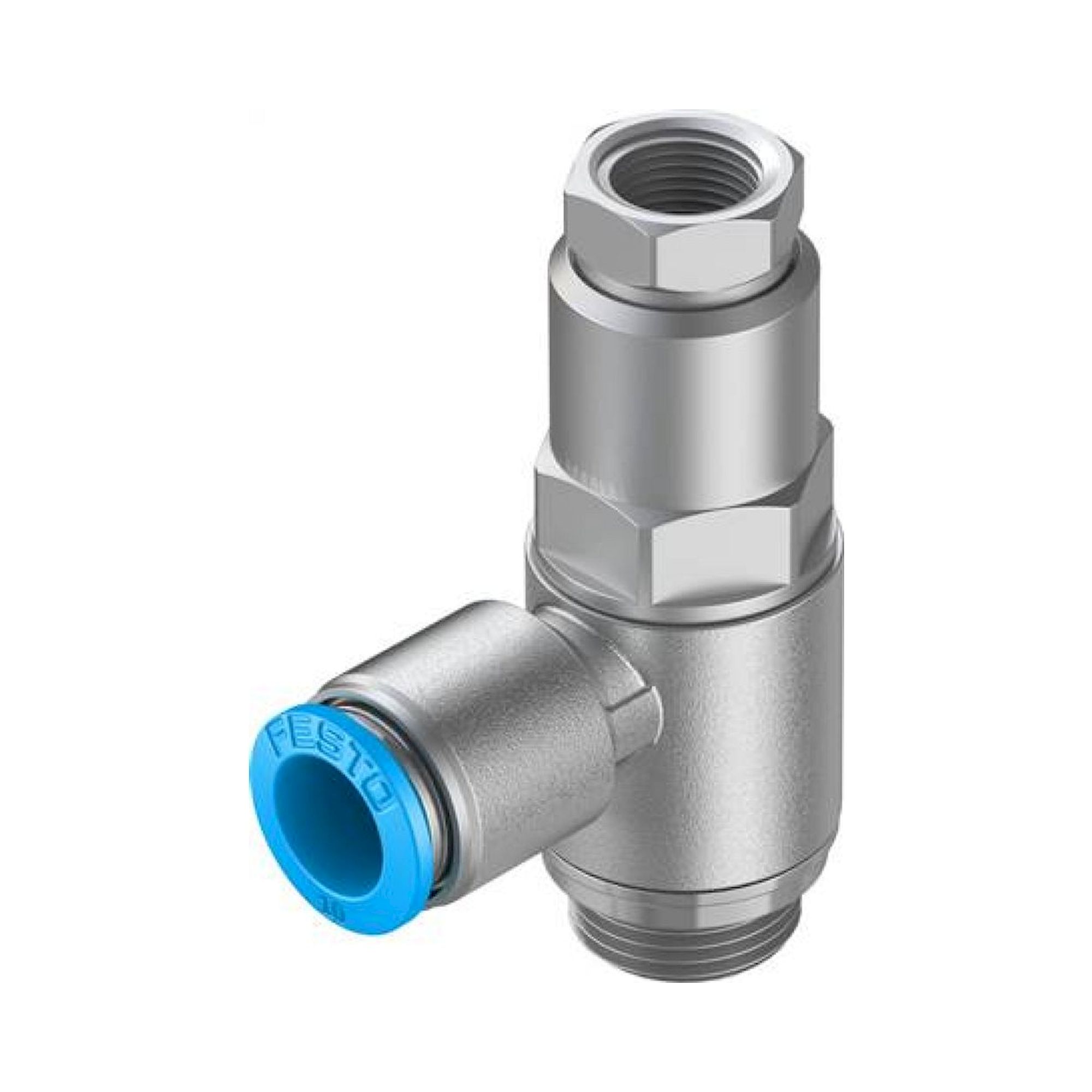

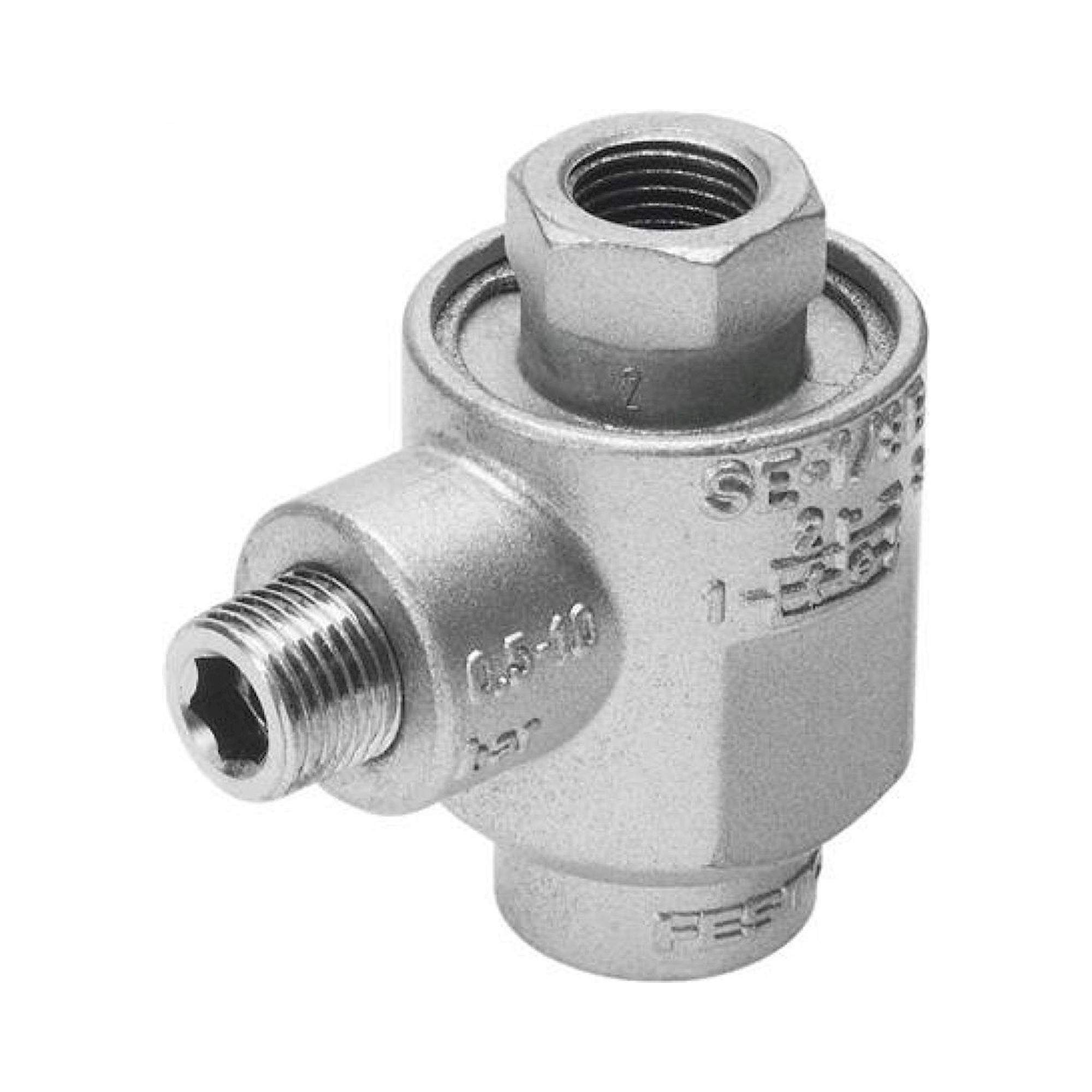

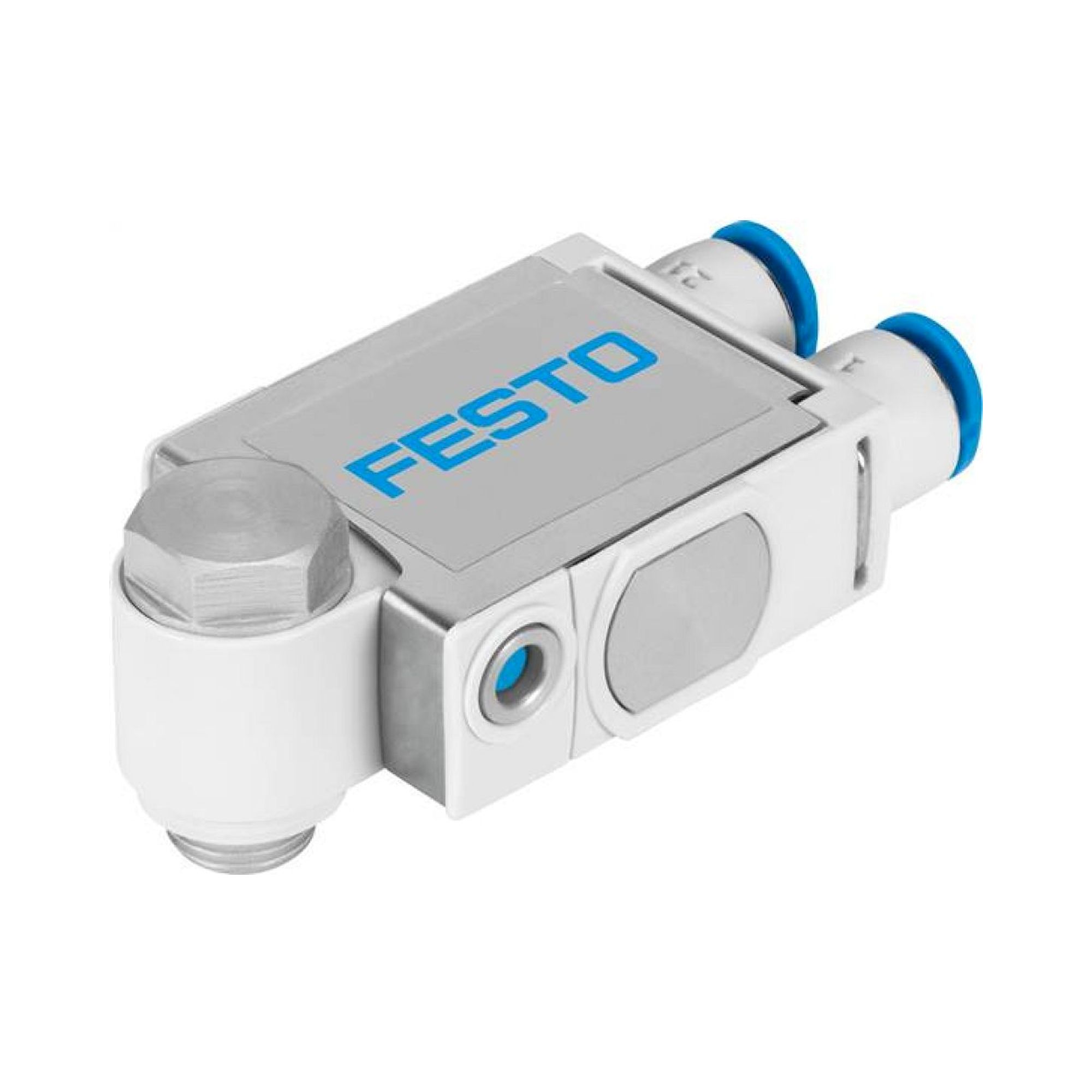

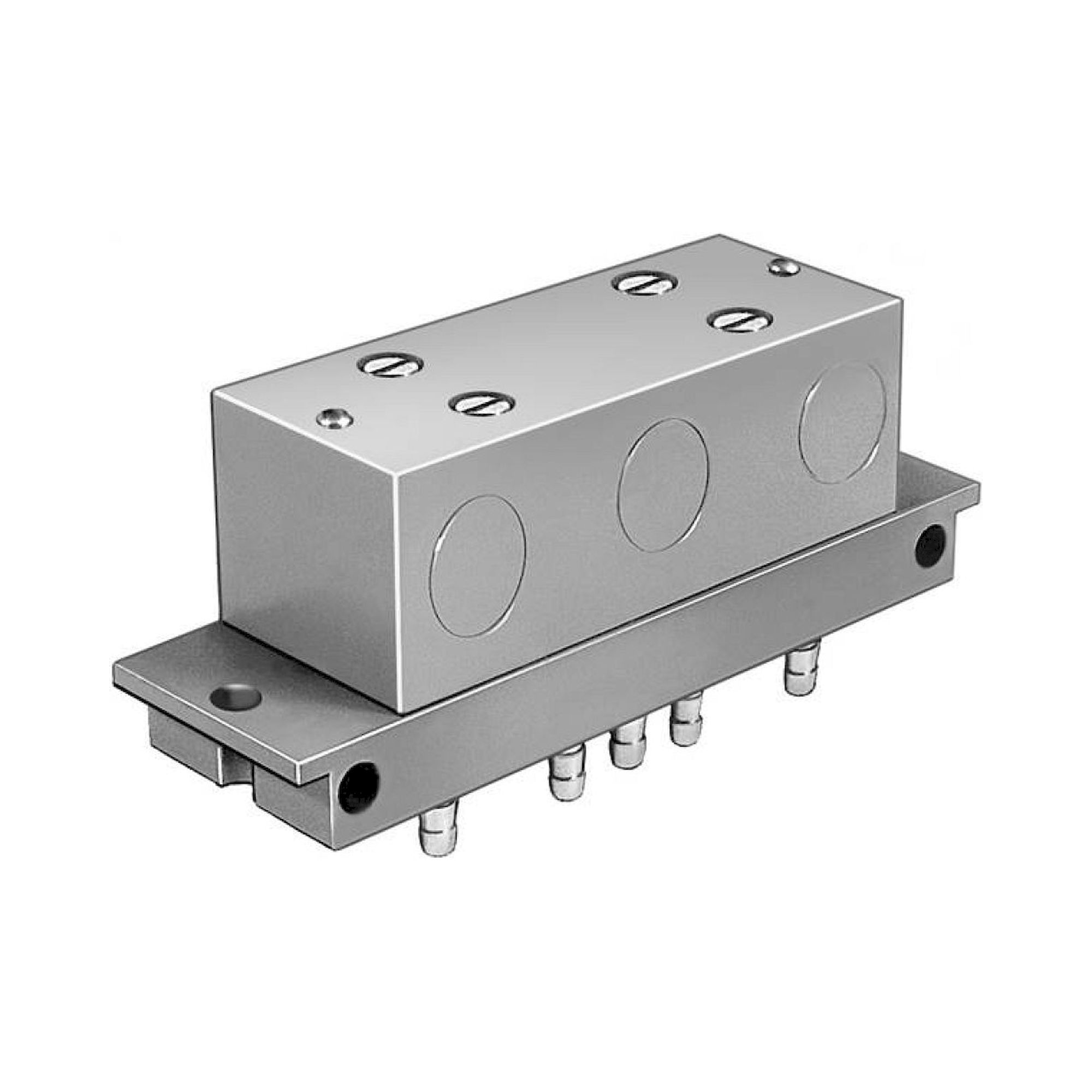

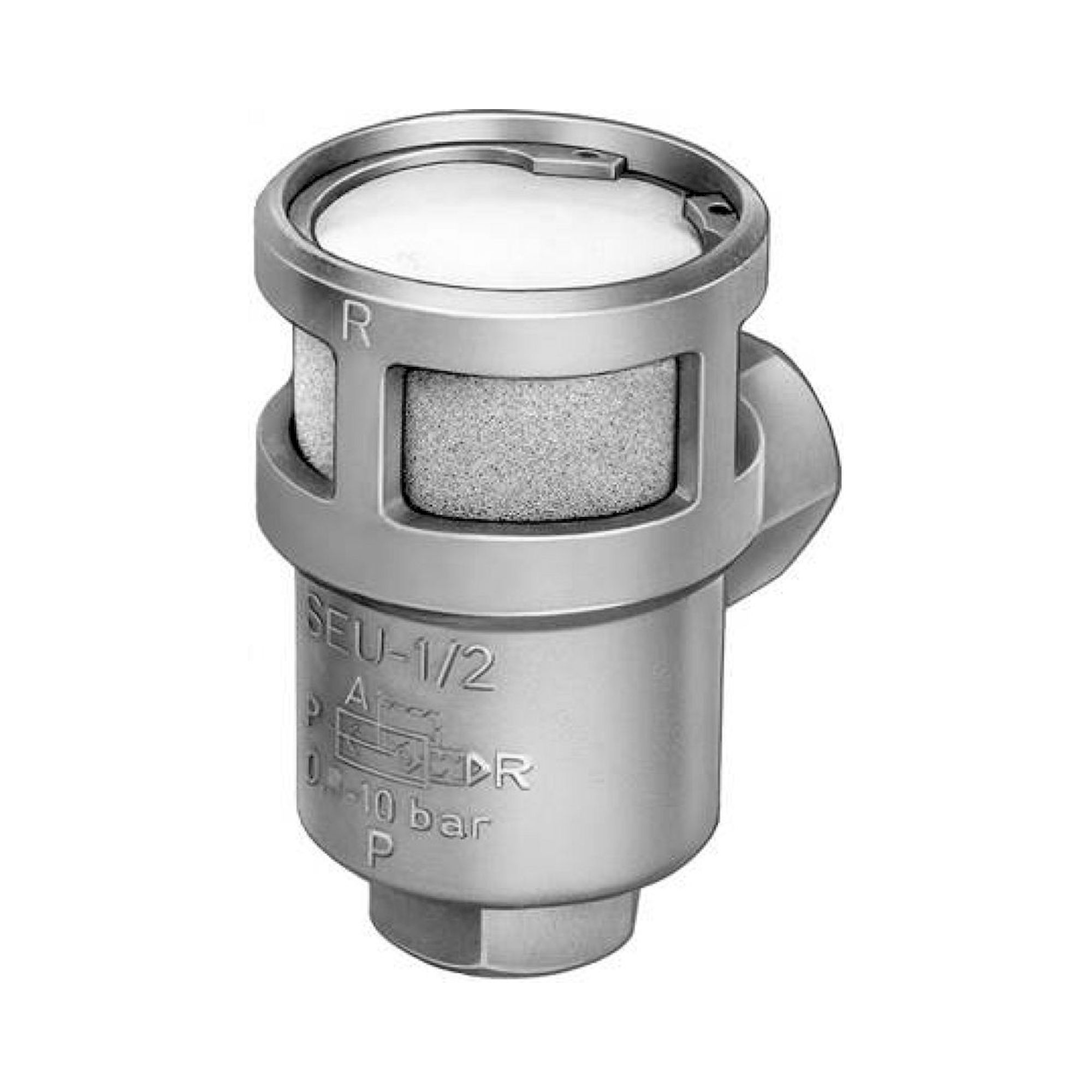

Festo Sperrventile sperren den Druckluftstrom in einer Richtung und lassen ihn in der anderen frei passieren. Das Kernsortiment bilden Rückschlagventile der H- und HA/HB-Baureihe, verfügbar in Gewindegrößen M5 sowie G 1/8 bis G 3/4 und in Steckanschluss-Ausführungen (QS-4 bis QS-12). 109 Artikel umfassen neben Standardrückschlagventilen (H) auch Baureihen mit werkzeugloser Montage (HA, HB) für PA-Schlauch 4-12 mm.

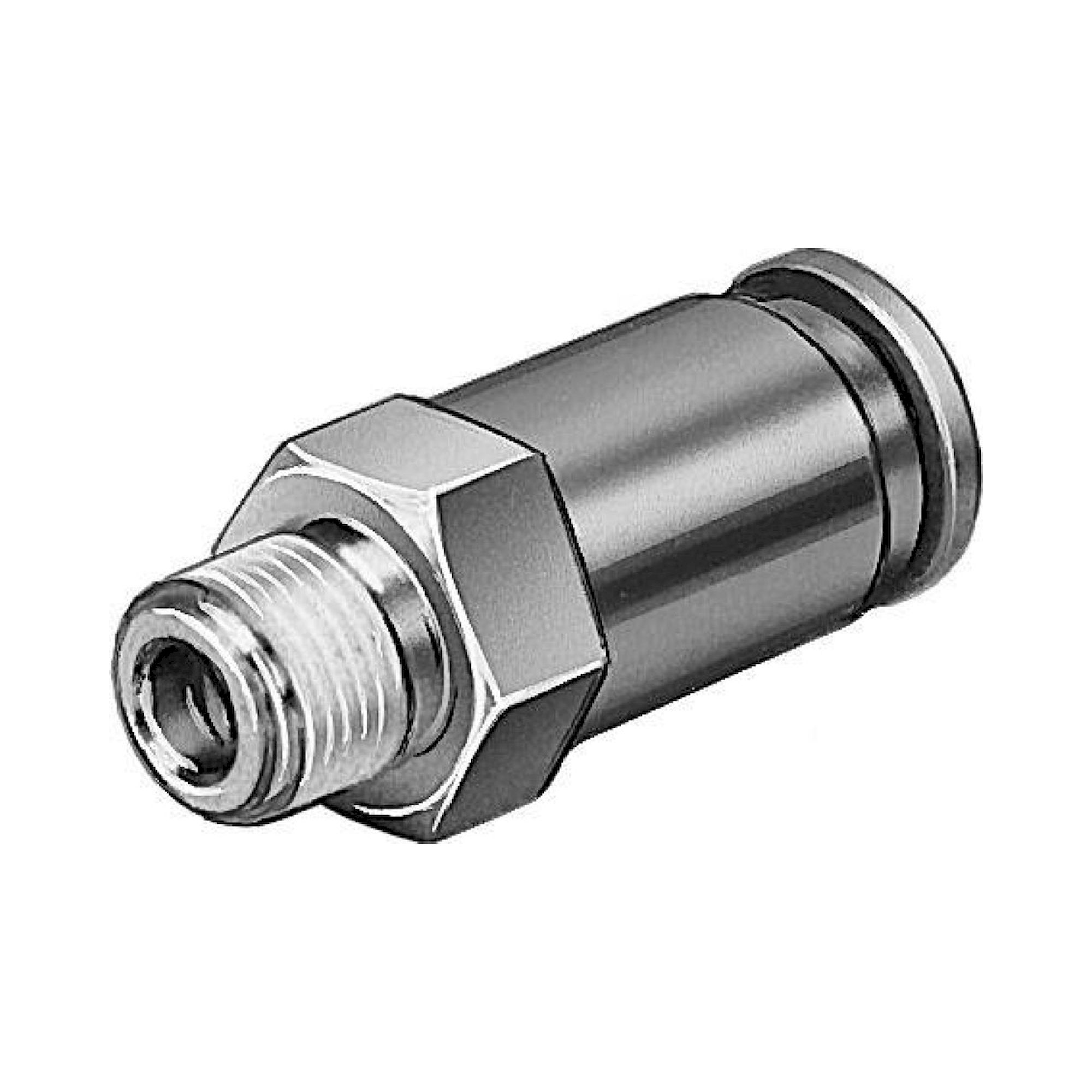

HA-Ventile öffnen in Richtung A (Zuluftsperrung aufgehoben), HB-Ventile entsprechend in Richtung B. Beide Baureihen kombinieren den Anschluss am Außengewinde mit einem Push-in-Gegenstecker für direkten Schlauchanschluss ohne Verschraubung.
| Baureihe | Anschluss | Besonderheit |
|---|---|---|

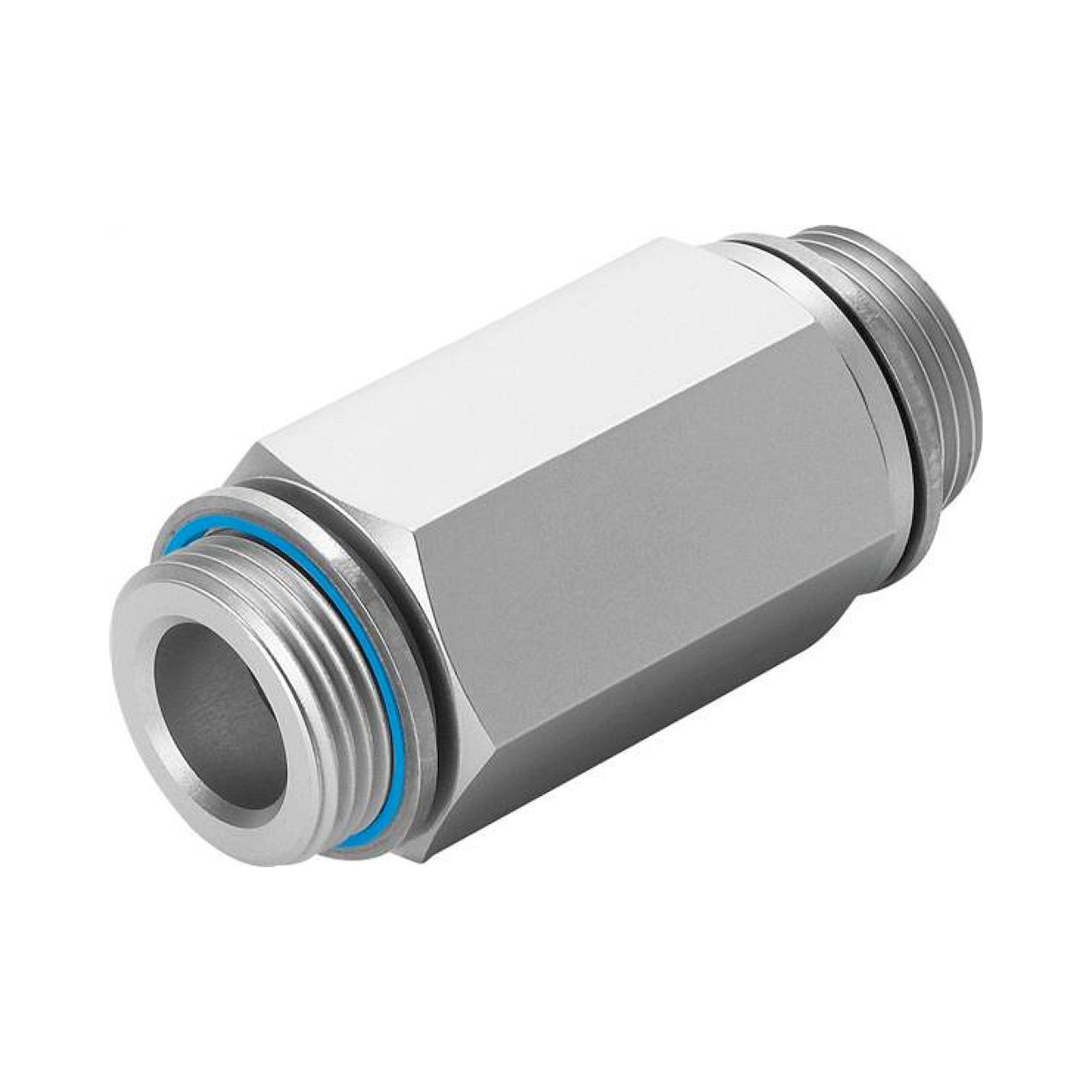

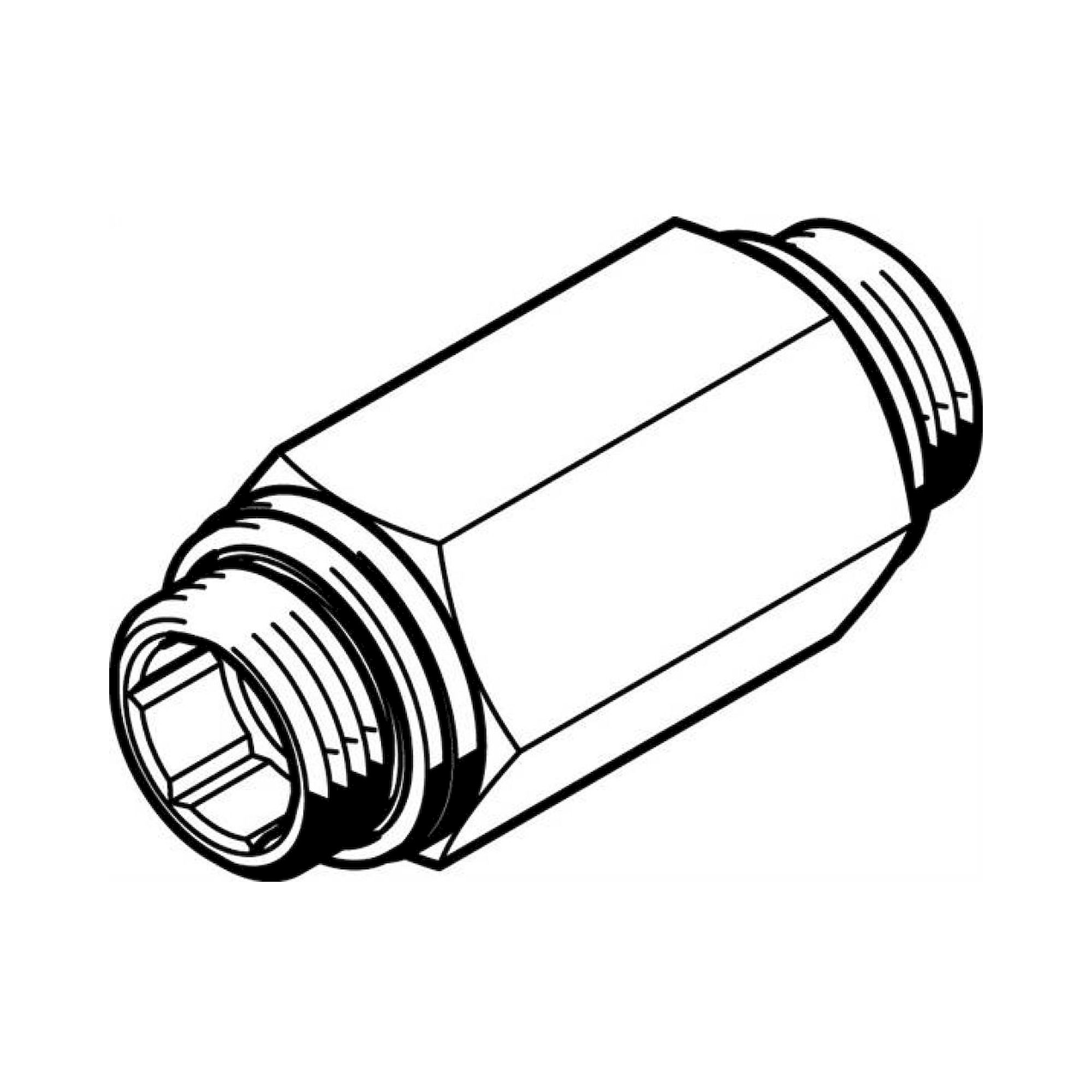

| H | M5, G 1/8 bis G 3/4; QS-4 bis QS-12 | Standard-Rückschlagventil, Außengewinde oder Push-in |
| HA | G 1/8 bis G 1/2 + QS-4 bis QS-12 | Rückschlag mit Push-in an Seite A, Außengewinde an Seite B |
| HB | G 1/8 bis G 1/2 + QS-4 bis QS-12 | Rückschlag mit Push-in an Seite B, Außengewinde an Seite A |
Für reine Gewindeanschlüsse (beidseitig) bietet die H-Baureihe die kompakteste Bauform. HA- und HB-Ventile reduzieren den Montageaufwand, wenn eine Seite mit PA-Schlauch ausgeführt ist. Die Gewindegröße und die Schlauchdurchmesser (QS-4 = 4 mm, QS-6 = 6 mm, QS-8 = 8 mm, QS-10 = 10 mm, QS-12 = 12 mm) müssen zum übrigen System passen. H-M5 eignet sich für Kleinstanwendungen mit M5-Gewindeanschluss, H-QS-12 für größere Volumenströme an 12-mm-Schlauch.
Typische Einsatzbereiche: Druckhaltung in Zylinderkammern nach Ventilschaltung, Verhindern von Druckabfall in pneumatischen Speicherkreisen, Rückflusssicherung in Verzweigungsnetzen, Absichern von Vakuumkreisen gegen Druckeinbrüche sowie Einbau in Druckluftleitungen zur unidirektionalen Strömungsführung.
