Zubehör für Ventile

Ventile

Festo Zubehör für Ventile umfasst alle Komponenten, die zur Montage, zum Anschluss und zum Betrieb von Festo Magnetventilen und Wegeventilen benötigt werden. Das Spektrum reicht von Anschlussplatten (NAS, NAU, NAW nach ISO 5599-1 und VDMA-Norm) über Magnetspulen (MSFG, MSFW in verschiedenen Spannungen und Frequenzen) bis hin zu Dicht- und Trennelementen, End- und Abdeckplatten für Ventilinseln sowie Multipolverteiler und Betätigungsaufsätze.

Alle Zubehörteile sind auf die jeweiligen Festo-Ventilbaureihen abgestimmt und gewährleisten normgerechten Anschluss sowie wartungsarmen Betrieb. Für die Ventilinsel-Architektur (CPX, VMPA, VUVG) stehen Verkettungsplatten, Funktionselemente und Adapterplatten bereit.

Kategorien
Befestigungselemente und Bezeichnungsschilder Befestigungselemente und BezeichnungsschilderMontageschrauben, Halter, Beschriftungsschilder BZ, IBS Anschlussplatten AnschlussplattenNAS, NAU, NAW, LR-ZP nach ISO 5599-1 und VDMA Magnetspulen MagnetspulenMSFG und MSFW, 12-240 V AC/DC, ATEX-EX Varianten Dicht- und Trennelemente Dicht- und TrennelementeVerschlussscheiben NSC, Dichtungen VMPA1-DP, Trennplatten CPV Endplatten EndplattenCPE, VABE-S6 Endplatten und Multipolknoten für Ventilinseln Abdeckplatten AbdeckplattenCPE, VABB, PRSB Abdeckplatten für freie Ventilinsel-Positionen Multipolverteiler MultipolverteilerMPV-E/A08 und E/A12 M8-Verteiler für Ventilinseln Anschlussleisten AnschlussleistenSammelanschlüsse für mehrstufige Ventilblock-Systeme Betätigungsaufsätze BetätigungsaufsätzeHandbet., Rollenhebel und Wippenhebel für mechanische Ventilbetätigung Verkettungsplatten VerkettungsplattenNAV, NAVW Verkettungs- und Winkelplatten nach ISO 5599-1 Funktionselemente FunktionselementeDrosselrückschlagventile, Druckregler für Ventilinsel-Integration Adapterplatten AdapterplattenÜbergangsplatten für unterschiedliche Ventil- und Anschlussformate Ventilspezifisches Zubehör Ventilspezifisches ZubehörTypenspezifische Ergänzungen für einzelne Ventilbaureihen

✓ Normgerechte Anschlussplatten - NAS/NAU/NAW nach ISO 5599-1 und VDMA, maßhaltig gefertigt
⚙ Magnetspulen MSFG/MSFW - 12-240 V AC/DC, Varianten mit Gleichrichter (-OD), Entstörkondensator (-DS) und ATEX-EX
⚡ Ventilinsel-Komponenten - End-, Abdeck-, Verkettungs- und Adapterplatten für CPE, VABE, VMPA-Plattformen
📦 Dicht- und Trennelemente - NSC-Verschlussscheiben, VMPA1-DP-Dichtungen für druckdichten Inselabschluss

VentilbaureiheAnschlussplattenMagnetspuleEndplatte
Tiger 2000 / Classic (G1/8)NAS/NAU/NAW-1/8-ISO, VDMAMSFG-24/42, MSFW-24CEPB-1/4-B
Tiger 2000 / Classic (G1/4)NAS/NAU/NAW-1/4-ISO, VDMAMSFG-24/42, MSFW-24CEPB-1/4-B
VMPA1 VentilinselVMPA1-Basisplatte-VMPA1-DP Dichtung
CPE Ventilinsel--CPE10/14/18-PRS-EP
VABE Ventilinsel--VABE-S6-1R/2R-Endplatten

Typische Einsatzbereiche: Erstinstallation und Erweiterung von Ventilinsel-Architekturen (CPX, MPA, VMPA, VABE), Austasch von Magnetspulen ohne Ventiltausch bei defekter Spule, Schaffung normgerechter G1/8- bis G3/4-Sammelanschlussblöcke mit NAS/NAU/NAW-Platten sowie Erweiterung bestehender Inselkonfigurationen um Druckregler-Funktionselemente.

Anzeigen als Rasteransicht Listenansicht

Artikel 1-24 von 1431

Absteigend sortieren
pro Seite
  1. Magnetspule MSFG-24-EX - Festo 536931
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Magnetspule MSFG-24-EX - Festo 536931
    23,18 €
  2. Endplatte CPE10-PRS-EP - Festo 164964
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Endplatte CPE10-PRS-EP - Festo 164964
    31,97 €
  3. Abdeckplatte CPE14-PRSB - Festo 164968
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Abdeckplatte CPE14-PRSB - Festo 164968
    11,90 €
  4. Anschlussblock CPE18-PRSE-2 - Festo 164972
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Anschlussblock CPE18-PRSE-2 - Festo 164972
    49,35 €
  5. Multipolverteiler MPV-E/A12-M8 - Festo 177670
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Multipolverteiler MPV-E/A12-M8 - Festo 177670
    128,22 €
  6. Kipprollenhebel AL-05 - Festo 6513
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Kipprollenhebel AL-05 - Festo 6513
    25,83 €
  7. Pneumatik-Anschaltung VABA-S6-1-X1 - Festo 543416
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Pneumatik-Anschaltung VABA-S6-1-X1 - Festo 543416
    177,44 €
  8. Verkettungsplatte VABV-S4-2HS-G18-2T2 - Festo 546215
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Verkettungsplatte VABV-S4-2HS-G18-2T2 - Festo 546215
    68,71 €
  9. Dichtung Vpe =150 Stk CPV10-VI-P.M7-150 - Festo 547051
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Dichtung Vpe =150 Stk CPV10-VI-P.M7-150 - Festo 547051
    77,56 €
  10. Halter CPE14-H5-SET - Festo 544395
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Halter CPE14-H5-SET - Festo 544395
    9,94 €
  11. Anschlussleiste VABM-L1-10G-G18-12-GR - Festo 573430
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Anschlussleiste VABM-L1-10G-G18-12-GR - Festo 573430
    175,46 €
  12. Elektrik-Anschlusspla VAVE-L1-1VR8-LP - Festo 573919
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Elektrik-Anschlusspla VAVE-L1-1VR8-LP - Festo 573919
    13,72 €
  13. Vakuumblock VABF-S4-1-V2B1-C-VH-20 - Festo 571425
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Vakuumblock VABF-S4-1-V2B1-C-VH-20 - Festo 571425
    1.033,38 €
  14. Magnetspule MSFG-24/42-50/60 - Festo 4527
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Magnetspule MSFG-24/42-50/60 - Festo 4527
    18,18 €
  15. Endplattenbausatz NEV-01-VDMA - Festo 161104
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Endplattenbausatz NEV-01-VDMA - Festo 161104
    28,00 €
  16. Multipolverteiler MPV-E/A08-M8 - Festo 177669
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Multipolverteiler MPV-E/A08-M8 - Festo 177669
    101,75 €
  17. Rollenhebel AR-01 - Festo 4936
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Rollenhebel AR-01 - Festo 4936
    26,04 €
  18. Versorgungsplatte VABF-S6-1-P1A6-G12 - Festo 539230
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Versorgungsplatte VABF-S6-1-P1A6-G12 - Festo 539230
    77,10 €
  19. Endplatte VABE-S6-1RZ-G-B1 - Festo 539238
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Endplatte VABE-S6-1RZ-G-B1 - Festo 539238
    31,75 €
  20. Pneumatik-Anschaltung VABA-S6-1-X2 - Festo 550663
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Pneumatik-Anschaltung VABA-S6-1-X2 - Festo 550663
    177,44 €
  21. Verkettungsplatte VABV-S4-1HS-G14-2T2 - Festo 546211
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Verkettungsplatte VABV-S4-1HS-G14-2T2 - Festo 546211
    74,88 €
  22. Dichtung, 150Er Pack CPV18-VI-P.1/4-150 - Festo 547053
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Dichtung, 150Er Pack CPV18-VI-P.1/4-150 - Festo 547053
    105,98 €
  23. Anschlussleiste VABM-L1-14W-G14-8-GR - Festo 573504
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Anschlussleiste VABM-L1-14W-G14-8-GR - Festo 573504
    158,52 €
  24. Elektrik-Anschlusspla VAVE-L1-1R8-LR - Festo 573920
    Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
    Elektrik-Anschlusspla VAVE-L1-1R8-LR - Festo 573920
    15,79 €
Seite
Was ist Festo Zubehör für Ventile und welche industriellen Anwendungen gibt es?

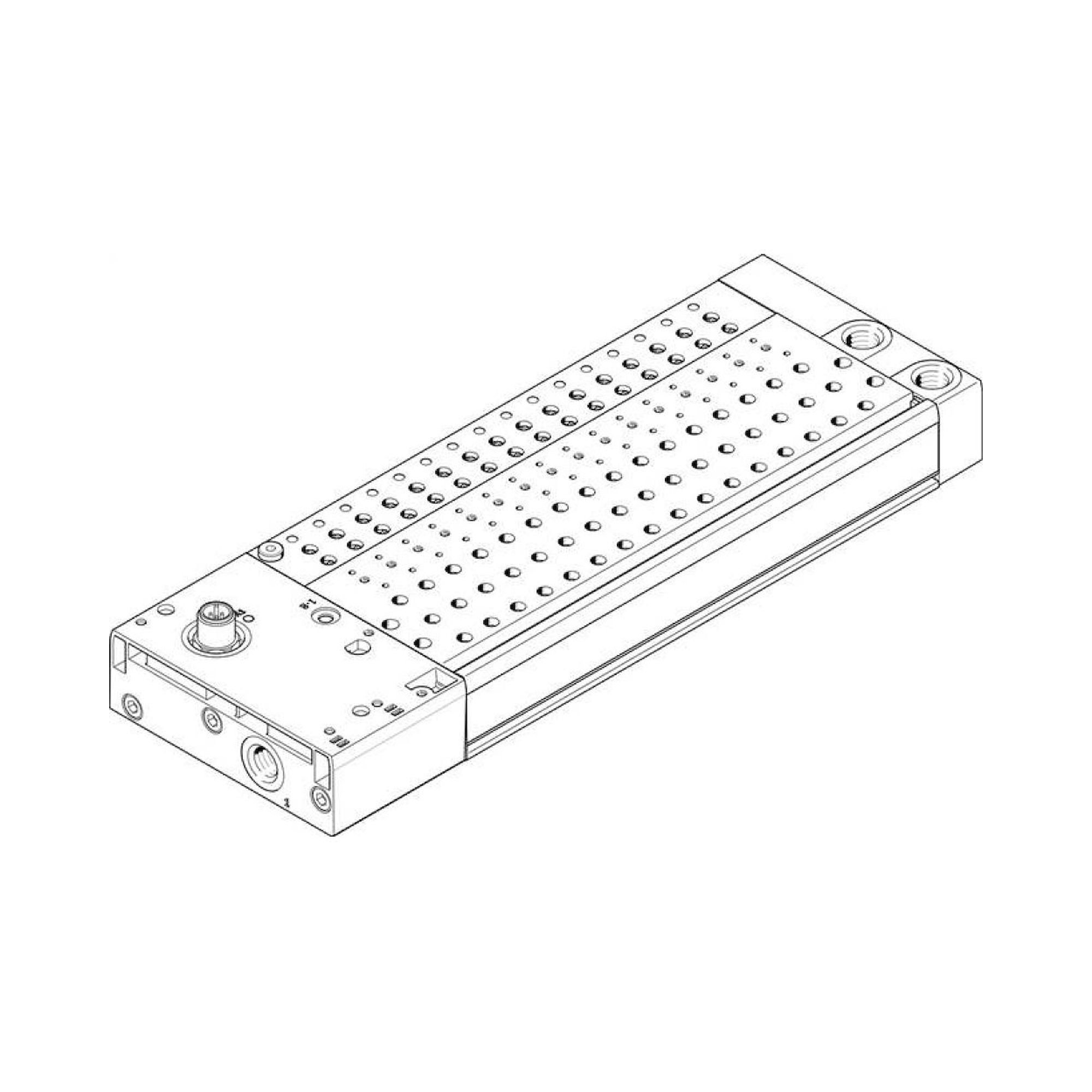

Festo Zubehör für Ventile umfasst Anschlussleisten, Vakuumblöcke, Handhebel und weitere Komponenten zur Erweiterung und Wartung pneumatischer Ventilsysteme in industriellen Automatisierungsanlagen. Diese Zubehörteile finden primäre Anwendung in der Verpackungsindustrie, Automobilproduktion, Maschinenbau und Montageautomatisierung, wo präzise Druckluftsteuerung bei Arbeitsdrücken zwischen 2 und 10 bar erforderlich ist. Anschlussleisten wie die VABM-C8-12E-G14-Serie ermöglichen modulare Ventilverteilungen mit standardisierten G1/4-Anschlüssen und konfigurierbaren Teilungen von 16mm bis 35mm für unterschiedliche Ventilkonfigurationen.
Welche technischen Auswahlkriterien gelten für Festo Ventilzubehör?
Die Auswahl von Festo Ventilzubehör erfolgt nach Anschlussgröße, Teilung, Gewindeausführung und Betriebsdruck der bestehenden Ventilanlage sowie nach spezifischen Medienanforderungen. Anschlussleisten der VABM-C8-12E-Serie bieten standardisierte G1/4-Gewinde mit wählbaren Teilungen zwischen 16mm für kompakte Ventilstationen und 35mm für größere Durchflussmengen bis 1200 l/min bei 6 bar Eingangsdruck. Vakuumblöcke wie der VABF-S4-1-V2B1-C-VH-20 eignen sich für Unterdruckanwendungen bis -0,9 bar mit maximaler Saugleistung 85 l/min, während Handhebel der VAOH-F9-Serie manuelle Betätigung mit definierten Schaltkräften zwischen 25N und 45N ermöglichen.
Welche Standards und Zertifizierungen gelten für Festo Ventilzubehör?
Festo Ventilzubehör entspricht der DIN EN ISO 5599 für Ventilschnittstellen und der DIN 3221 für Pneumatikgewinde sowie der VDMA 24562 für Anschlussgeometrien in der Fluidtechnik. Die Komponenten erfüllen die Maschinenrichtlinie 2006/42/EG und sind nach ISO 9001:2015 Qualitätsmanagementsystem gefertigt mit vollständiger Rückverfolgbarkeit der Materialchargen. Anschlussleisten und Vakuumblöcke tragen CE-Kennzeichnung und entsprechen der Druckgeräterichtlinie 2014/68/EU für Betriebsdrücke bis 10 bar bei Sicherheitsfaktor 4:1 nach DIN EN 12842. Materialien sind RoHS-konform nach 2011/65/EU für Schwermetallfreiheit und gewährleisten Medienkompatibilität mit ISO 8573 Druckluftqualität Klasse 1.4.1 für Partikel, Wasser und Öl.
Welche Unterschiede bestehen zwischen den Festo Ventilzubehör-Varianten?

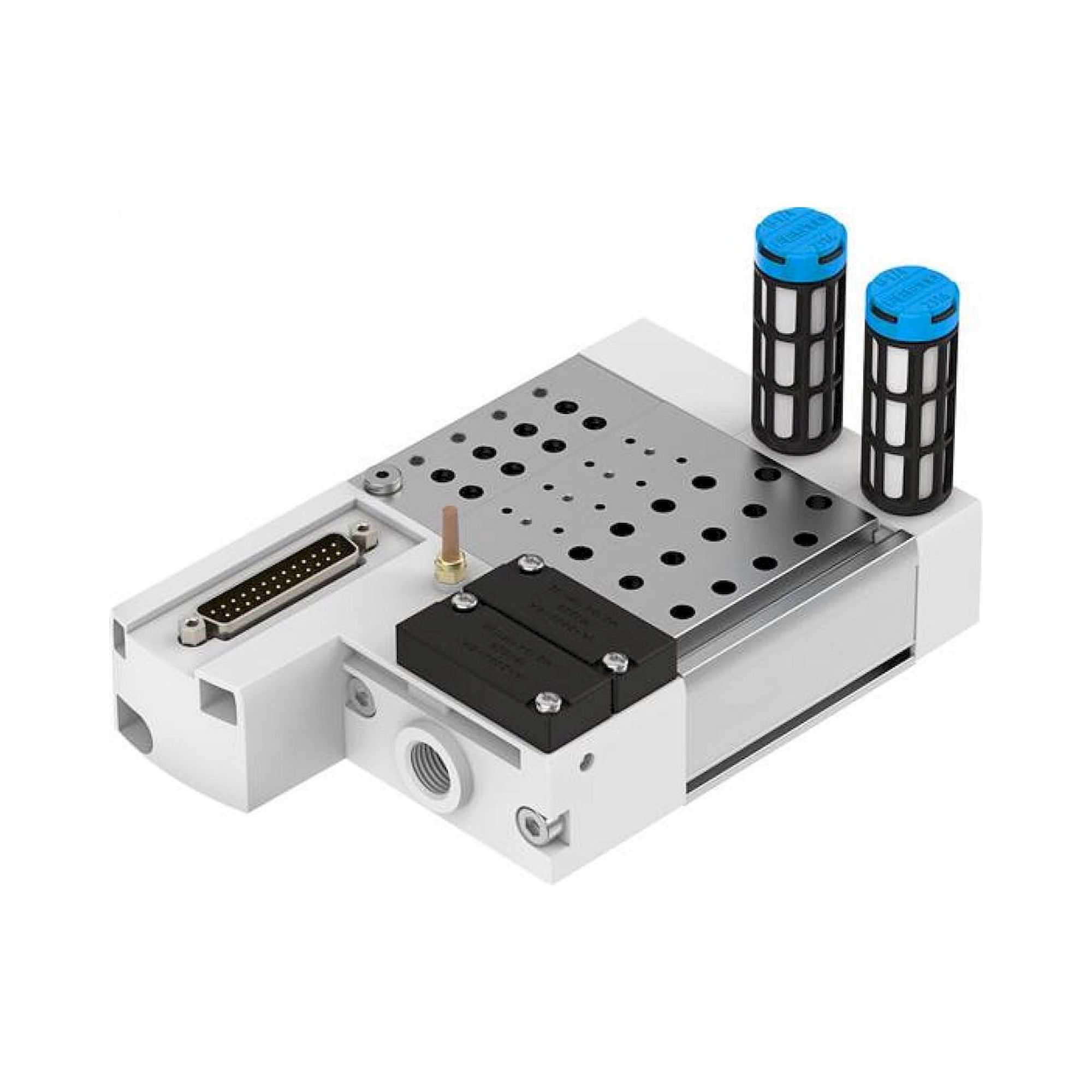

Festo Anschlussleisten unterscheiden sich primär in Teilung, Gewindeausführung und Baulänge, wobei VABM-C8-12E-G14-Serien mit PT-Gewinde für metrische Rohrleitungssysteme und M1-Gewinde für Zoll-Anwendungen in der nordamerikanischen Industrie verfügbar sind. Teilungen reichen von 16mm für kompakte Ventilstationen mit bis zu 8 Anschlüssen bis 35mm für größere Ventile mit erhöhten Durchflussmengen über 800 l/min, während die L-Varianten erweiterte Baulängen für Mehrfachverteilungen bis 12 Ventilplätze bieten. Vakuumblöcke wie VABF-S4-1-V2B1-C-VH-20 sind speziell für Unterdruckanwendungen mit integrierter Venturidüse und Schalldämpfer konzipiert, Handhebel der VAOH-F9-Serie variieren in Hebellängen zwischen 27mm und 36mm für unterschiedliche Betätigungskräfte.
Welche Installationsanforderungen gelten für Festo Ventilzubehör?
Festo Ventilzubehör erfordert plane Montageflächen mit Oberflächengüte Ra 6,3 µm und standardisierte Befestigungsbohrungen nach ISO 5599 mit DIN 6912 Zylinderschrauben M5 Festigkeitsklasse 8.8 für Anschlussleisten. Die Installation erfolgt bei vollständig entlüfteter Anlage mit definiertem Anzugsdrehmoment 8-10 Nm für G1/4-Verschraubungen und PTFE-Dichtband für Metalldichtungen oder O-Ringe 70 Shore A für Elastomerdichtungen nach DIN 3771. Anschlussleisten benötigen mindestens 50mm seitlichen Freiraum für Wartungszugang und 25mm Abstand zu heißen Oberflächen über 60°C, Vakuumblöcke erfordern Leckageüberwachung mit maximaler Zulaufleitung 6mm Außendurchmesser nach DIN 73378.
Welche Schutzart und Betriebsbereiche haben Festo Ventilzubehör-Komponenten?
Festo Ventilzubehör erreicht standardmäßig Schutzart IP65 nach DIN EN 60529 für vollständigen Berührungsschutz, Staubdichtigkeit und Schutz gegen Strahlwasser aus beliebigem Winkel in industriellen Produktionsumgebungen. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C bei relativer Luftfeuchte bis 95% ohne Kondensation und maximaler Betriebshöhe 2000m über Normalnull nach IEC 60664-1. Betriebsdruck beträgt maximal 10 bar für Standardanwendungen mit Prüfdruck 15 bar nach DIN EN 12842, Vakuumblöcke arbeiten mit Unterdrücken bis -0,9 bar bei Umgebungstemperatur und maximalem Volumenstrom 85 l/min. Materialien aus eloxiertem Aluminium EN AW-6082 T6 und Edelstahl 1.4404 gewährleisten Korrosionsbeständigkeit der Klasse C4.
Welche Wartungsintervalle und Servicezeiten gelten für Festo Ventilzubehör?
Festo Ventilzubehör erfordert vierteljährliche Sichtprüfung auf Dichtigkeit mit maximal zulässiger Leckage 0,1 l/min bei 6 bar Prüfdruck und mechanische Beschädigungen sowie jährliche Funktionsprüfung aller beweglichen Teile nach VDI 3441 für Pneumatiksysteme in der Automatisierungstechnik. Anschlussleisten haben eine Lebensdauer von 10 Millionen Schaltzyklen bei 6 bar Betriebsdruck und 1,5 Millionen bei 10 bar Maximaldruck, wobei Dichtungen alle 2 Jahre oder nach 5 Millionen Betätigungszyklen zu erneuern sind entsprechend der Medienqualität nach ISO 8573. Vakuumblöcke benötigen halbjährliche Leckageprüfung mit Differenzdruckmessung und maximal zulässiger Leckage 0,05 l/min bei -0,8 bar Unterdruck.
