Rotationslaser-Set 1100 m mit Digitalempfänger Rod Eye 160 und Alkaline - Leica Rugby 610

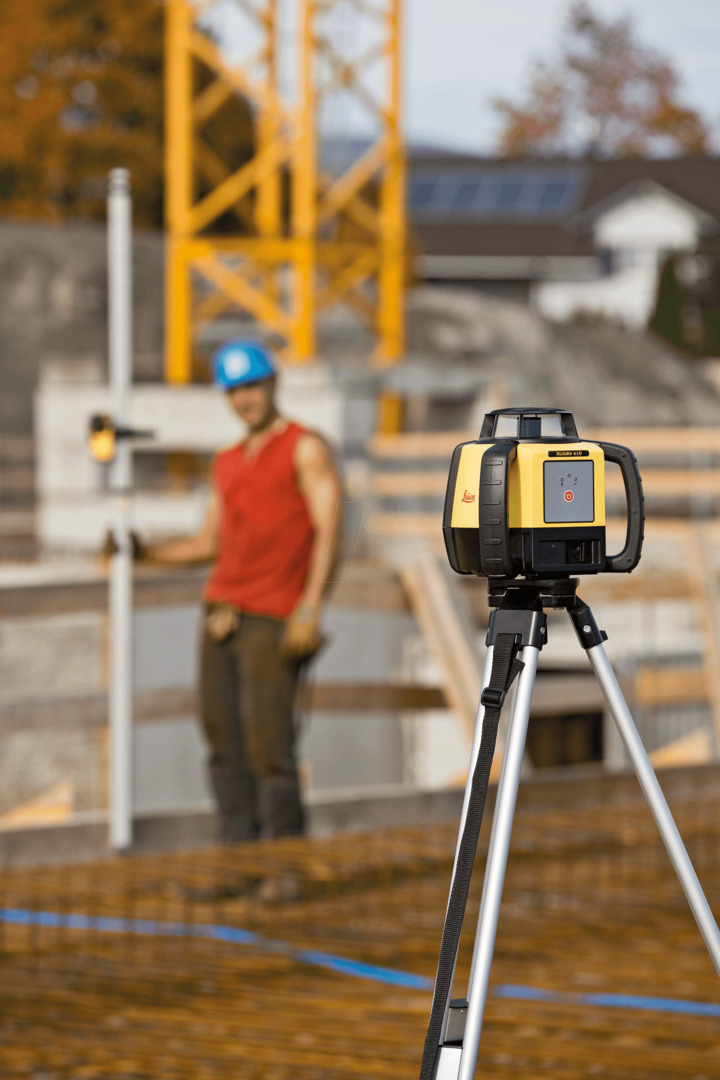

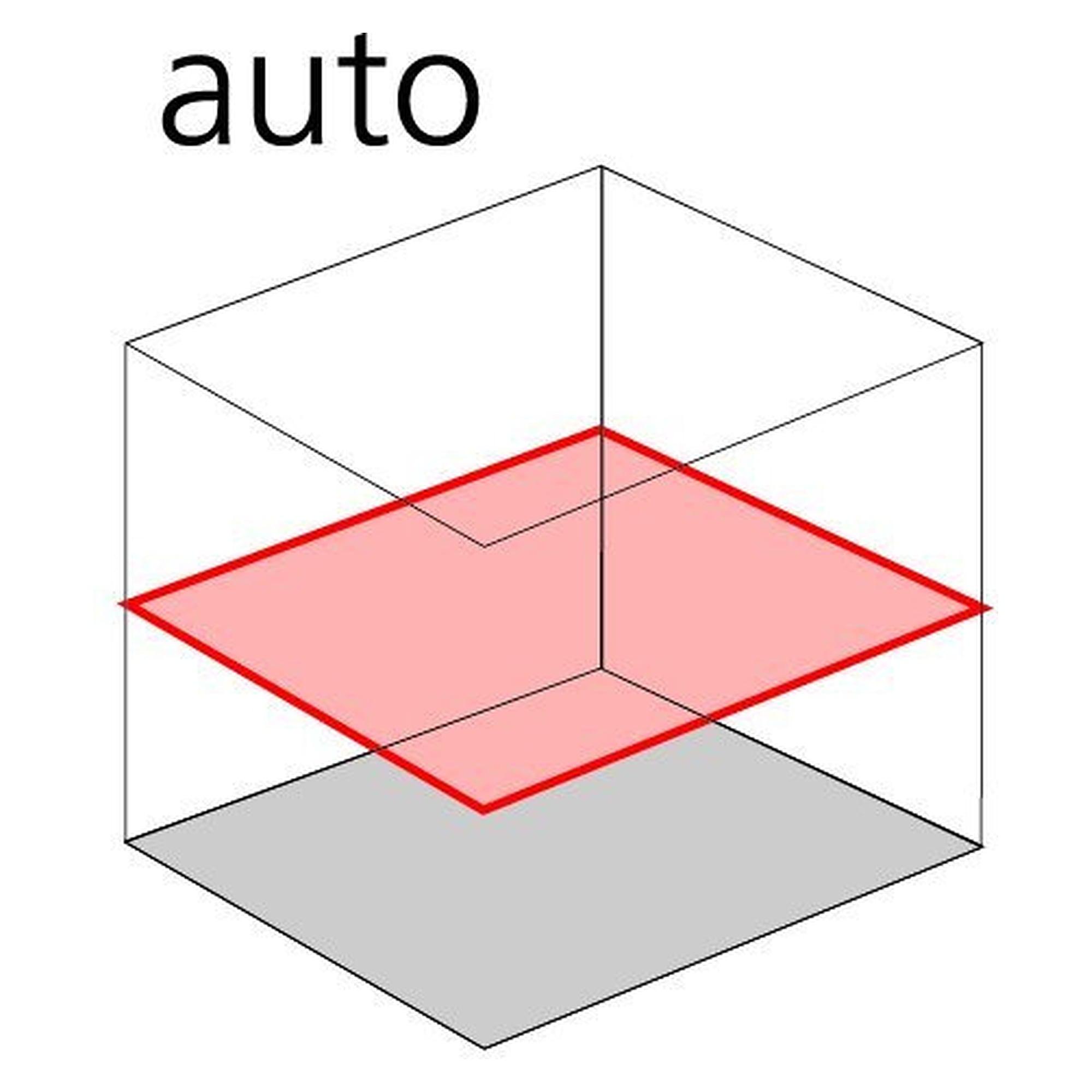

Wer Fundamente absteckt oder eine Bodenplatte abzieht, verliert Zeit, sobald jede Höhe zweimal geprüft werden muss. Das Leica Rugby 610 Set nivelliert sich innerhalb von ± 5 Grad selbst, hält die Referenzebene auf 30 m mit ± 2,2 mm und arbeitet mit dem Rod Eye 160 über einen Durchmesser von 1100 m. Ein Aufstellpunkt reicht damit für ein ganzes Baufeld.

Vorteile

• 1100 m Arbeitsdurchmesser: mit dem Rod Eye 160 wird ein komplettes Baufeld von einem Standpunkt aus bedient, Umsetzen und Neujustieren entfallen.
• Genauigkeit ± 2,2 mm auf 30 m: reicht für Fundamente, Schalungen, Bodenplatten und Geländeanschlüsse, ein Kontrollgang mit dem Nivellier wird überflüssig.
• Digitale Höhenanzeige: der Rod Eye 160 liest die Abweichung auf 90 mm Anzeigehöhe als Zahl ab und bietet fünf Genauigkeitsstufen von ± 0,5 bis ± 5,0 mm, Feinarbeit und Grobabsteckung laufen über dasselbe Gerät.
• 120 mm Detektionsfenster: der Strahl wird auch dann gefunden, wenn die Latte schräg steht oder der Untergrund uneben ist, das spart Suchen bei jedem neuen Messpunkt.
• Schutzart IP67: staubdicht und gegen zeitweiliges Untertauchen bis 1 m geschützt, Regen, Schlamm und Betonstaub setzen dem Gehäuse nichts zu.
• 60 Stunden Betriebsdauer: der Halter A150 nimmt handelsübliche Alkaline-Zellen LR20 auf, Ersatz gibt es überall und Ladezeiten entfallen.
• Bedienung über eine Taste: einschalten und arbeiten, ohne Menü und ohne Einweisung, was bei wechselnden Bedienern auf der Baustelle zählt.

Technische Daten

Einsatzbereiche

Streifen- und Einzelfundamente, Schalungs- und Bewehrungsarbeiten, Bodenplatten und Estrich, Aushub und Geländeanschluss, Zaun- und Pfostenhöhen, Terrassen- und Wegebau sowie Höhenübertragung im Innenausbau.

Lieferumfang

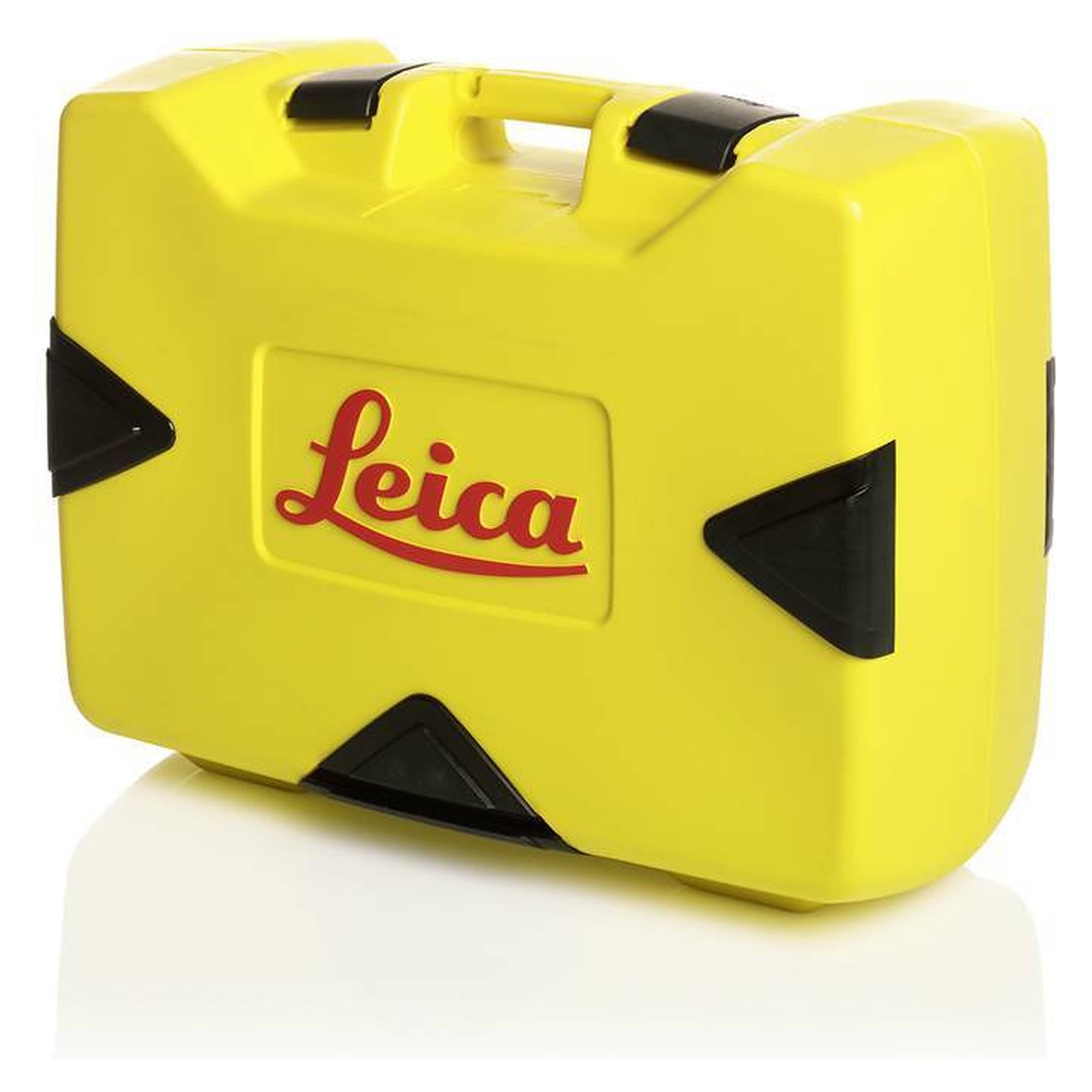

• Leica Rugby 610 Rotationslaser im Tragekoffer
• Rod Eye 160 Digital Empfänger mit Halterung
• A150 Batteriehalter für Alkaline-Batterien
• 2x Batterie Alkaline LR20, 1,5 V, Menge 2

Der Rugby 610 arbeitet mit dem gesamten Leica Rod Eye Empfängerprogramm zusammen, ein zweiter Empfänger lässt sich also jederzeit ergänzen. Als Stromquelle sind der Batteriehalter A150 und der Lithium-Ionen-Akku A600 vorgesehen, ein Wechsel zwischen beiden ist ohne Werkzeug möglich. Die Halterung für Latte oder Nivellierstab liegt dem Empfänger bei, die Bedienungsanleitungen gehören laut Hersteller zum Lieferumfang.

Normen und Herkunft

Laserklasse 1, Wellenlänge 635 nm, roter Strahl. Schutzart IP67 nach IEC 60529, geprüft mit und ohne eingesetzte Batterie. Auf Laser und Empfänger gewährt Leica Geosystems 3 Jahre Garantie über das Programm PROTECT by Leica Geosystems. Hergestellt in China, Zolltarifnummer 9015301000, EAN 7640110694701. Das Set enthält Batterien.
