Signalklemme 100 mm für Leitungsortung, 33 kHz, ohne Freilegen der Leitung - Leica 850280

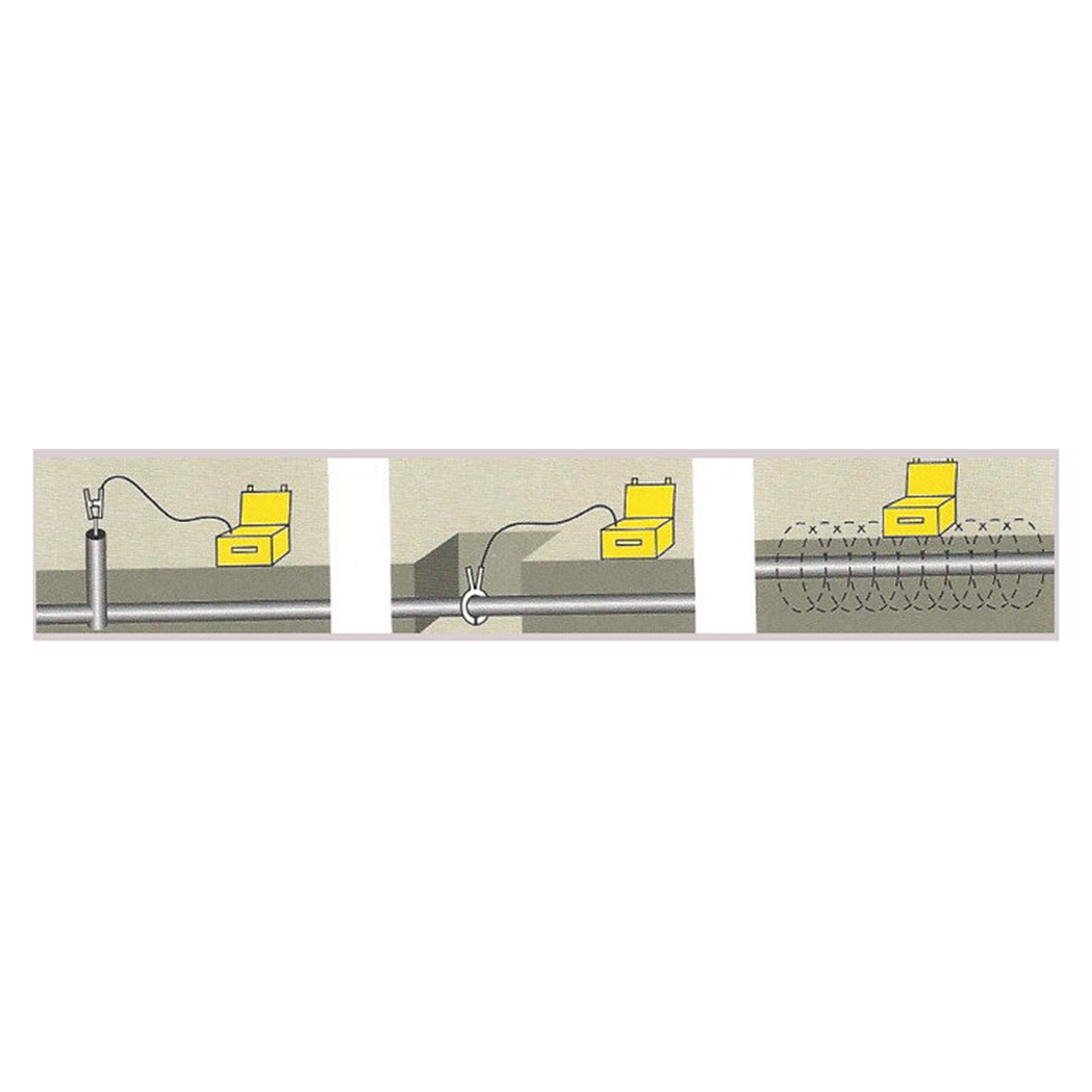

Eine belegte Leitung darf im laufenden Betrieb weder unterbrochen noch aufgetrennt werden, trotzdem muss ihr Verlauf vor dem Bagger bekannt sein. Die Signalklemme mit 100 mm Öffnungsweite koppelt das Signal des DD-Signalgebers induktiv ein, indem sie einfach um das Kabel oder das Rohr geschlossen wird. Mit 33 kHz Arbeitsfrequenz koppelt sie zuverlässig auch auf kleinere Querschnitte und isolierte Mäntel.

Vorteile

• Öffnungsweite 100 mm: umfasst dicke Energiekabel, Kabelbündel und metallische Rohre, für die eine kleinere Klemme nicht mehr reicht.
• Ankopplung ohne Eingriff: kein Abschalten, kein Auftrennen und kein Freilegen des Leiters, die Leitung bleibt in Betrieb.
• Arbeitsfrequenz 33 kHz: die Frequenz koppelt auch über isolierte Mäntel gut ein und ist die Standardwahl für kurze bis mittlere Trassen.
• Selektives Signal: in einer belegten Trasse wird gezielt die eine Leitung markiert, statt alle benachbarten Leiter gleichzeitig zu bestromen.
• Leichte und robuste Bauform: mit 0,460 kg Versandgewicht bleibt die Klemme ein Werkzeug für den täglichen Einsatz im Schacht und in der Baugrube.

Technische Daten

Einsatzbereiche

Trassierung von Telekommunikations- und Stromkabeln vor Tiefbauarbeiten, Zuordnung einzelner Leitungen in belegten Kabelkanälen und Schächten, Ortung metallischer Rohrleitungen, Kontrolle von Hausanschlüssen, Bestandsaufnahme im Leitungskataster.

Kompatibilität und Lieferumfang

Die Klemme wird nach Herstellerangabe zusammen mit dem DD-Signalgeber und einem DD-Ortungsgerät eingesetzt. Für Leitungen mit größerem Frequenzbedarf steht die 80-mm-Klemme mit dem Bereich 256 Hz bis 200 kHz zur Verfügung. Geliefert wird die Signalklemme mit Anschlusskabel, weiteres Zubehör führt der Herstellertext nicht auf.

Normen und Herkunft

Hergestellt in den USA, Zolltarifnummer 7326909890, EAN 7640163574760. Versandgewicht 0,460 kg bei einem Verpackungsmaß von 34,5 x 20 x 6,5 cm. Batterien sind nicht enthalten, die Energie liefert der angeschlossene Signalgeber.
