Was sind Keramik-Abgleichwerkzeuge und wofür werden sie in der Industrie eingesetzt?

Keramik-Abgleichwerkzeuge sind spezielle Schraubendreher mit elektrisch isolierenden Keramikklingen, die für präzise Justierarbeiten an empfindlichen elektronischen Bauteilen entwickelt wurden. Diese Werkzeuge finden hauptsächlich in der Elektronikfertigung, Halbleiterindustrie, Messtechnik und bei der Wartung von HF-Schaltungen Anwendung, wo metallische Werkzeuge durch elektromagnetische Interferenz oder elektrostatische Entladung Schäden verursachen könnten. Bernstein bietet diese Trimmer-Werkzeuge in verschiedenen Ausführungen wie Schlitz-, Kreuzschlitz- und Sechskantklingen mit Abmessungen von 0,9 bis 2,5 mm für unterschiedlichste Anwendungsbereiche an.

Welche technischen Kriterien sind bei der Auswahl von Keramik-Abgleichwerkzeugen entscheidend?

Die Klingengeometrie ist das wichtigste Auswahlkriterium bei Keramik-Abgleichwerkzeugen, wobei Schlitzklingen von 0,9x0,3x20 mm bis 2,5x0,7x20 mm für verschiedene Schraubengrößen verfügbar sind. Kreuzschlitzklingen werden in den Normgrößen PH000, PH00 und PH0 angeboten, während Sechskantklingen mit 1,95 mm und 2,45 mm Schlüsselweite für spezielle Anwendungen zur Verfügung stehen. Die standardisierte Klingenlänge von 20 mm gewährleistet ausreichende Reichweite bei gleichzeitig präziser Handhabung, und die Keramikausführung bietet vollständige elektrische Isolation bis zu mehreren Kilovolt Durchschlagsfestigkeit.

Welche Normen und Zertifizierungen gelten für ESD-sichere Abgleichwerkzeuge?

ESD-sichere Abgleichwerkzeuge müssen der DIN EN 61340-5-1 für elektrostatischen Schutz am Arbeitsplatz entsprechen, die Grenzwerte für Oberflächenwiderstand und Ableitfähigkeit definiert. Keramik-Abgleichwerkzeuge erfüllen zusätzlich die Anforderungen der IEC 61010-1 für Messgeräte-Sicherheit durch ihre hohe dielektrische Festigkeit von typisch über 15 kV/mm. Die Werkzeuge sind nach VDE 0680 klassifiziert und bieten durch ihre vollständige Isolierung optimalen Schutz vor elektrostatischen Entladungen sowie elektromagnetischen Störungen gemäß EN 55011 Grenzwerte A.

Was unterscheidet die verschiedenen Bernstein Keramik-Abgleichwerkzeug-Varianten voneinander?

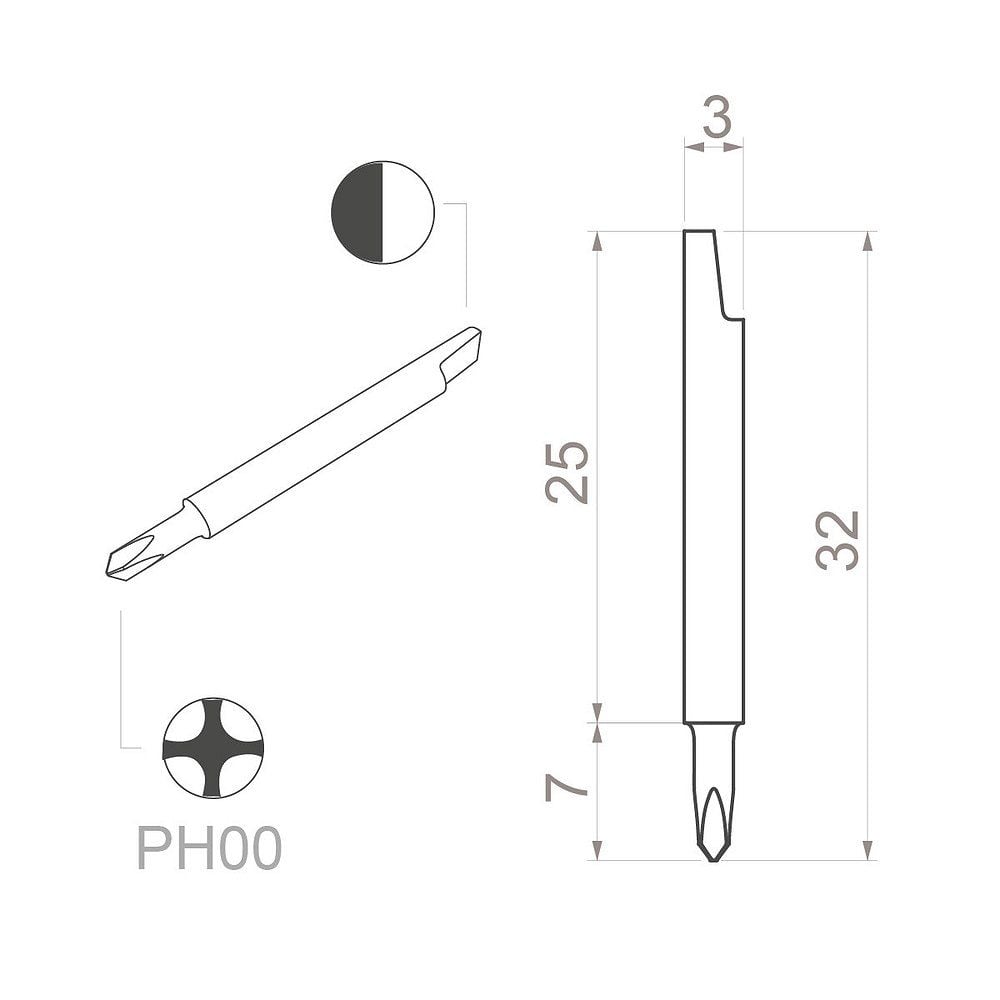

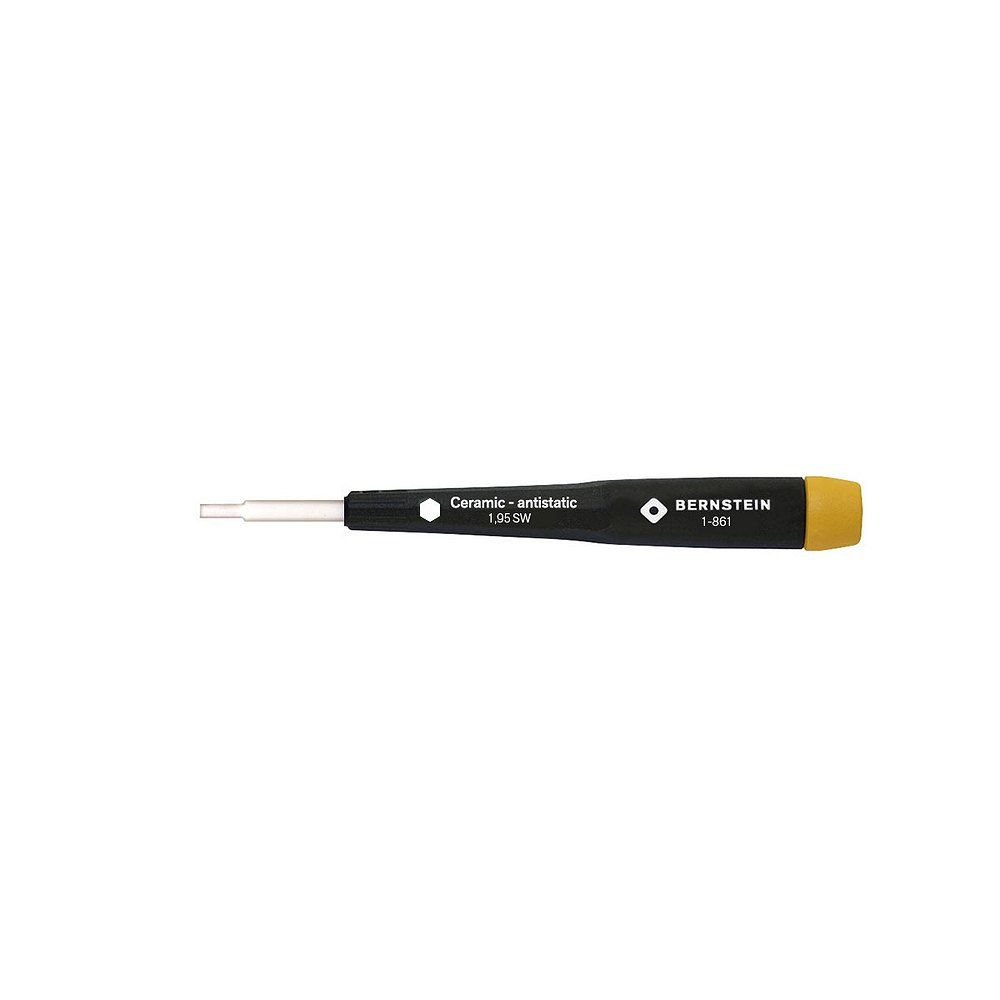

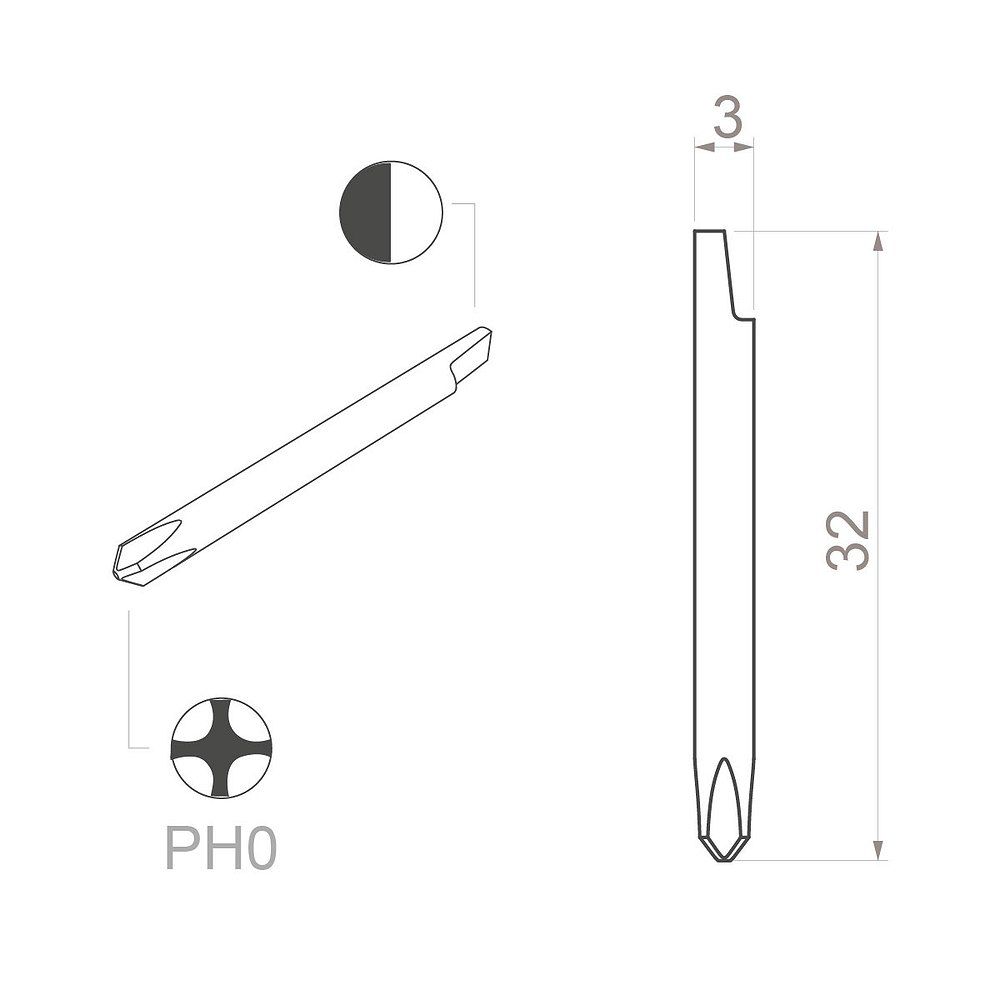

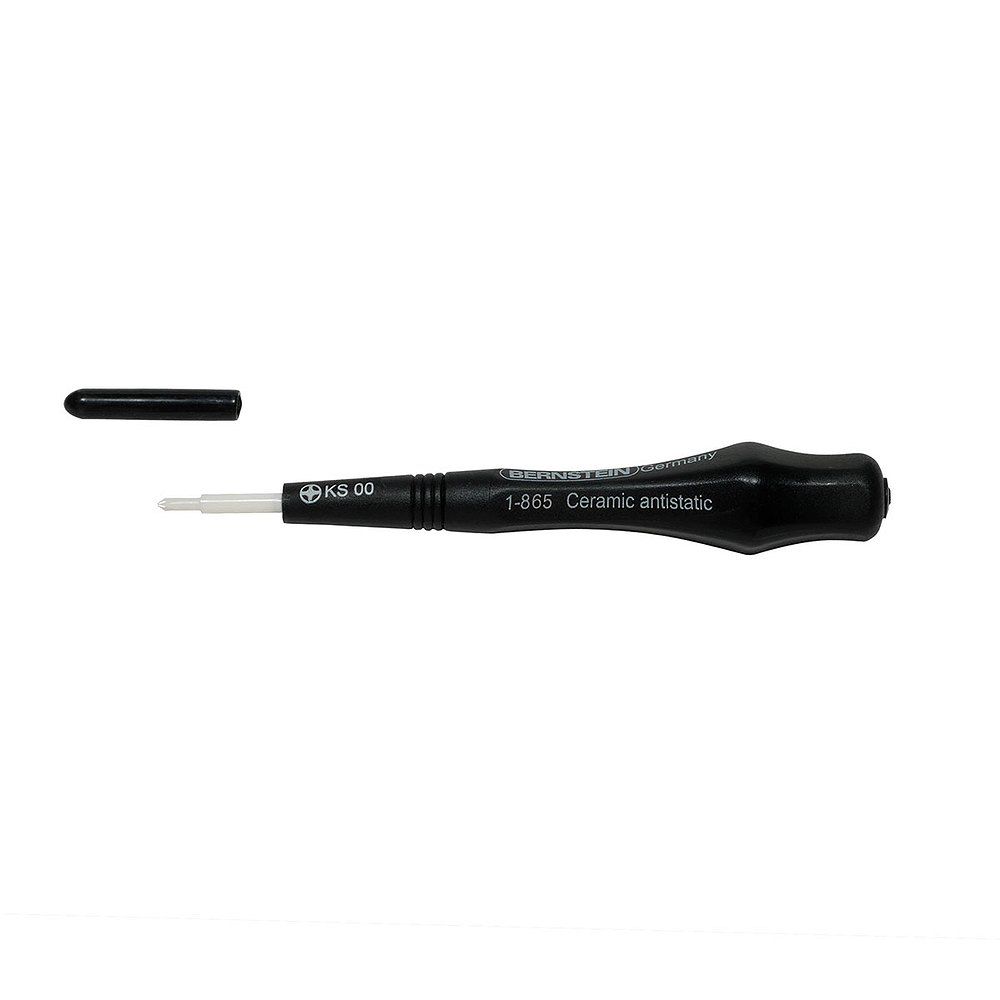

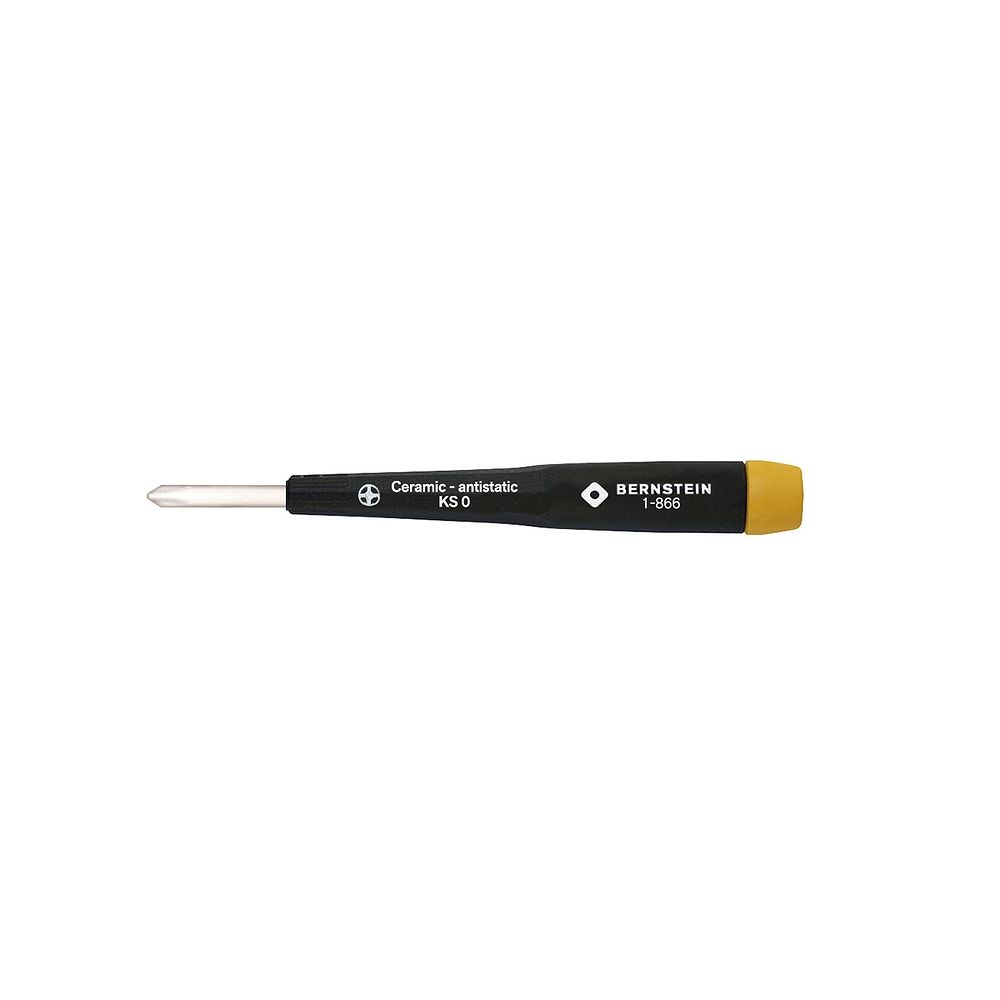

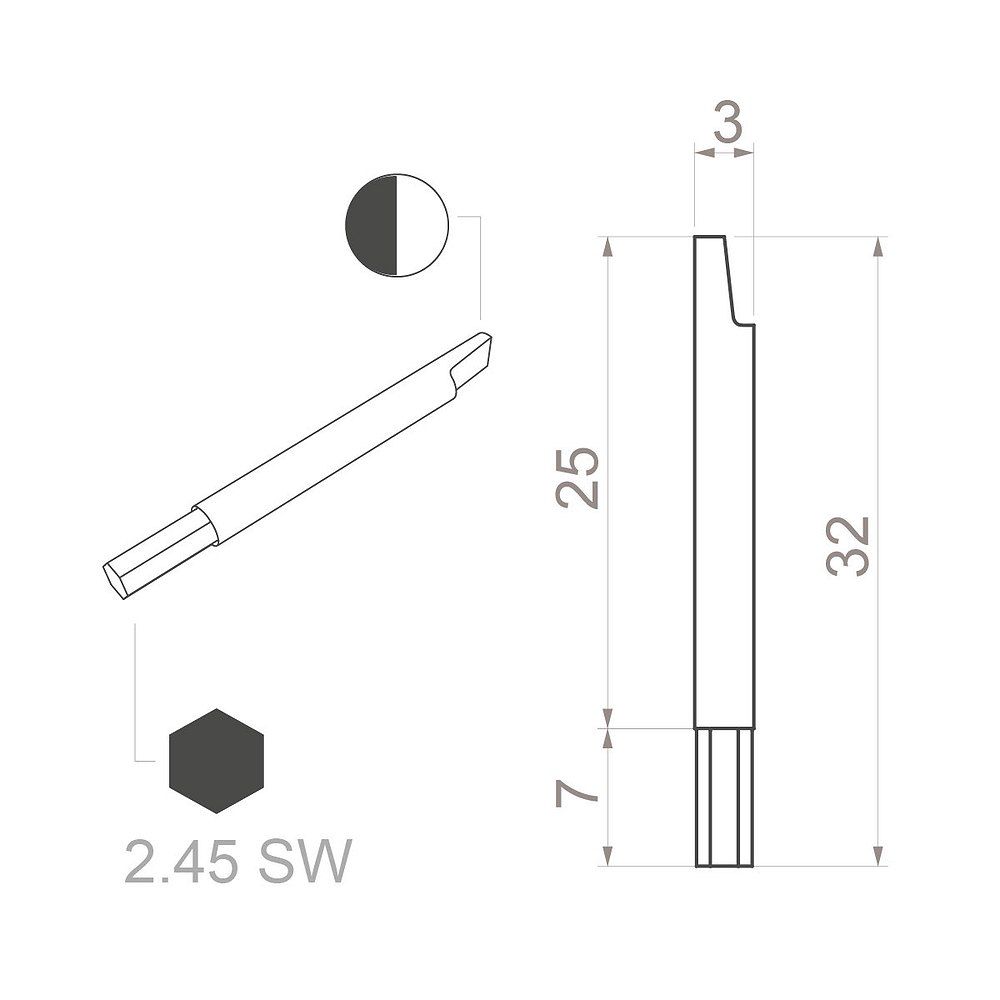

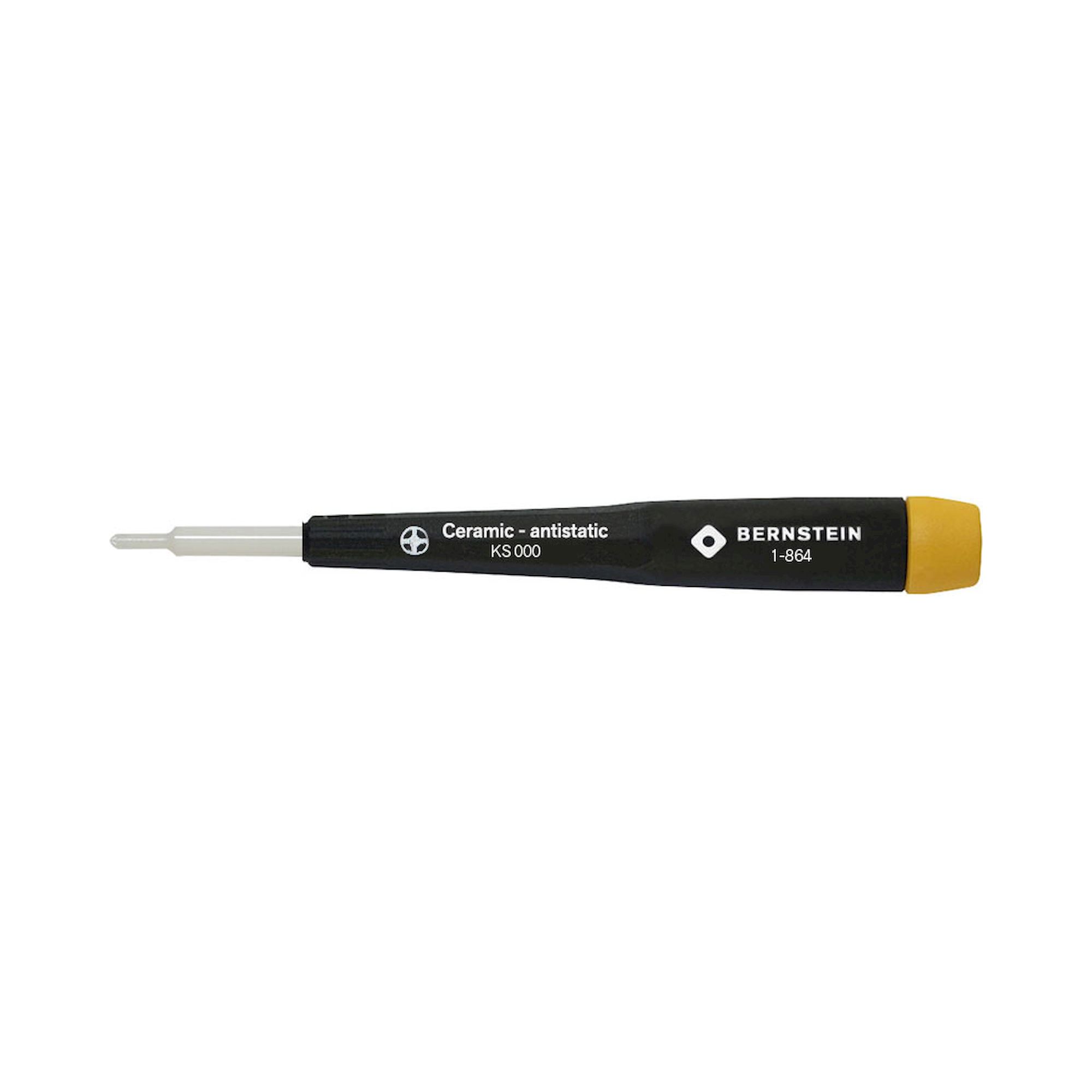

Die Bernstein 1-750 Serie umfasst einen kompletten 13-teiligen Satz mit verschiedenen Klingenformen, während Einzelwerkzeuge wie der 1-851 bis 1-856 speziell für Schlitzschrauben in abgestuften Breiten von 0,9 bis 2,5 mm konzipiert sind. Kreuzschlitz-Varianten der 1-860er Serie decken die Phillips-Größen PH000 bis PH0 ab, wobei der 1-864 als spezieller Trimmer für feinste Justierarbeiten ausgelegt ist. Sechskant-Ausführungen 1-861 und 1-862 mit 1,95 mm bzw. 2,45 mm Schlüsselweite ermöglichen die Bearbeitung von Inbus-Schrauben, und separate Keramikklingen der 1-765/1-766 Serie können als Ersatzteile oder für modulare Systeme verwendet werden.

Welche Installationsanforderungen und Systemkompatibilität haben Keramik-Abgleichwerkzeuge?

Keramik-Abgleichwerkzeuge benötigen keine spezielle Installation, sondern werden direkt am Arbeitsplatz eingesetzt, wobei die ergonomischen Griffe eine sichere Handhabung bei Präzisionsarbeiten gewährleisten. Diese Werkzeuge sind universell kompatibel mit allen Standard-Schraubenverbindungen entsprechend DIN ISO 4762 für Innensechskantschrauben und DIN EN ISO 7045 für Kreuzschlitzschrauben. Die 20 mm Klingenlänge ermöglicht den Zugang zu vertieften Justierelementen in Geräten mit bis zu 15 mm Gehäusetiefe, und die isolierenden Eigenschaften machen sie kompatibel mit spannungsführenden Schaltungen bis 1000 V Gleichspannung ohne zusätzliche Schutzmaßnahmen.

Welche Schutzklassen und Betriebsbedingungen gelten für Keramik-Abgleichwerkzeuge?

Keramik-Abgleichwerkzeuge erreichen Schutzart IP20 gegen feste Fremdkörper größer 12,5 mm und sind für Betriebstemperaturen von -40°C bis +150°C ausgelegt, wodurch sie auch in klimatisierten Reinräumen und temperaturkritischen Umgebungen einsetzbar sind. Die dielektrische Festigkeit der Keramikklingen beträgt mindestens 15 kV bei 1 mm Materialstärke nach DIN EN 60243-1, während die mechanische Bruchfestigkeit über 400 MPa liegt. Der Oberflächenwiderstand überschreitet 10^12 Ohm und gewährleistet damit vollständige elektrische Isolation auch bei hoher Luftfeuchtigkeit bis 95% relative Feuchte ohne Kondensation entsprechend DIN EN 60068-2-78.

Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Abgleichwerkzeuge?

ESD-Abgleichwerkzeuge sollten gemäß DIN EN 61340-5-1 mindestens alle 12 Monate auf ihre elektrostatischen Eigenschaften geprüft werden, wobei der Oberflächenwiderstand und die Ableitfähigkeit zu dokumentieren sind. Keramik-Abgleichwerkzeuge haben bei sachgemäßer Verwendung eine Nutzungsdauer von über 10 Jahren, da Keramikklingen verschleißfrei und korrosionsbeständig sind. Die mechanische Inspektion auf Risse oder Absplitterungen sollte vor jeder Verwendung visuell erfolgen, während eine jährliche Kalibrierung der Klingenmaße mit Messschiebern nach DIN 862 empfohlen wird, um die Passgenauigkeit für Präzisionsjustierungen sicherzustellen.

Abgleichwerkzeuge / Trimmer

Werkzeuge Bernstein

Bernstein Abgleichwerkzeuge und Trimmer sind für die werkzeugbasierte Einstellung von Potenziometern, Trimmer-Kondensatoren und anderen einstellbaren Bauelementen auf Leiterplatten konzipiert. Das Sortiment umfasst Abgleich-Schraubendreher aus Kunststoff (Klingenbreiten 2-4 mm, Längen bis 160 mm), Bronze (Klingenbreiten 1,4-2,5 mm, Längen 80-155 mm) und Keramik (Klingenbreiten 0,9-3 mm als Bits, 32 mm). Steckhefte aus Kunststoff (1-725, einseitig) und beidseitig (1-735) nehmen die Wechsel-Bits auf.

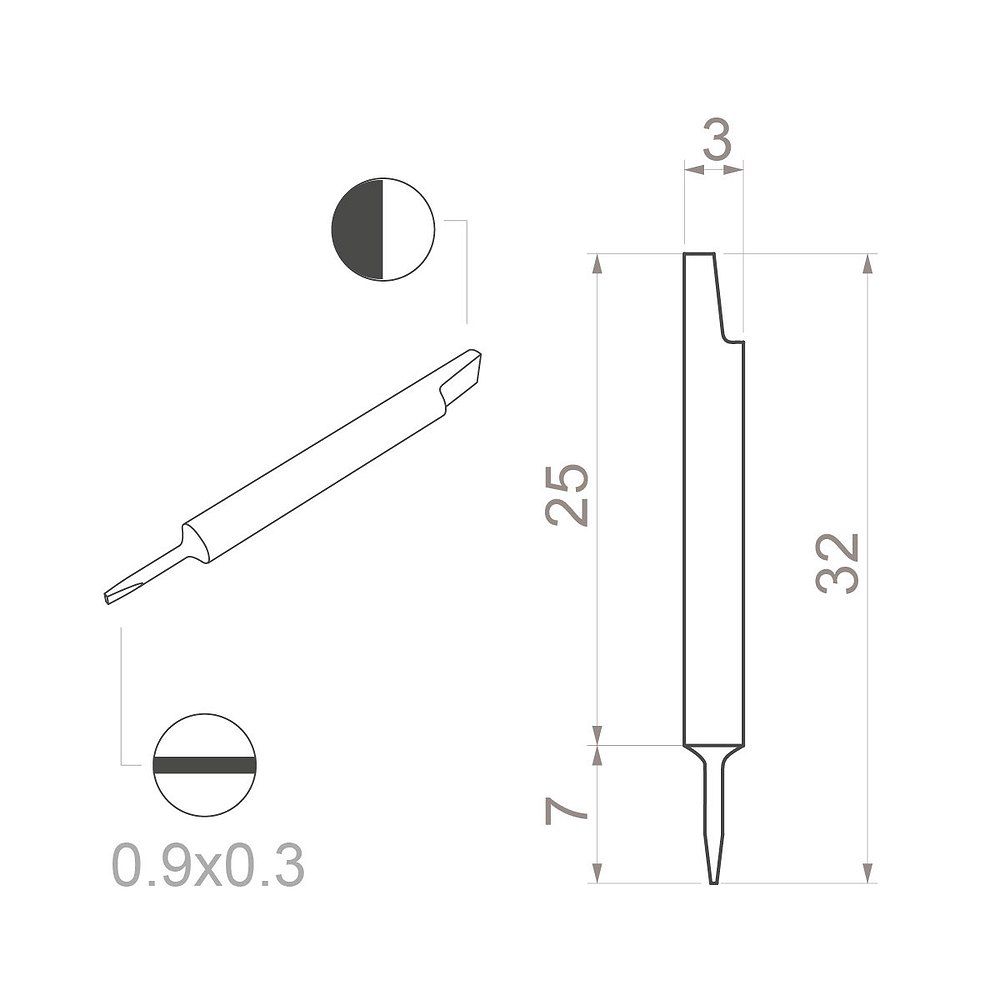

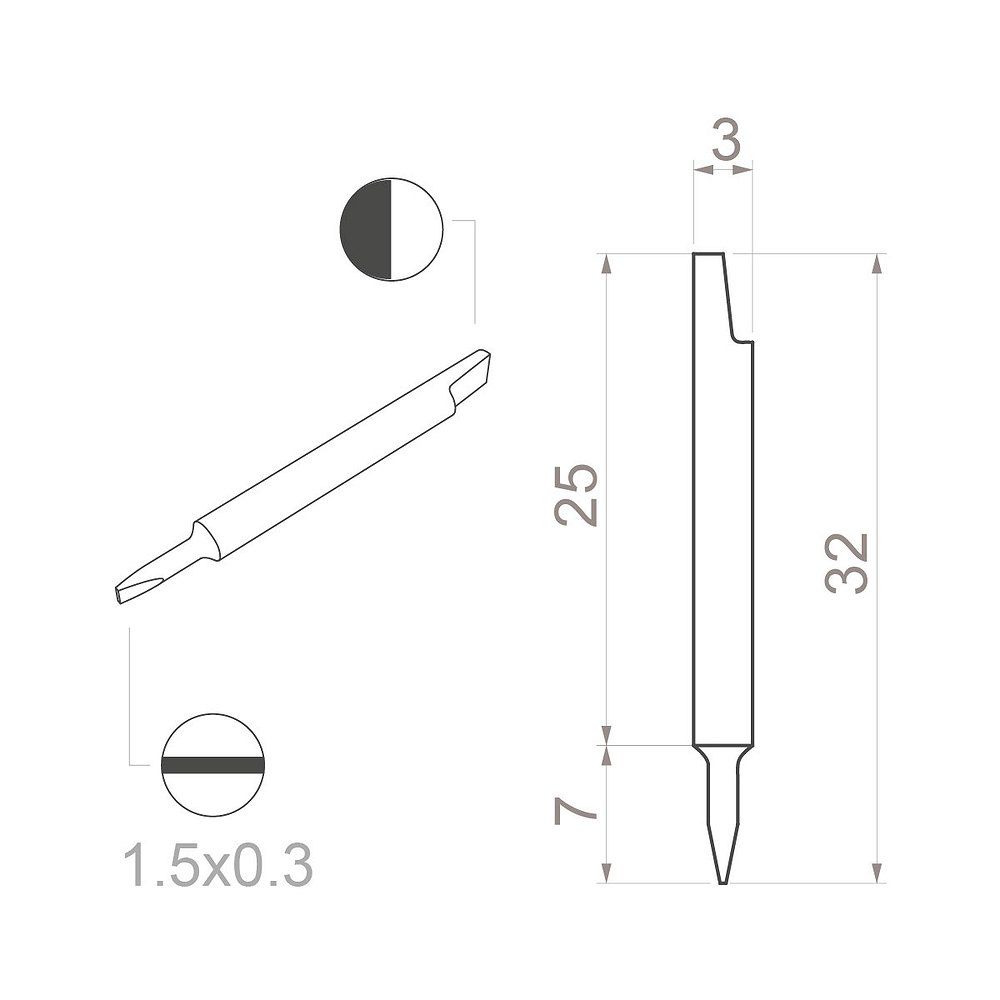

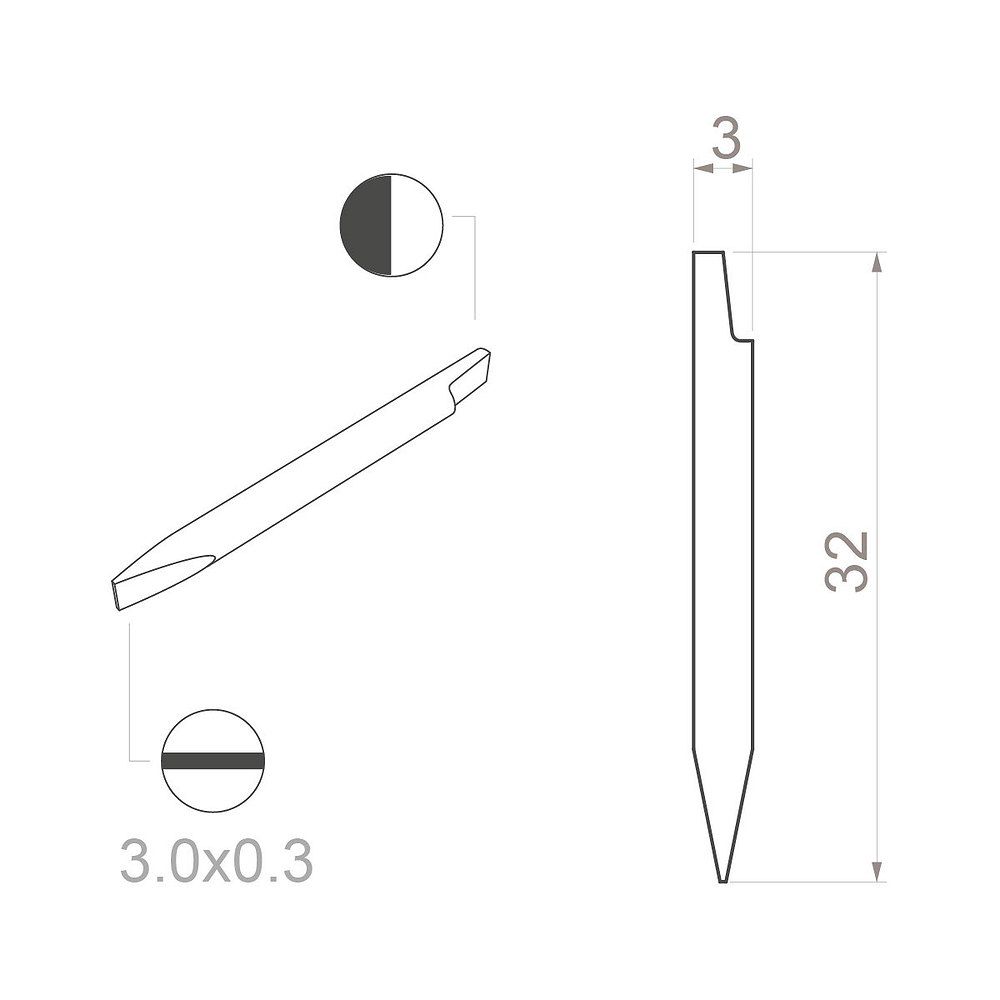

Der 13-teilige Keramik-Abgleich-Schraubendreher-Satz (1-750) enthält Klingen von 0,9x0,3x32 mm bis 3x0,3x32 mm. Bronze-Ausführungen sind aus einer nicht-magnetischen Kupfer-Zinn-Legierung, die keine Beeinflussung des HF-Kreises beim Abgleich verursacht.

⚙ Kunststoff-Klingen - elektrisch isolierend, kein Einfluss auf Schaltkreis; 2-4 mm Breite, 40-160 mm Länge

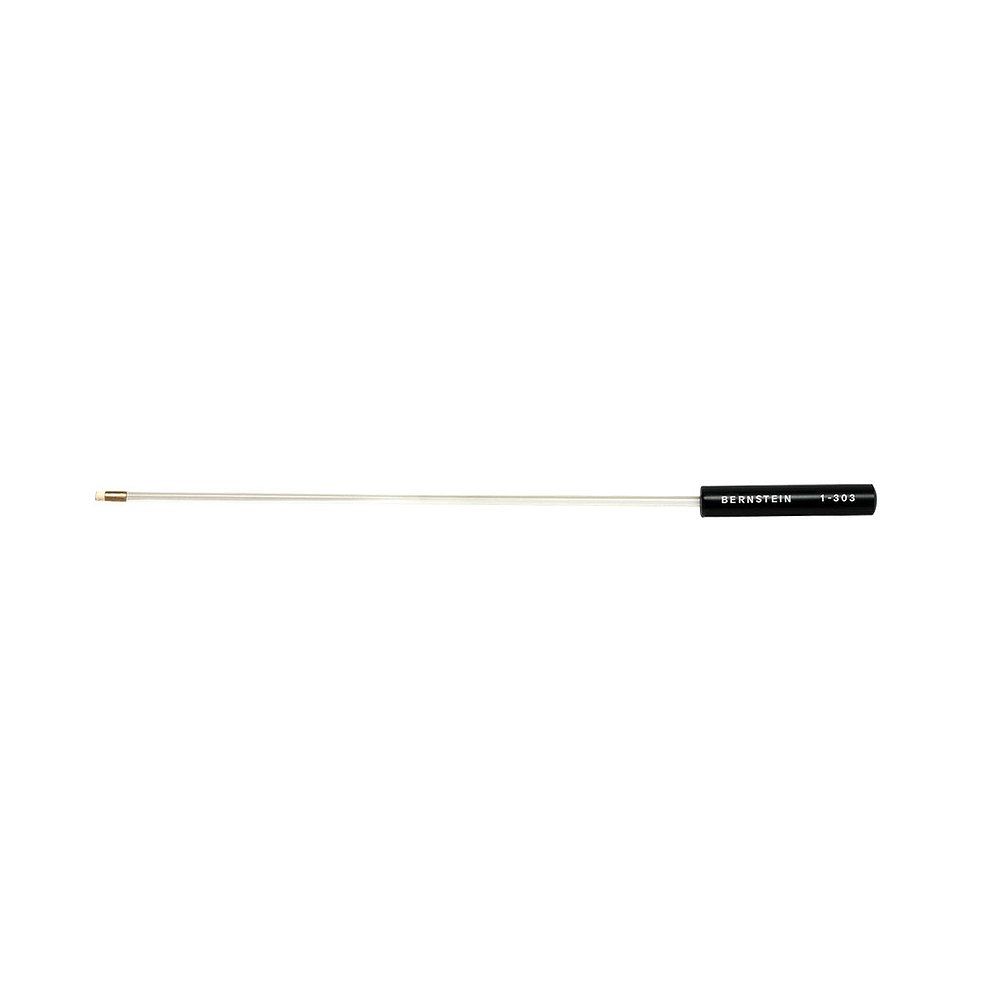

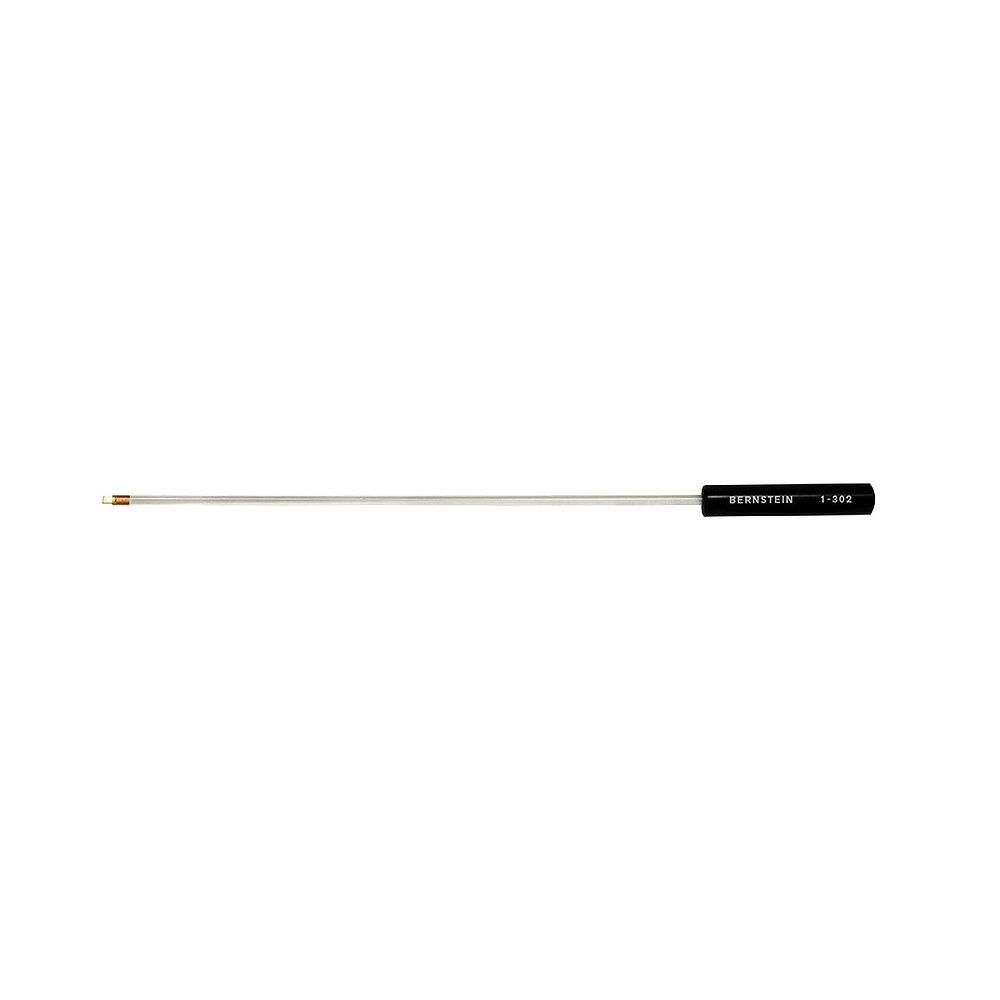

✓ Bronze-Klingen (Cu/Sn) - nicht-magnetisch, kein HF-Einfluss; 1,4-2,5 mm Breite, 80-155 mm Länge

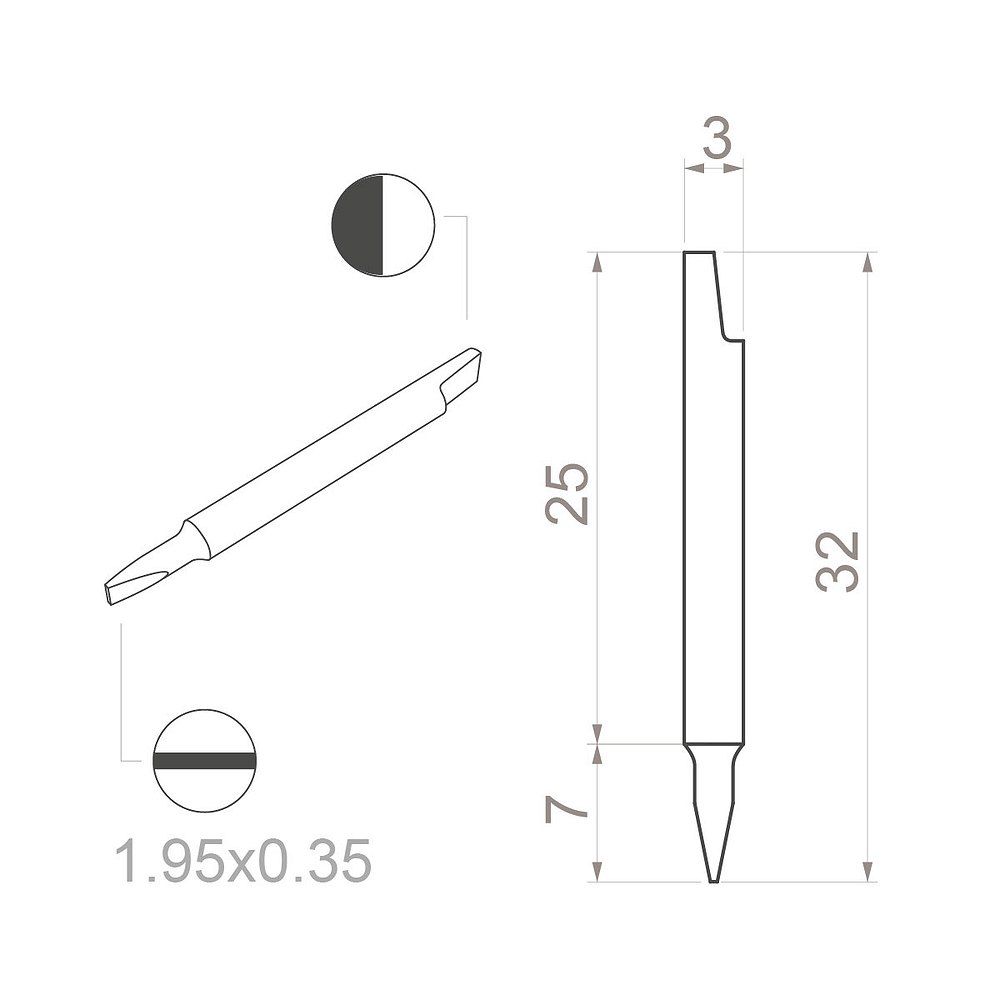

✦ Keramik-Klingen (Bits) - elektrisch und magnetisch neutral, minimale dielektrische Störung; 0,9-3 mm Breite

⬡ Steckhefte mit Wechsel-Bits - 80 mm (1-725) und 100 mm (1-735) Gesamtlänge

⚡ Keramik-Satz 13-tlg. (1-750) - vollständige Abdeckung 0,9-3,0 mm Schlitzbreite

Material	Eigenschaft	Geeignet für
Kunststoff	Elektrisch isolierend, leicht	NF-Schaltkreise, DC-Einstellung, allgemeine Potis
Bronze (Cu/Sn)	Nicht-magnetisch, leitfähig	HF-Kreise bis UHF, Spulenabgleich, Trimmer-Kondensatoren
Keramik	Elektrisch + magnetisch neutral, spröde	Hochfrequenz-Präzisionsabgleich, Mikrowellentechnik

Für die meisten NF- und DC-Anwendungen reicht Kunststoff. Bronze ist die Wahl bei HF-Kreisen, wo der Faraday-Einfluss eines leitfähigen Stahlwerkzeugs den Messwert verfälschen würde. Keramik bietet die maximale elektrische und magnetische Neutralität bei HF bis in den GHz-Bereich.

Typische Einsatzbereiche: HF-Abgleich in Empfänger-, Sender- und Filterschaltungen (Bronze/Keramik-Klingen), Potentiometer-Einstellung in Mess- und Regeltechnik (Kunststoff), Trimmer-Kondensator-Justierung in Quarzoszillatoren und PLL-Schaltungen, Kalibrierung von Laborinstrumenten sowie Entwicklung und Produktion von Hochfrequenzbaugruppen in Nachrichtentechnik und Radar.
