Höheneinstellbarer Arbeitsplatz

Manuelle Produktionssysteme

Der höheneinstellbare Arbeitsplatz von Bosch Rexroth basiert auf dem Hubmodul LIFT 410 mm (Art. 3842558629), das einen elektromotorisch verfahrenen Hub von 410 mm ermöglicht. Steuergeräte für 1 bis 3 Hubmodule (F1000, F1600, F3200 für EU und NA) steuern die Verfahrbewegung; eine Schaltleiste SAFETY PROFILE 2M (Art. 3842540129) sichert den Einklemmschutz. Arbeitskonfigurationen HV LIFT 410 mm (Art. 3842998350) sind als vorgebaute Einheit erhältlich. Die EU-Ausführung benötigt ein Netzkabel D/F-IEC 5M (3842559950) oder CH-IEC 5M (3842540197).

↕ Hubmodul LIFT 410 mm - elektromotorischer Hub, Art. 3842558629

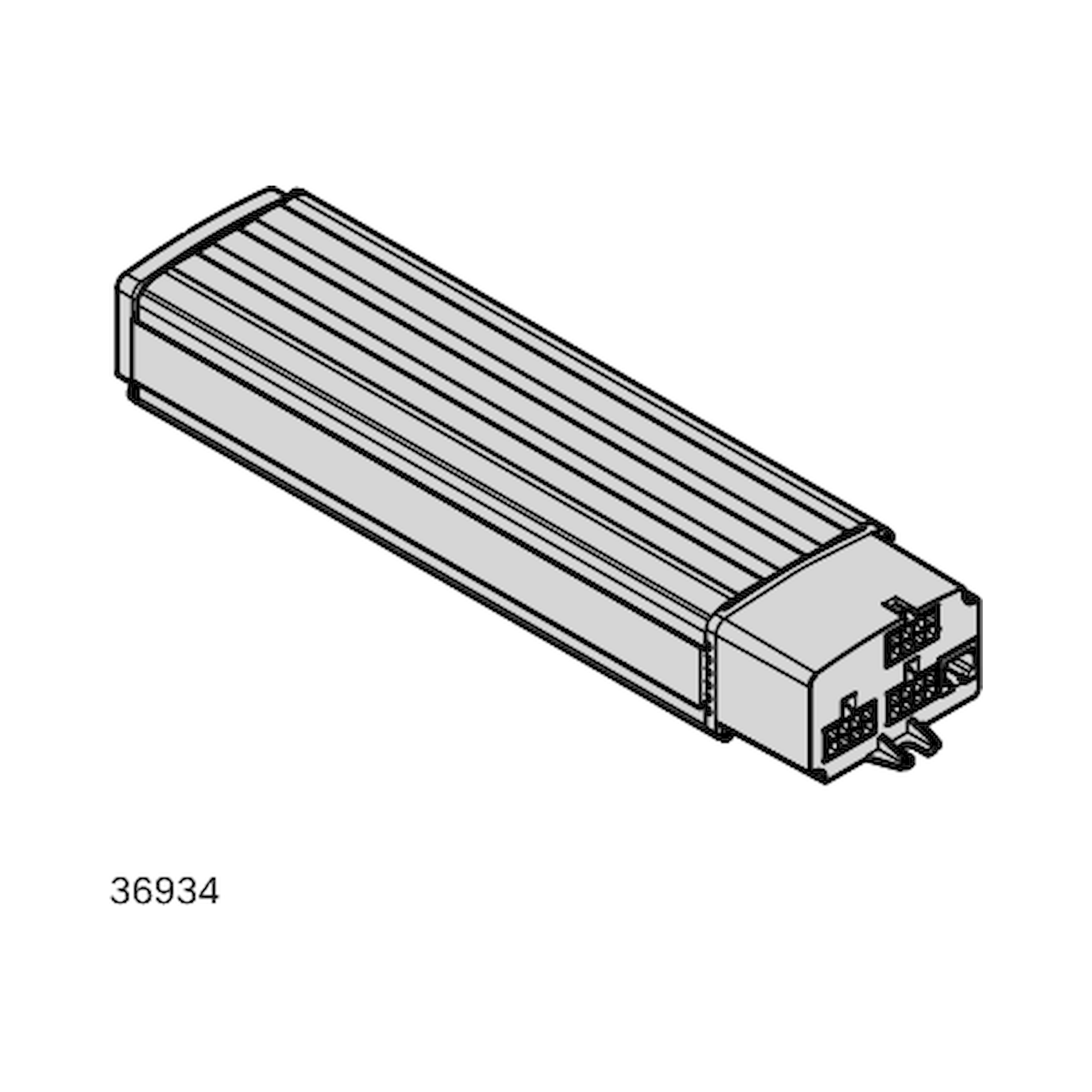

⚙ Steuergeräte 1-3x LIFT - F1000, F1600, F3200 für EU (3842559921-23) und NA (3842559931-33)

🛡 Schaltleiste SAFETY PROFILE 2M - Einklemmschutz, Art. 3842540129

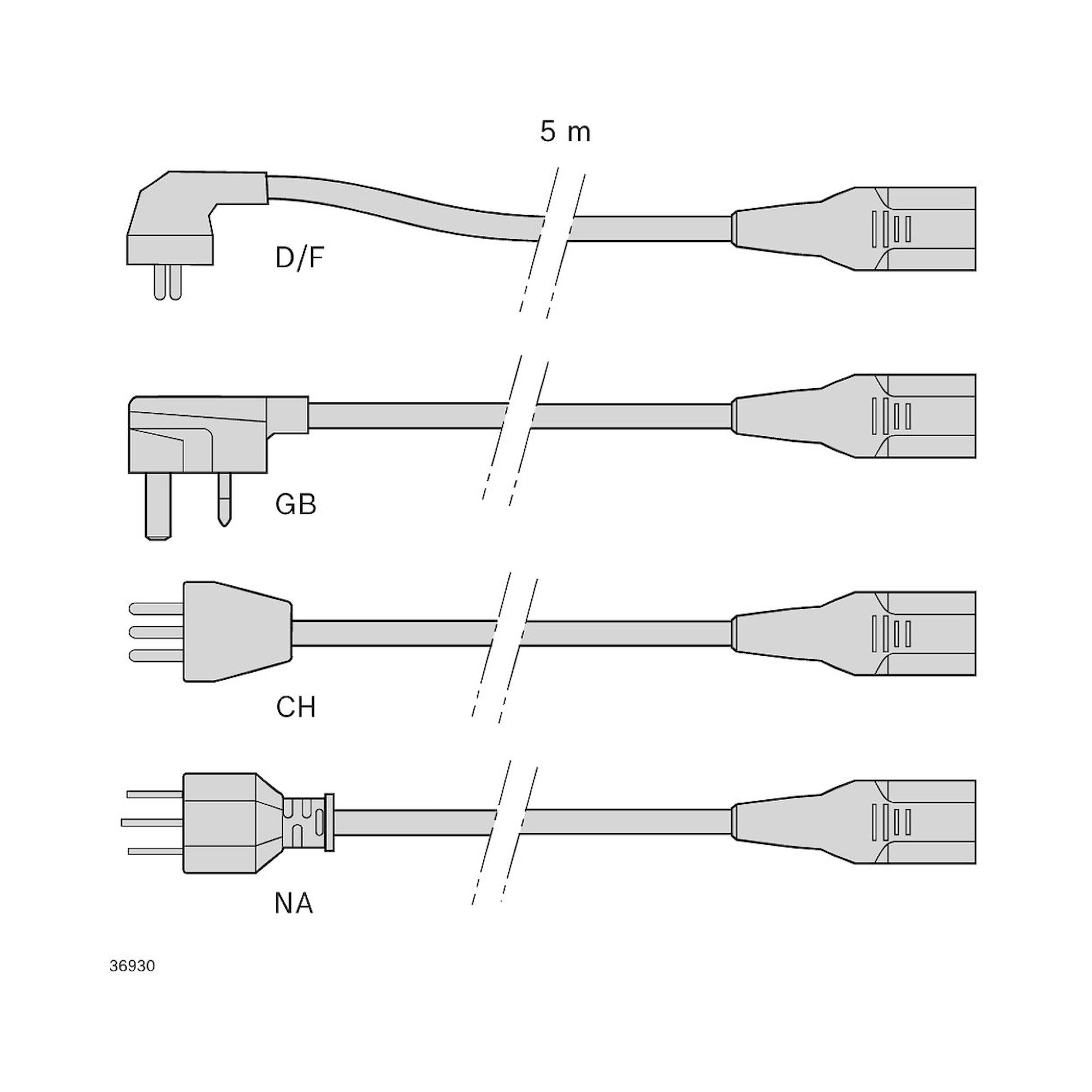

⚡ Netzkabel EU/CH - D/F-IEC 5M und CH-IEC 5M, Art. 3842559950/3842540197

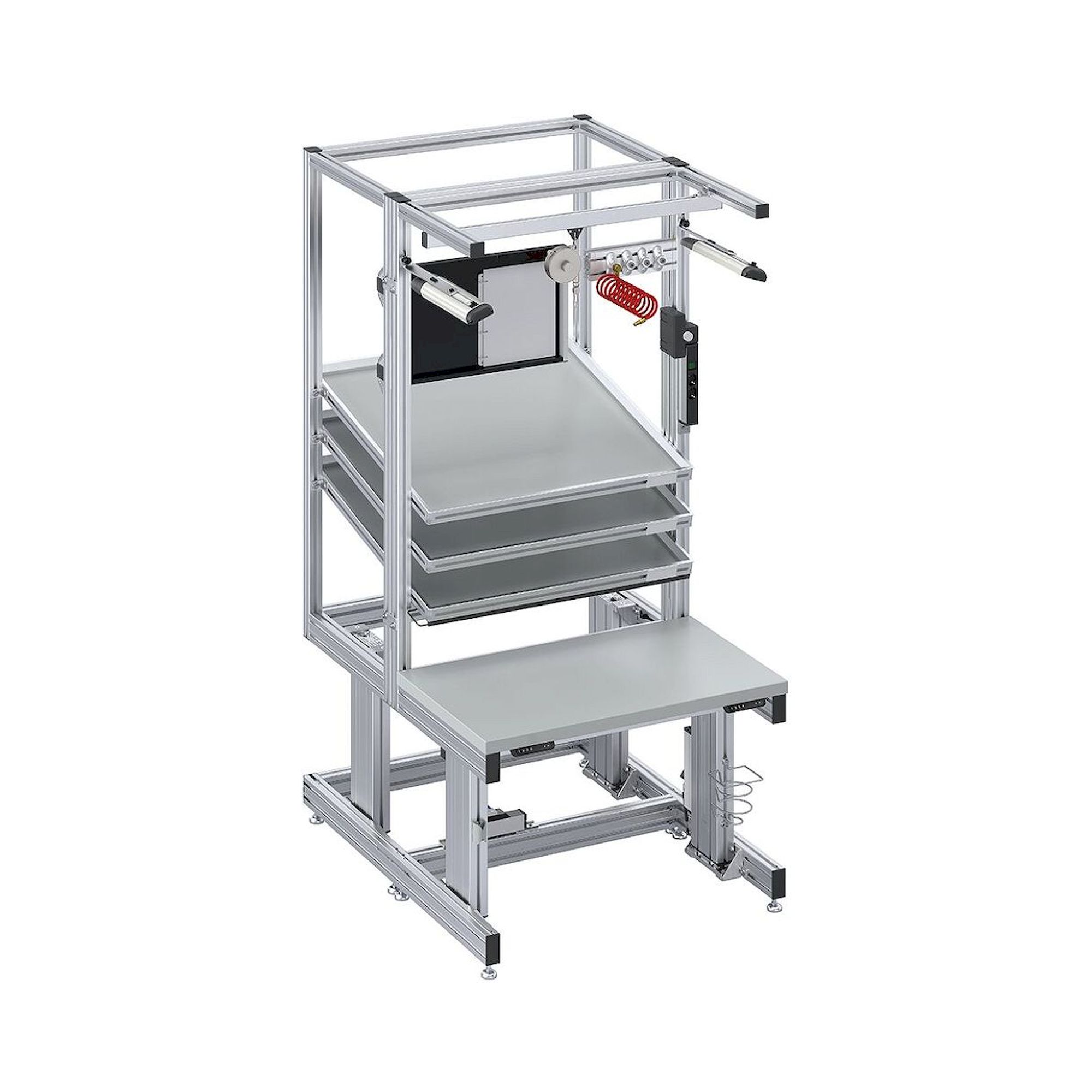

✓ Vorgebauter Arbeitsplatz HV LIFT 410 mm - Art. 3842998350, betriebsbereit

Komponente	Artikel-Nr.	Markt
Hubmodul LIFT 410 mm	3842558629	EU/NA
Steuergerät 1-3xLIFT F1000	3842559921	EU
Steuergerät 1-3xLIFT F1600	3842559922	EU
Steuergerät 1-3xLIFT F3200	3842559923	EU
Steuergerät 1-3xLIFT F1000	3842559931	NA
Schaltleiste SAFETY PROFILE 2M	3842540129	EU/NA
Arbeitsplatz HV LIFT 410 mm	3842998350	EU/NA

Typische Einsatzbereiche: Ergonomische Sitz-Steh-Wechselarbeitsplätze in manuellen Montagelinien nach DIN EN ISO 14738, Montagearbeitsplätze mit wechselnden Bedienergrößen und Schichtwechsel, Höhenanpassung bei Produktwechsel an flexiblen Fertigungslinien, ESD-neutrale Hubsysteme für elektroniknahe Montageumgebungen sowie Integration in bestehende Bosch Rexroth Profilgestelle ohne Umbau.

Was ist ein höheneinstellbarer Arbeitsplatz von Bosch Rexroth und für welche Industrieanwendungen wird er eingesetzt?

Ein höheneinstellbarer Arbeitsplatz von Bosch Rexroth ist ein ergonomisches Montagesystem mit pneumatisch oder elektrisch betriebener Höhenverstellung für optimale Arbeitsplatzergonomie. Das System wie der HV LIFT 410mm ermöglicht individuelle Anpassung der Arbeitsflächenhöhe und wird primär in der manuellen Montage, Qualitätsprüfung, Elektronikfertigung und bei Arbeitsplätzen mit wechselnden Mitarbeitern eingesetzt. Haupteinsatzbereiche sind Automotive-Zulieferer, Maschinenbau, Medizintechnik und Elektronikproduktion, wo ergonomische Arbeitsbedingungen und Flexibilität bei unterschiedlichen Bedienergrößen erforderlich sind.

Welche technischen Auswahlkriterien sind bei höheneinstellbaren Arbeitsplätzen von Bosch Rexroth zu beachten?

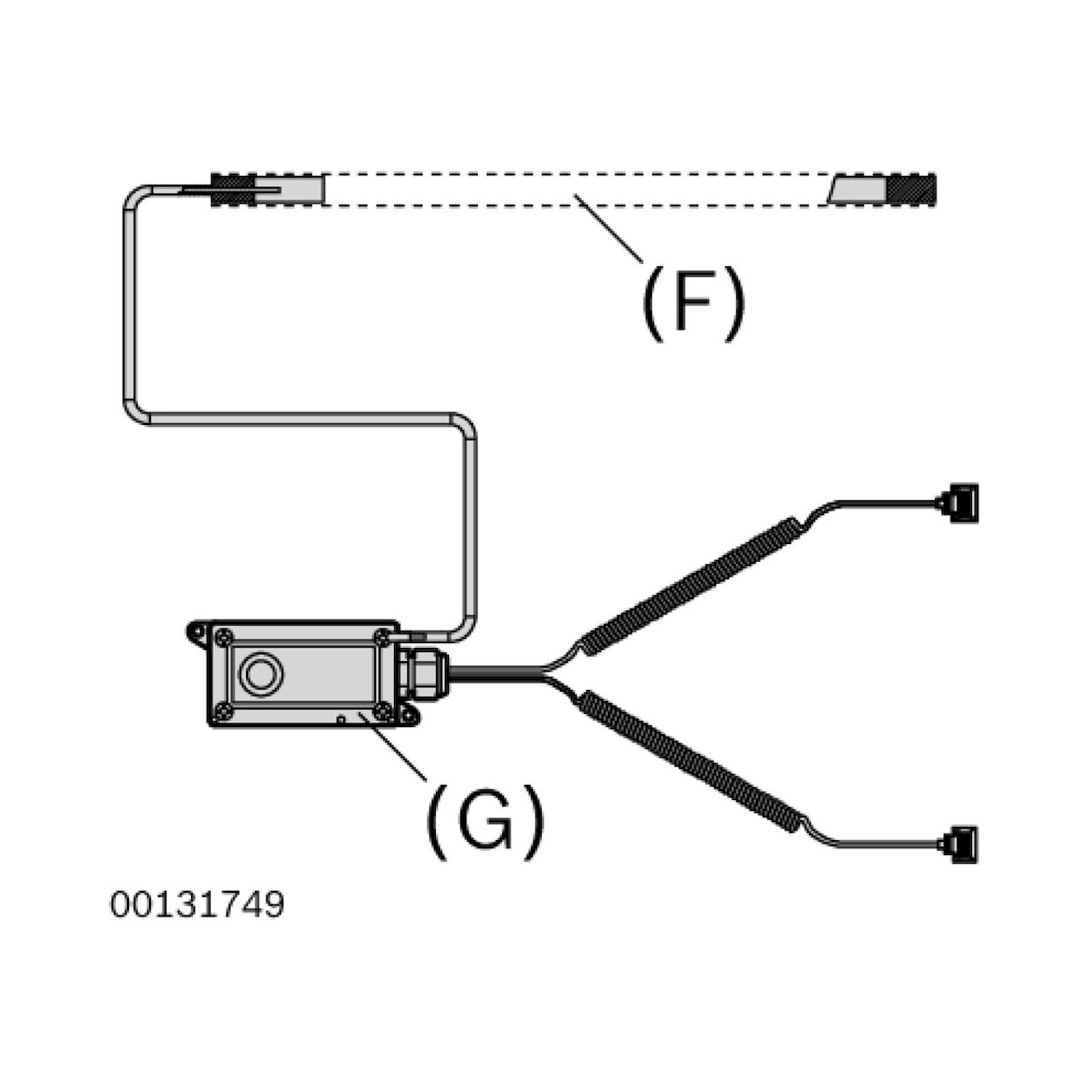

Die Auswahlkriterien umfassen den Hubbereich des LIFT-Moduls von typisch 410mm, die Tragfähigkeit der Arbeitsplatte und die Steuergeräte-Kapazität mit F1000, F1600 oder F3200 Ausführungen für unterschiedliche Leistungsanforderungen. Das Hubmodul 3842558629 bestimmt die maximale Verstellgeschwindigkeit und Positioniergenauigkeit, während die Steuergeräte 3842559921 bis 3842559923 für EU-Normen oder 3842559931 bis 3842559933 für NA-Standards die elektrische Integration definieren. Zusätzlich sind die Schaltleisten-Konfiguration mit CONTROL UNIT 3842540130 und SAFETY PROFILE 3842540129 sowie die regionsspezifischen Netzkabel-Anschlüsse zu berücksichtigen.

Welche DIN- und EN-Normen gelten für höheneinstellbare Arbeitsplätze von Bosch Rexroth?

Höheneinstellbare Arbeitsplätze von Bosch Rexroth entsprechen der DIN EN ISO 14738 für Ergonomie von Arbeitsplätzen, DIN EN 1005 für menschliche körperliche Leistung und der Maschinenrichtlinie 2006/42/EG. Die elektrischen Komponenten wie die Steuergeräte erfüllen DIN EN 60204-1 für elektrische Ausrüstung von Maschinen und IEC 61508 für funktionale Sicherheit. Zusätzlich gelten DIN 4844 für Sicherheitskennzeichnung und bei ESD-Ausführungen die DIN EN 61340-5-1 für elektrostatische Entladungsschutz. Die Sicherheitsprofile entsprechen der EN ISO 13849 für Maschinensicherheit und gewährleisten Kategorie 3 Sicherheitsniveau.

Worin unterscheiden sich die verschiedenen Steuergeräte-Varianten F1000, F1600 und F3200 bei Bosch Rexroth Arbeitsplätzen?

Die Steuergeräte unterscheiden sich in ihrer Leistungskapazität und Anwendungsbereiche, wobei F1000 für Standardarbeitsplätze bis 100kg Nutzlast, F1600 für mittlere Lasten bis 160kg und F3200 für Schwerlastvarianten bis 320kg ausgelegt sind. Jede Variante ist sowohl in EU-Ausführung (3842559921-923) als auch NA-Version (3842559931-933) verfügbar, die sich in Netzspannung, Frequenz und Sicherheitsstandards unterscheiden. Die F3200-Serie bietet zusätzliche Überwachungsfunktionen für kritische Anwendungen, während F1000-Modelle für einfache Montagearbeitsplätze ohne besondere Lastanforderungen optimiert sind.

Welche Installationsanforderungen und Systemkompatibilität haben höheneinstellbare Bosch Rexroth Arbeitsplätze?

Die Installation erfordert eine stabile Bodenbefestigung nach DIN EN 1991-1-1 mit Fundamentschrauben M12 oder M16 je nach Modellgröße und eine 230V/400V Stromversorgung über die regionsspezifischen Netzkabel wie D/F-IEC 5M (3842559950) oder CH-IEC 5M (3842540197). Das System ist kompatibel mit dem Bosch Rexroth Aluminiumprofil-Baukastensystem 45x45 und 40x40, wobei die Schaltleisten CONTROL UNIT und SAFETY PROFILE eine Gesamtlänge von 2 Metern abdecken. Die Druckluftversorgung erfolgt über 6-8 bar Betriebsdruck mit G1/4 Anschluss, und die Integration in übergeordnete Steuerungssysteme ist über digitale I/O-Schnittstellen möglich.

Welche Schutzart und Betriebstemperatur haben höheneinstellbare Arbeitsplätze von Bosch Rexroth?

Die Steuergeräte und Hubmodule erreichen Schutzart IP54 nach DIN EN 60529 für Schutz gegen Staub und Spritzwasser aus allen Richtungen, während die Schaltleisten IP65 für den Einsatz in staubigen Produktionsumgebungen aufweisen. Der Betriebstemperaturbereich erstreckt sich von +5°C bis +40°C bei relativer Luftfeuchtigkeit bis 85% ohne Kondensation. Die pneumatischen Komponenten sind für Druckbereiche von 4 bis 8 bar ausgelegt und entsprechen der Druckgeräterichtlinie 2014/68/EU. Bei ESD-Ausführungen wird ein Oberflächenwiderstand von 10^6 bis 10^9 Ohm nach DIN EN 61340-5-1 garantiert.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für höheneinstellbare Bosch Rexroth Arbeitsplätze?

Die Wartung erfolgt nach Betriebsstunden mit vierteljährlicher Überprüfung der Hubmechanik, halbjährlicher Kontrolle der Sicherheitsschaltleisten und jährlicher Inspektion der elektrischen Komponenten gemäß DIN VDE 0701-0702. Die Hubmodule benötigen alle 2000 Betriebsstunden eine Schmiermittelerneuerung der Führungen, während die Druckluftleitungen monatlich auf Dichtigkeit zu prüfen sind. Die Lebensdauer der Steuergeräte beträgt bei normaler Industrienutzung circa 10 Jahre oder 500.000 Hubzyklen, wobei sicherheitsrelevante Komponenten wie die SAFETY PROFILE alle 5 Jahre einer Funktionsprüfung durch qualifiziertes Personal zu unterziehen sind.
