Was ist das Bosch Rexroth EcoShape Rundrohrsystem und für welche industriellen Anwendungen wird es eingesetzt?

Das Bosch Rexroth EcoShape Rundrohrsystem ist ein modulares Baukastensystem aus D28-Profilrohren zur Konstruktion flexibler Arbeitsplätze und manueller Produktionssysteme. Das System wird primär in der Montage- und Fertigungstechnik, Lean Manufacturing Umgebungen und ESD-kritischen Bereichen der Elektronikfertigung eingesetzt. Durch die standardisierten Rohrdurchmesser von 28mm und die modulare Bauweise ermöglicht es eine werkzeuglose Montage ergonomischer Arbeitsplatzsysteme, die sich schnell an veränderte Produktionsanforderungen anpassen lassen.

Welche technischen Auswahlkriterien sind bei Profilrohren des EcoShape Systems zu beachten?

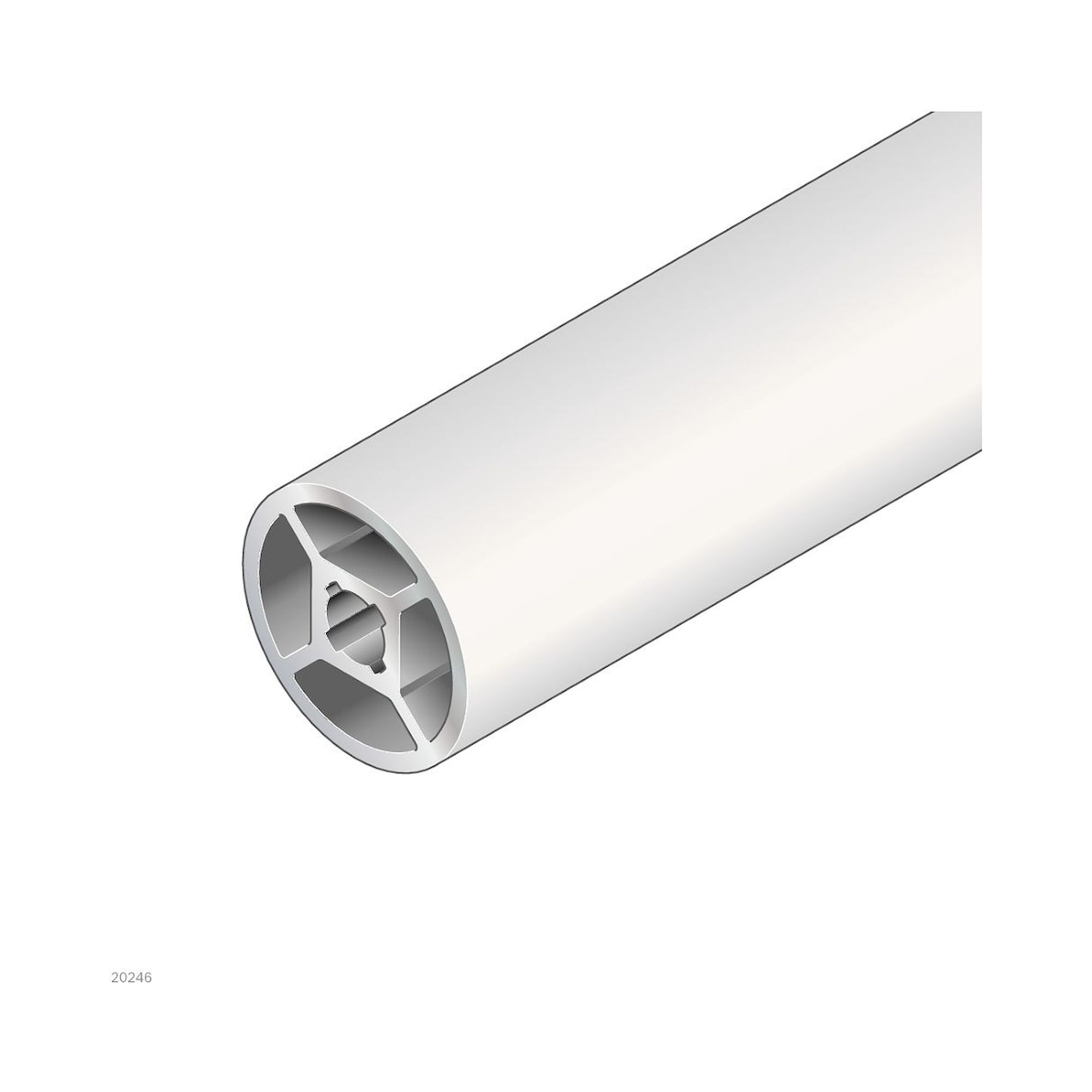

Bei der Auswahl von EcoShape Profilrohren sind der Rohrdurchmesser D28, die Nutgeometrie (D28L oder D28L/N10) und die verfügbaren Standardlängen entscheidend. Profilrohre sind in Längen von 1000mm bis 6170mm verfügbar, wobei das System sowohl einfache D28L Profile als auch verstärkte D28L/N10 Varianten mit zusätzlicher Nut für höhere Belastungen bietet. Die maximale Belastbarkeit und Durchbiegung hängen von der Rohrlänge und der gewählten Profilgeometrie ab, während Strebensysteme wie das D28x55 Strebenprofil zusätzliche Stabilität für große Spannweiten gewährleisten.

Welche Normen und Zertifizierungen gelten für das Bosch Rexroth EcoShape Arbeitsplatzsystem?

Das EcoShape System erfüllt die ergonomischen Anforderungen nach DIN EN 1005 für manuelle Arbeitsplätze und die Sicherheitsbestimmungen der Maschinenrichtlinie 2006/42/EG. ESD-Komponenten wie die Fußplatte ECOSHAPE ESD entsprechen der DIN EN 61340-5-1 für elektrostatisch ableitfähige Arbeitsplätze mit einem Ableitwiderstand zwischen 10⁶ und 10⁹ Ohm. Die mechanischen Eigenschaften der Aluminiumprofile sind nach DIN EN 755 spezifiziert, während die Oberflächenbehandlung den Anforderungen der DIN EN 12373 für eloxierte Aluminiumoberflächen entspricht.

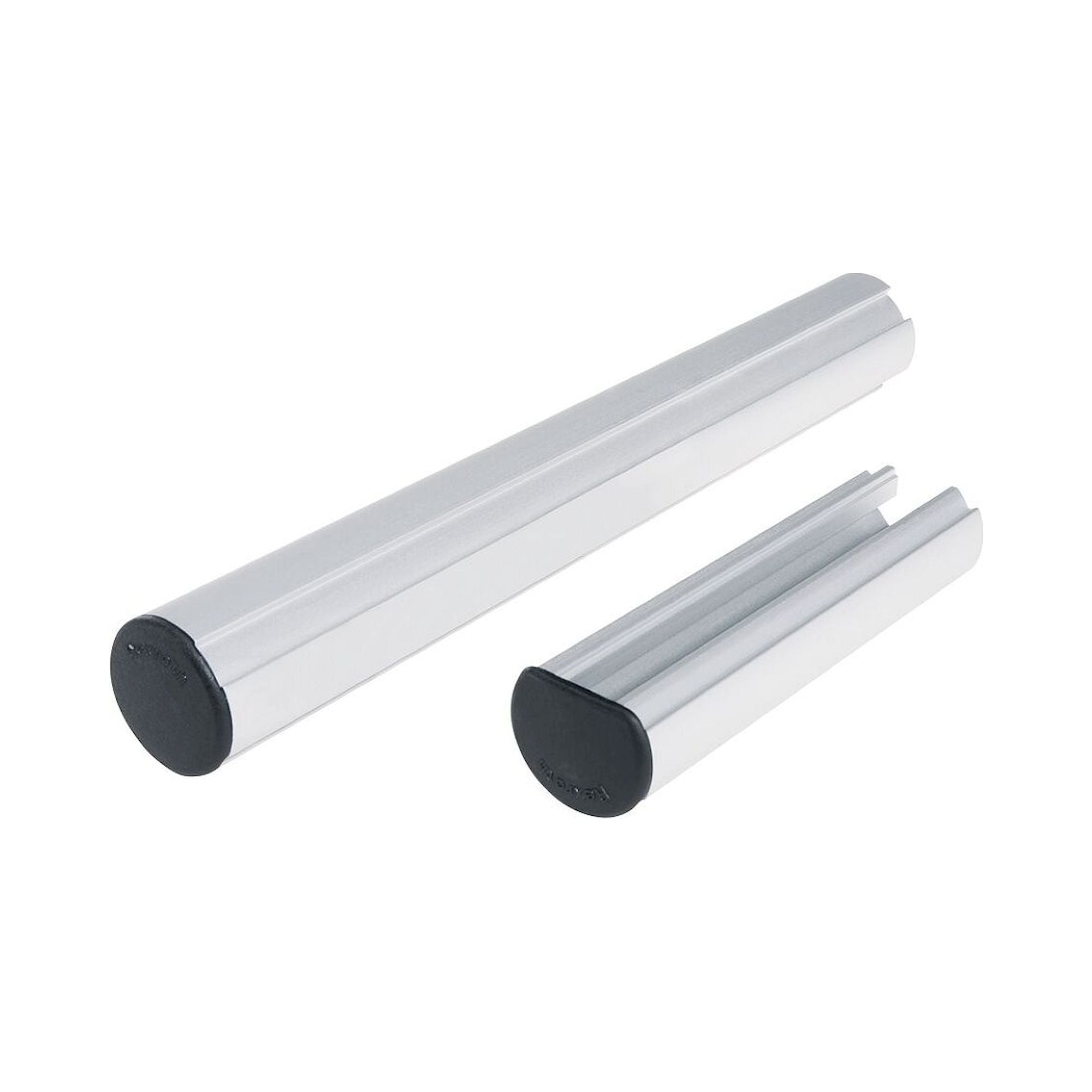

Worin unterscheiden sich die verschiedenen Profilrohr-Varianten D28L und D28L/N10 im EcoShape System?

Das Standard-Profilrohr D28L verfügt über eine durchgehende Längsnut zur Aufnahme von Verbindungselementen, während die verstärkte Variante D28L/N10 zusätzlich über zehn radial angeordnete Nuten verfügt. Diese N10-Nuten ermöglichen eine flexiblere Positionierung von Verbindungselementen in 36°-Schritten und erhöhen die Tragfähigkeit des Systems bei komplexen Konstruktionen. Beide Varianten haben einen Außendurchmesser von 28mm, unterscheiden sich jedoch in der Wandstärke und dem verfügbaren Zubehörspektrum, wobei spezialisierte Verbinder wie Stopper D28L/N10 nur mit der erweiterten Nutgeometrie kompatibel sind.

Welche Installationsanforderungen und Systemkompatibilitäten sind beim EcoShape Rundrohrsystem zu beachten?

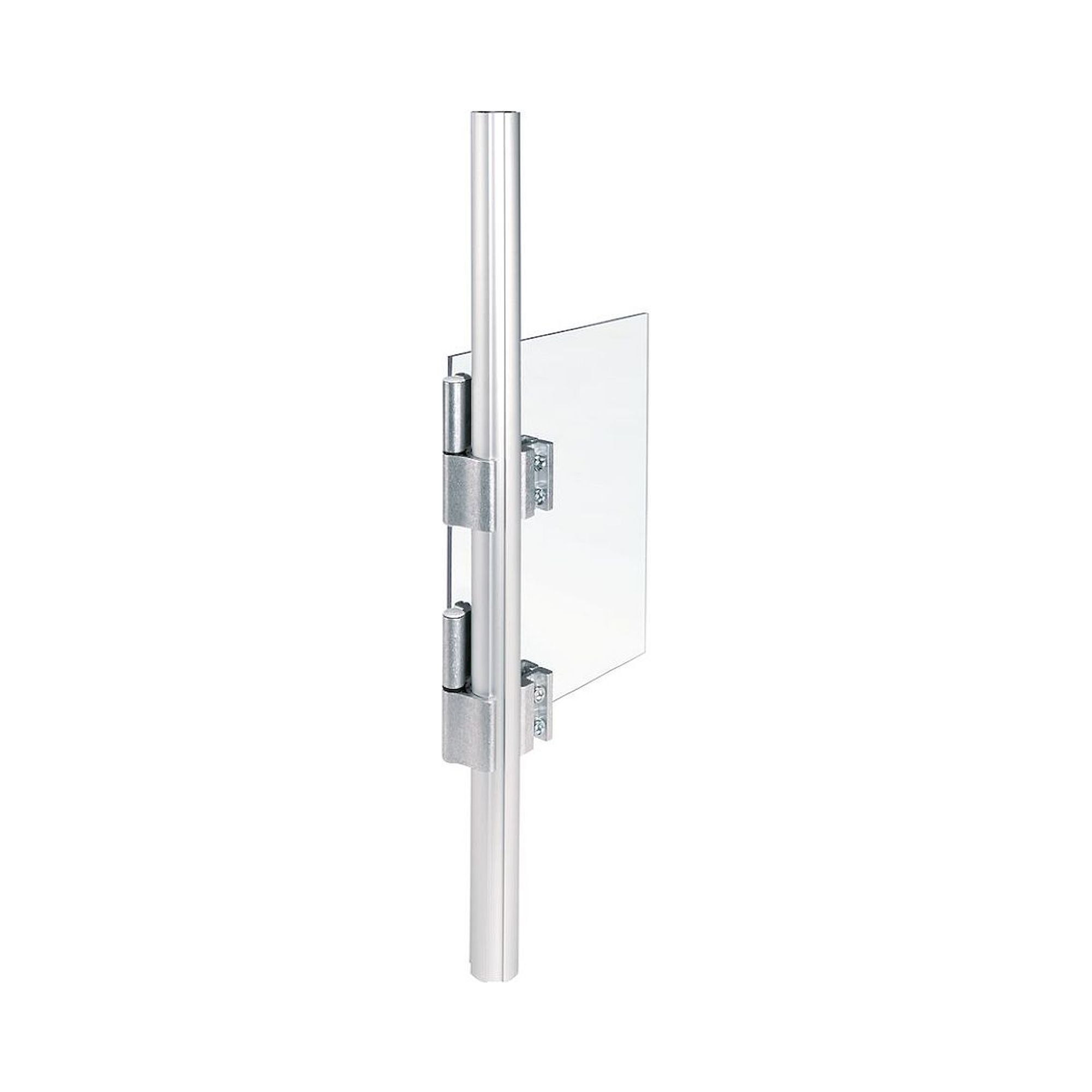

Das EcoShape System erfordert eine ebene Aufstellfläche mit einer Toleranz von ±2mm pro Meter für optimale Stabilität und verwendet spezielle Klemmverbindungen ohne zusätzliche Werkzeuge. Die Verbindungselemente sind ausschließlich mit D28-Profilen kompatibel und ermöglichen Winkelverbindungen von 0° bis 90° über Scharniere wie das Scharnier D28L. Spanndraht-Elemente mit 3000mm Länge dienen zur Diagonalverspannung größerer Konstruktionen, während ESD-Fußplatten eine definierte Erdungsverbindung für antistatische Anforderungen gewährleisten. Die modulare Bauweise erlaubt nachträgliche Erweiterungen ohne Demontage bestehender Strukturen.

Welche Sicherheitseinstufungen und Betriebsparameter gelten für EcoShape Arbeitsplatzsysteme?

EcoShape Arbeitsplatzsysteme sind für den Innenbereich mit Schutzart IP20 ausgelegt und funktionieren in einem Temperaturbereich von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95% ohne Kondensation. Die zulässige Punktlast beträgt bis zu 150kg bei einer gleichmäßig verteilten Flächenlast von maximal 75kg/m² für Standardkonfigurationen. ESD-Komponenten gewährleisten einen kontrollierten Ableitwiderstand zwischen 10⁶ und 10⁹ Ohm gemäß DIN EN 61340-5-1 und sind für Bereiche der Elektrostatik-Schutzklasse EPA (Electrostatic Protected Area) zertifiziert. Die Aluminiumprofile weisen eine Dauerfestigkeit von mindestens 50 Millionen Lastzyklen bei 50% der Maximallast auf.

Welche Wartungsintervalle und Lebensdauererwartungen gelten für das EcoShape Rundrohrsystem?

Das EcoShape System erfordert eine vierteljährliche Sichtprüfung aller Klemmverbindungen auf festen Sitz und eine jährliche Überprüfung der ESD-Eigenschaften mit einem Oberflächenwiderstandsmessgerät bei 100V Prüfspannung. Die Aluminiumprofile haben eine Lebensdauererwartung von mindestens 20 Jahren bei normaler industrieller Nutzung, während Klemmverbindungen und bewegliche Teile wie Scharniere nach 5-7 Jahren oder 100.000 Betätigungszyklen ausgetauscht werden sollten. Verschleißkriterien sind sichtbare Verformungen an Verbindungspunkten, Oberflächenschäden der Eloxalschicht oder Abweichungen des ESD-Ableitwiderstands über 10⁹ Ohm. Eine dokumentierte Prüfung nach DIN EN 61340-5-1 ist für ESD-Arbeitsplätze alle 12 Monate erforderlich.

Rundrohrsystem Bosch Rexroth EcoShape

Manuelle Produktionssysteme Bosch Rexroth

Das Rundrohrsystem Bosch Rexroth EcoShape basiert auf Aluminiumrohren mit 28 mm Außendurchmesser und einem Wandstärkenbereich von 1,2 bis 2,0 mm - optimiert für manuelle Montagesysteme mit Traglasten bis 50 kg pro Rohrverbindung. Die Verbindungstechnik erfolgt werkzeugfrei über Steckverbinder und Klemmelemente, die ohne Spannen oder Schweißen in wenigen Minuten montierbar sind. Alle Rohre und Verbinder sind nach ISO 9001 gefertigt und erfüllen die Anforderungen für ergonomische Arbeitsplatzgestaltung gemäß DIN EN ISO 11228.

Als autorisierter Distributor für Bosch Rexroth Montagetechnik führen wir 44 Artikel des EcoShape-Rundrohrsystems dauerhaft auf Lager - von Grundrohren und Winkelverbindern über Fußelemente und Rollen bis hin zu kompletten Strukturprofilen für höhenverstellbare Arbeitstische, Materialbereitstellungsgestelle und Lean-Production-Aufbauten.

⚙ 28 mm Außendurchmesser - Aluminium-Rundrohr, Wandstärke 1,2-2,0 mm, leicht und biegesteif

↕ Traglast bis 50 kg - je Rohrverbindung, geeignet für ergonomische Höhenverstellung

???? Werkzeugfreie Montage - Steckverbinder und Klemmelemente ohne Schweißen oder Spannen

???? Modulares Baukastenprinzip - frei kombinierbar für Arbeitstische, Gestelle und Förderstrecken

???? 44 Artikel ab Lager - Rohre, Verbinder, Füße, Rollen und Strukturprofile sofort verfügbar

✓ ISO 9001 / DIN EN ISO 11228 - geprüfte Qualität, normgerechte Ergonomie-Anforderungen erfüllt

Bosch Rexroth EcoShape - Produktübersicht Rundrohrsystem

Komponente	EcoShape Spezifikation	Typische Anwendung	Besonderheit
Aluminium-Rundrohr	Ø 28 mm, Wand 1,2-2,0 mm	Grundstruktur Arbeitsplatz, Gestell	Zuschnitt auf Maß möglich
Winkelverbinder	30°, 45°, 60°, 90° Varianten	Eckverbindungen, Rahmenaufbau	Werkzeugfreie Montage
Fußelemente	Höhenausgleich bis 30 mm	Standfüße für Arbeitstische	Nivellierbar, rutschhemmend
Rollenelemente	Traglast bis 50 kg je Rolle	Mobile Gestelle, Transportwagen	Mit und ohne Feststeller
T-Verbinder	3-Wege, drehbar 360°	Verzweigungen, Querstreben	Flexibel repositionierbar
Endkappen / Stopfen	Für Ø 28 mm, Kunststoff PE	Rohrabschluss, Schutz offener Enden	Verletzungsschutz am Arbeitsplatz
Klemm- und Halteelemente	Klemmkraft bis 500 N	Gerätebefestigung, Werkzeughalter	Positionierbar ohne Umbau

Typische Einsatzbereiche: Elektronikfertigung und SMT-Bestückung (IEC 61340-5-1, IPC-A-610), manuelle Montagelinie Lean Production (DIN EN ISO 11228), Automotive-Zulieferer Materialbereitstellung (VDA 6.3, IATF 16949), Medizintechnik Reinraum-Arbeitstische (ISO 13485), Halbleiterfertigung Handlingsgestelle (SEMI S2), Logistik und Kommissionierung mobile Kommissionierwagen, Luft- und Raumfahrt Montagehilfsvorrichtungen (AS9100)
