Manuelle Produktionssysteme

Verkettung EcoFlow

Das Bosch Rexroth EcoFlow-System verbindet benachbarte manuelle Montagearbeitsplätze zu einer Förderstrecke ohne eigene Antriebseinheit. Kernkomponenten sind das Streckenprofil MV45x45 (L=6170 mm, Art. 3842537357) als tragendes Profilelement, die variable Förderbahn Eco Flow (Art. 3842998258) für flexible Streckenführung und die Kugelrolle EcoFlow Plastic (Art. 3842564744) als Laufkörper. Eine Abdeckkappe Eco Flow MV-45x45 (Art. 3842525457) schließt die Profilenden ab. Das System integriert sich ohne Umbauaufwand in bestehende Bosch Rexroth Profilarbeitsplätze und ermöglicht den schwerkraftgestützten oder manuell geschobenen Materialtransport zwischen Stationen.

4 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Verkettung EcoFlow richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

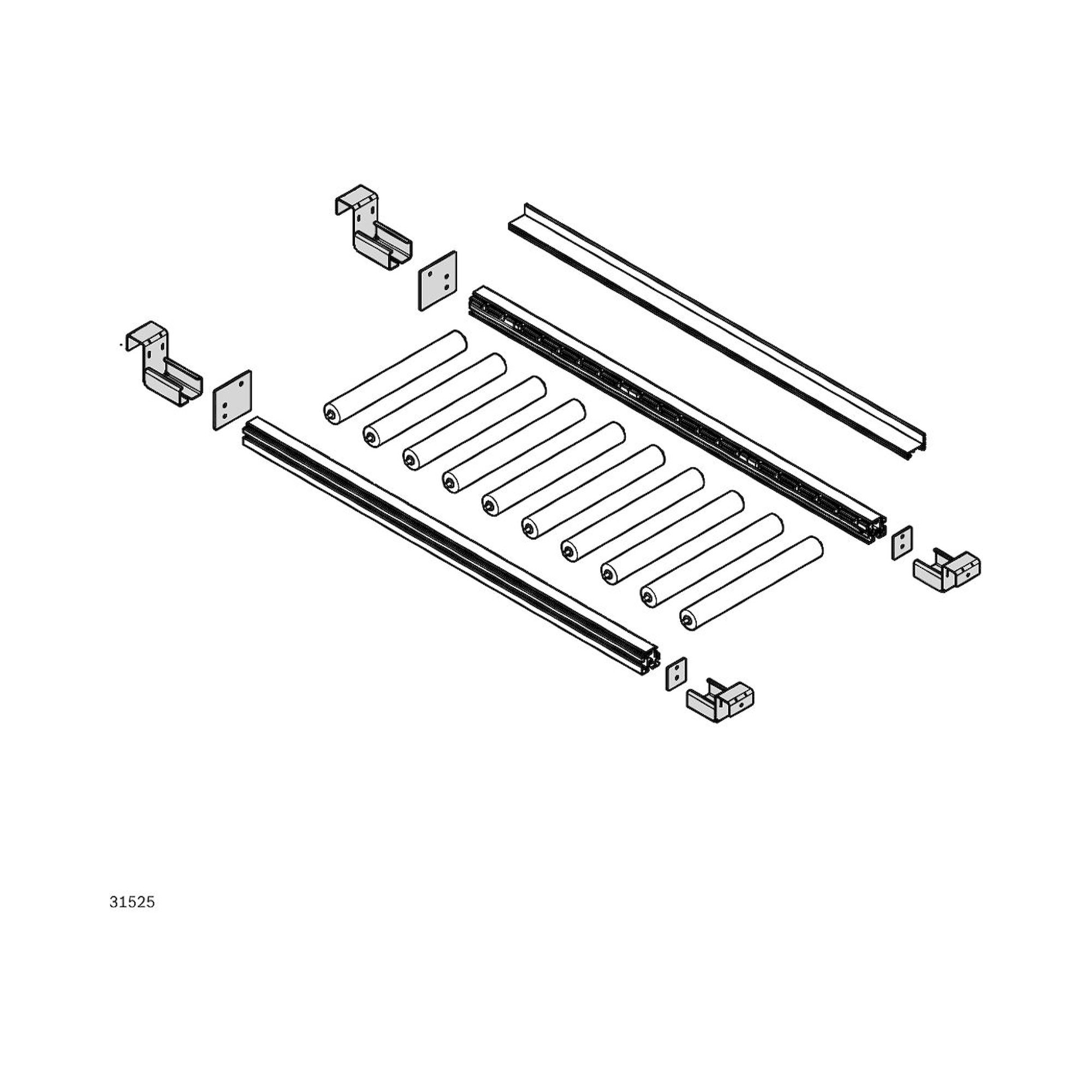

⚙ Streckenprofil MV45x45 - L=6170 mm, Aluminiumprofilsystem für EcoFlow-Strecken

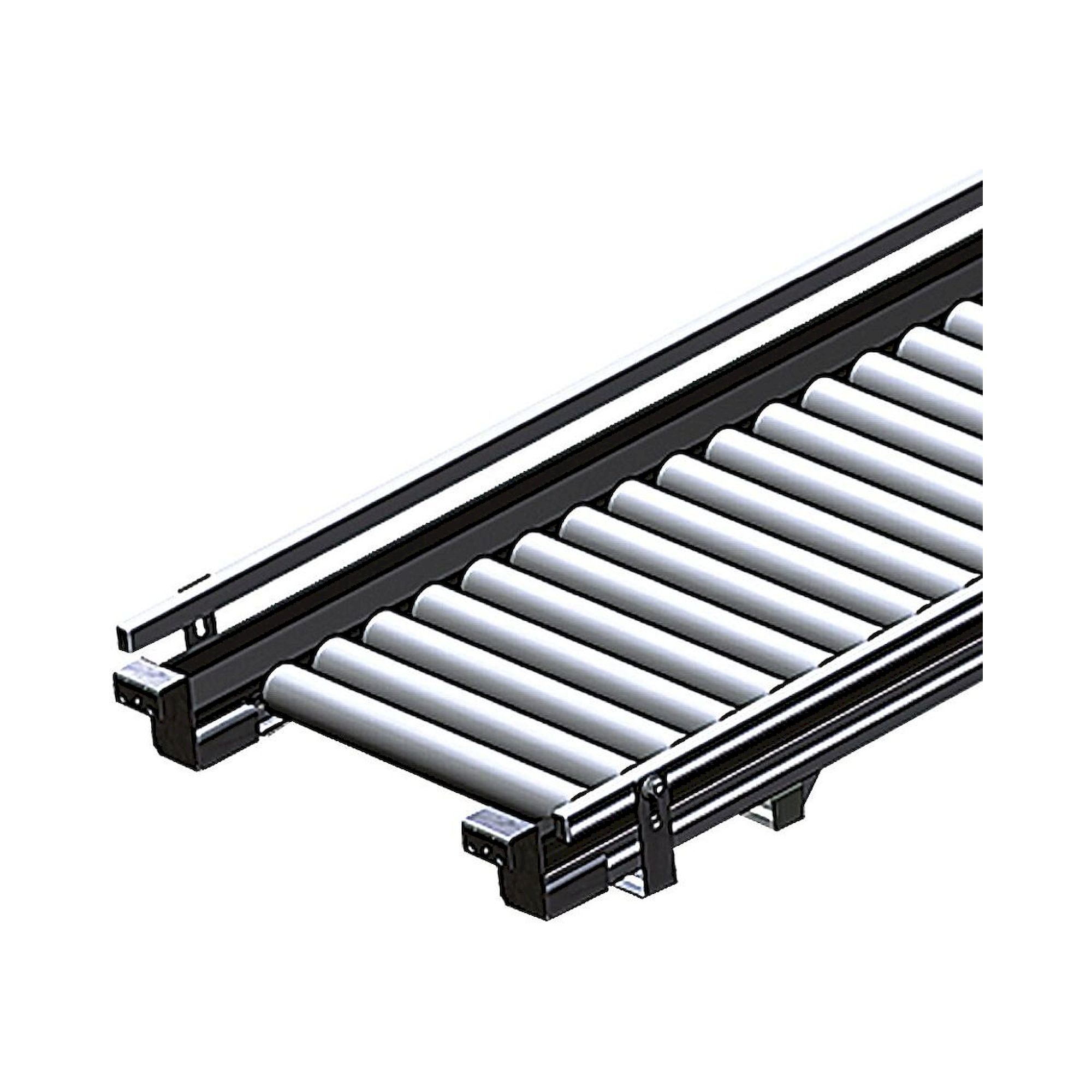

✦ Variable Förderbahn - flexibel konfigurierbare Streckenführung, Art. 3842998258

📦 Kugelrolle EcoFlow Plastic - Laufkörper für schwerkraftgestützten Transport

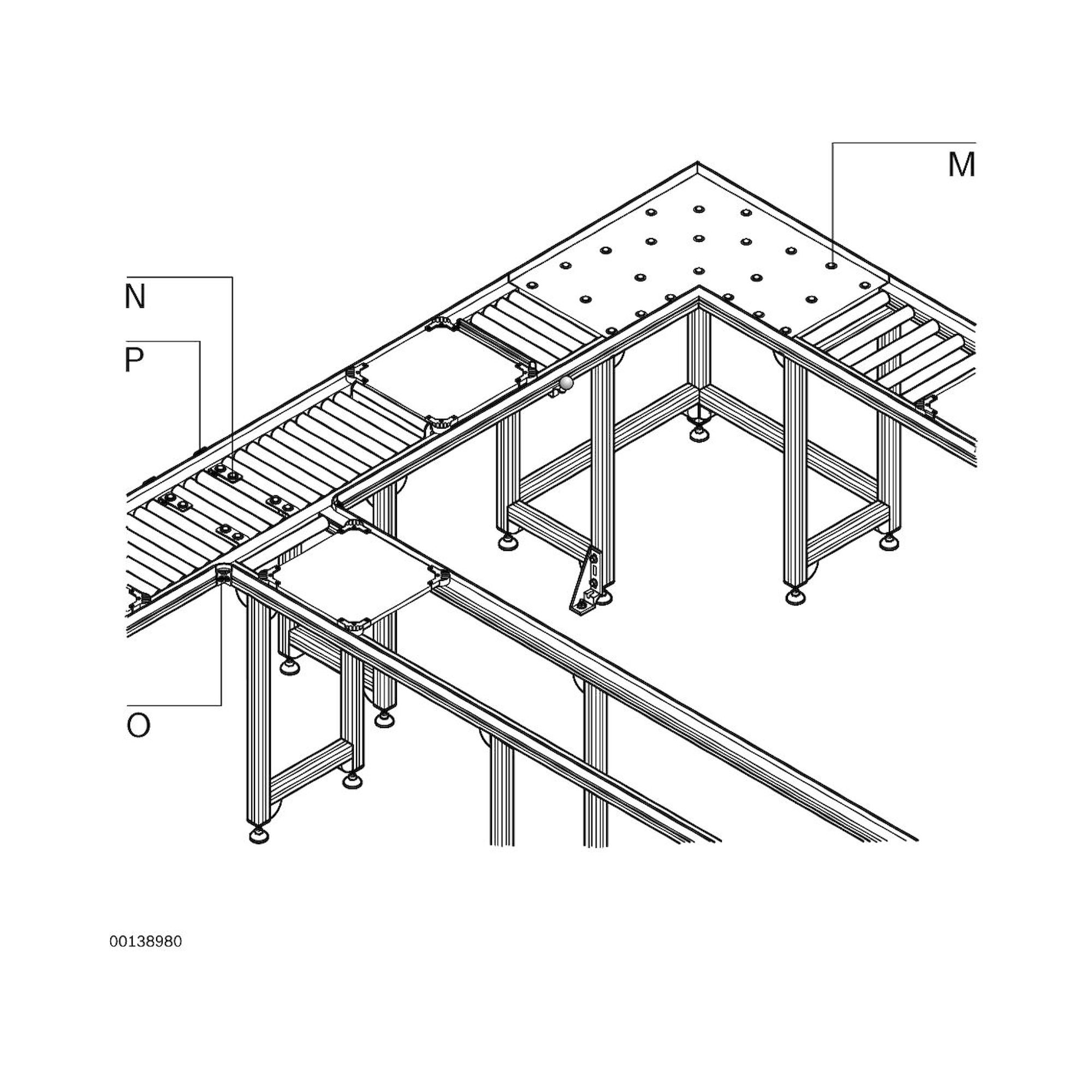

✓ Abdeckkappe MV-45x45 - sauberer Profilabschluss, Art. 3842525457

Komponenten im Überblick

Komponente	Funktion	Artikel-Nr.
Streckenprofil MV45x45	Tragendes Profilsegment, L=6170 mm	3842537357
Förderbahn Eco Flow Variabel	Flexible Streckenführung	3842998258
Kugelrolle EcoFlow Plastic	Laufkörper für Transport	3842564744
Abdeckkappe Eco Flow MV-45x45	Profilenden-Abschluss	3842525457

Typische Einsatzbereiche

Typische Einsatzbereiche: Verbindung benachbarter manueller Montagearbeitsplätze für den werkstückträgerlosen Material- und Teiletransport, schwerkraftgestützter Transport von Behältern und Kleingebinden zwischen Fertigungsstationen, Lean-Montagelinien mit fließendem Materialfluss ohne separate Förderantriebe sowie einfache Linienverkettung in bestehenden Bosch Rexroth Profilsysteminstallationen.

FAQ

Häufige Fragen zu Verkettung EcoFlow

Was ist ein Bosch Rexroth EcoFlow Verkettungssystem und für welche Industrieanwendungen wird es eingesetzt?

Bosch Rexroth EcoFlow Verkettungssysteme sind modulare Fördertechnik-Lösungen für die manuelle und automatisierte Materialhandhabung in der industriellen Fertigung. Das System basiert auf Aluminiumprofilen wie dem MV45X45 mit 6170mm Länge und integrierten Kugelrollen aus Kunststoff für den reibungsarmen Transport von Werkstücken und Baugruppen. Primär werden EcoFlow-Systeme in der Automobilmontage, Elektronikfertigung und im Maschinenbau zur Verkettung von Arbeitsplätzen und der Realisierung ergonomischer Fließfertigungslinien eingesetzt. Die variablen Förderbahnen ermöglichen flexible Anpassungen der Produktionsabläufe ohne aufwändige Umrüstungen.

Nach welchen technischen Kriterien wird ein EcoFlow Verkettungssystem dimensioniert?

Die Dimensionierung von EcoFlow Verkettungssystemen erfolgt primär nach der erforderlichen Traglast pro Kugelrolle, dem Profilquerschnitt MV45X45 und der benötigten Streckenlänge bis maximal 6170mm pro Segment. Entscheidend sind die Werkstückgewichte, Fördergeschwindigkeiten und die Integration in bestehende Arbeitsplatzsysteme mit standardisierten Verbindungselementen. Die Kunststoff-Kugelrollen bieten eine Tragfähigkeit von typisch 15-25kg pro Rolle bei einem Rollendurchmesser von 22-30mm. Zusätzlich müssen die Umgebungsbedingungen wie Temperaturbereich von -10°C bis +60°C und eventuelle ESD-Anforderungen bei der Systemauslegung berücksichtigt werden.

Welche DIN- und EN-Normen gelten für Bosch Rexroth EcoFlow Verkettungssysteme?

Bosch Rexroth EcoFlow Verkettungssysteme entsprechen der DIN EN ISO 12100 für Maschinensicherheit und der DIN EN 619 für kontinuierliche Förderanlagen. Die verwendeten Aluminiumprofile erfüllen die DIN EN 755-2 für stranggepresste Aluminiumerzeugnisse und die Oberflächenbehandlung entspricht DIN EN 12373. Bei ESD-Ausführungen gelten zusätzlich die DIN EN 61340-5-1 für elektrostatische Entladung und IEC 61340-4-1 für ESD-Schutzsysteme. Die mechanischen Verbindungselemente sind nach DIN 912 und DIN 7991 standardisiert, während die Kugelrollen der DIN ISO 8980 für Transportrollen entsprechen müssen.

Welche Unterschiede bestehen zwischen den verschiedenen EcoFlow Produktvarianten?

Die EcoFlow Produktlinie umfasst verschiedene Systemkomponenten mit spezifischen Funktionen und Abmessungen. Das Streckenprofil MV45X45 mit 6170mm Länge bildet die Grundstruktur, während die variable Förderbahn flexible Anpassungen der Förderrichtung ermöglicht. Kugelrollen aus Kunststoff bieten gegenüber Stahlrollen eine geringere Geräuschentwicklung und bessere chemische Beständigkeit bei reduzierter Tragfähigkeit. Abdeckkappen für MV-45X45 Profile dienen dem Schutz der Profilnuten und der optischen Vervollständigung des Systems. ESD-Varianten verfügen über ableitfähige Materialien mit einem Oberflächenwiderstand von 10⁶ bis 10⁹ Ohm nach DIN EN 61340-5-1 für elektrostatikempfindliche Fertigungsumgebungen.

Welche Installationsanforderungen und Systemkompatibilitäten müssen bei EcoFlow Verkettungssystemen beachtet werden?

EcoFlow Verkettungssysteme erfordern eine ebene Montagefläche mit maximal 2mm Unebenheit pro Meter und standardisierte T-Nut-Verbindungen nach DIN 508 für die Profilbefestigung. Die Integration erfolgt über genormte Verbindungselemente M8 und M10 sowie Winkelverbinder für 45° und 90° Richtungsänderungen. Systemkompatibilität besteht zu allen Bosch Rexroth Aluminiumprofil-Baureihen sowie den TEC und MTpro Arbeitsplatzsystemen durch einheitliche Rastermaße von 45mm. Die elektrische Anbindung für ESD-Systeme erfolgt über Erdungsanschlüsse mit 4mm² Kupferleitungen und einem maximalen Erdungswiderstand von 10⁷ Ohm zur Ableitung elektrostatischer Aufladungen.

Welche Schutzart und Betriebstemperaturen sind für EcoFlow Verkettungssysteme spezifiziert?

Bosch Rexroth EcoFlow Verkettungssysteme sind standardmäßig nach IP20 klassifiziert und für den Einsatz in geschlossenen Produktionsumgebungen ohne direkte Spritzwasserbelastung ausgelegt. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei einer relativen Luftfeuchtigkeit von maximal 85% ohne Kondensation. Kunststoff-Kugelrollen weisen eine Temperaturbeständigkeit bis +80°C auf, während die eloxierten Aluminiumprofile auch bei -20°C ihre strukturelle Integrität behalten. Für Reinraumumgebungen sind IP54-Varianten mit entsprechend abgedichteten Kugellagern verfügbar, die zusätzlich der ISO 14698 für Reinraumklassifizierung entsprechen müssen.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für EcoFlow Verkettungssysteme?

EcoFlow Verkettungssysteme erfordern eine monatliche Sichtprüfung der Kugelrollen auf Verschleiß und Leichtgängigkeit sowie eine halbjährliche Inspektion der Profilverbindungen auf festen Sitz der M8/M10 Schraubverbindungen mit 12-15 Nm Anzugsmoment. Die Kunststoff-Kugelrollen haben eine typische Lebensdauer von 2-3 Jahren bei kontinuierlichem Betrieb mit 15kg Traglasten, während die Aluminiumprofile wartungsfrei sind. Jährlich müssen ESD-Systeme auf Ableitwiderstand geprüft werden, wobei Werte zwischen 10⁶ und 10⁹ Ohm nach DIN EN 61340-5-1 eingehalten werden müssen. Bei Überschreitung der Grenzwerte sind die Erdungsverbindungen zu überprüfen und gegebenenfalls die leitfähigen Beschichtungen zu erneuern.
