Manuelle Produktionssysteme

Kistenhubgeräte

Kistenhubgeräte von Bosch Rexroth (Case Lifter) ermöglichen das ergonomische Heben und Senken von Kisten oder Behältern an manuellen Produktionsstationen ohne schweres körperliches Heben. Das System besteht aus modularen Baugruppen: Anbauplatten in 400 mm und 600 mm Breite (3842549427/3842549428), Gabelsätze (400 und 600 Set) sowie Einhängelaschen als Befestigungsschnittstelle. Bedienung erfolgt per Handschalter (Basic oder Comfort) oder Sensoreinheit Comfort.

12 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Kistenhubgeräte richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

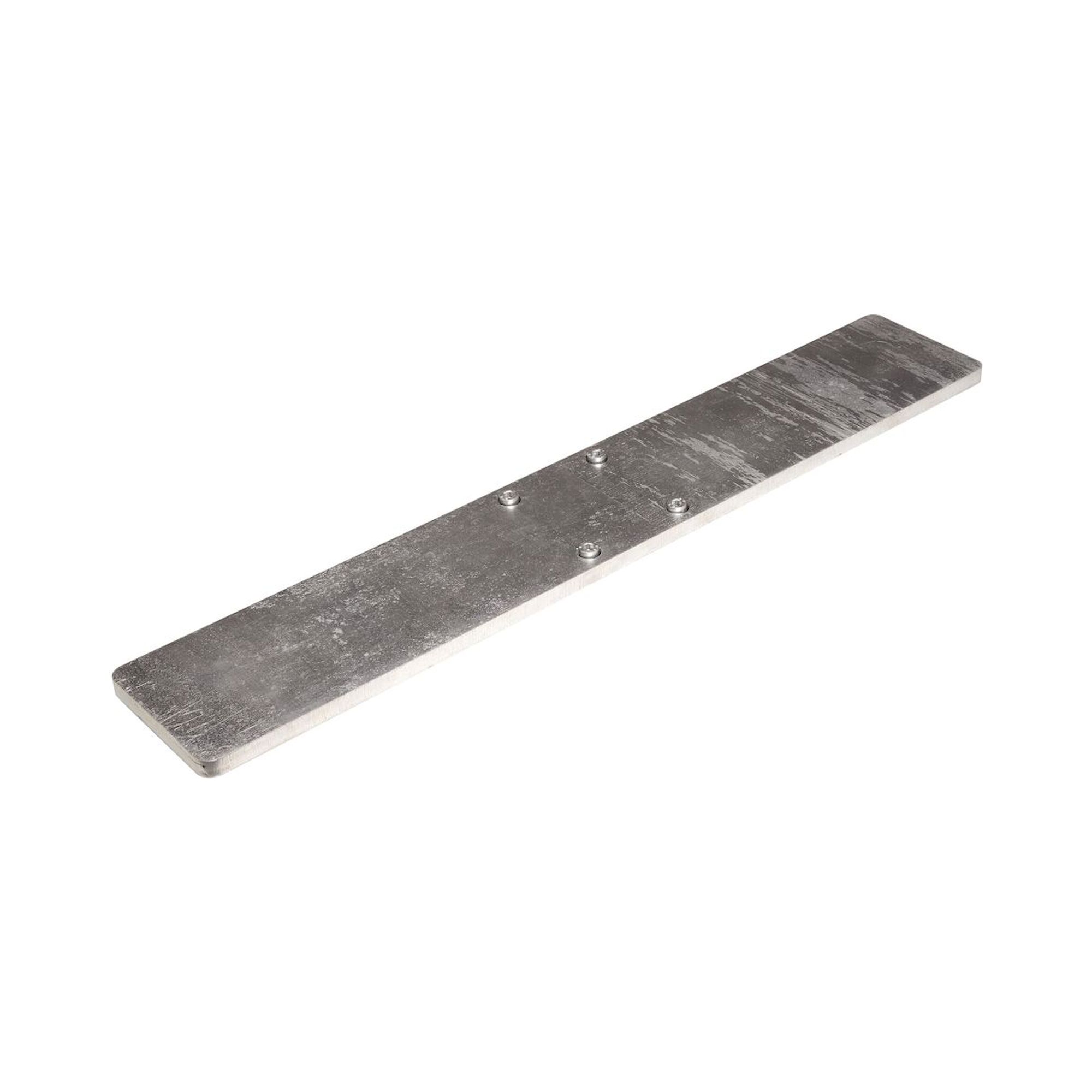

⚙ Anbauplatten B400 und B600 - 400 mm und 600 mm Breite (3842549427/3842549428), Montage am Hubsystem

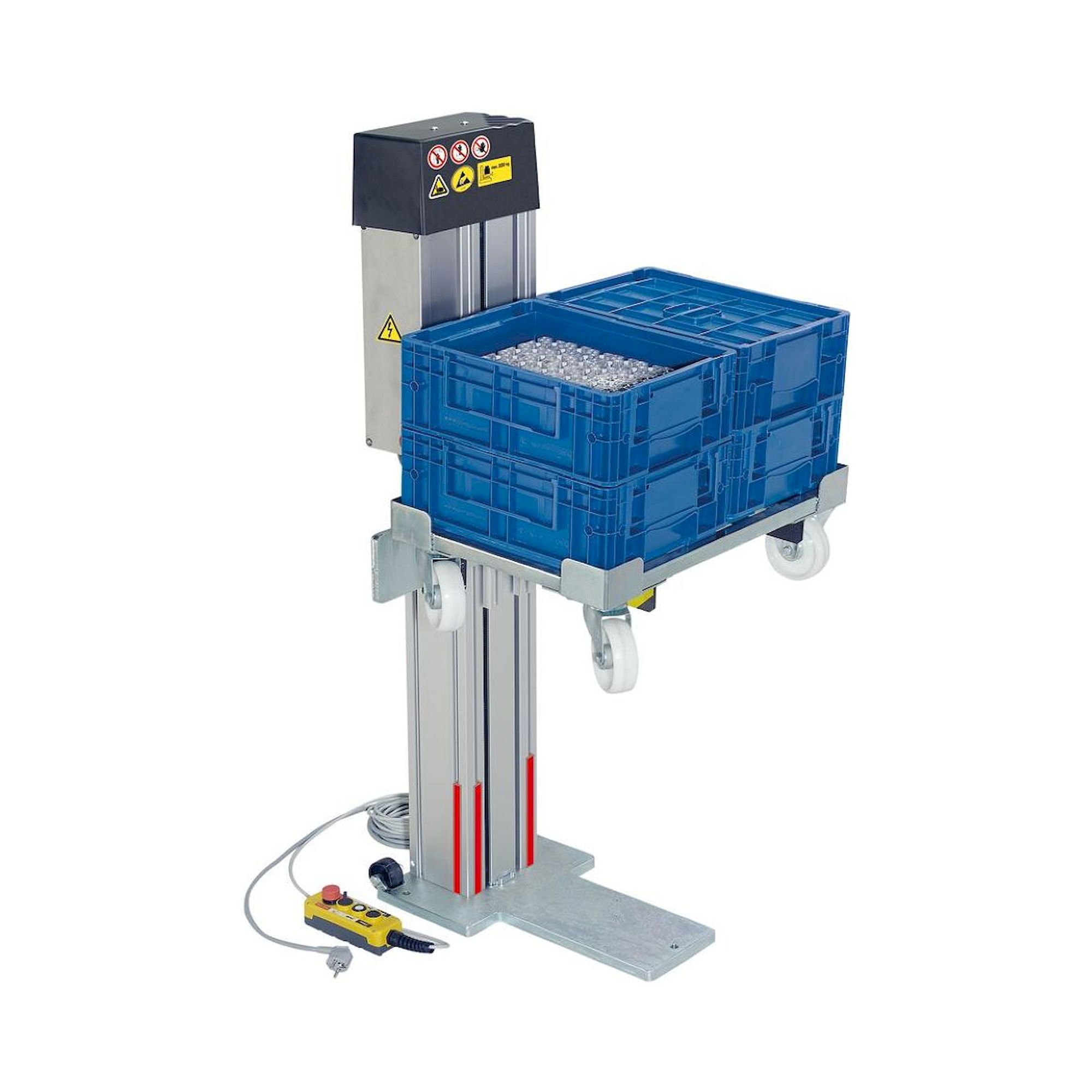

⬡ Gabelsatz 400 und 600 Set - Art. 3842549435/3842549442, für Kisten- und Behälteraufnahme in zwei Breiten

✦ Einhängelasche Set - Art. 3842549449, Befestigungsinterface für den Case Lifter am Transfersystem

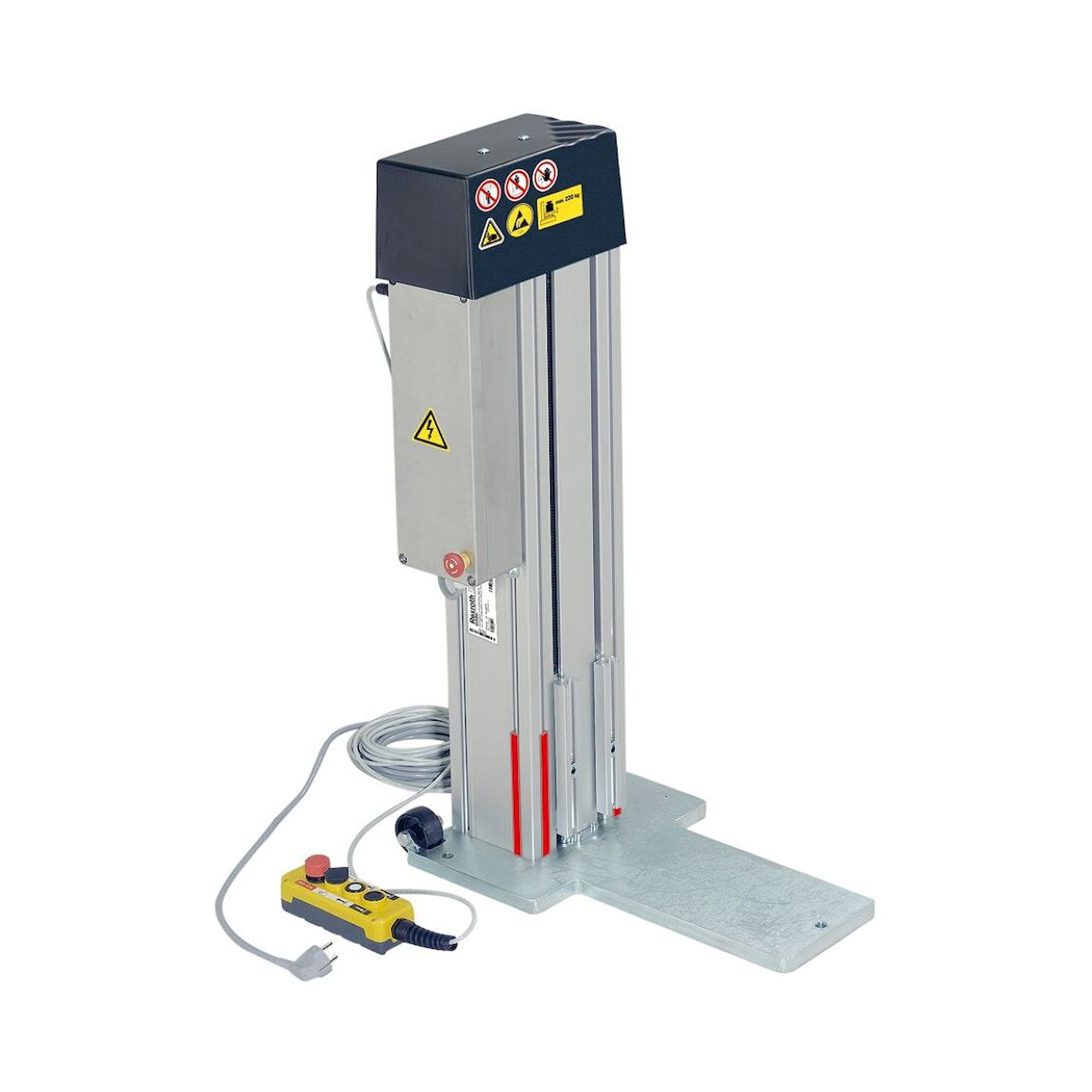

⚡ Handschalter EL Basic / EL Comfort - Art. 3842546998/3842546999, Handsteuerung für Hub-Absenk-Funktion

✓ Sensoreinheit Comfort - Art. 3842547200, sensorgestützte Steuerung für vereinfachte Bedienung

📦 Halterung KIT HAND SWITCH - Art. 3842548038, Montagesatz für Handschalter an der Station

Konfiguration und Auswahl

Der Case Lifter wird aus Anbauplatten, Gabeln und Steuerelementen konfiguriert. Die Anbauplattenbreite (B400 oder B600) richtet sich nach der Kistenbreite. Gabelsätze werden passend zur Anbauplattenbreite gewählt. Für einfache Bedienung genügt der Handschalter EL Basic; die Comfort-Variante und die Sensoreinheit reduzieren den Bedieneraufwand weiter. Die Halterung KIT HAND SWITCH positioniert den Handschalter ergonomisch am Arbeitsplatz.

Typische Einsatzbereiche

Typische Einsatzbereiche: Be- und Entladen von Behältern und Kisten an Montagelinien, ergonomische Materialzuführung an manuellen Produktionsstationen ohne Heben schwerer Lasten, Integration in Bosch Rexroth Transfersysteme und manuelle Produktionssysteme, sowie Logistikpuffer und Übergabestationen im Materialtransport.

FAQ

Häufige Fragen zu Kistenhubgeräte

Was sind Kistenhubgeräte von Bosch Rexroth und für welche Industriezweige werden sie eingesetzt?

Kistenhubgeräte von Bosch Rexroth sind pneumatisch oder elektrisch betriebene Hebesysteme zur ergonomischen Handhabung von Kisten, Behältern und schweren Materialien in industriellen Arbeitsplätzen. Diese CASE LIFTER Systeme werden hauptsächlich in der Automobilindustrie, Elektronikfertigung, Logistik und Montagelinien eingesetzt, wo repetitive Hebe- und Senkbewegungen von Lasten bis 50 kg erforderlich sind. Die Geräte reduzieren körperliche Belastung der Mitarbeiter und steigern die Arbeitsplatzergonomie durch höhenverstellbare Arbeitsflächen mit integrierten Gabel- und Aufnahmesystemen.

Welche technischen Auswahlkriterien sind bei Bosch Rexroth Kistenhubgeräten zu beachten?

Die Auswahl von Bosch Rexroth Kistenhubgeräten erfolgt primär nach Gabelbreite mit verfügbaren Sets für 400mm und 600mm Arbeitsbreite sowie der Steuerungsart zwischen Basic und Comfort Ausführung. Die Sensoreinheit Comfort 3842547200 bietet automatische Höhenerkennung, während Basic Systeme über Handschalter 3842546998 manuell bedient werden. Zusätzlich sind Anbauplatten B400 und B600 für verschiedene Kistengrößen sowie spezielle Einhängelaschen-Sets für flexible Materialaufnahme verfügbar, wobei die maximale Hubgeschwindigkeit bei 12 m/min liegt.

Welche DIN und EN Normen gelten für Bosch Rexroth Kistenhubgeräte in industriellen Anwendungen?

Bosch Rexroth Kistenhubgeräte entsprechen der Maschinenrichtlinie 2006/42/EG und sind nach DIN EN ISO 12100 für Maschinensicherheit konstruiert. Die elektrischen Komponenten wie Handschalter und Sensoreinheiten erfüllen DIN EN 60204-1 für elektrische Ausrüstung von Maschinen sowie IP54 Schutzart nach DIN EN 60529. Ergonomische Anforderungen werden gemäß DIN EN 1005-2 für manuelle Handhabung und DIN EN 614-1 für ergonomische Gestaltungsgrundsätze umgesetzt, während pneumatische Antriebe der DIN EN ISO 4414 für Pneumatiksysteme entsprechen.

Was sind die Hauptunterschiede zwischen Basic und Comfort Ausführungen der Bosch Rexroth Kistenhubgeräte?

Die Basic Ausführung mit Handschalter 3842546998 erfordert manuelle Bedienung über Taster für Heben und Senken, während die Comfort Variante mit Sensoreinheit 3842547200 automatische Höhenerkennung und lastabhängige Positionierung bietet. Der Comfort Handschalter 3842546999 verfügt über zusätzliche Funktionen wie Speicherplätze für häufig verwendete Arbeitshöhen und eine LED-Statusanzeige. Beide Systeme sind mit identischen Gabeln für 400mm und 600mm Arbeitsbreite kompatibel, unterscheiden sich jedoch in der Reaktionsgeschwindigkeit und Benutzerfreundlichkeit bei wiederkehrenden Arbeitsabläufen.

Welche Installationsvoraussetzungen und Systemkompatibilität haben Bosch Rexroth Kistenhubgeräte?

Bosch Rexroth Kistenhubgeräte erfordern einen Druckluftanschluss mit 6 bar Betriebsdruck nach DIN ISO 8573-1 Klasse 7.4.4 sowie eine 24V DC Spannungsversorgung für elektronische Steuerkomponenten. Die Montage erfolgt über standardisierte Anbauplatten B400 oder B600 an bestehende Arbeitsplatzsysteme mit M8 Befestigungsschrauben und 40mm Profilraster. Das modulare System ist vollständig kompatibel mit Bosch Rexroth Aluprofilen der Serie 8 und kann durch zusätzliche Halterungen 3842548038 für Handschalter an verschiedene Arbeitsplatzgeometrien angepasst werden.

Welche Sicherheitseinstufungen und Betriebsparameter haben Bosch Rexroth Kistenhubgeräte?

Bosch Rexroth Kistenhubgeräte sind mit IP54 Schutzart nach DIN EN 60529 ausgestattet und für Betriebstemperaturen von +5°C bis +40°C bei 85% relativer Luftfeuchtigkeit ausgelegt. Der Arbeitsdruck liegt konstant bei 6 bar mit einer maximalen Traglast von 50 kg pro Hubeinheit, während die Sicherheitskategorie 3 nach DIN EN ISO 13849-1 erreicht wird. Die pneumatischen Komponenten sind für 10⁶ Lastzyklen bei Nennlast ausgelegt und verfügen über integrierte Überlastschutz sowie Endlagendämpfung zur Vermeidung von Beschädigungen bei Fehlfunktionen.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für Bosch Rexroth Kistenhubgeräte?

Bosch Rexroth Kistenhubgeräte erfordern eine wöchentliche Sichtprüfung der pneumatischen Verbindungen und eine monatliche Funktionskontrolle der Sensoreinheit sowie Handschalter auf ordnungsgemäße Reaktion. Die Druckluftfilter sind alle 6 Monate zu wechseln, während eine jährliche Inspektion durch qualifiziertes Fachpersonal gemäß DGUV Vorschrift 3 durchzuführen ist. Die erwartete Betriebslebensdauer liegt bei 15 Jahren oder 2×10⁶ Hubzyklen unter Normalbedingungen, wobei Verschleißteile wie Dichtungen und Führungselemente nach 5 Jahren vorbeugend zu erneuern sind.
