Was ist ein KARL Quadro Tischsystem Basisausstattung und wofür wird es in der Industrie eingesetzt?

Das KARL Quadro Tischsystem Basisausstattung ist ein modulares ESD-Arbeitstischsystem mit standardisierten Abmessungen von 2135x880 mm Arbeitsfläche und wahlweise 1600 mm oder 2200 mm Höhe. Diese industriellen Arbeitsplatzsysteme werden primär in der Elektronikfertigung, Halbleiterindustrie und Präzisionsmontage eingesetzt, wo elektrostatische Entladungen kritische Bauteile beschädigen können. Das System eignet sich für Unternehmen der Automobilelektronik, Medizintechnik und Telekommunikationsindustrie, die normkonforme ESD-Arbeitsplätze nach DIN EN 61340-5-1 benötigen.

Welche technischen Auswahlkriterien sind bei KARL Quadro ESD-Arbeitstischen entscheidend?

Bei der Auswahl von KARL Quadro ESD-Arbeitstischen sind die Arbeitshöhe (1600 mm oder 2200 mm), die einheitliche Arbeitsflächengröße von 2135x880 mm und die ESD-Eigenschaften nach DIN EN 61340-5-1 maßgeblich. Die Oberflächenwiderstandswerte müssen zwischen 10⁶ und 10⁹ Ohm liegen, um den kontrollierten Ableitstrom zu gewährleisten. Die modulare Quadro-Bauweise ermöglicht flexible Systemerweiterungen und Anpassungen an unterschiedliche Fertigungsprozesse. Die Tragfähigkeit des Aluminiumprofilsystems liegt bei mindestens 150 kg gleichmäßig verteilter Last pro Arbeitsplatz.

Welche Normen und Zertifizierungen gelten für KARL Quadro ESD-Arbeitsplatzsysteme?

KARL Quadro ESD-Arbeitsplatzsysteme entsprechen der Grundnorm DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen und der DIN EN 61340-5-2 für Anwenderrichtlinien. Die mechanische Stabilität wird nach DIN EN 527 für Büroarbeitstische geprüft, während die ergonomischen Anforderungen der DIN EN ISO 14738 für Arbeitsplatzdimensionen erfüllt werden. Zusätzlich sind die Systeme nach ANSI/ESD S20.20 Standard für internationale Märkte qualifiziert und tragen das CE-Kennzeichen für die Konformität mit europäischen Maschinenrichtlinien.

Worin unterscheiden sich die verschiedenen KARL Quadro Basisausstattung Varianten?

Die KARL Quadro Basisausstattung unterscheidet sich hauptsächlich in der Arbeitshöhe mit Varianten von 1600 mm (Modellreihe 10.050) und 2200 mm (Modellreihe 10.055) bei konstanter Arbeitsflächengröße von 2135x880 mm. ESD-Varianten (Artikelnummern mit geraden Endziffern) verfügen über ableitfähige Oberflächen und Erdungsanschlüsse, während Standard-Arbeitstische (Artikelnummern mit ungeraden Endziffern) für allgemeine Anwendungen ohne ESD-Schutz konzipiert sind. Die verschiedenen Artikelnummern innerhalb einer Höhenserie unterscheiden sich in der Oberflächenbeschichtung, Farbe und zusätzlichen Ausstattungsoptionen wie Schubladensystemen oder Beleuchtungsintegration.

Welche Installationsanforderungen haben KARL Quadro Tischsysteme?

KARL Quadro Tischsysteme benötigen eine ebene Aufstellfläche mit maximal 2 mm Höhenabweichung pro Meter und eine Mindestdeckenhöhe von 2500 mm für optimale Ergonomie. Die ESD-Erdung erfolgt über fest installierte Potentialausgleichsschienen mit 4 mm² Kupferleiter nach DIN VDE 0100-410, wobei der Erdungswiderstand unter 10⁶ Ohm liegen muss. Das modulare Quadro-Profilsystem ist kompatibel mit allen KARL Systembauteilen und Standard-Industriekomponenten mit T-Nut-Verbindung nach DIN 508. Die Montage erfolgt werkzeugfrei über das integrierte Klemmverbindungssystem ohne Schweißen oder Bohren.

Welche Schutzart und Betriebsbedingungen haben KARL Quadro Arbeitsplatzsysteme?

KARL Quadro Arbeitsplatzsysteme sind für Innenräume mit Schutzart IP20 nach DIN EN 60529 ausgelegt und funktionieren im Temperaturbereich von +5°C bis +40°C bei relativer Luftfeuchte von 35% bis 85% ohne Kondensation. Die pulverbeschichteten Aluminiumprofile erreichen Korrosionsschutzklasse C3 nach DIN EN ISO 12944 und widerstehen industrietypischen Reinigungsmitteln sowie IPA-Lösungen bis 70% Konzentration. Die maximale Betriebstemperatur der ESD-Oberflächen liegt bei 60°C, während die mechanische Belastbarkeit 150 kg gleichmäßig verteilte Nutzlast pro Arbeitsplatz beträgt.

Welche Wartungsintervalle und Prüffristen gelten für KARL Quadro ESD-Arbeitsplätze?

KARL Quadro ESD-Arbeitsplätze müssen nach DIN EN 61340-5-1 täglich visuell auf Beschädigungen geprüft und monatlich mit einem Oberflächenwiderstandsmessgerät auf Werte zwischen 10⁶ und 10⁹ Ohm kontrolliert werden. Die jährliche Kalibrierung der Erdungsverbindungen durch Elektrofachkraft ist vorgeschrieben, wobei der Erdungswiderstand unter 10⁶ Ohm bleiben muss. Bei ordnungsgemäßer Nutzung und Wartung erreichen die Systeme eine Betriebsdauer von mindestens 15 Jahren, während ESD-Oberflächen alle 3-5 Jahre je nach Beanspruchung erneuert werden sollten. Die Reinigung erfolgt ausschließlich mit antistatischen Reinigungsmitteln oder Isopropanol-Lösungen bis 70% Konzentration.

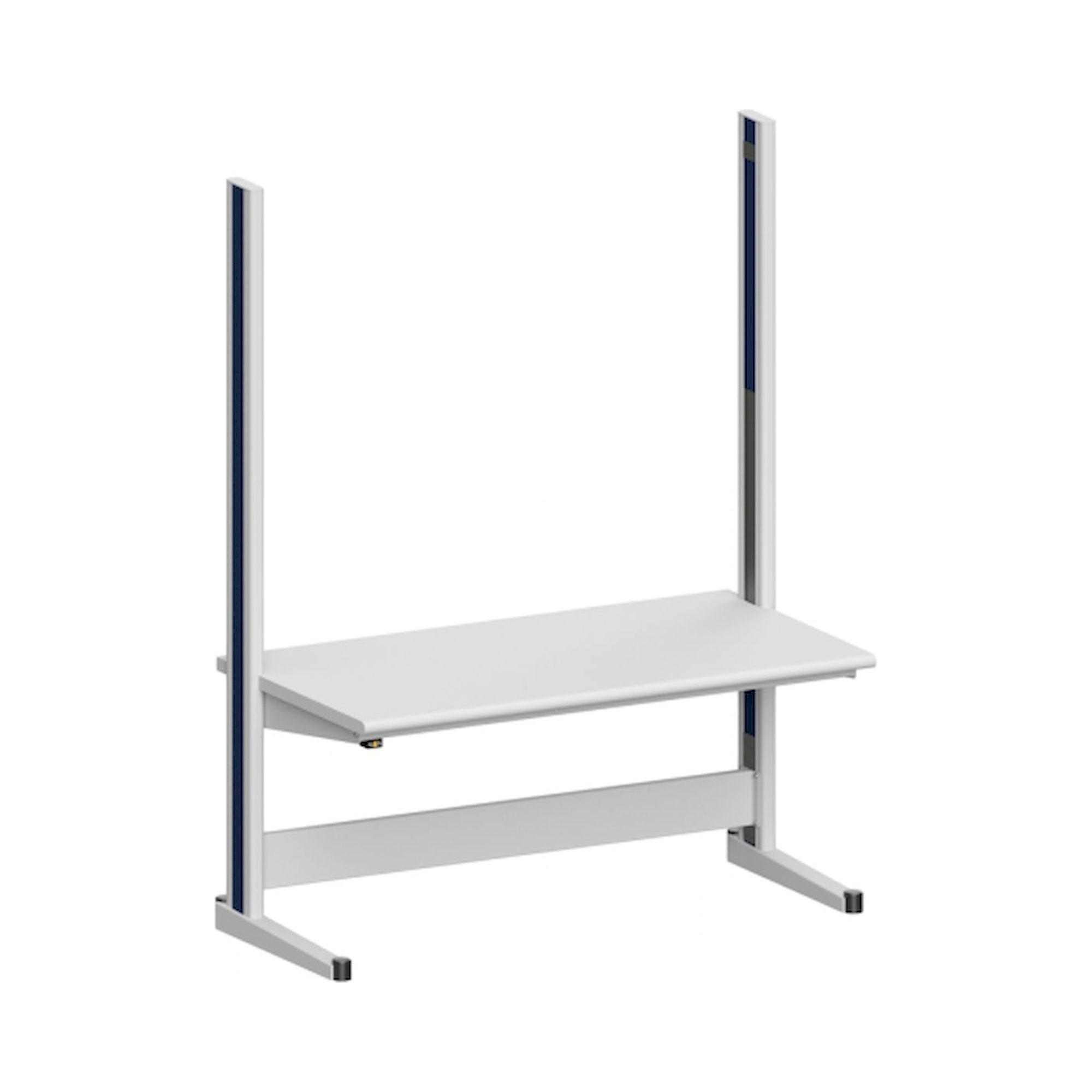

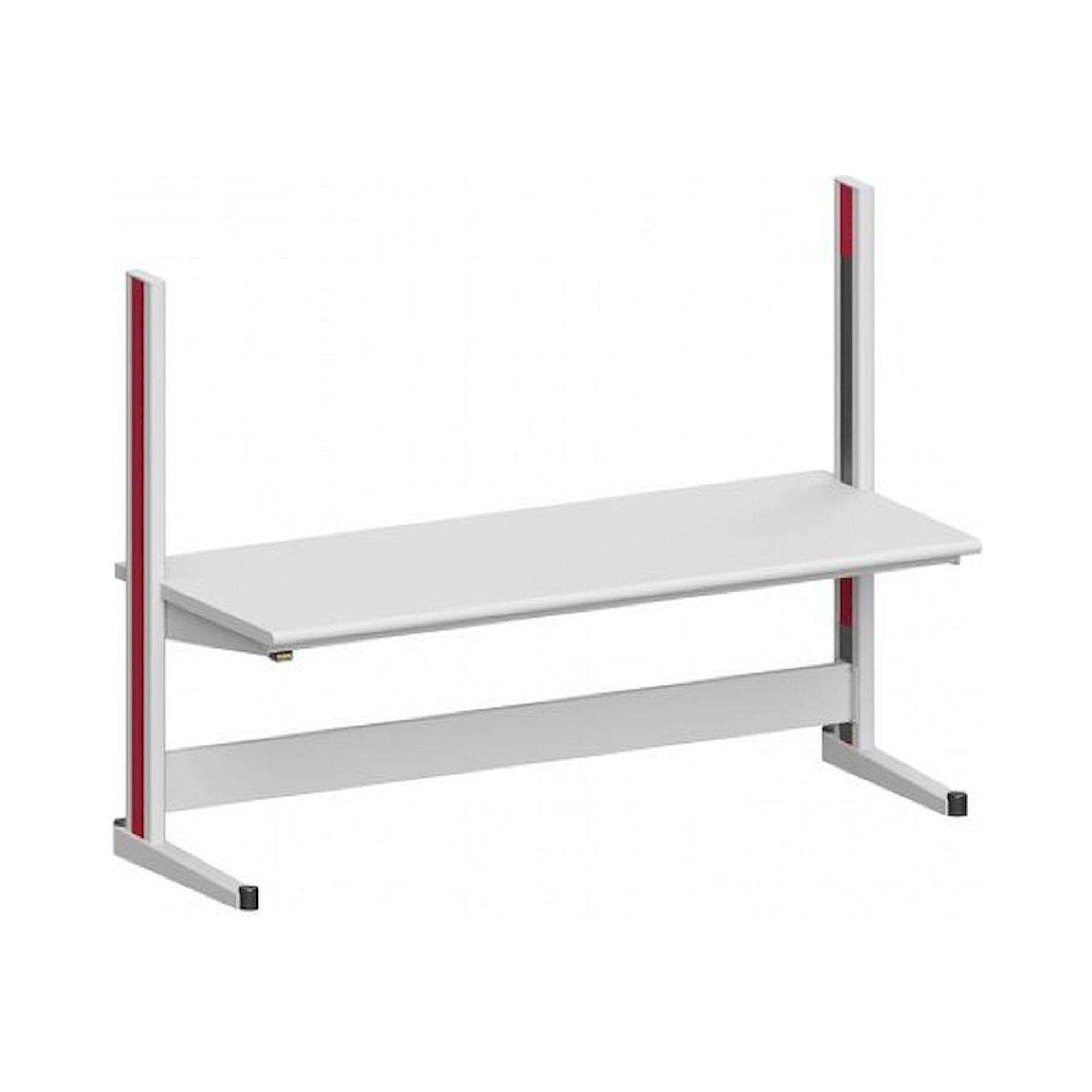

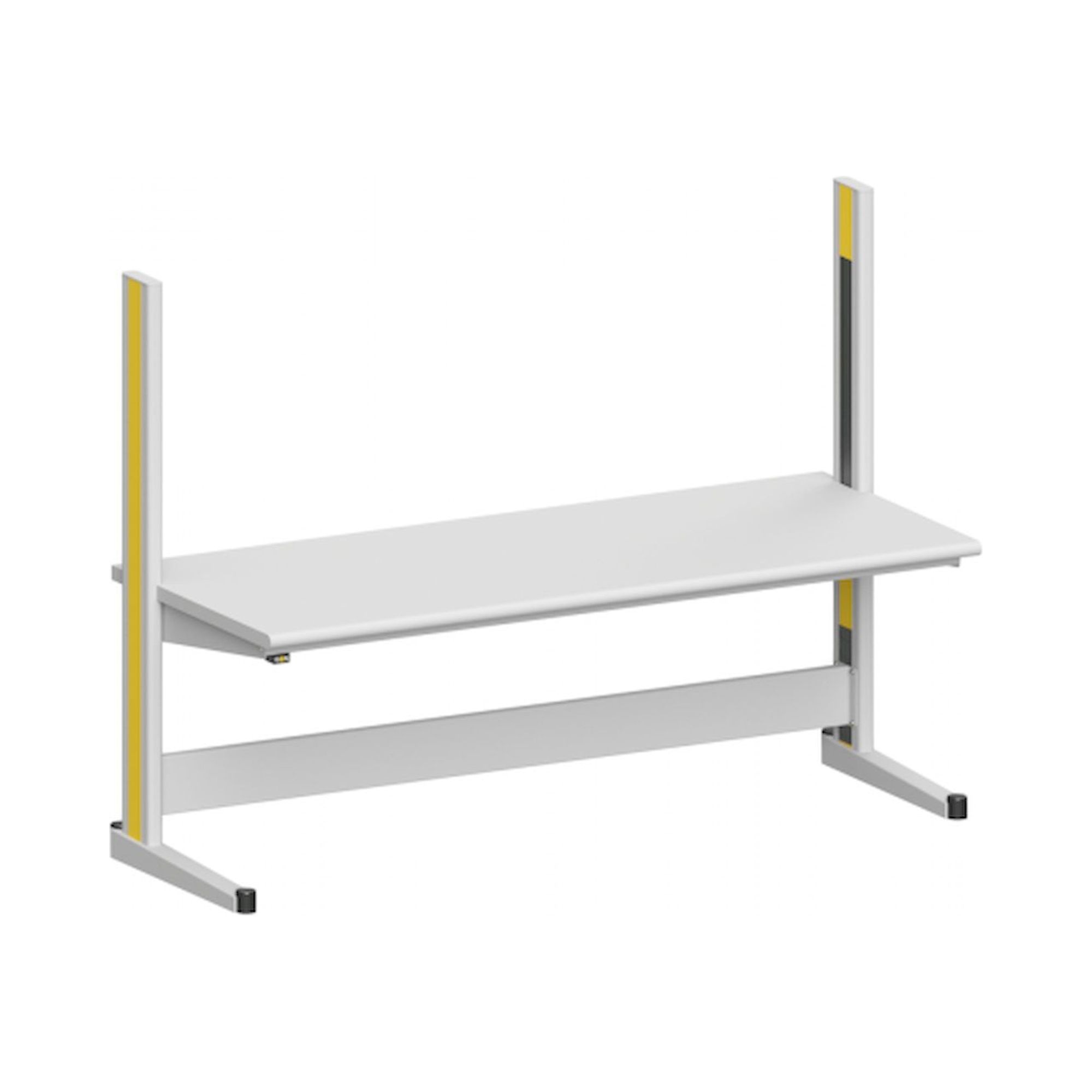

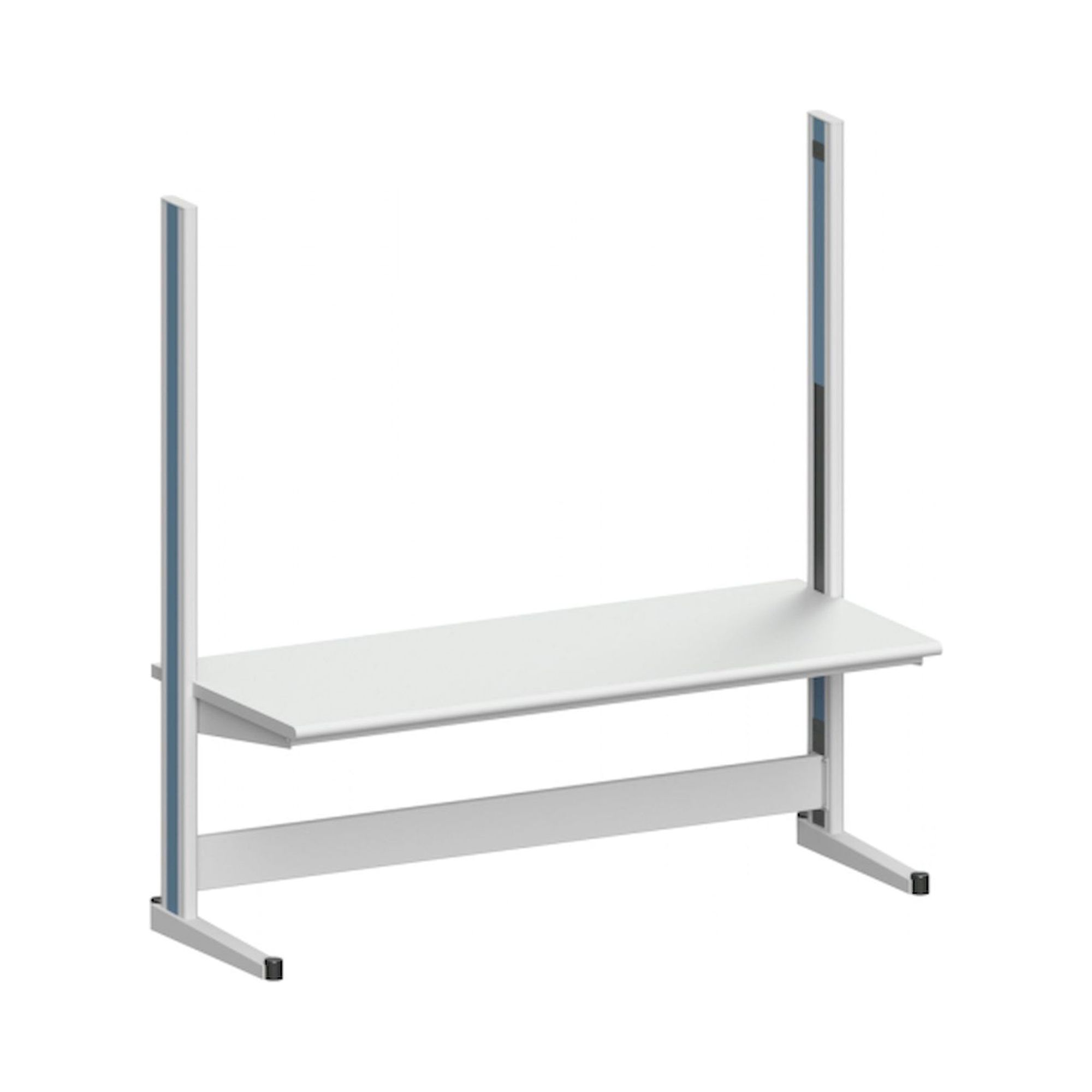

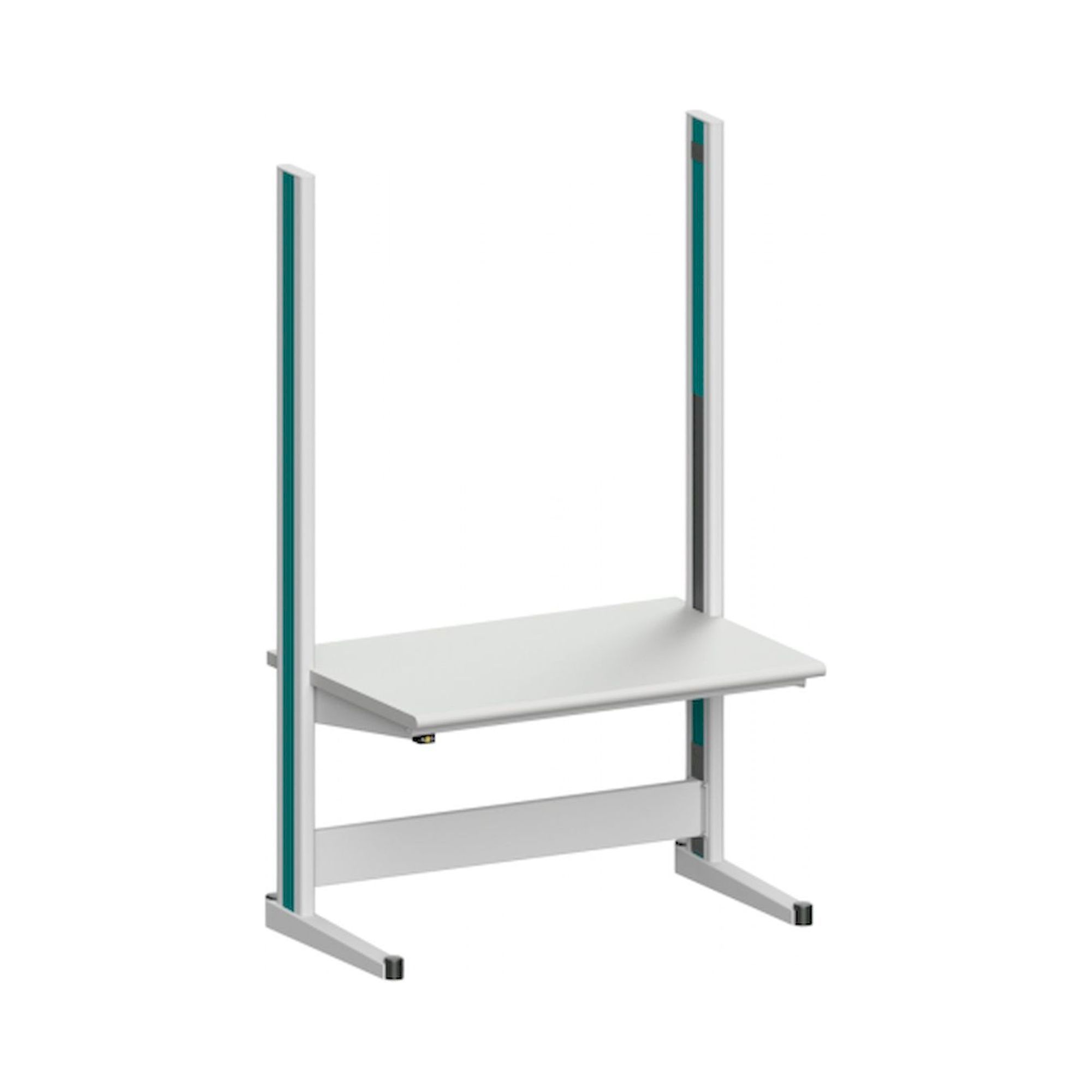

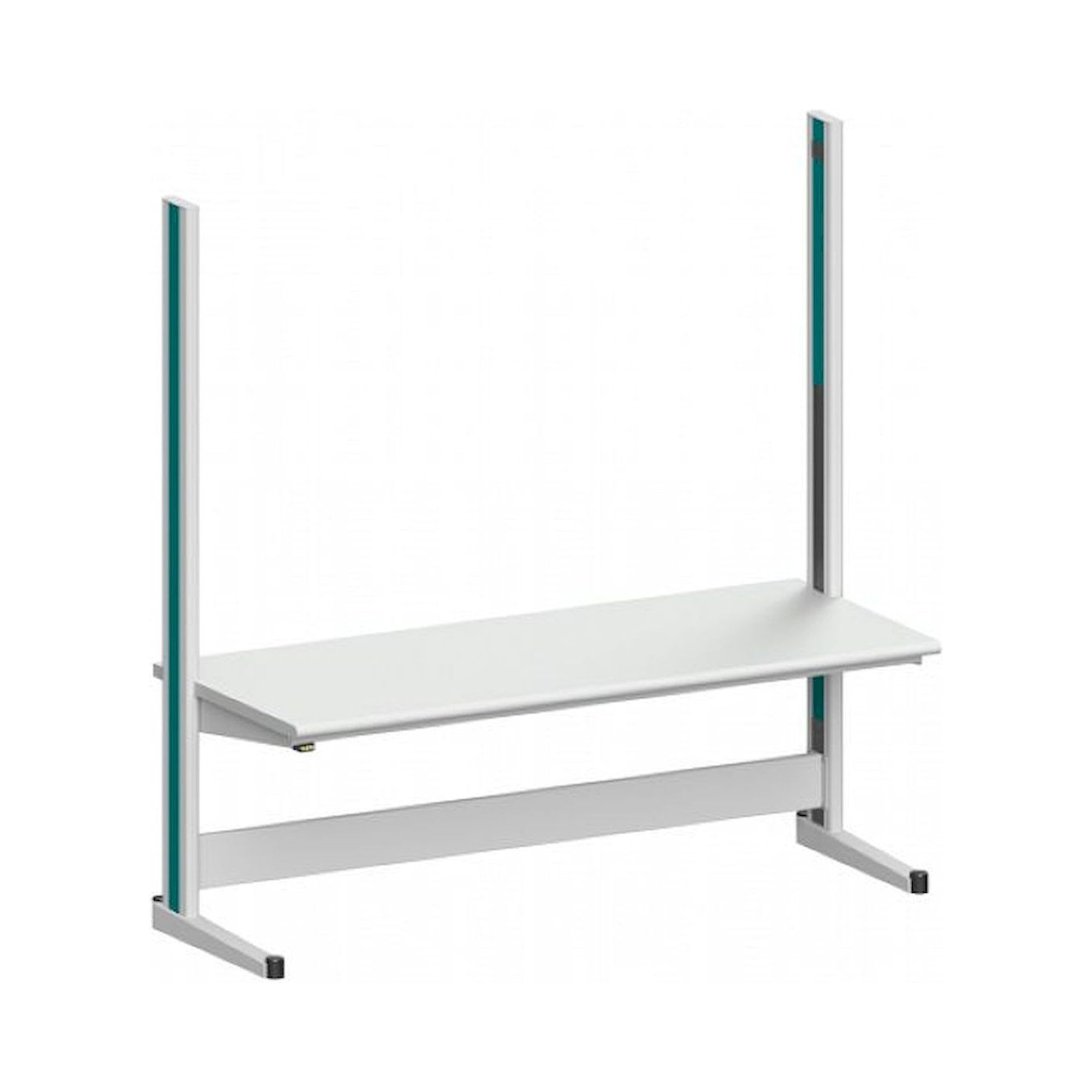

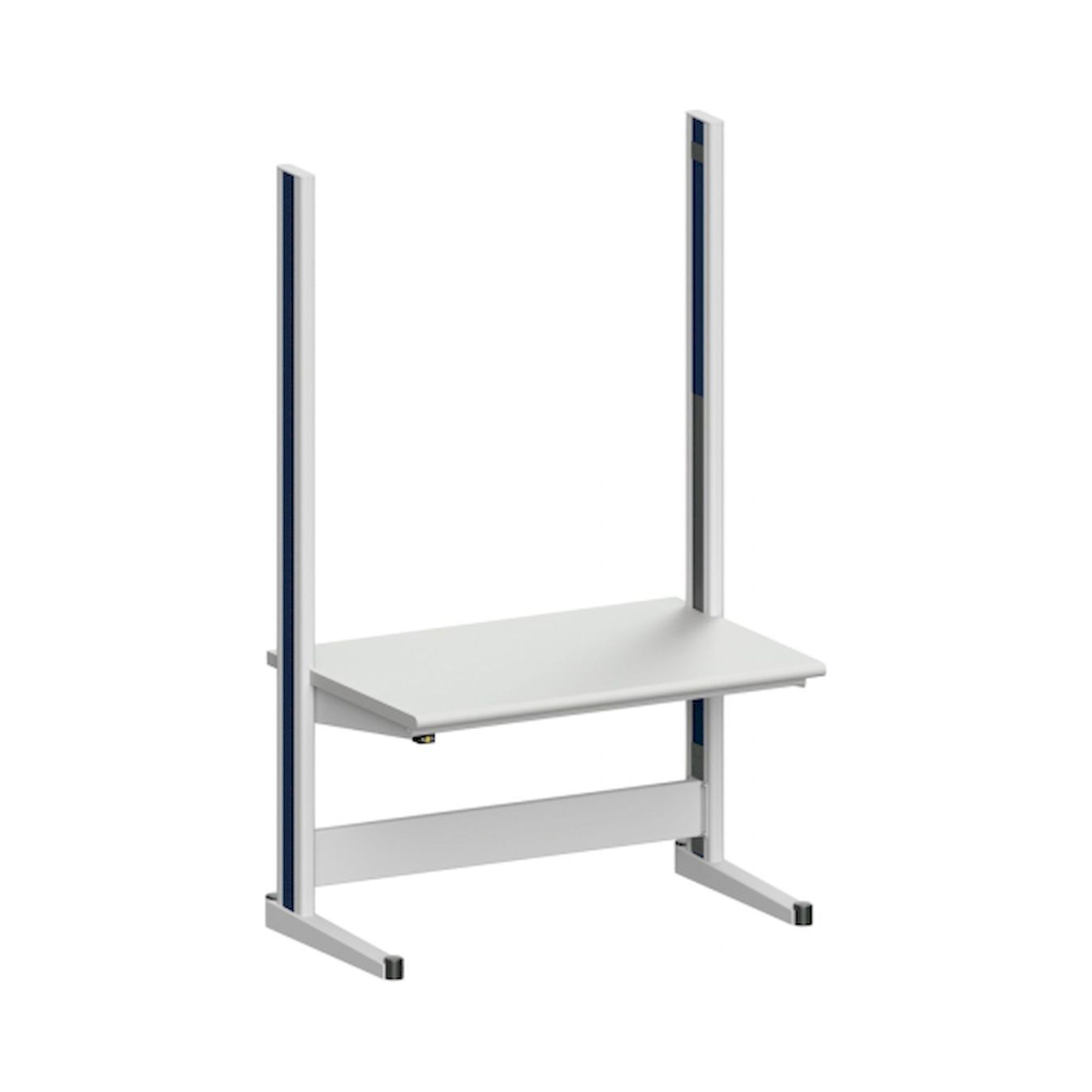

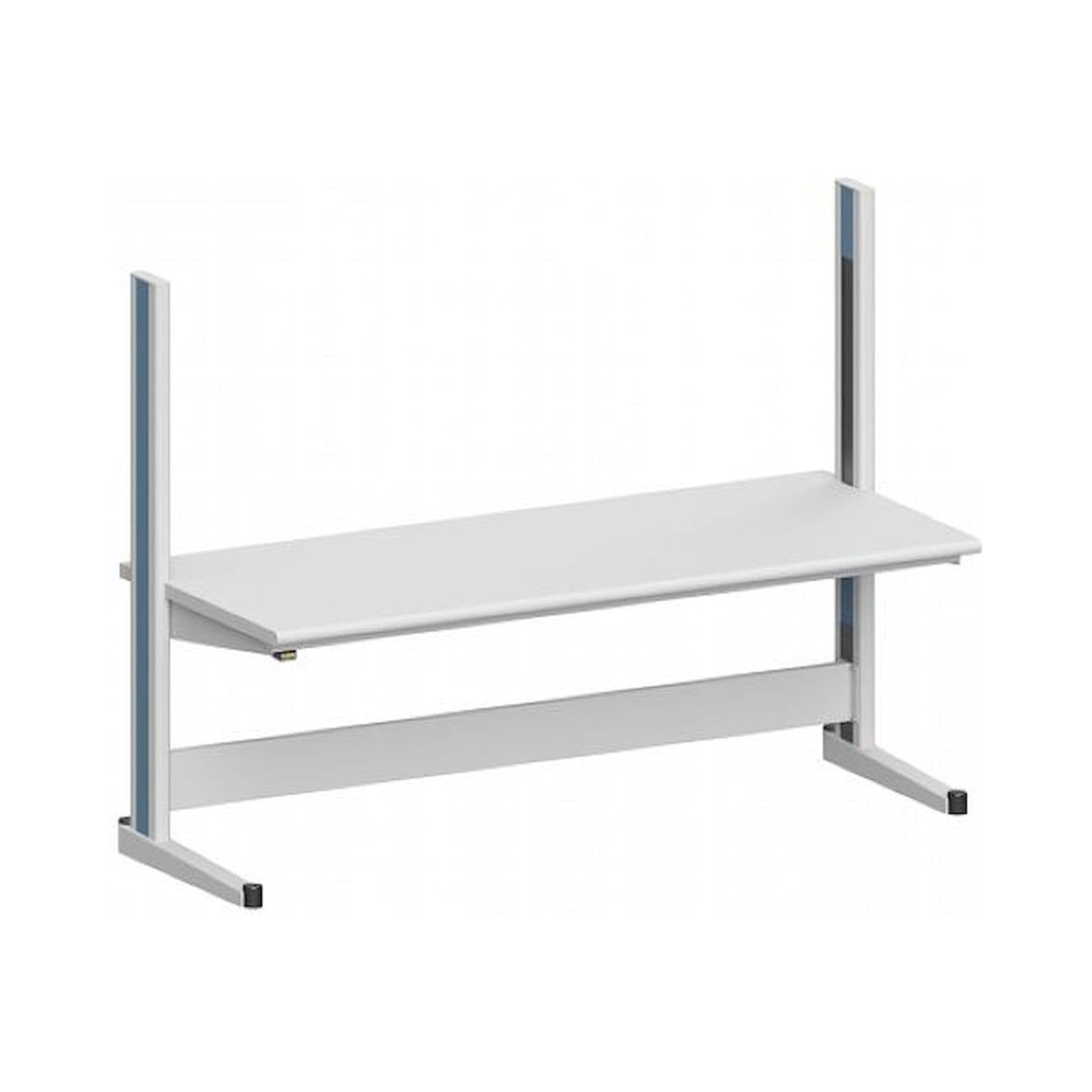

Tischsystem Basisausstattung Karl Quadro

Arbeitsplätze Karl Quadro

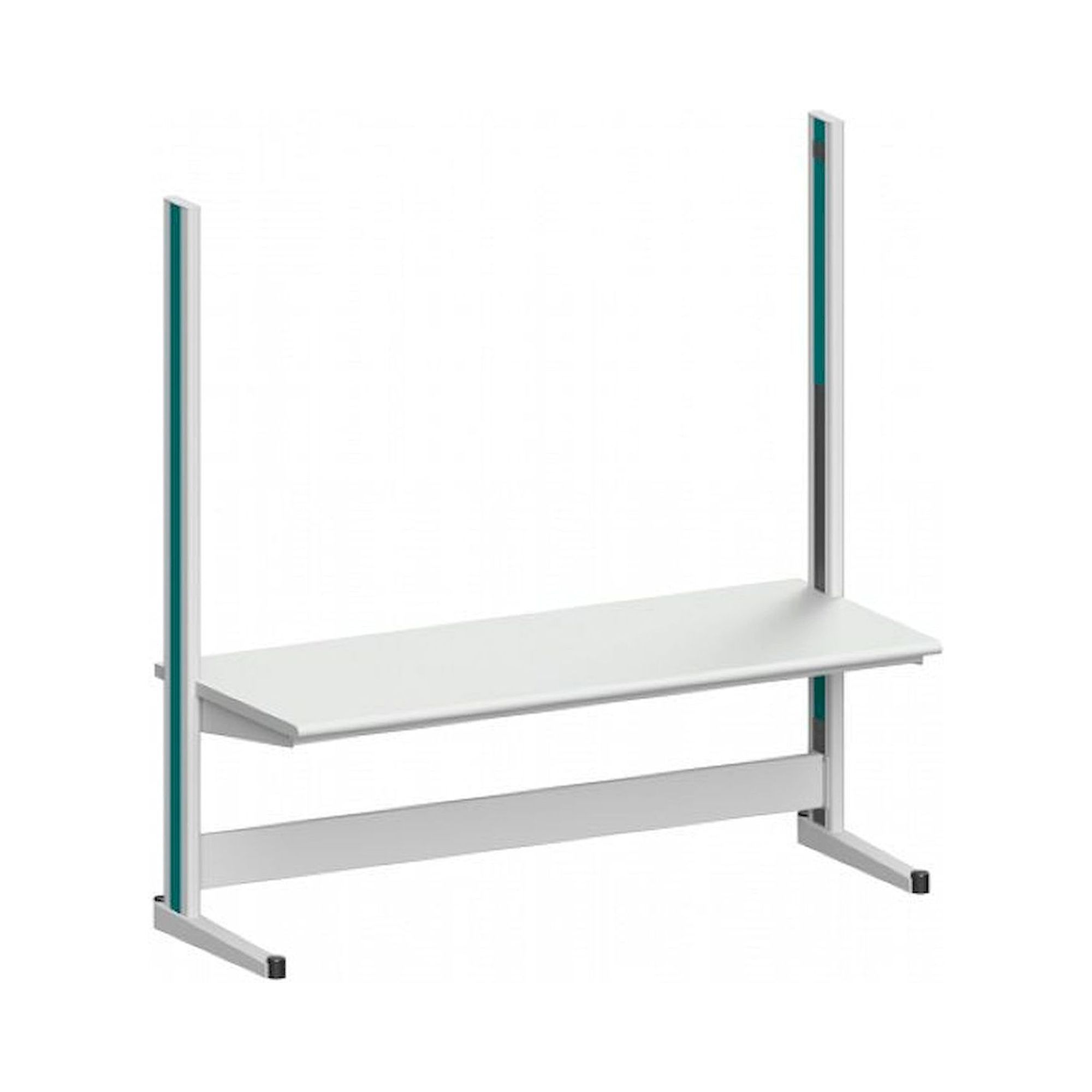

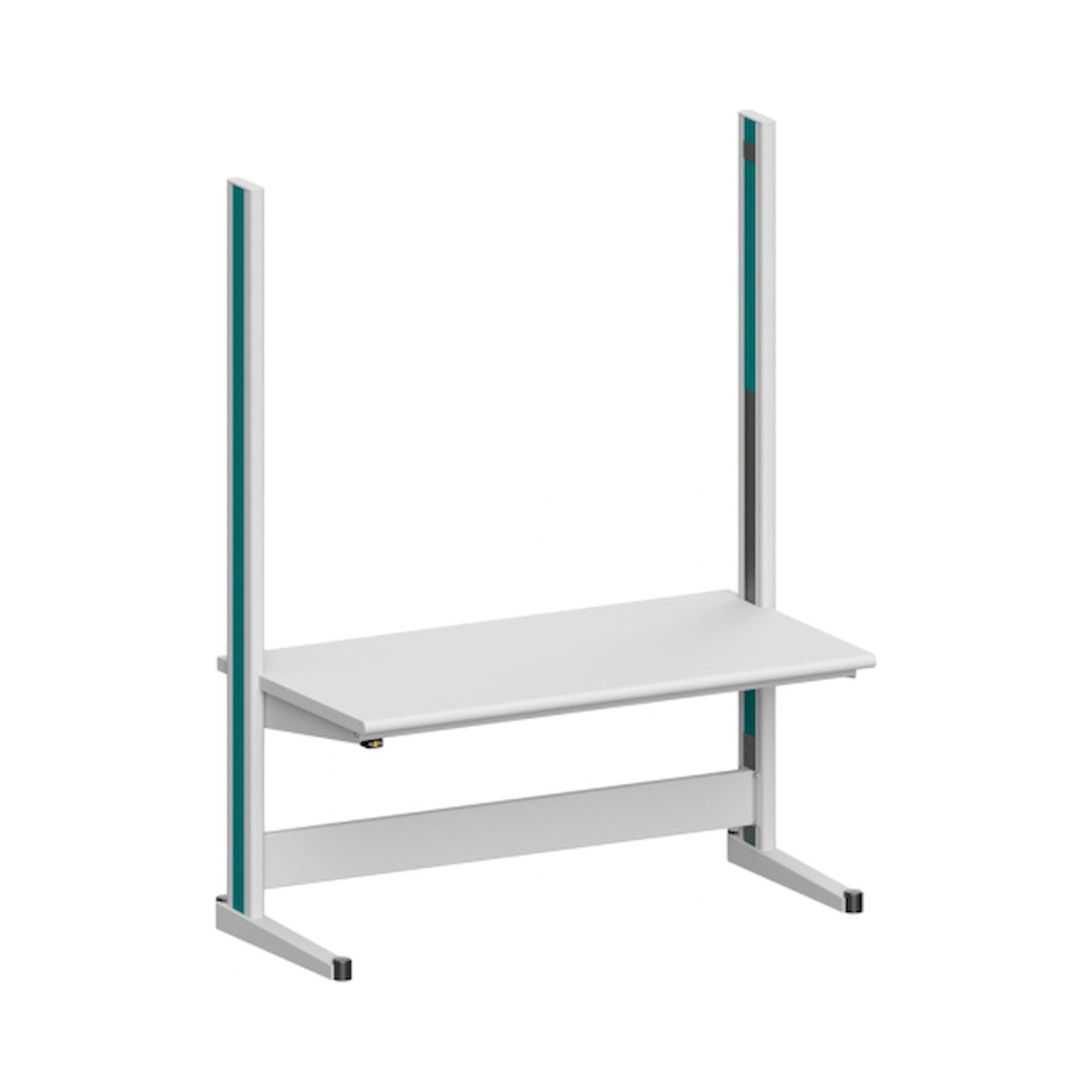

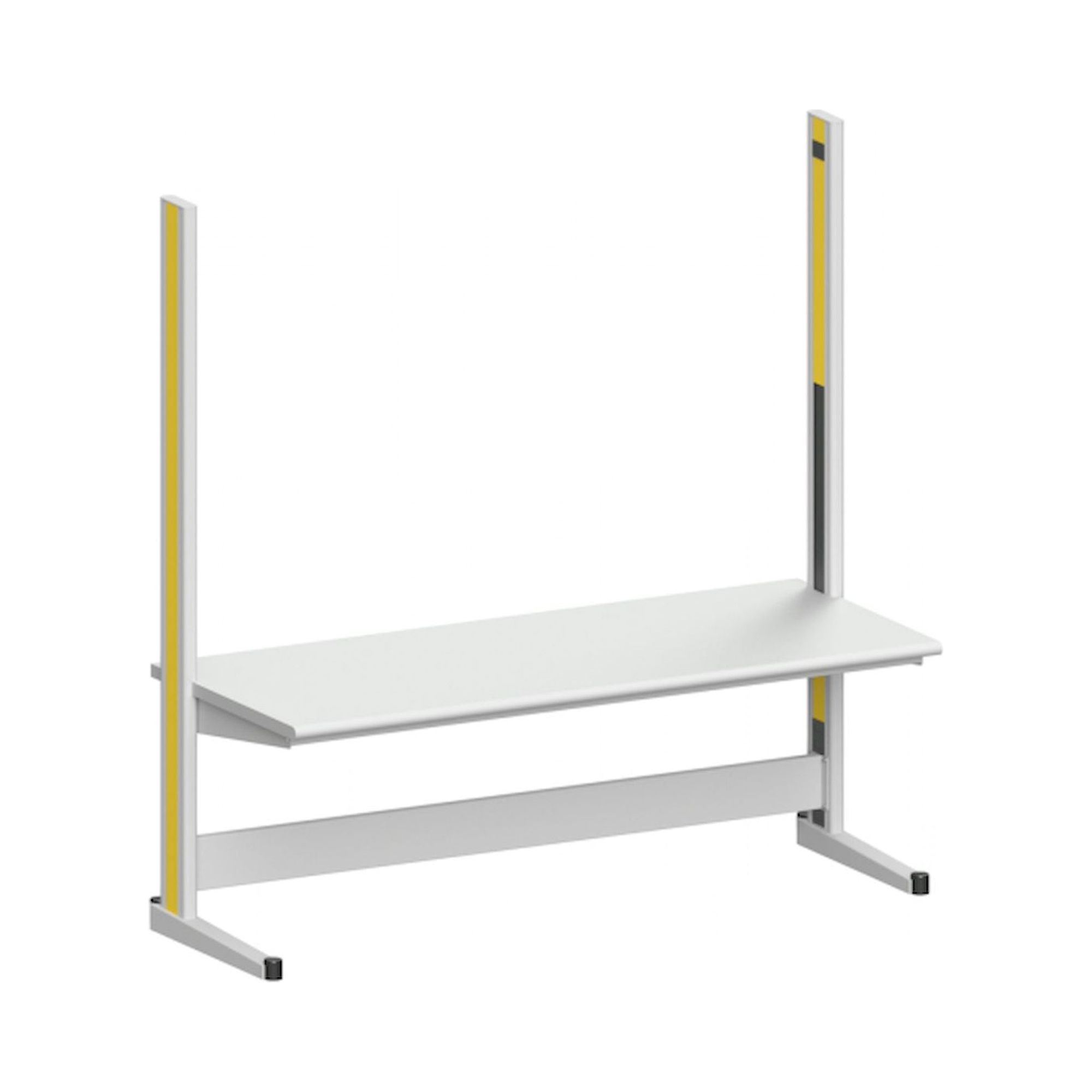

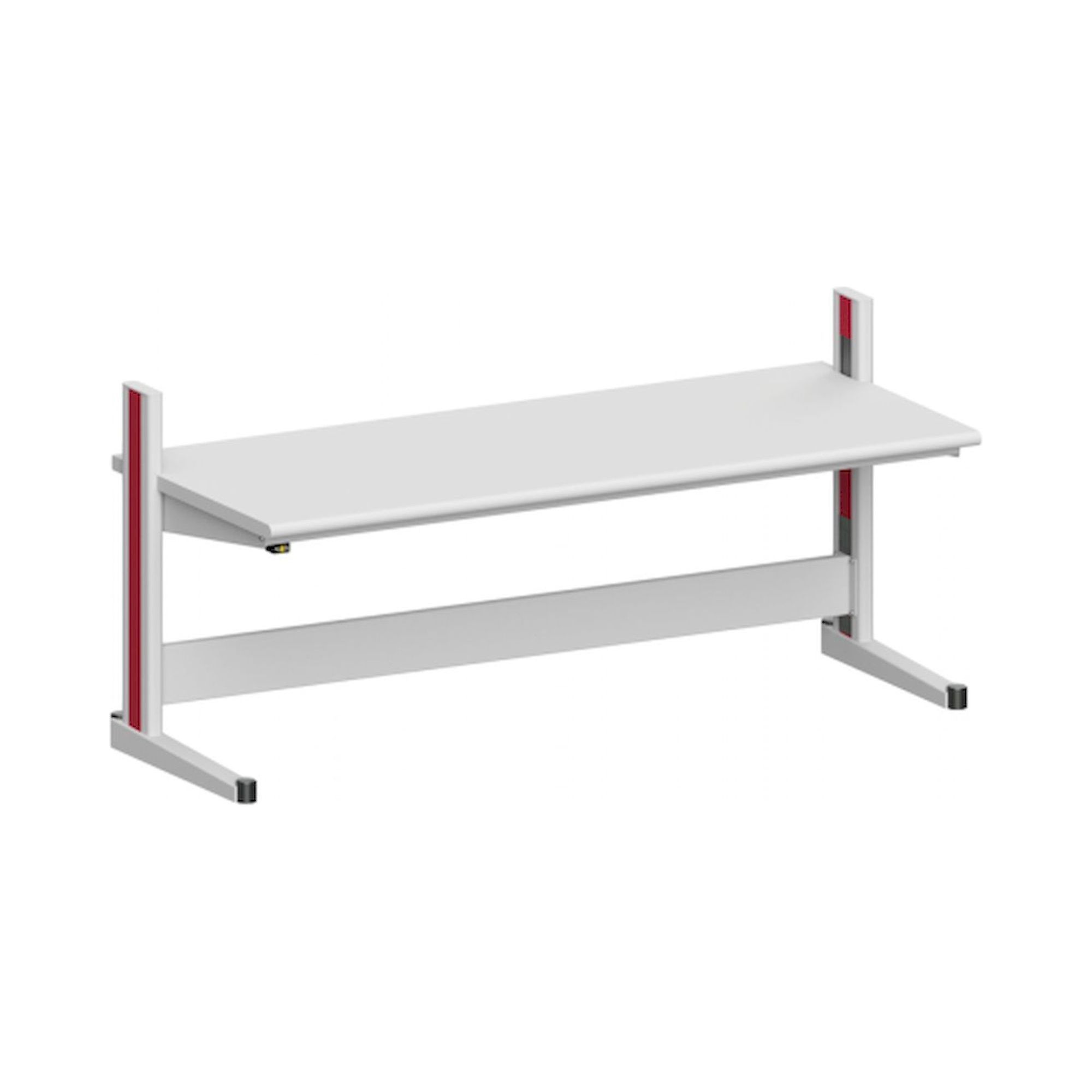

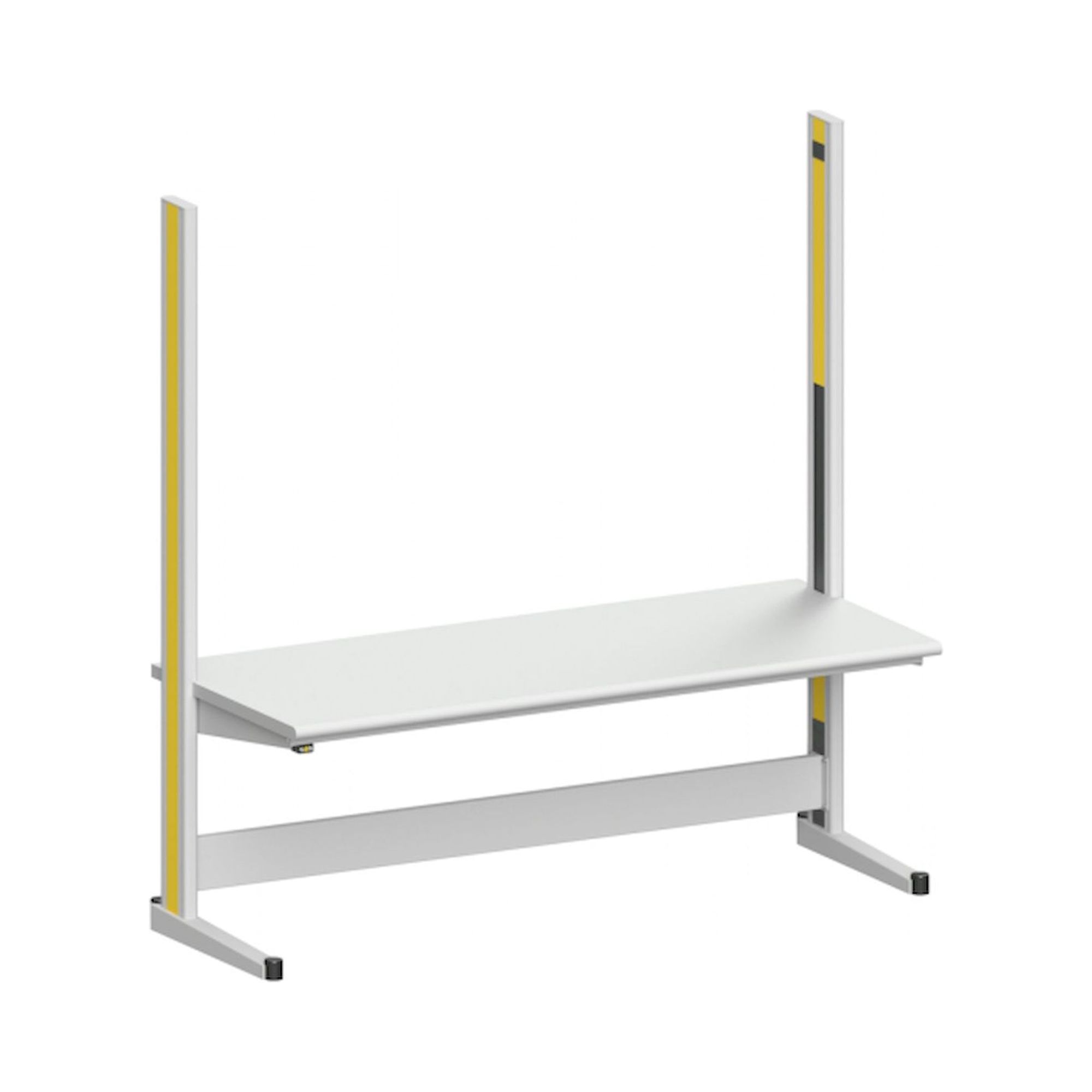

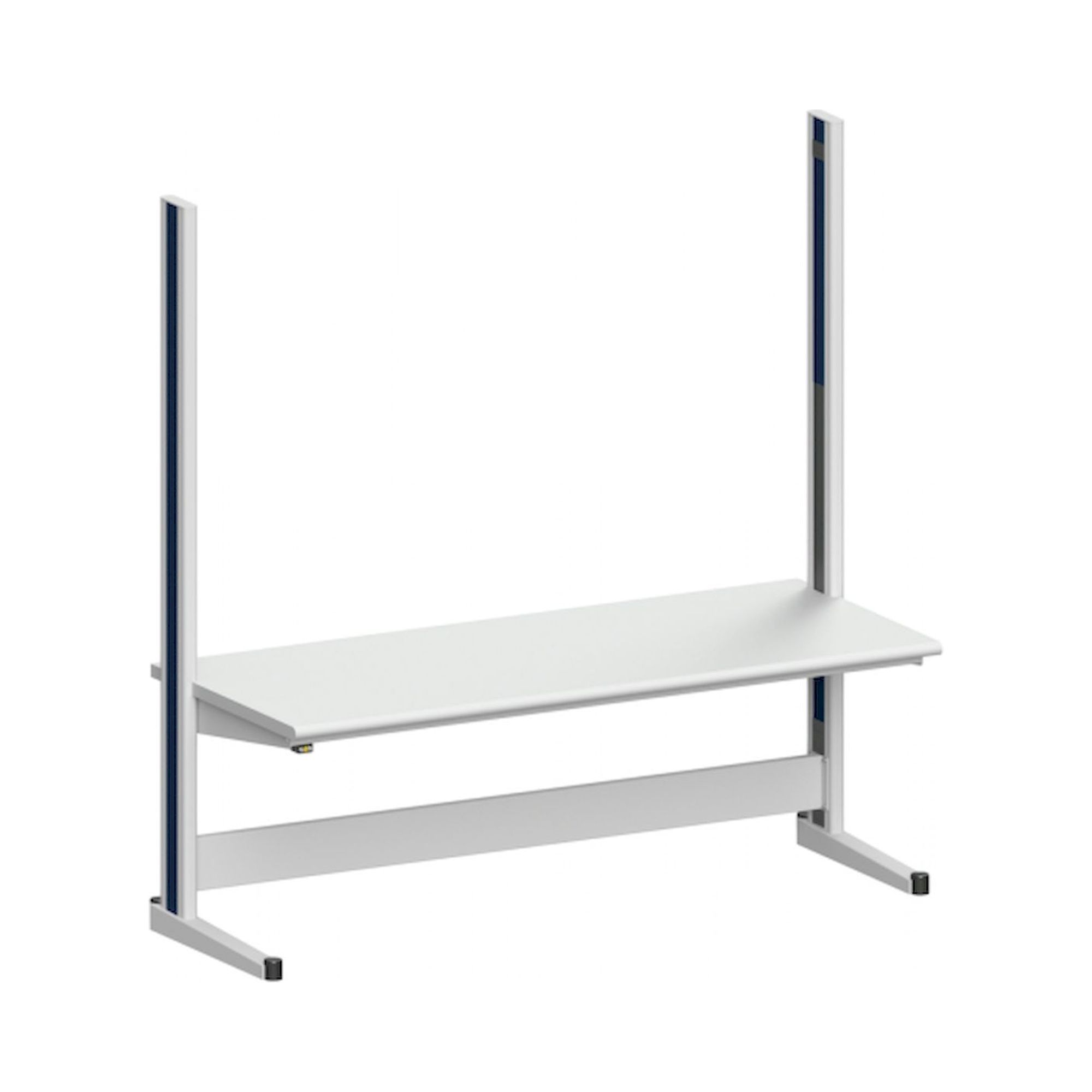

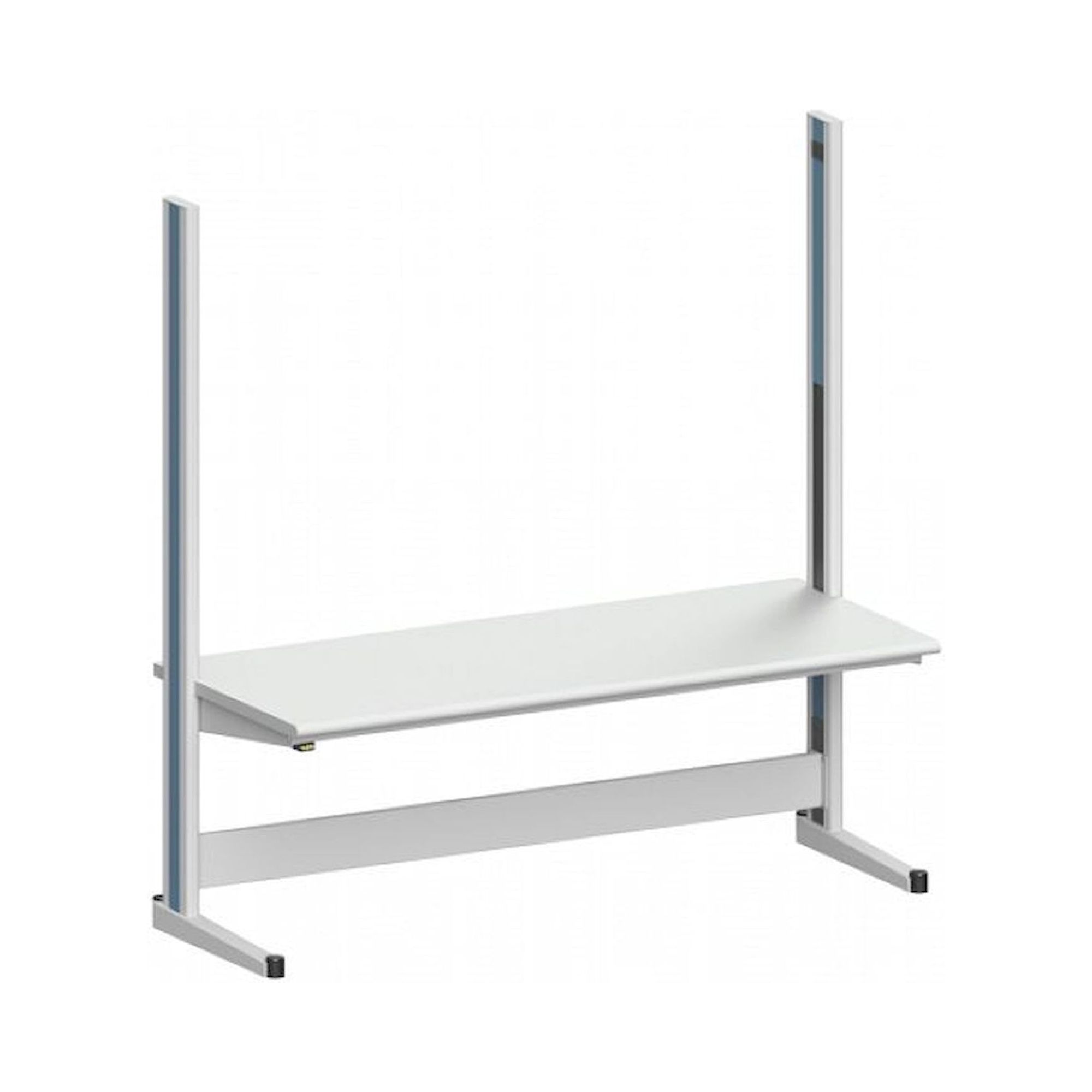

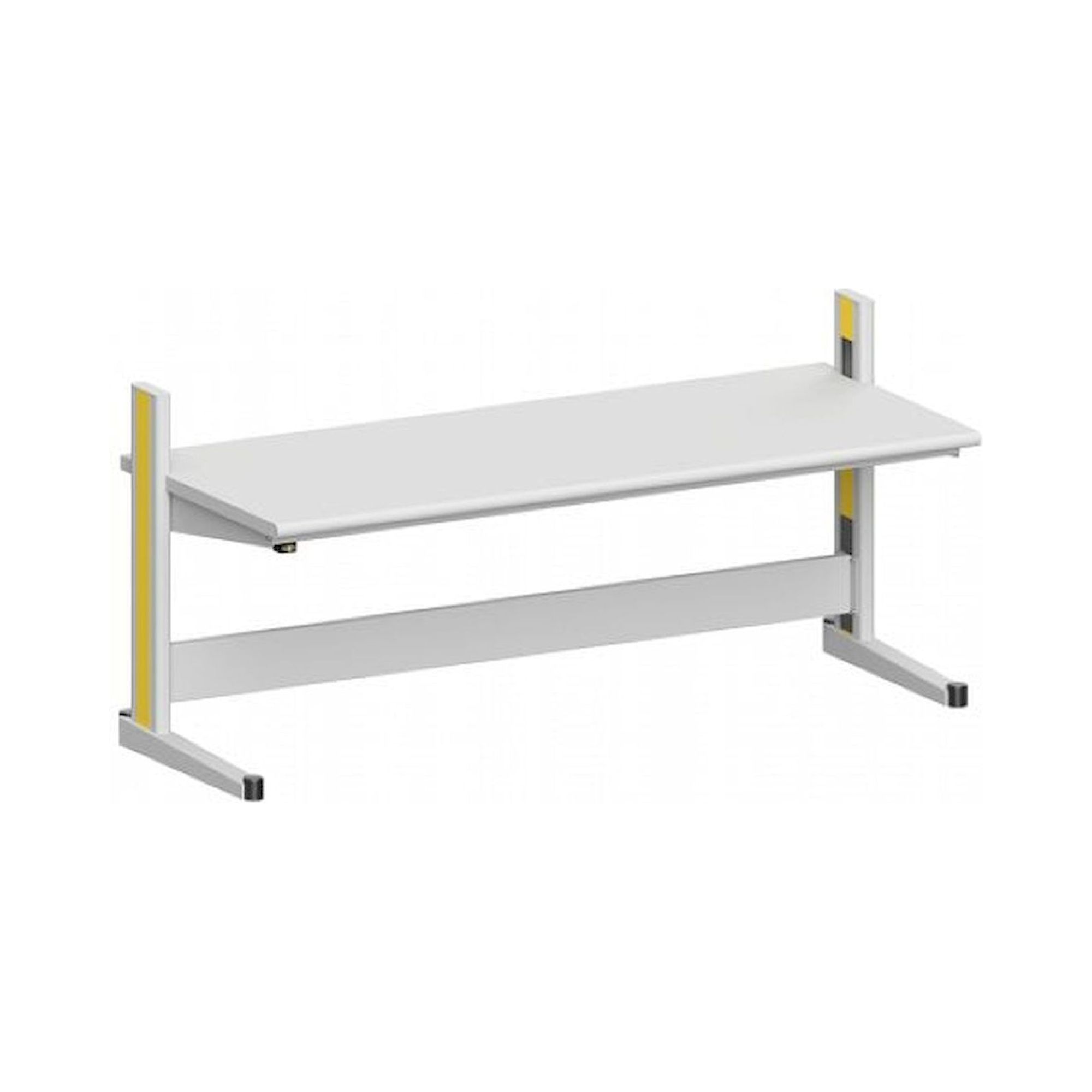

Das Karl Quadro Grundelement in der Basisausstattung liefert die Tischstruktur ohne vorinstallierte Kabelführung oder Steckdosen und bildet damit den Ausgangspunkt für eine frei konfigurierbare Arbeitsplatzlösung. Grundelemente sind in Breiten 1300, 1650 und 2135 mm bei 880 mm Tiefe erhältlich; die Säulenhöhe ist mit 1000, 1600 oder 2200 mm wählbar. ESD-Ausführungen (Typen .22-.28) tragen eine dissipative Tischfläche nach DIN EN 61340-5-1.

⚙ Breiten 1300, 1650, 2135 mm - Tiefe 880 mm, Säulenhöhen 1000 / 1600 / 2200 mm

✓ ESD-Ausführungen DIN EN 61340-5-1 - dissipative Tischfläche, Typen .22 bis .28 für EPA-Zoneneinsatz

⬡ Keine vorinstallierte Kabelführung - Basisgestell für spätere Erweiterung mit Kabelwanne, Steckdosenleisten oder Laufschienen

📦 Profilpfosten mit Anbauschiene - Laufschienen, Ablageboards (1300-2135x450x40 mm) und Ausleger nachrüstbar

✦ Reihenanbau - Standard- und ESD-Elemente kombinierbar, gleiche Fußstruktur für alle Breiten

Breite	Tiefe	Säulenhöhe	Ausführung
1300 mm	880 mm	1000 / 1600 / 2200 mm	Standard (.18) und ESD (.22-.28)
1650 mm	880 mm	1600 mm	Standard (.18) und ESD (.22-.28)
2135 mm	880 mm	1000 mm	Standard (.18) und ESD (.24-.28)

Die Basisausstattung ist der wirtschaftlichste Einstieg in das Quadro-System: Kabelmanagement und Stromversorgung werden erst dann hinzugefügt, wenn die genaue Gerätekonfiguration des Arbeitsplatzes feststeht. Alle Zubehörteile aus dem Quadro-Programm (Kabelwannen, Laufschienen, Steckdosenleisten) sind ohne Umbau der Tischstruktur nachrüstbar.

Typische Einsatzbereiche: Montageplätze, an denen Werkzeuge und Arbeitsmittel manuell bereitgestellt werden und keine fest installierte Strom- oder Datenversorgung am Tisch benötigt wird, Steharbeitsplätze in der Elektronikmontage (EPA-Zone, DIN EN 61340-5-1), schrittweise aufgebaute Fertigungslinien mit variablem Endausbau sowie Bereiche, in denen vorhandene Netzteile und externe Stromschienen genutzt werden.
