Arbeitsplätze Quadro

Tischsystem inklusive Kabelwanne Quadro

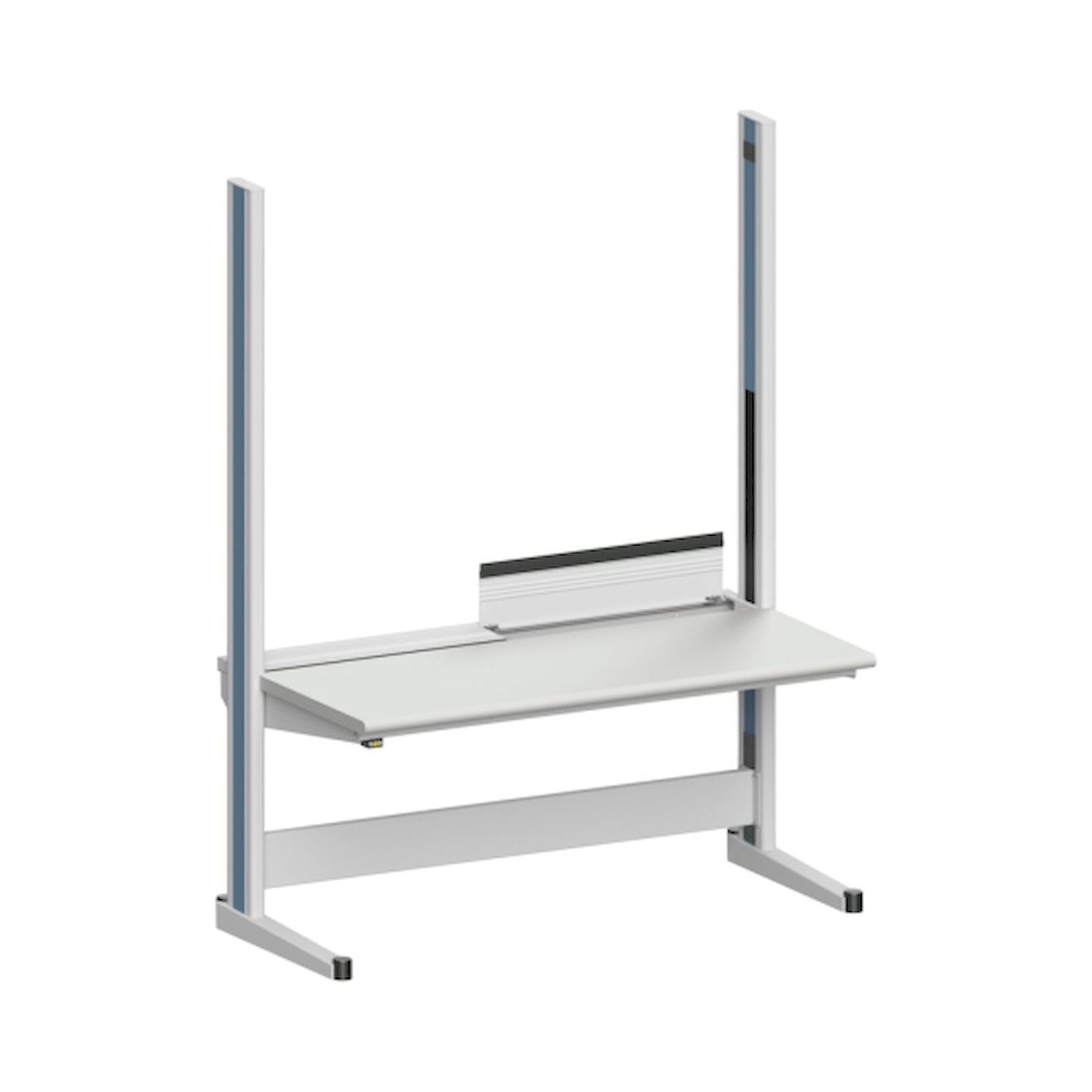

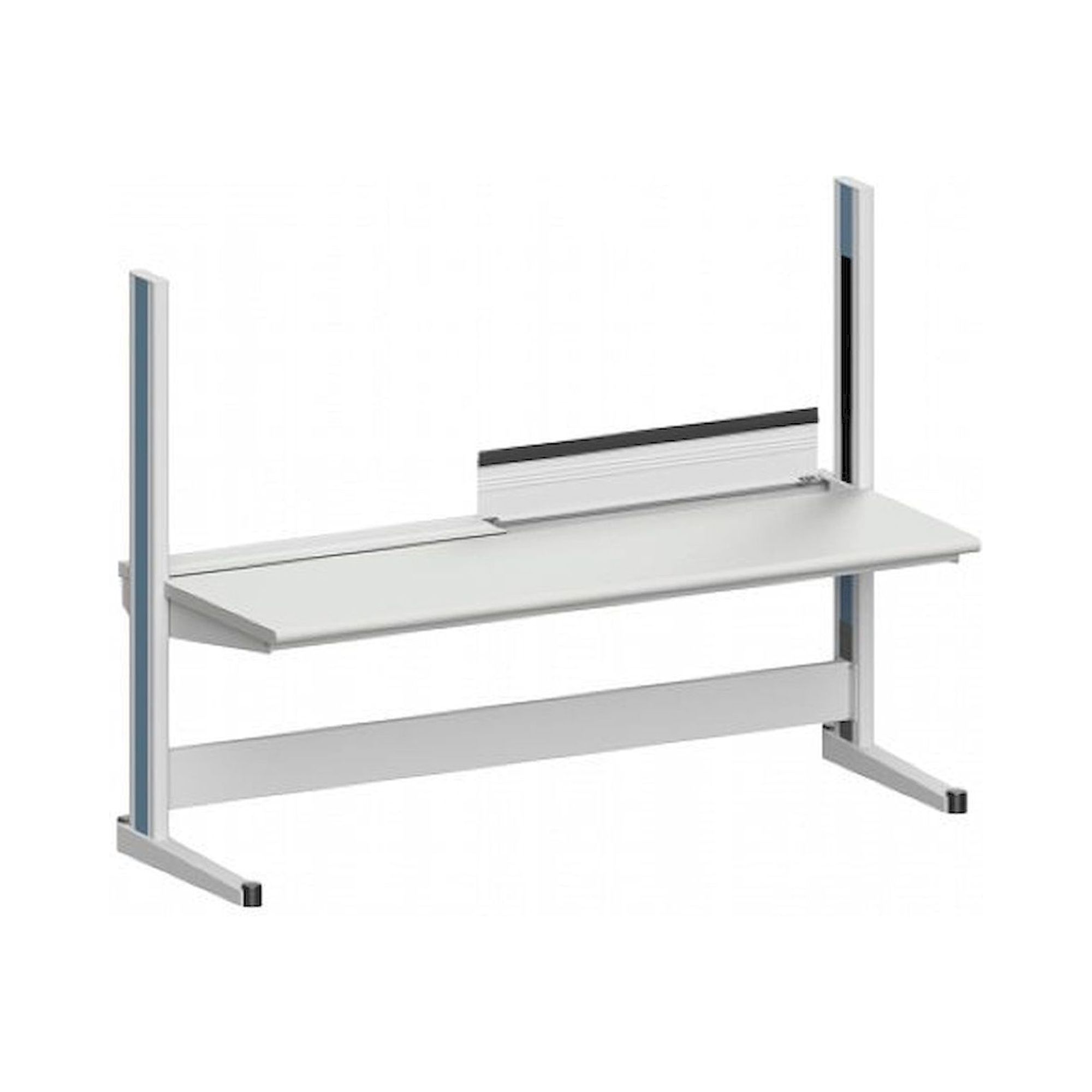

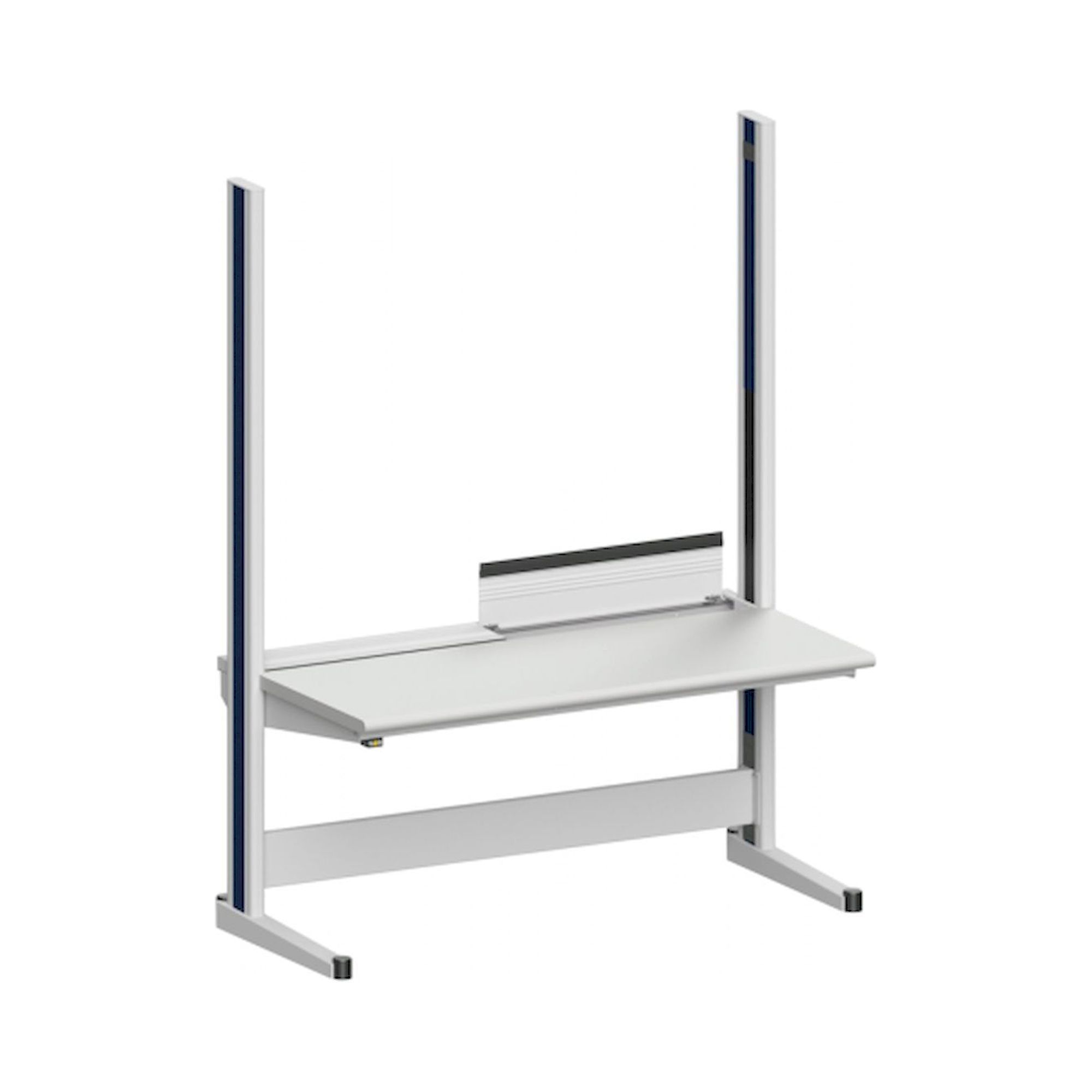

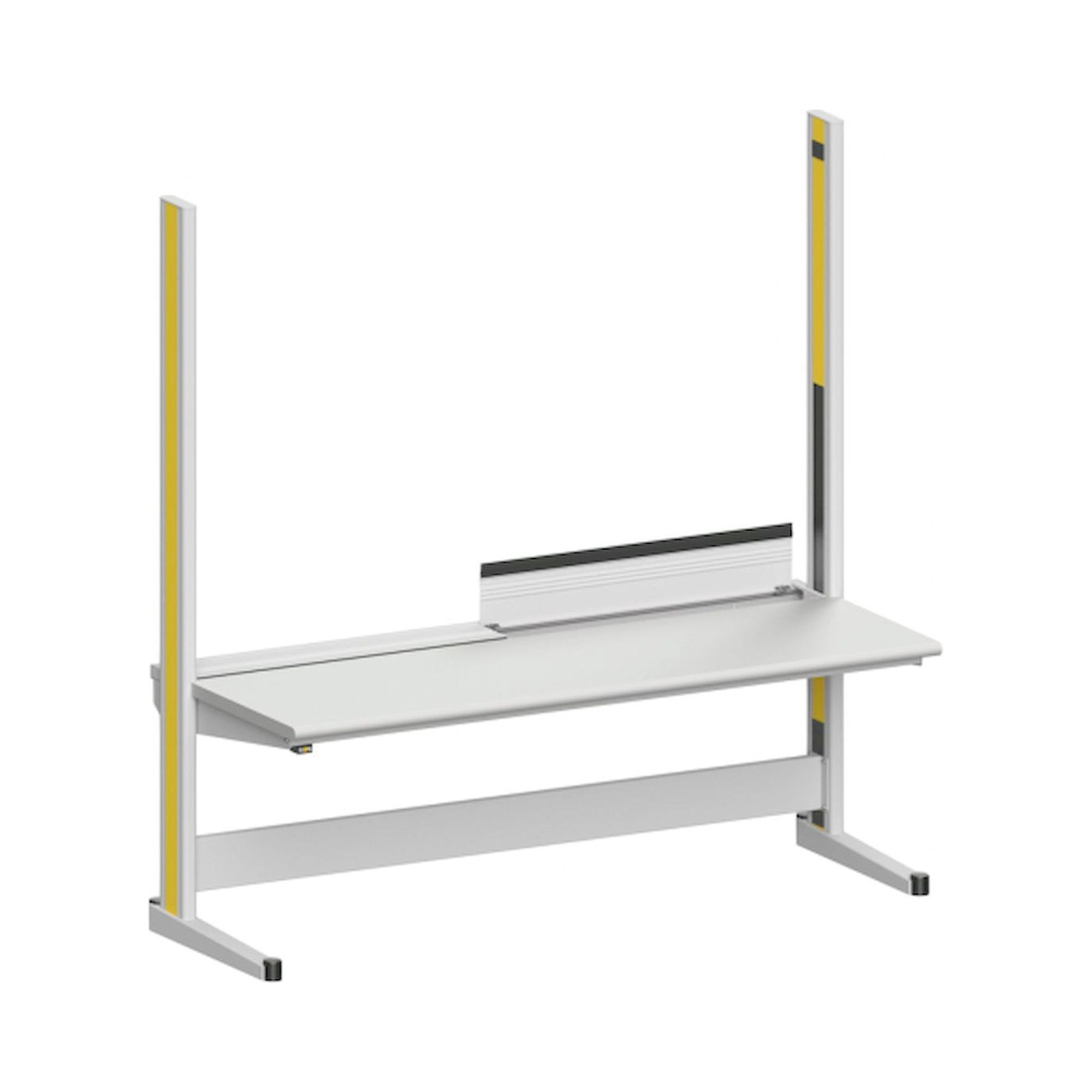

Das Karl Quadro Grundelement mit Kabelwanne und Klappe unterscheidet sich von der offenen Kabeldurchführungsvariante durch einen schwenkbaren Klappendeckel, der die Kabelwanne vollständig abdeckt und damit eine geschlossene Tischfront erzeugt. Das Prinzip der Kabelführung bleibt gleich: Kabel werden unterhalb der Arbeitsplatte in einer Stahlblechkabelwanne geführt. Grundelemente sind in Breiten 1300, 1650 und 2135 mm bei 880 mm Tiefe verfügbar; die Säulenhöhe ist mit 1000, 1600 oder 2200 mm wählbar.

90 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Tischsystem inklusive Kabelwanne Quadro richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Breiten 1300, 1650, 2135 mm - Tiefe 880 mm, Säulenhöhen 1000 / 1600 / 2200 mm

⬡ Kabelwanne mit abklappbarer Klappe - Kabelkanal unterhalb der Tischplatte vollständig abdeckbar, sauberes Erscheinungsbild

✦ Zugang per Klappe - Kabel können ohne Werkzeug eingelegt und herausgeführt werden, Klappe schließt bündig

✓ ESD-Ausführungen DIN EN 61340-5-1 - dissipative Tischfläche, Typen .22 bis .28 für EPA-Zoneneinsatz

📦 Profilpfosten mit Anbauschiene - nachrüstbar mit Laufschienen und Ablageboards 1300-2135x450x40 mm

Abmessungen und Ausführungen

Breite	Tiefe	Säulenhöhe	Ausführung
1300 mm	880 mm	1000 / 1600 / 2200 mm	Standard (.13-.18) und ESD (.22-.28)
1650 mm	880 mm	1000 mm	Standard (.14-.18) und ESD (.22-.28)
2135 mm	880 mm	1000 mm	ESD (.24-.28)

Die Klappenausführung ist gegenüber der offenen Kabeldurchführungsvariante vorzuziehen, wenn ein gleichmäßiges Erscheinungsbild im Arbeitsbereich wichtig ist, etwa in Labors, Reinräumen oder repräsentativen Fertigungsbereichen. Die Zugänglichkeit beim Tausch von Kabeln bleibt durch das einfache Öffnen der Klappe erhalten.

Typische Einsatzbereiche

Typische Einsatzbereiche: Labors und Prüfräume mit Anforderungen an ein ordentliches Erscheinungsbild, Medizintechnik- und Reinraumarbeitsplätze, bei denen offene Kabelwannen hygienisch unerwünscht sind, Reihenarbeitsplätze in der Elektronikmontage (DIN EN 61340-5-1) sowie Schulungs- und Demonstrationsarbeitsplätze, bei denen ein professionelles Erscheinungsbild gefordert ist.

FAQ

Häufige Fragen zu Tischsystem inklusive Kabelwanne Quadro

Was ist ein Karl Quadro Tischsystem mit Kabelwanne und für welche Industriebereiche wird es eingesetzt?

Das Karl Quadro Tischsystem mit Kabelwanne ist ein ergonomisches ESD-Arbeitsplatzsystem für die Elektronikfertigung, Montage und Qualitätskontrolle in industriellen Fertigungsumgebungen. Die integrierten Kabelwannen mit Klappen ermöglichen systematisches Kabelmanagement bei gleichzeitiger elektrostatischer Ableitung nach DIN EN 61340-5-1. Typische Anwendungsbereiche umfassen Elektronikproduktion, Prüflabore, Reparaturwerkstätten und Clean-Room-Anwendungen, wo ordnungsgemäße ESD-Schutzmaßnahmen und strukturierte Verkabelung kritisch sind.

Welche technischen Auswahlkriterien sind bei Karl Quadro Tischsystemen mit Kabelwanne zu beachten?

Bei der Auswahl von Karl Quadro Tischsystemen sind die Standardabmessungen von 2135x880 mm Grundfläche mit Arbeitshöhen von 1600 mm oder 2200 mm entscheidend. Die ESD-Varianten (Artikelnummern beginnend mit 10.355 und 10.350) bieten kontrollierte Oberflächenwiderstände zwischen 10⁶ und 10⁹ Ohm für elektrostatikempfindliche Bauteile. Standard-Arbeitstische ohne ESD-Eigenschaften sind für allgemeine Montage- und Büroarbeiten verfügbar. Die integrierte Kabelwanne mit Klappe ermöglicht Kabelquerschnitte bis zu mehreren Quadratmillimetern und bietet Zugänglichkeit für Wartungsarbeiten.

Welche Normen und Zertifizierungen gelten für Karl Quadro ESD-Arbeitstische mit Kabelmanagement?

Karl Quadro ESD-Arbeitstische entsprechen der DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen in der Elektronikfertigung sowie der DIN EN ISO 14122 für Arbeitsplatzgestaltung. Die ergonomische Auslegung folgt DIN EN ISO 14738 bezüglich anthropometrischer Anforderungen für Maschinenarbeitsplätze. Elektrische Installationen in den Kabelwannen müssen der VDE 0100 und DIN VDE 0113 entsprechen. Bei Verwendung in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Richtlinien 2014/34/EU zu beachten, wobei die ESD-Ableitfähigkeit den Anforderungen der IEC 60079-32-1 genügen muss.

Was unterscheidet die verschiedenen Karl Quadro Grundelemente mit Kabelwanne voneinander?

Die Hauptunterschiede der Karl Quadro Grundelemente liegen in der Arbeitshöhe von 1600 mm (Serie 10.350) gegenüber 2200 mm (Serie 10.355) bei identischer Grundfläche von 2135x880 mm. ESD-Varianten bieten elektrostatische Ableitung nach DIN EN 61340-5-1, während Standard-Arbeitstische ohne ESD-Eigenschaften für normale Anwendungen ausgelegt sind. Alle Varianten verfügen über die gleiche Kabelwanne mit Klappe für systematisches Kabelmanagement. Die verschiedenen Artikelnummern innerhalb einer Serie unterscheiden sich durch Oberflächenausführung, Farbgebung oder zusätzliche Ausstattungsoptionen wie Steckdosenleisten oder Beleuchtungsaufnahmen.

Welche Installationsanforderungen gelten für Karl Quadro Tischsysteme mit integrierter Kabelwanne?

Die Installation von Karl Quadro Tischsystemen erfordert eine ebene Aufstellfläche mit Bodentoleranzen nach DIN 18202 Klasse 3 für optimale Stabilität der 2135x880 mm Grundfläche. Die ESD-Erdung erfolgt über einen Potentialausgleichsleiter mit 4 mm² Querschnitt gemäß DIN EN 61340-5-1 an den designierten Erdungsanschluss. Elektrische Verbindungen in der Kabelwanne müssen durch qualifiziertes Personal nach VDE 0100 ausgeführt werden, wobei Schutzleiter, Neutralleiter und Außenleiter getrennt geführt werden. Die Kabelwannenklappe ermöglicht werkzeuglosen Zugang für Installationen und Wartungsarbeiten ohne Demontage des Arbeitstisches.

Welche Sicherheitseigenschaften und Betriebsbedingungen bieten Karl Quadro ESD-Arbeitstische?

Karl Quadro ESD-Arbeitstische bieten kontrollierte Oberflächenwiderstände zwischen 10⁶ und 10⁹ Ohm für sicheren Ladungsabbau empfindlicher elektronischer Bauteile nach DIN EN 61340-5-1. Die Arbeitsflächen sind für Betriebstemperaturen von -10°C bis +60°C bei relativer Luftfeuchtigkeit zwischen 30% und 80% ausgelegt. Mechanische Belastungen bis 150 kg gleichmäßig verteilte Last sind zulässig, während punktuelle Lasten 50 kg nicht überschreiten dürfen. Die integrierte Kabelwanne bietet IP20 Schutzgrad gegen Berührung und Fremdkörper größer 12 mm, wobei die Klappe zusätzlichen Schutz vor Verschmutzung und versehentlicher Berührung spannungsführender Teile gewährleistet.

Wie oft müssen Karl Quadro ESD-Arbeitstische mit Kabelwanne gewartet werden?

Karl Quadro ESD-Arbeitstische erfordern monatliche Widerstandsmessungen der ESD-Oberflächen mit einem Oberflächenwiderstandsmessgerät nach DIN EN 61340-5-1 zur Überprüfung der 10⁶ bis 10⁹ Ohm Spezifikation. Die Kabelwanne sollte vierteljährlich auf ordnungsgemäße Kabelverlegung, Beschädigungen und Verschmutzung kontrolliert werden, wobei die Klappe auf einwandfreie Funktion zu prüfen ist. Jährliche Inspektion der mechanischen Verbindungen und Erdungsanschlüsse durch Elektrofachkraft ist vorgeschrieben. Bei sachgemäßer Nutzung und Wartung erreichen Karl Quadro Systeme eine Lebensdauer von über 15 Jahren in industriellen Fertigungsumgebungen mit durchgehender ESD-Schutzfunktion.

Welche Karl Quadro Tischsystem-Varianten mit Kabelwanne sind verfügbar?

Karl Quadro bietet ESD-Arbeitstische in zwei Standardhöhen von 1600 mm (Serie 10.350) und 2200 mm (Serie 10.355) mit einheitlicher Grundfläche von 2135x880 mm und integrierter Kabelwanne mit Klappe. Die ESD-Varianten gewährleisten elektrostatische Ableitung nach DIN EN 61340-5-1 für elektronische Fertigungsarbeitsplätze, während Standard-Arbeitstische ohne ESD-Eigenschaften für allgemeine Anwendungen verfügbar sind. Jede Höhenvariante umfasst verschiedene Oberflächenausführungen und Ausstattungsoptionen, wobei alle Modelle das gleiche modulare Kabelmanagement-System mit werkzeuglos zu öffnender Klappe für einfache Installation und Wartung elektrischer Verbindungen bieten.
