Arbeitsplätze Quadro

Tischsystem mit Steckdosenleisten Quadro

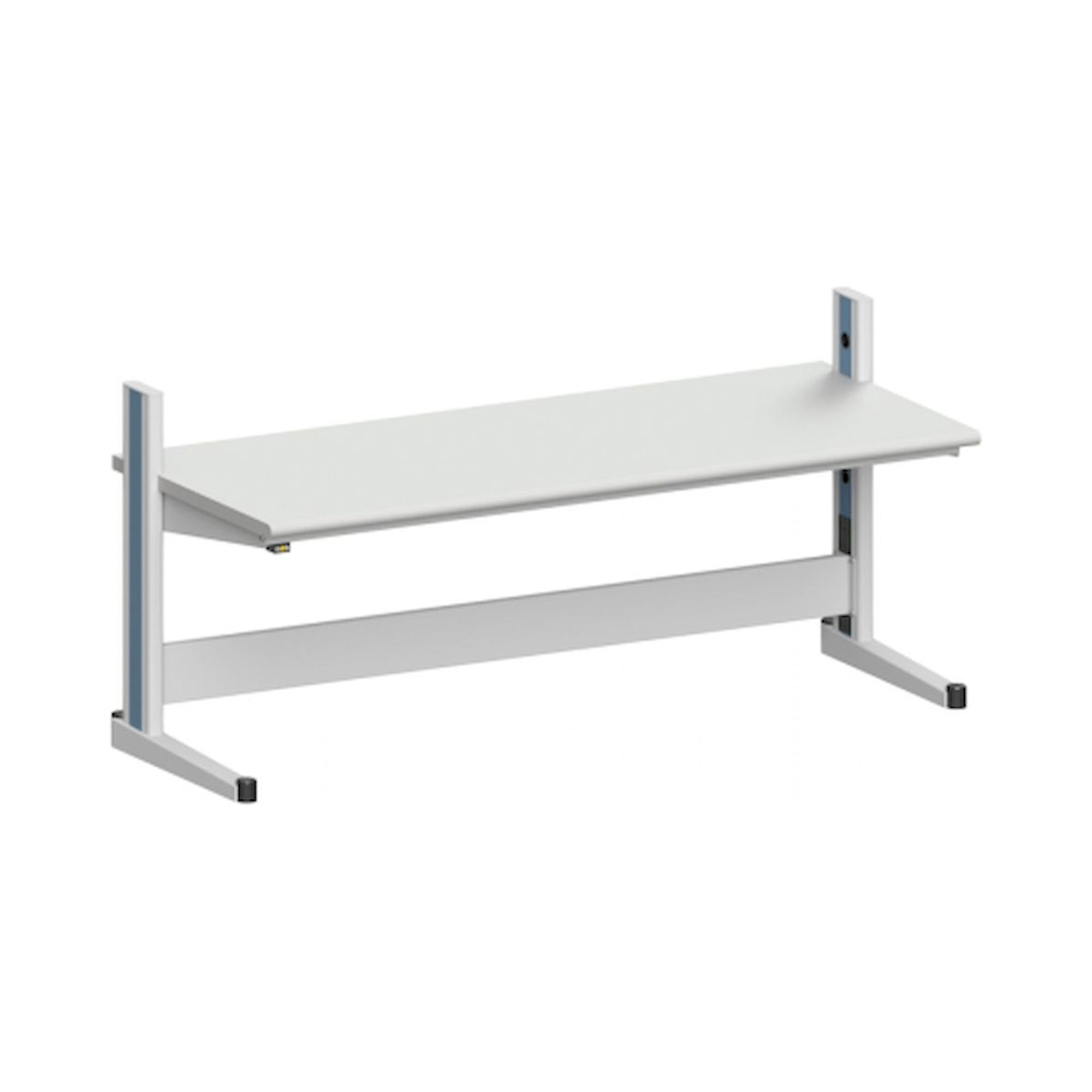

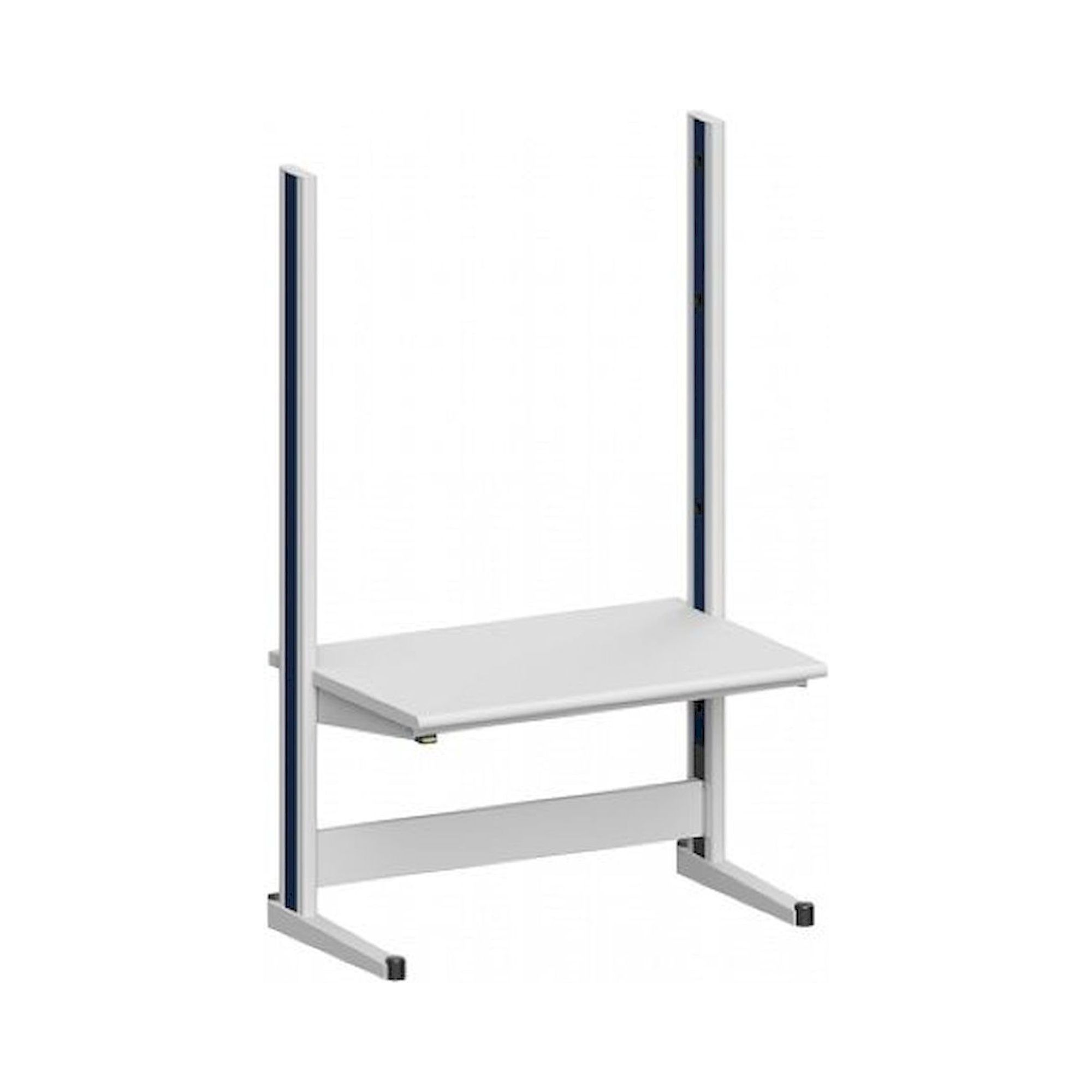

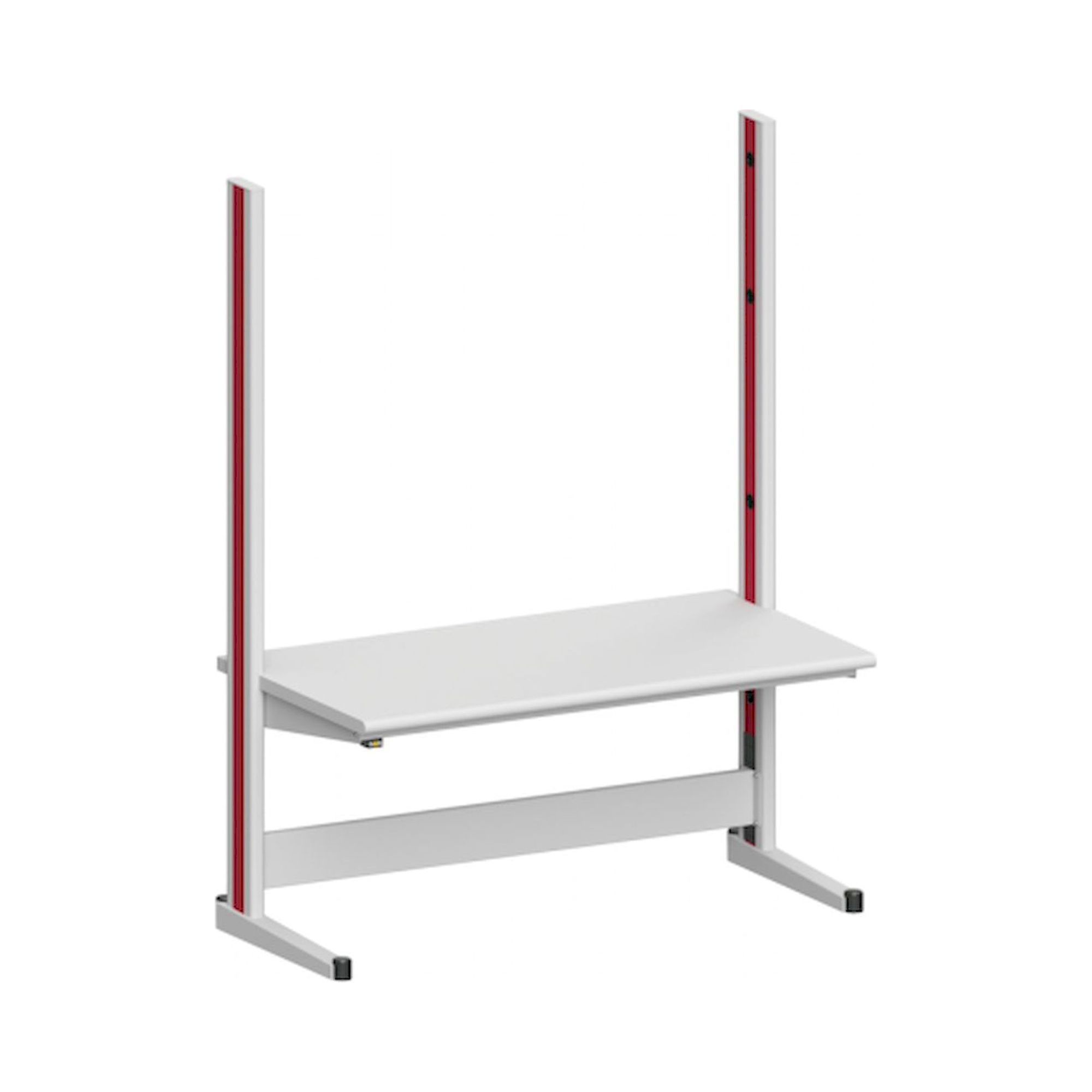

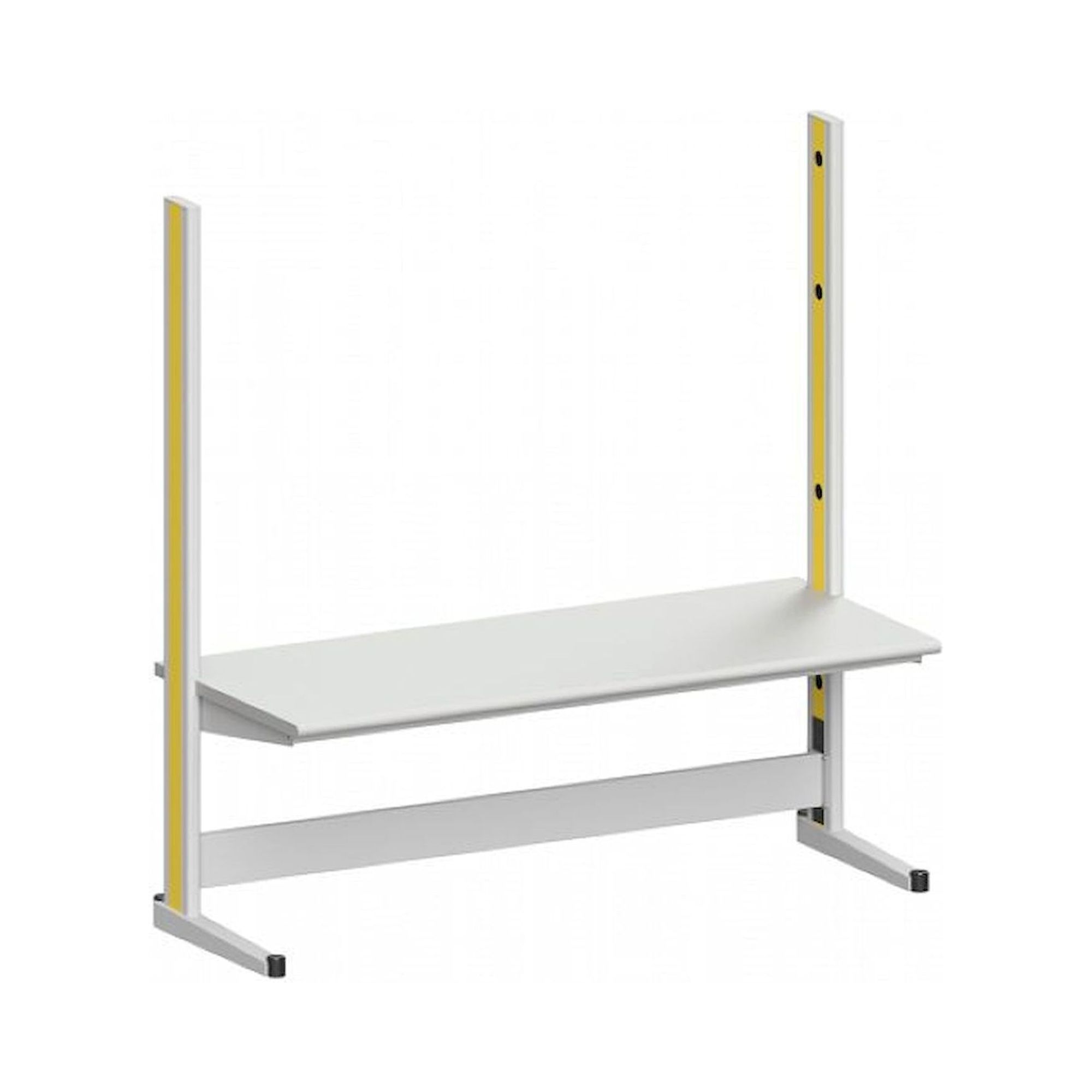

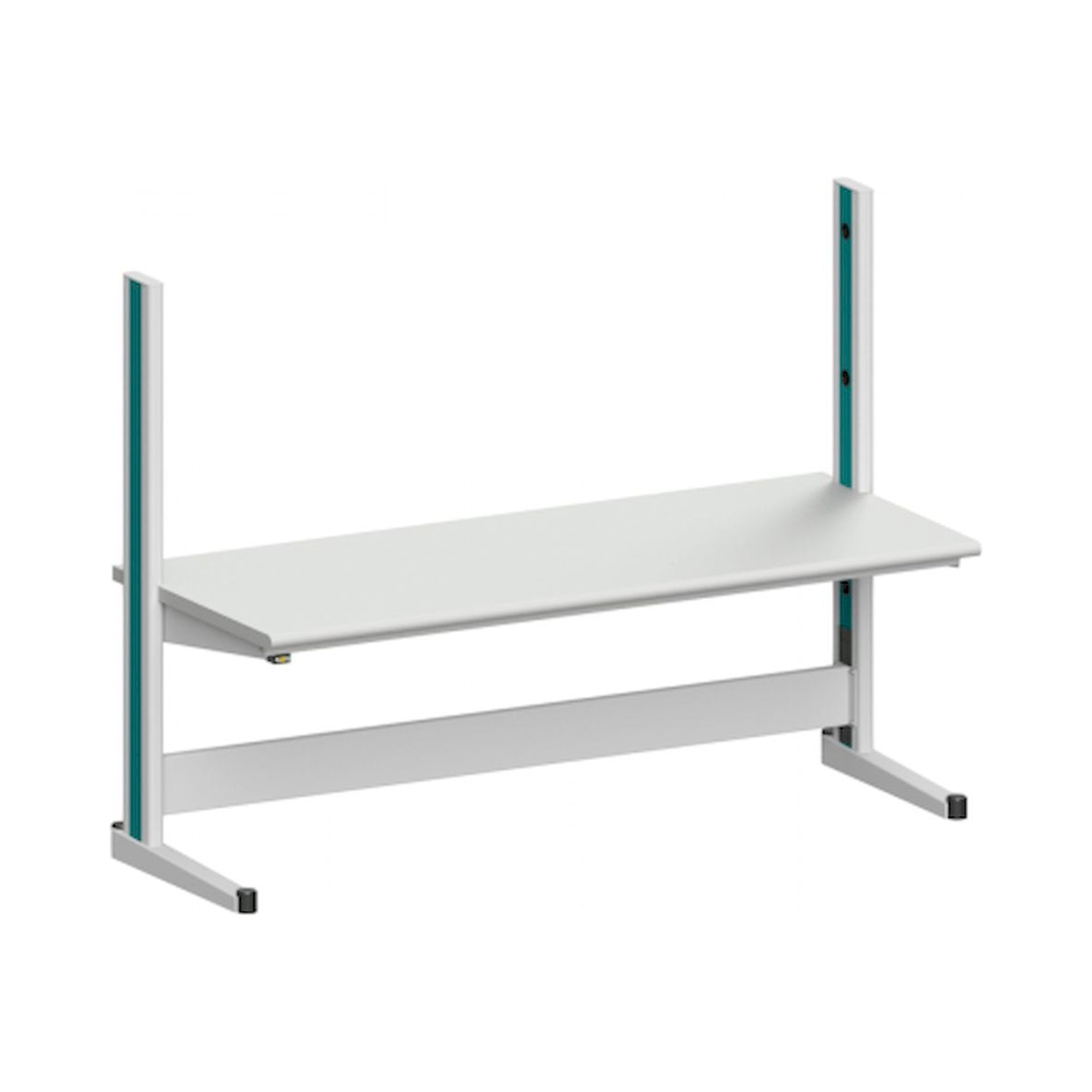

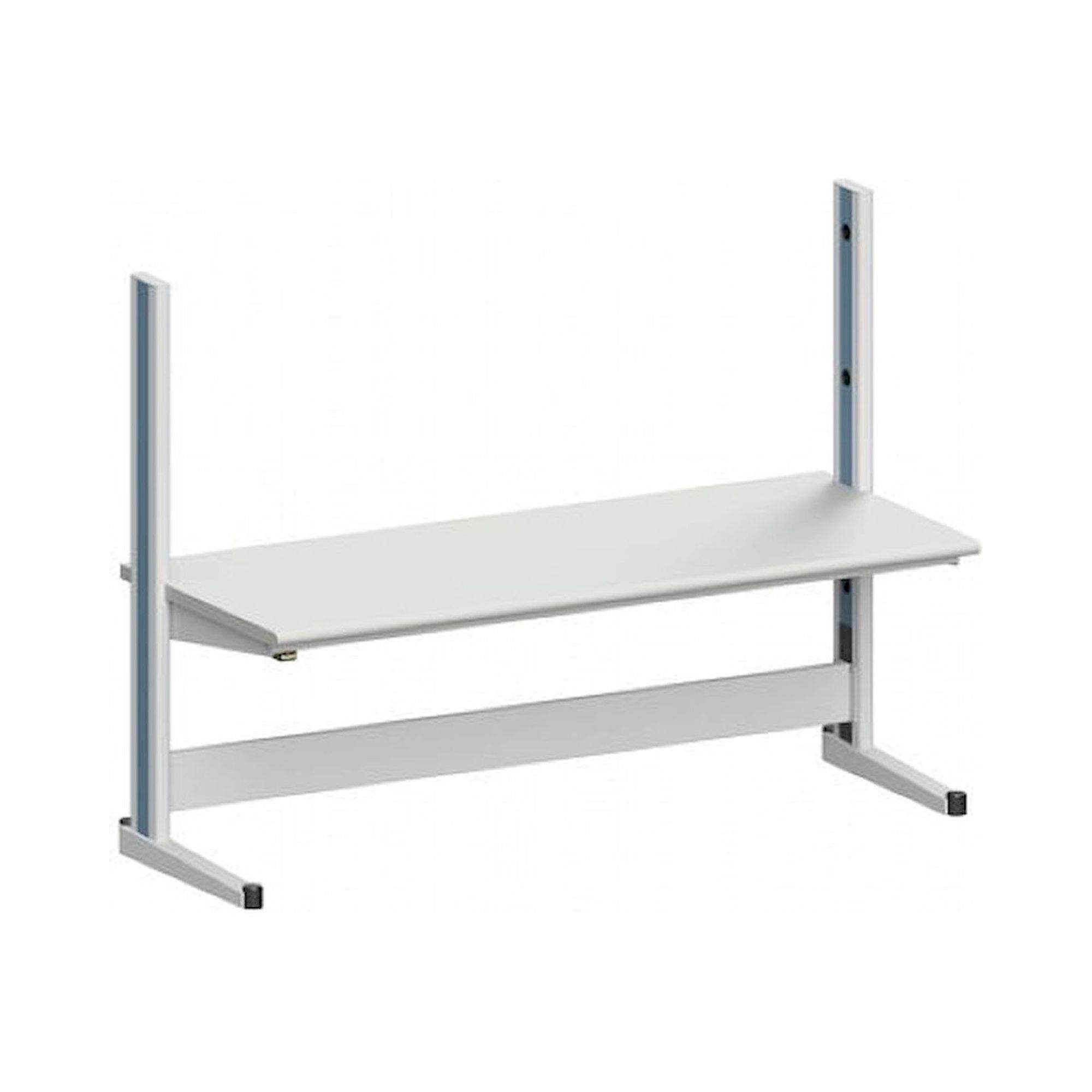

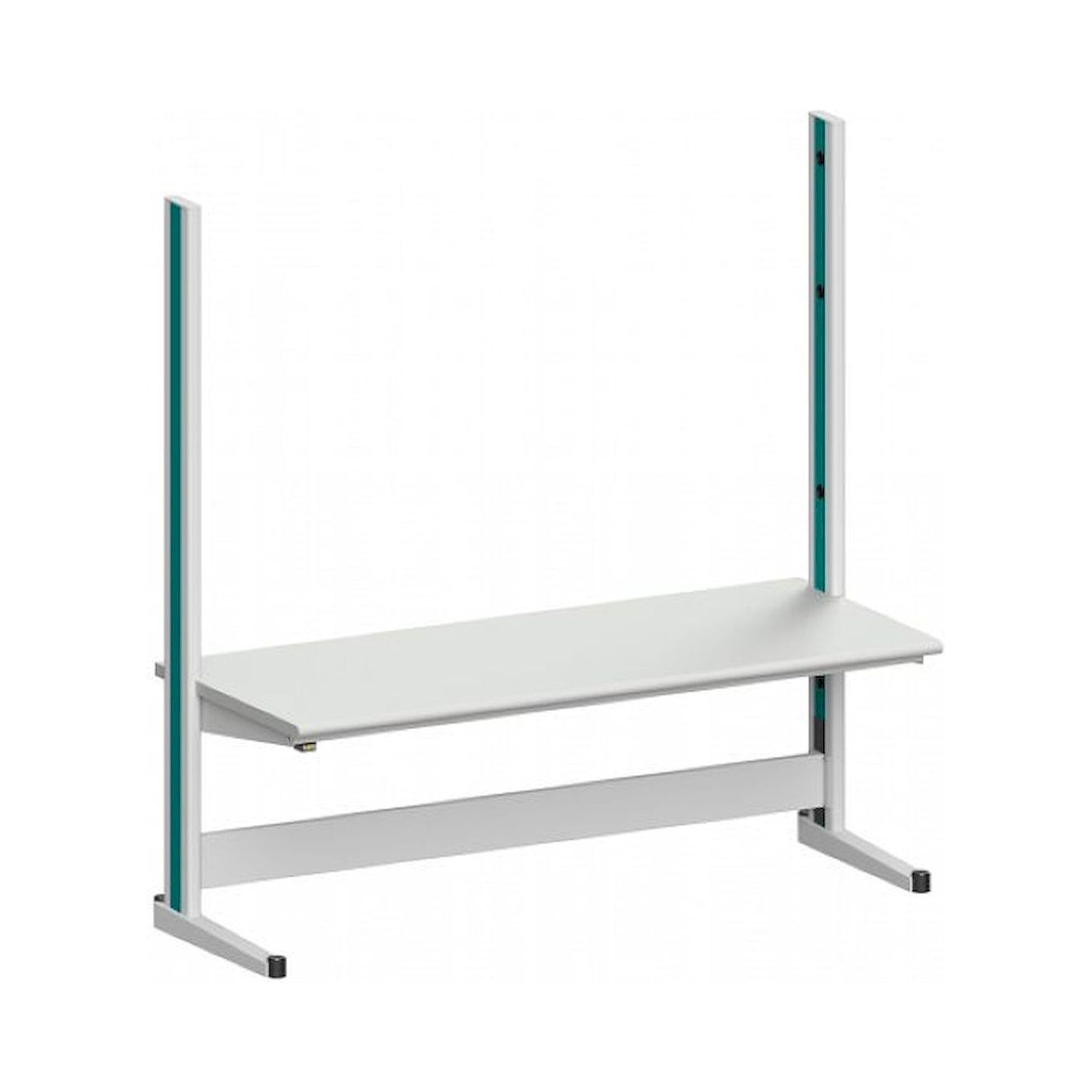

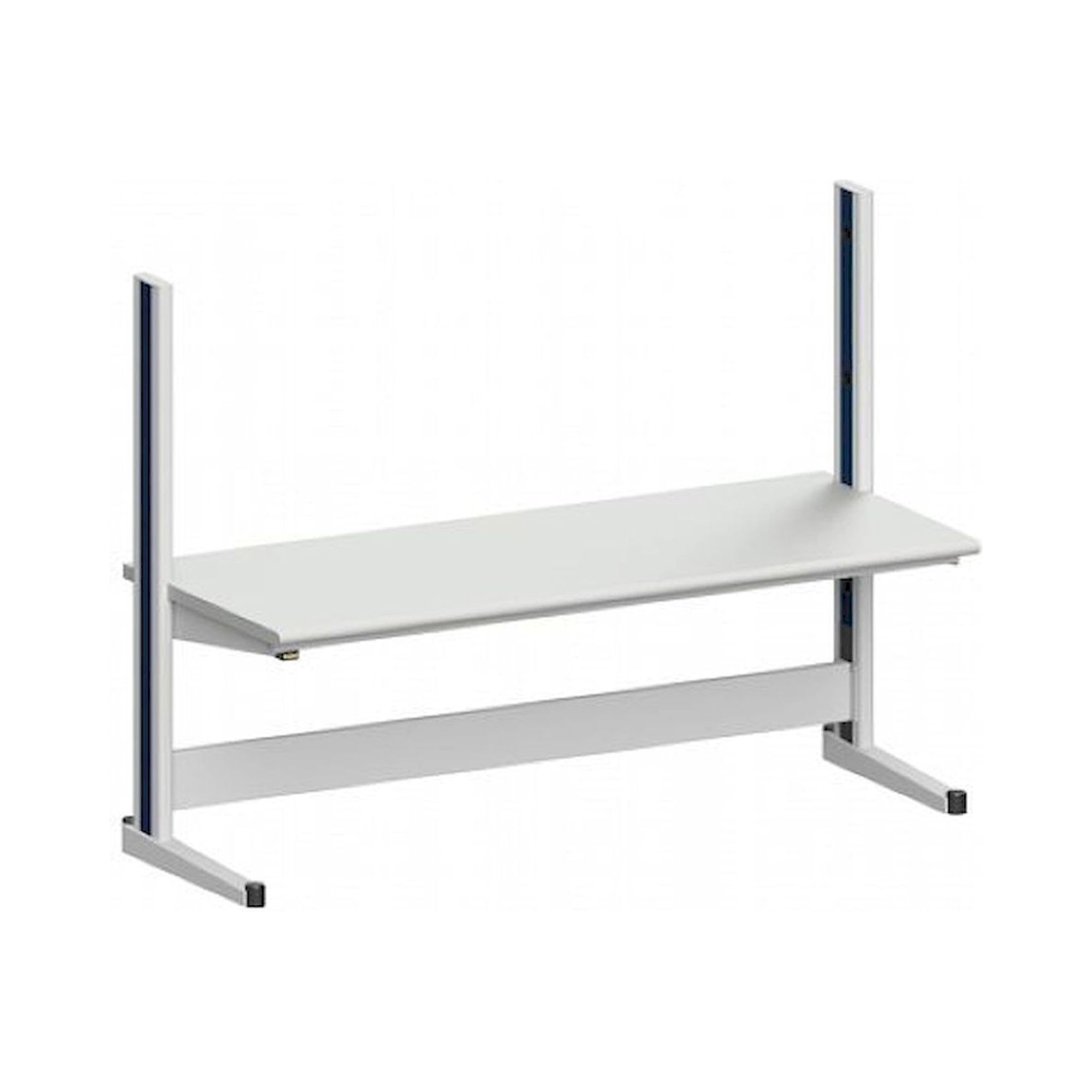

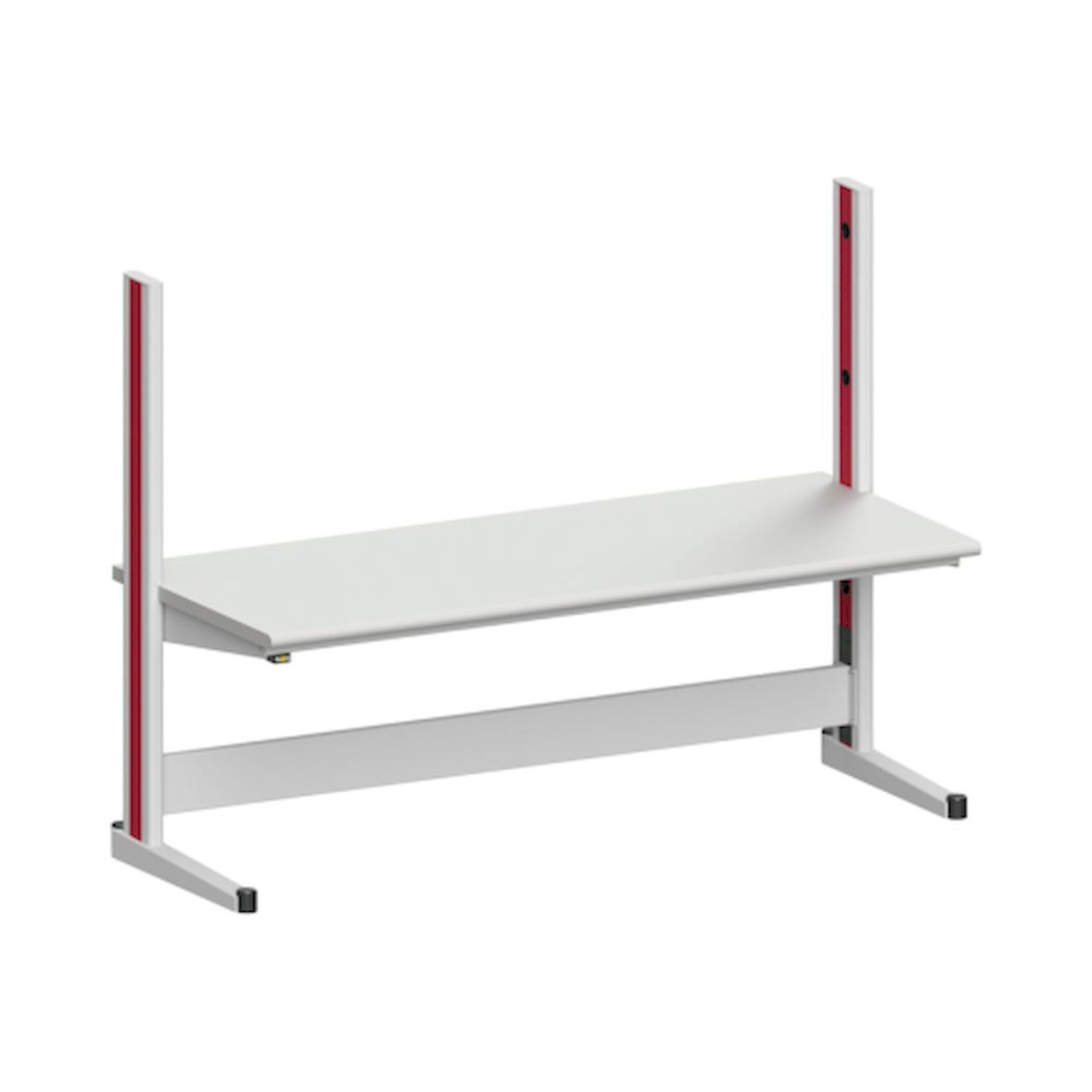

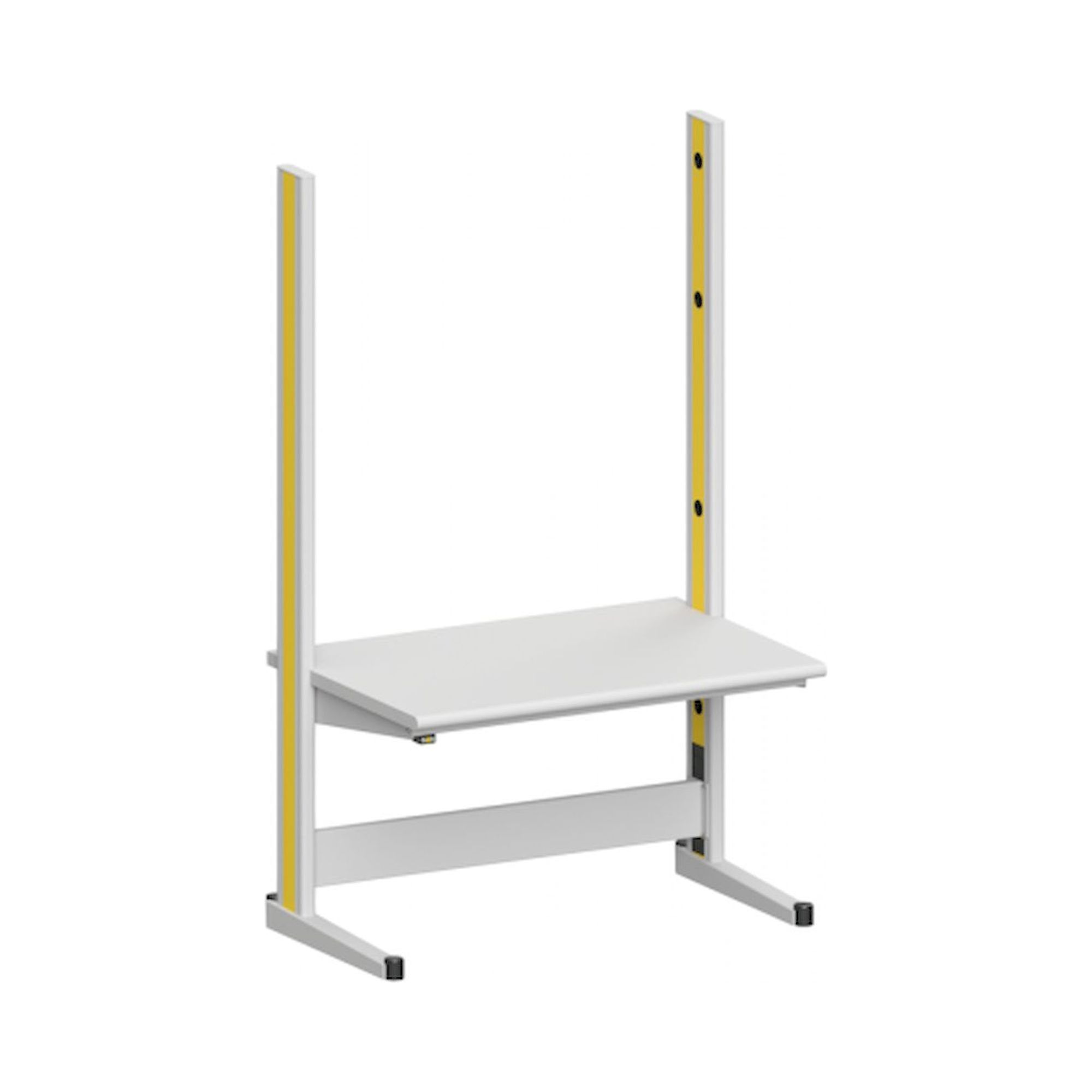

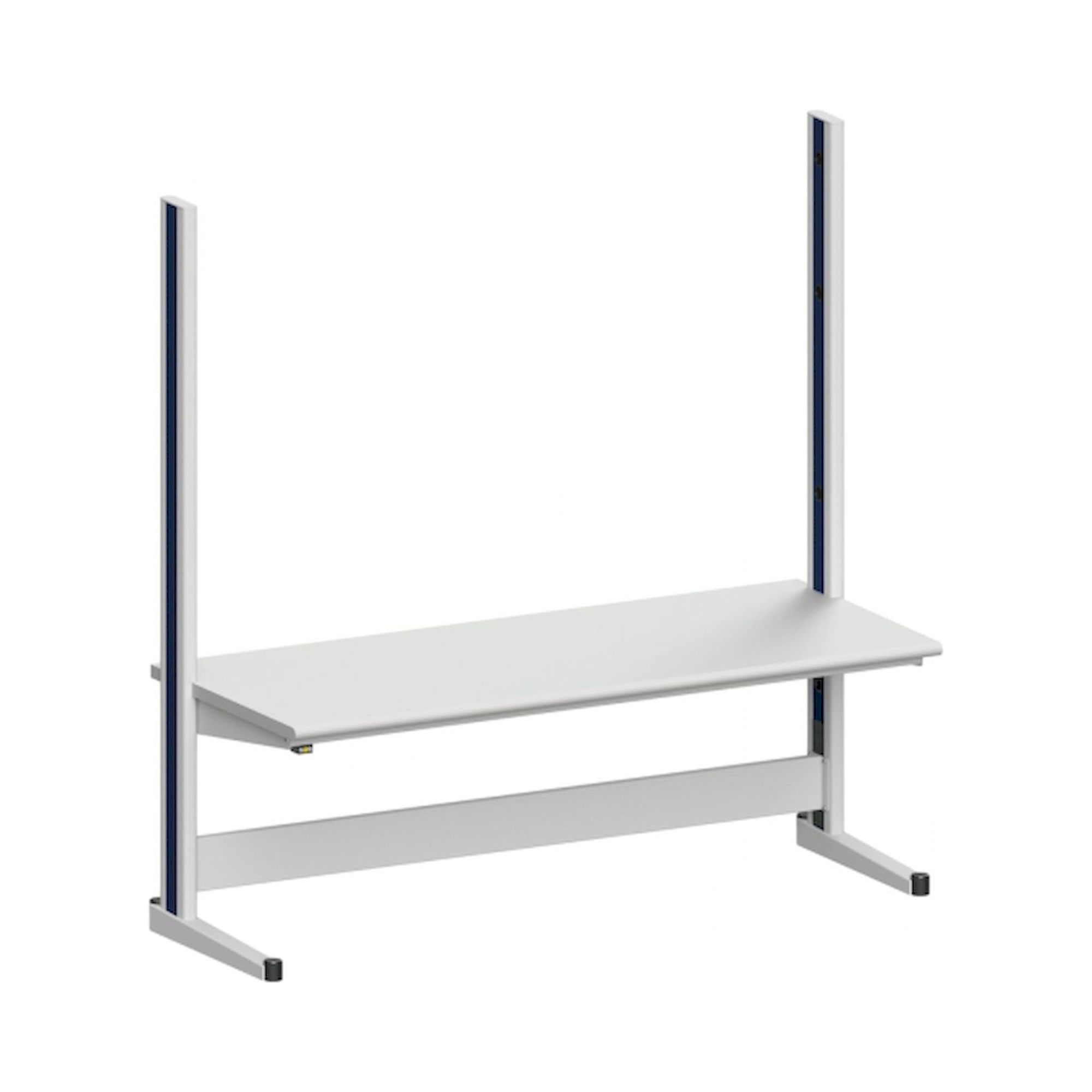

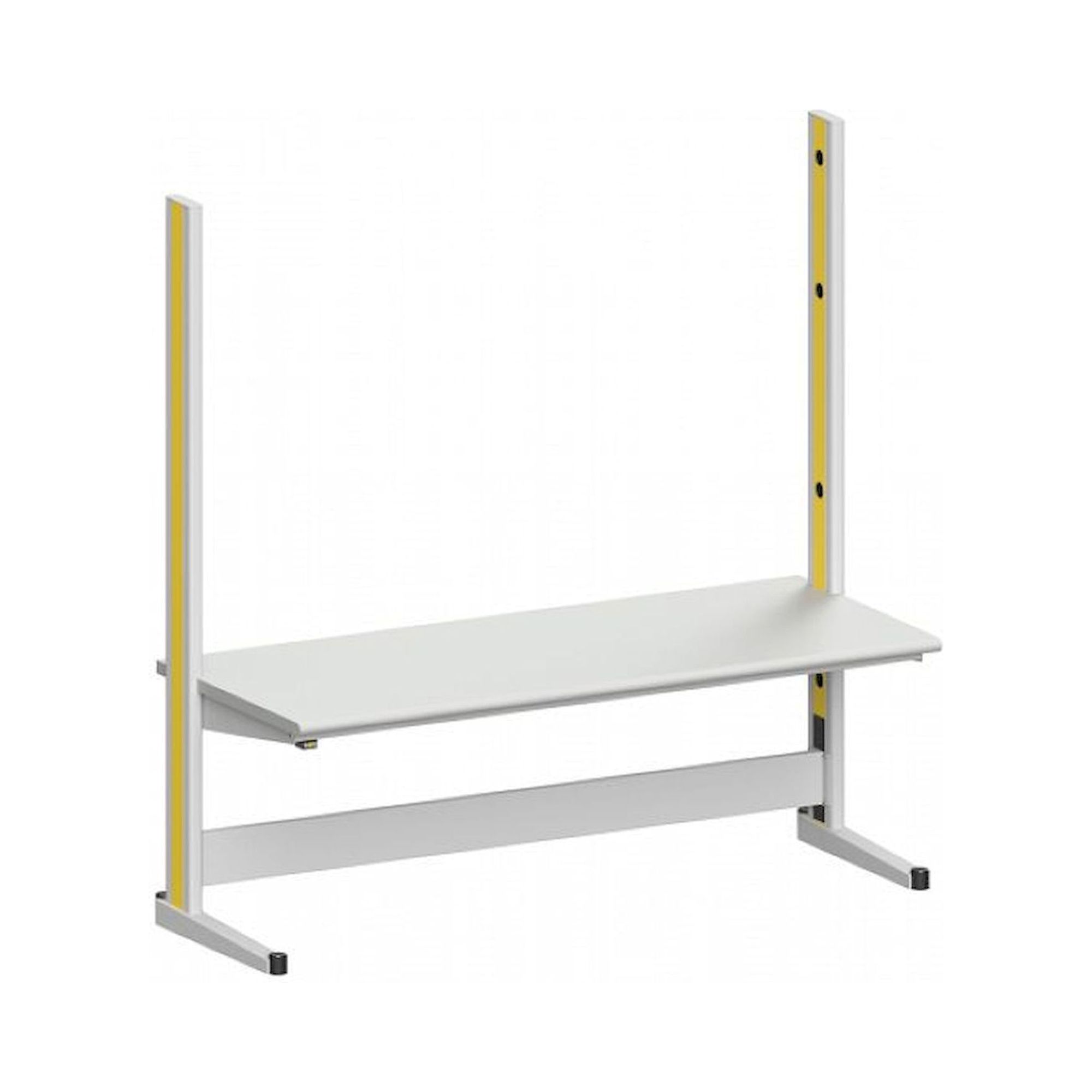

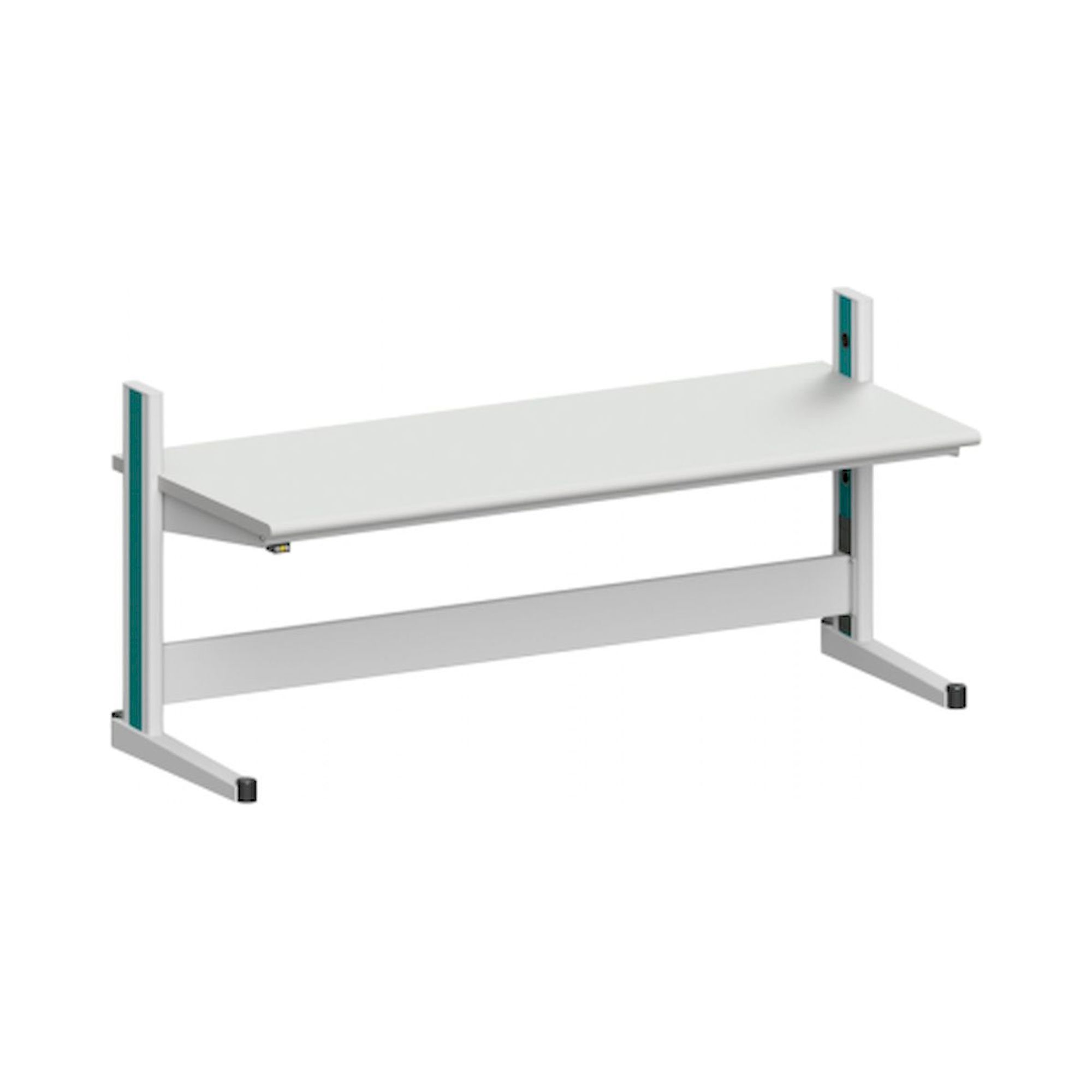

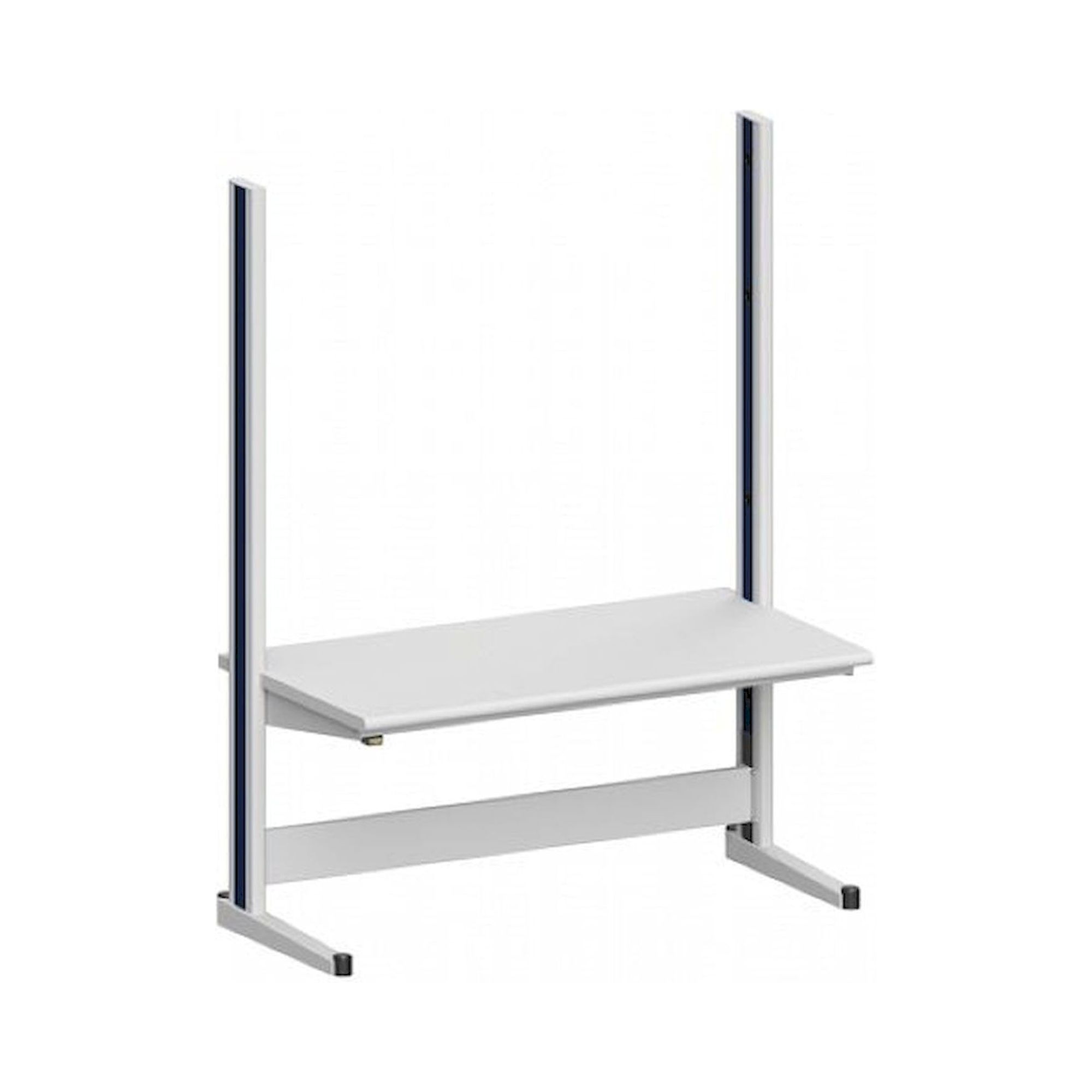

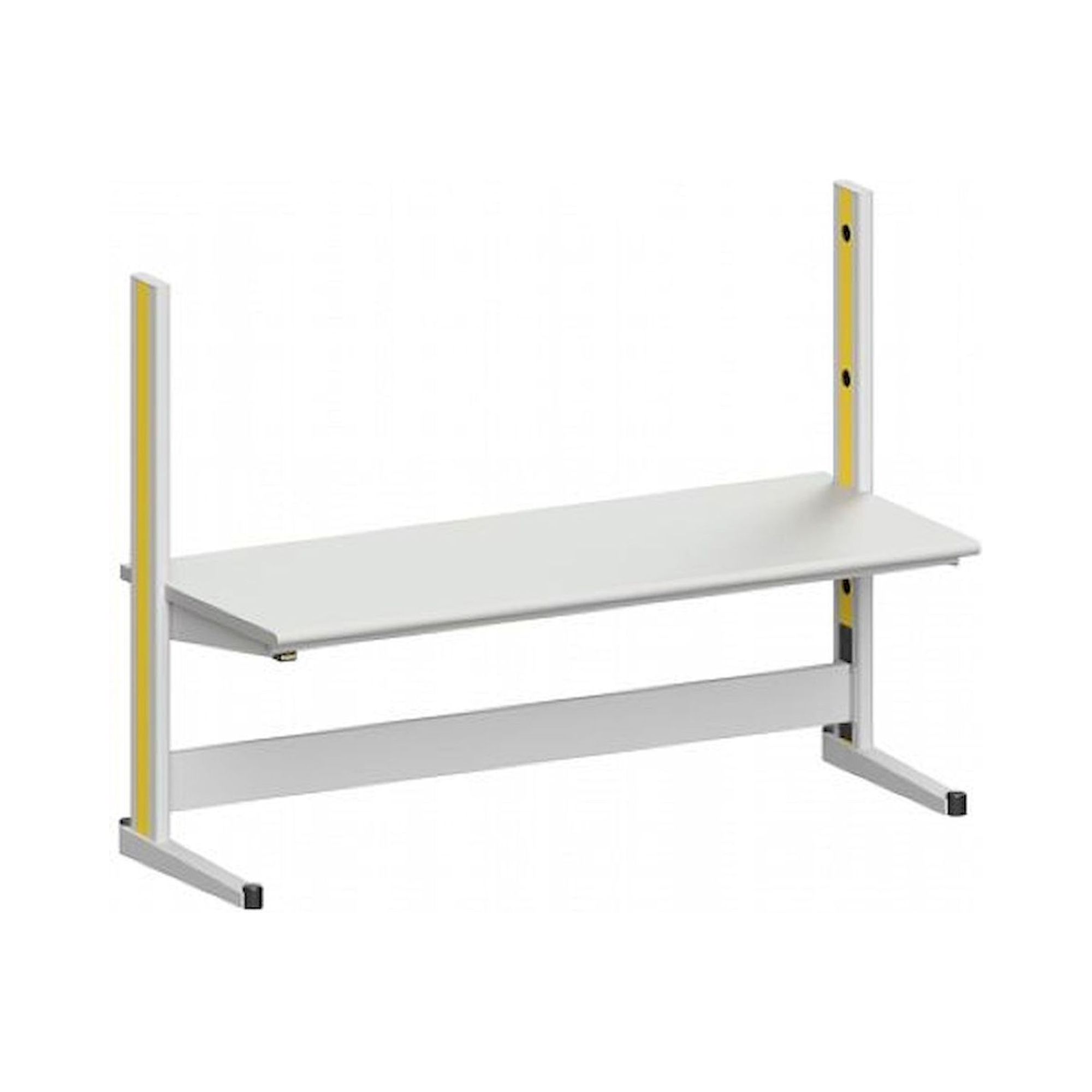

Das Karl Quadro Grundelement mit integrierten Steckdosenleisten verbindet Tischstruktur und Stromversorgung in einer Einheit. Die Grundelemente werden in Breiten 1300, 1650 und 2135 mm bei einer festen Arbeitsflächentiefe von 880 mm geliefert; die Säulenhöhe ist in 1000, 1600 und 2200 mm wählbar. ESD-Ausführungen (Typen .22-.28) tragen eine elektrostatisch ableitfähige Tischoberfläche gemäß DIN EN 61340-5-1 und sind für den Betrieb in EPA-Zonen geeignet.

90 Artikel
1 Hersteller
Preise netto zzgl. MwSt.

Anzeigen als Rasteransicht Listenansicht

Zeige

pro Seite

Ratgeber

Tischsystem mit Steckdosenleisten Quadro richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale

⚙ Breiten 1300, 1650, 2135 mm - Tiefe 880 mm, Säulenhöhen 1000 / 1600 / 2200 mm

⚡ Integrierte Steckdosenleisten - Stromversorgung im Tischgestell ohne externe Kabelführung am Pfosten

✓ ESD-Ausführungen DIN EN 61340-5-1 - dissipative Tischfläche, Typen .22 bis .28 für EPA-Zoneneinsatz

⬡ Aluminium-Strangpressprofil-Pfosten - stufenlose Positionierung von Laufschienen und Ablageboards ohne Werkzeug

✦ Reihenanbau - Standard- und ESD-Elemente auf gemeinsamer Fußstruktur kombinierbar

Konfiguration: Abmessungen und Ausführungen

Breite	Tiefe	Säulenhöhe	Ausführung
1300 mm	880 mm	1000 / 1600 / 2200 mm	Standard (.18) und ESD (.22-.28)
1650 mm	880 mm	1000 mm	Standard (.18) und ESD (.22-.28)
2135 mm	880 mm	1000 mm	ESD (.22-.28)

Die Steckdosenleisten sind in der Säule oder am Tischrahmen montiert und liegen damit außerhalb der Arbeitsfläche. Für Tische, bei denen häufige Umkonfiguration der Kabelführung erwartet wird, bietet sich alternativ die Variante mit Kabelwanne an.

Typische Einsatzbereiche

Typische Einsatzbereiche: Prüfarbeitsplätze mit fest zugeordneten Messinstrumenten und Prüfadaptern, SMT-Qualitätsinspektionsplätze mit konstant verdrahteten Kameras und Beleuchtungseinheiten, Laborarbeitsplätze mit stationären Analysegeräten sowie Montagelinien, bei denen die Stromversorgung direkt am Tisch ohne Bodensteckdosen oder hängende Kabel bereitgestellt werden soll.

FAQ

Häufige Fragen zu Tischsystem mit Steckdosenleisten Quadro

Was sind Tischsysteme mit integrierten Steckdosenleisten und für welche Industriezweige werden sie eingesetzt?

Tischsysteme mit integrierten Steckdosenleisten sind modulare Arbeitsplatzsysteme, bei denen die Energieversorgung direkt in die Tischkonstruktion integriert ist. Das Karl Quadro System mit Standardabmessungen von 2135x880x1600mm oder 2135x880x2200mm findet primären Einsatz in der Elektronikfertigung, Qualitätskontrolle, Laborumgebungen und Prüfplätzen. Diese Arbeitsplätze ermöglichen eine ordentliche Kabelführung ohne externe Verlängerungskabel und reduzieren Stolperfallen in Produktionsbereichen. Besonders in ESD-sensiblen Bereichen der Halbleitertechnologie und Elektronikproduktion sind diese Systeme unverzichtbar für kontrollierte Arbeitsumgebungen.

Welche technischen Kriterien sind bei der Auswahl von Tischsystemen mit Steckdosenleisten entscheidend?

Die Arbeitsflächengröße bestimmt die Produktivität, wobei Karl Quadro Systeme in zwei Standardbreiten von 1600mm und 2200mm verfügbar sind bei einheitlicher Tiefe von 880mm. Die Höhenverstellbarkeit ermöglicht ergonomische Anpassung an verschiedene Benutzer zwischen Sitz- und Steharbeitsplätzen. Die ESD-Eigenschaften sind für elektroniknahe Arbeitsplätze kritisch, da sie elektrostatische Entladungen kontrolliert ableiten. Die Anzahl und Positionierung der integrierten Steckdosen muss dem geplanten Gerätebestand entsprechen, während die modulare Bauweise spätere Erweiterungen und Umkonfigurationen ermöglicht.

Welche Normen und Zertifizierungen gelten für ESD-Arbeitstische mit integrierten Steckdosenleisten?

ESD-Arbeitstische müssen die DIN EN 61340-5-1 für elektrostatische Schutzmaßnahmen erfüllen, die Ableitwiderstände zwischen 10⁶ und 10⁹ Ohm vorschreibt. Die elektrische Installation der integrierten Steckdosenleisten unterliegt der VDE 0100 Serie für Niederspannungsanlagen in Gebäuden. Zusätzlich gelten die DIN EN ISO 14004 für Umweltmanagementsysteme in der Arbeitsplatzgestaltung sowie spezifische Anforderungen nach DIN EN 527 für Büroarbeitstische bezüglich Ergonomie und mechanischer Stabilität. Diese Normenkonformität gewährleistet sowohl elektrische Sicherheit als auch ESD-Schutz für empfindliche Bauteile.

Wo liegen die Unterschiede zwischen ESD und Standard-Ausführungen der Karl Quadro Tischsysteme?

ESD-Arbeitstische der Karl Quadro Serie verfügen über ableitfähige Oberflächen mit definiertem Durchgangswiderstand zur kontrollierten Ableitung elektrostatischer Ladungen, während Standard-Ausführungen konventionelle Arbeitsplatten ohne ESD-Eigenschaften besitzen. Die ESD-Varianten sind mit Erdungsanschlüssen ausgestattet und verwenden spezielle Materialkombinationen für die Oberflächenbeschichtung. Beide Ausführungen teilen identische mechanische Eigenschaften mit 2135mm Länge und wahlweise 1600mm oder 2200mm Breite, jedoch unterscheiden sich die Oberflächenwiderstände erheblich. ESD-Tische erreichen definierte Ableitwiderstände nach DIN EN 61340, während Standardtische isolierende Eigenschaften aufweisen können.

Welche Installationsanforderungen bestehen für Tischsysteme mit integrierten Steckdosenleisten?

Die Installation erfordert einen 230V Festanschluss mit Schutzleiter gemäß VDE 0100, wobei die integrierte Elektroinstallation über einen zentralen Anschlusspunkt gespeist wird. Bei ESD-Ausführungen ist zusätzlich eine Potentialausgleichsverbindung zur Gebäudeerdung erforderlich, um die elektrostatische Ableitung sicherzustellen. Der Aufstellplatz benötigt eine ebene Bodenfläche mit ausreichender Tragfähigkeit für die modulare Konstruktion und muss Wartungszugang zu den elektrischen Komponenten gewährleisten. Die modularen Karl Quadro Elemente ermöglichen verschiedene Konfigurationen und können bei Bedarf mit zusätzlichen Systemkomponenten wie Beleuchtung oder Druckluftanschlüssen erweitert werden.

Welche Schutzarten und Betriebsparameter gelten für Arbeitstische mit integrierten Steckdosen?

Die elektrischen Komponenten der integrierten Steckdosenleisten entsprechen mindestens Schutzart IP20 für den Einsatz in trockenen Innenräumen ohne direkten Spritzwasserkontakt. Der Betriebstemperaturbereich liegt typisch zwischen +5°C und +40°C bei relativer Luftfeuchtigkeit bis 80% ohne Kondensation, entsprechend den Anforderungen für Büro- und Produktionsumgebungen. Die mechanische Belastbarkeit der Arbeitsfläche beträgt üblicherweise 100-150 kg gleichmäßig verteilt, während punktuelle Lasten auf maximal 30 kg begrenzt sind. Bei ESD-Ausführungen müssen die Oberflächenwiderstände dauerhaft zwischen 10⁶ und 10⁹ Ohm liegen, um elektrostatische Schutzwirkung zu gewährleisten.

Welche Wartungsintervalle und Prüfanforderungen gelten für ESD-Tischsysteme mit Steckdosenleisten?

ESD-Arbeitstische erfordern eine monatliche Widerstandsmessung der Oberflächenableitung mit geeichten Messgeräten zur Überprüfung der elektrostatischen Schutzwirkung gemäß DIN EN 61340-5-1. Die elektrische Installation der Steckdosenleisten muss jährlich durch eine Elektrofachkraft nach VDE 0105 geprüft werden, einschließlich Isolationsmessung und Schutzleiterwiderstand. Bei intensiver Nutzung sollten mechanische Komponenten wie Höhenverstellungen halbjährlich auf Funktion und Verschleiß kontrolliert werden. Die Oberflächenreinigung erfolgt mit antistatischen Reinigungsmitteln, um die ESD-Eigenschaften nicht zu beeinträchtigen, während die erwartete Nutzungsdauer bei ordnungsgemäßer Wartung 15-20 Jahre beträgt.
