HR 600 Hybrid Rework System mit abgesenkter Heizkassette auf 65 mm und XL- Leiterplattenhalter 535 x300 mm - Ersa 0HR600/2LBHL

Diese Ausführung nimmt beide Einschränkungen des HR 600 zugleich weg. Der Leiterplattenhalter XL fasst Baugruppen bis 535 x 300 mm (+x), und die abgesenkte Heizkassette lässt 65 mm statt 35 mm Raum unter der Platte. Gefragt ist das bei großen Baugruppen, die auf der Unterseite hoch bestückt sind und im Standardgerät weder in der Länge noch in der Höhe passen.

Die vier Ausführungen im Vergleich

Was das im Betrieb bedeutet

• Die lange Platte liegt vollständig im Halter und wird von der Mittenunterstützungsschiene mit zwei Pins gegen Durchhängen gestützt.
• Kühlkörper und hohe Bauteile auf der Unterseite bleiben montiert, die Baugruppe geht so in die Maschine, wie sie aus dem Gerät kommt.
• Die Arbeitsstelle wird über dem Heizfeld von 380 x 250 mm positioniert, der Obenstrahler wirkt auf 60 x 60 mm.

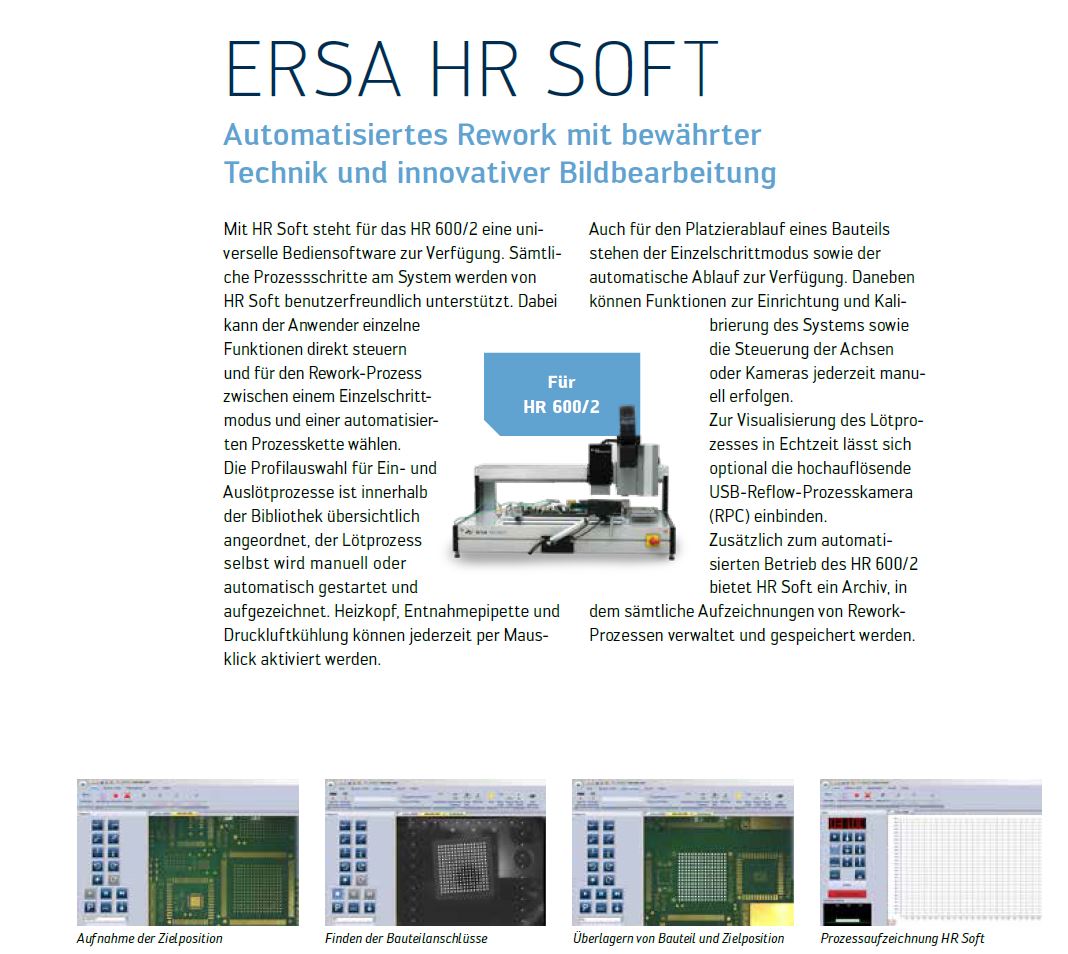

• Platzieren, Kameras, Sensorik und Ersa HRSoft entsprechen der Grundausstattung. Geändert ist allein die Mechanik um die Baugruppe herum.

Technische Daten

Einsatz

Telekommunikation und Servertechnik, Leistungselektronik, Bahn- und Industriesteuerungen. Immer dann, wenn an einer großen Baugruppe mit Kühlkörpern ein BGA oder QFN getauscht werden muss.
