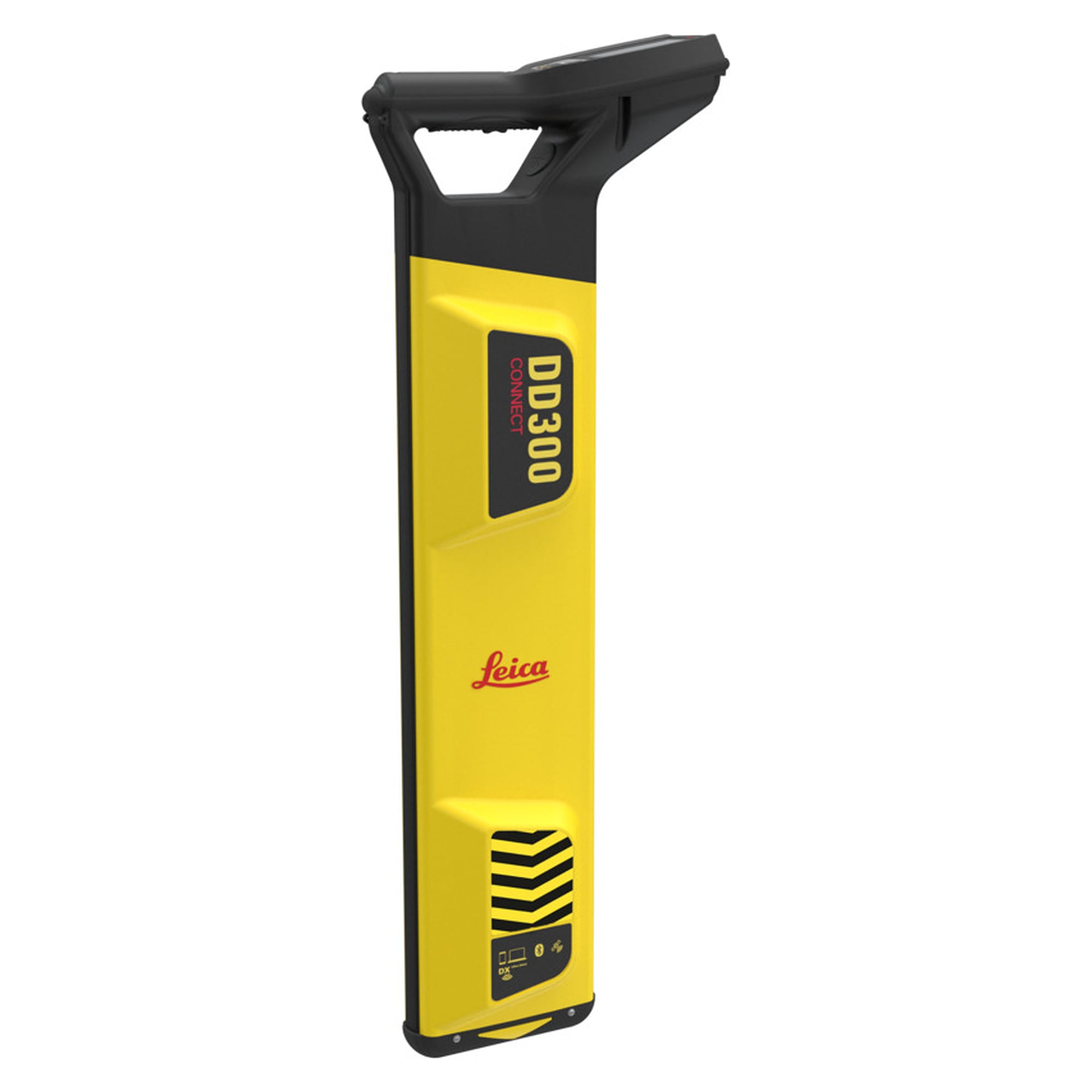

Leitungsortungsgerät bis 7 m Tiefe mit GPS, Bluetooth und Farbdisplay - Leica DD300 Connect
-
Dieser Artikel:
1.937,52 €
-
Ortungsset bis 7 m Tiefe mit Signalgeber und Kabelverlängerung - Leica DD300 Connect Depth Package
3.034,98 €
-
Kabel- und Leitungsortungsgerät 60 Hz mit GPS und Bluetooth, Sonde bis 9,99 m - Leica DD175 60 Hz
1.516,32 €
Vor jedem Aushub muss klar sein, was unter der Oberfläche liegt. Der DD300 Connect ortet erdverlegte Leitungen von 0,1 bis 7 m Tiefe und gibt die Tiefe mit 5 Prozent Genauigkeit aus, das ist doppelt so genau wie die 10 Prozent der DD100 Serie. Sechs Senderfrequenzen von 512 Hz bis 131 kHz decken Strom, Gas, Wasser und Telekommunikation in einem Gerät ab.
Vorteile
- Ortungstiefe 0,1 bis 7 m für Leitungen und 0,1 bis 10 m für Sonden, damit auch tief liegende Kanäle und Leerrohre noch erfasst werden.
- Tiefengenauigkeit 5 Prozent bei unverzerrtem Signal, dadurch lässt sich der Aushub enger planen und der Sicherheitsabstand realistisch festlegen.
- 83 kHz schließt die Lücke zwischen 33 kHz und 131 kHz, so lassen sich auch schlecht leitende oder stark gedämpfte Leitungen gezielt anregen.
- Digitaler Trim steuert den Gain-Balken von Hand und trennt das gewünschte Ziel dort, wo mehrere Leitungen dicht nebeneinander liegen.
- GPS und 8 GB interner Speicher protokollieren jede Messung mit Position, horizontal 2,5 m autonom und 2,0 m mit SBAS.

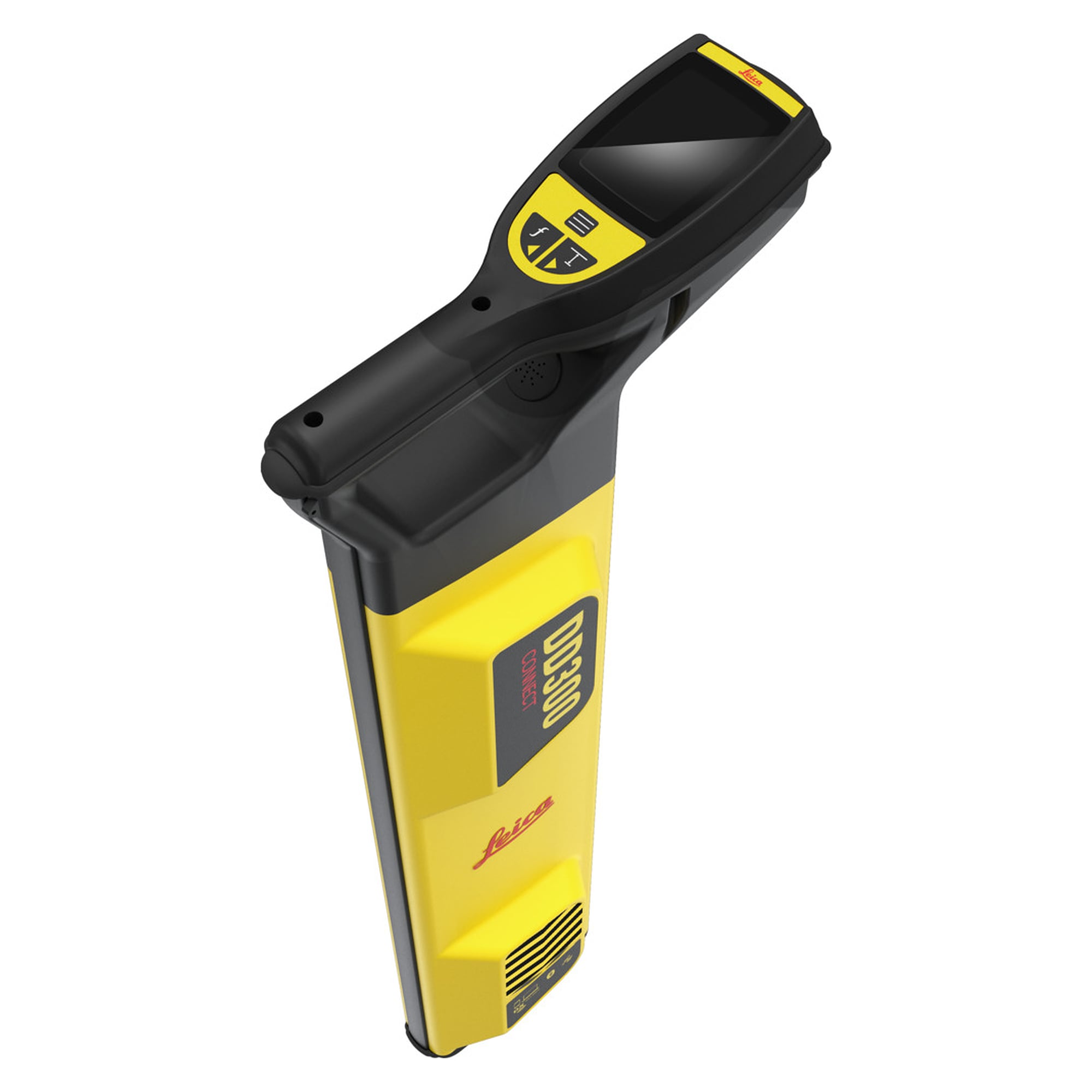

- LCD-Farbdisplay mit Video-Tutorials führt Schritt für Schritt durch die Aufnahme, auch ungeübte Anwender kommen ohne Schulungsunterlagen zurecht.
Technische Daten
| Merkmal | Wert |
|---|---|
| Power-Modus | 50 / 60 Hz Netzstrom und Oberwellen |
| Radio-Modus | 15 kHz bis 60 kHz |
| Auto-Modus | Power, Radio, 33 kHz |
| Senderfrequenzen | 131.072 (131) kHz, 83.078 (83) kHz, 32.768 (33) kHz, 8.192 (8) kHz, 640 Hz, 512 Hz |
| Ortungstiefe Leitung | 0,1 m bis 7 m |
| Ortungstiefe Sonde | 0,1 m bis 10 m |
| Tiefengenauigkeit | 5 Prozent bei unverzerrtem Signal |
| Bluetooth | Class 2 BLE Dual-Mode-Modul, Bluetooth Classic 2.1, Bluetooth 4.0 LE |
| GPS-Chipsatz | u-blox |
| GPS-Empfangstypen | GPS L1C/A, SBAS L1C/A, QZSS L1C/A, GLONASS L1OF, BeiDou B1 |
| GPS-Genauigkeit horizontal | 2,5 m autonom, 2,0 m mit SBAS (CEP) |
| GPS-Startzeit | Kaltstart typisch 45 s, unterstützt typisch 7 s, Warmstart typisch 1 s |
| Interner Speicher | 8 GB |
| Schutzart | IP65 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Batterie | 4 x LR20 Alkaline, Li-Ion optional |
| Betriebsdauer | 10 h im Dauerbetrieb bei 20 °C |
| Abmessungen (H x B x T) | 765 x 290 x 93 mm |
| Gewicht mit Batterien | 2,86 kg |
| Garantie | 3 Jahre |
Einsatzbereiche

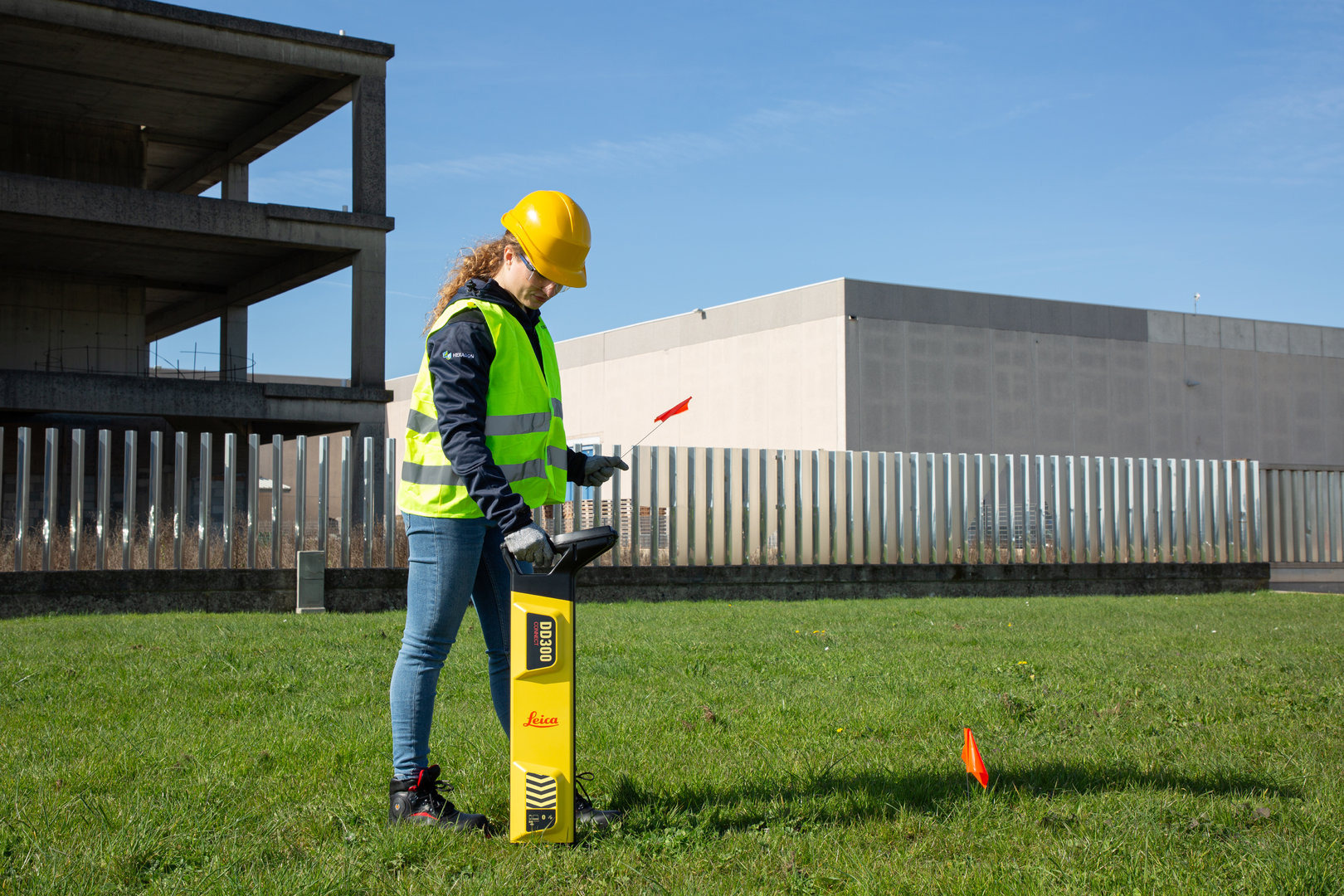

Leitungssuche vor Erdarbeiten im Tief- und Straßenbau, Freilegen von Hausanschlüssen, Kontrolle von Trassenverläufen bei Netzbetreibern für Strom, Gas, Wasser und Telekommunikation, Verfolgen von Kanälen und Kunststoffrohren mit Sonde, Bestandsaufnahme von Versorgungsleitungen mit Positionsbezug.
Kompatibilität und Lieferumfang

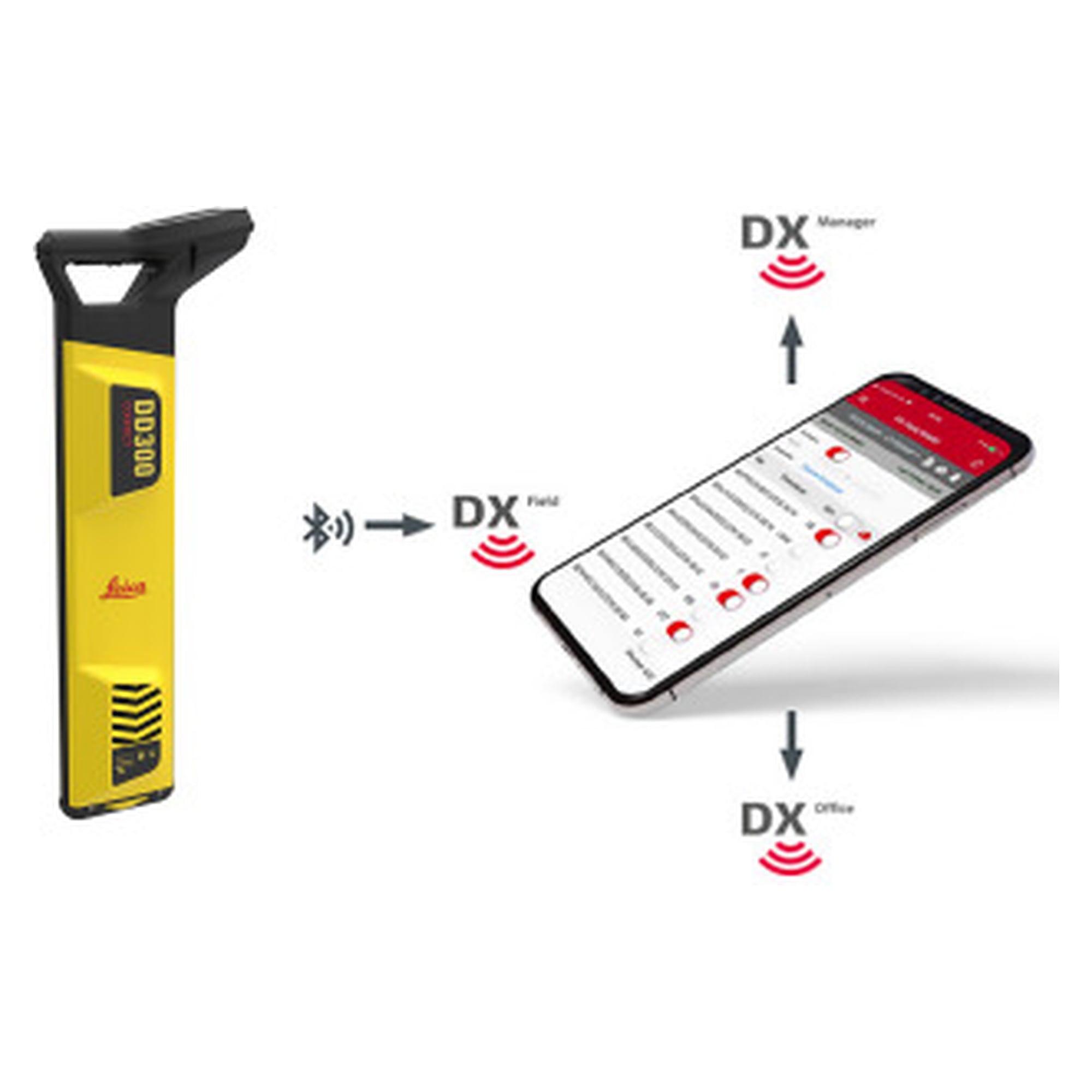

Der DD300 Connect arbeitet mit dem Signalgeber Leica DA300 und mit der Leica Sondenreihe zusammen, also mit Mini Sonde 33, Duct Sonde 33, Midi Sonde 8/33, Clamp Sonde 33 und Maxi Sonde 8/33. Über Bluetooth oder USB laufen Datendownload, Fernverifizierung der Kalibrierung und Firmware-Updates. Die Auswertung übernimmt die DX Shield Software mit Berichten zur Gerätenutzung, Konfiguration und Wartung.
- Ortungsgerät Leica DD300 Connect, 1 Stück
- 4 x LR20 Alkalibatterien
- Benutzerhandbuch
Normen und Herkunft
Schutzart IP65, Betriebstemperatur -20 °C bis +50 °C, 3 Jahre Garantie ab Werk. Originalgerät von Leica Geosystems, Teil von Hexagon.
